ICT-T550
I.C.T
smt pcb metal coating machines
| مقدار: | |
|---|---|
| دستگاه چسب افشان پوشش ICT برای PCB
دستگاه روکش انتخابی خودکار ICT PCB استاندارد بالایی را برای محافظت آسان PCBA تعیین می کند. از برنامه نویسی ساده و تغییرات سریع در راه اندازی برای ارائه نتایج عالی استفاده می کند. کاربران مسیرهای اسپری را آزادانه ویرایش می کنند و صفحه نمایش مسیرها را واضح نشان می دهد. برای بسیاری از تابلوها، آهنگ ها را به سرعت کپی یا آینه می کند. خروجی و زمان خودکار را ردیابی می کند. دستگاه پوشش خودکار انتخابی PCB در درایوهای برق، کنترل های صنعتی، چراغ های LED، الکترونیک خودرو و موارد دیگر کار می کند. تمام نیازها را با سرعت قوی و ضایعات کم برآورده می کند.
| ویژگی
سیستم انتقال
سیستم انتقال در دستگاه پوشش خودکار انتخابی PCB با یک پلت فرم قوی شروع می شود که آن را در طول کار ثابت نگه می دارد. از سروو موتورها و درایورهای وارداتی برای قدرت روان استفاده می کند. راه‌اندازی ریل کشویی Servo plus حرکات دقیق X/Y/Z و تکرار زیاد را ارائه می‌دهد. پوشش مخصوص گرد و غبار از پیچ و ریل در برابر کثیفی محافظت می کند، بنابراین تعمیر و نگهداری ساده می ماند. زنجیر مخزن انعطاف پذیر لوله ها و سیم ها را مرتب و ایمن نگه می دارد. این طراحی خرابی ها را کاهش می دهد و به کارکرد مطمئن دستگاه در کارخانه های شلوغ کمک می کند. به طور کلی، از کار دقیق برای ساعت های طولانی بدون مشکل در دستگاه چسب پاششی برای PCB پشتیبانی می کند.
سیستم حمل و نقل
سیستم حمل و نقل در دستگاه پوشش خودکار انتخابی PCB از زنجیر مخصوص برای جلوگیری از چسبیدن یا گیر کردن تخته ها استفاده می کند. موتورها سرعت و توقف را با دقت زیادی کنترل می کنند. گیره های سیلندر PCB ها را محکم نگه می دارند تا در اواسط فرآیند جابجا نشوند. تغییر عرض ریل هدایت به صورت نیمه خودکار، اجازه می دهد تخته ها به راحتی وارد و خارج شوند. زنجیر و پروفیل تخته های سنگین را بدون خم شدن می گیرند. این تنظیم جریان روان را حفظ می کند و خروجی روزانه را افزایش می دهد. برای خطوط با حجم بالا مناسب است.
سیستم پوشش
سیستم پوشش دارای دو دریچه برای کارهای سخت PCBA در دستگاه پوشش خودکار انتخابی PCB است. قطعات مدولار به سرعت سوپاپ ها را برای کارهای مختلف تعویض می کنند. H-808 نقاط ریز را روی قطعات کوچک در LED ها انجام می دهد. H-818 فیلم های عریض را روی تخته ماشین ها طرفدار می کند. H-828 برای لایه های ضخیم در واحدهای قدرت جریان بالایی دارد. محور U اختیاری 360 درجه می چرخد و 45 درجه کج می شود تا نقاط سخت را بپوشاند. لامپ UV اسپری را به صورت زنده چک می کند، CCD هدف نقطه ای را اضافه می کند. این ضایعات را 20 تا 30 درصد کاهش می دهد و حتی از IP67 محافظت می کند.
سیستم کنترل
سیستم کنترل قطعات را به طور هوشمند با برچسب های واضح برای بررسی سریع و تعمیر در دستگاه پوشش خودکار انتخابی PCB مرتب می کند. از قطعات سروو با دقت بالا برای دویدن ثابت استفاده می کند. طراحی پخش گرما با جریان هوا آن را به خوبی خنک می کند. حالت برد کنترل PC plus اعتماد را افزایش می دهد. این کار باعث می شود که عملیات روان و بدون خطا باشد. بدون دردسر به خطوط کامل SMT پیوند می دهد.
سیستم اپراتور
سیستم اپراتور برنامه های جدید را در کمتر از 10 دقیقه تنظیم می کند و خطوط را در کمتر از 2 در ویندوز 10 تغییر می دهد. نرم افزار دوستانه با مراحل و نکات آسان کاربران را راهنمایی می کند. مسیرهای کاری را به صورت زنده برای نمایش واضح نشان می دهد. دید CCD به عنوان افزودنی کمک می کند. پلتفرم ارتفاع را برای همه کاربران تنظیم می کند. این باعث می شود که دستگاه پوشش خودکار انتخابی PCB برای یادگیری و استفاده روزانه ساده باشد. باعث صرفه جویی در زمان و کاهش نیازهای آموزشی می شود.
سیستم پوشش پیشرفته دو سوپاپ
سیستم شیر در دستگاه چسب افشان پوشش برای PCB دارای طراحی دوگانه برای کارهای پیچیده است. تعویض مدولار برای شیرهای مختلف کمتر از 2 دقیقه طول می کشد. H-808 نقاط ظریفی را برای قطعات کوچک در LED و ابزارها انجام می دهد. H-818 فیلم های عریض برای تخته ماشین ها طرفدار دارد. H-828 برای لایه های ضخیم در واحدهای قدرت جریان بالایی دارد. محور U اختیاری 360 درجه می چرخد و 45 درجه کج می شود تا به زیر قطعات برسد. لامپ UV به صورت زنده چک می کند، هدف CCD ± 0.05 میلی متر است. این ضایعات را 20-30٪ کاهش می دهد و حتی محافظ IP67 می دهد.
| مشخصات
| دستگاه های پوشش انتخابی انتخابی | ||||
| مدل | ICT-T550 | ICT-T550U | ICT-T600 | ICT-T650 |
| تعداد دریچه ها | 2 (شیر اتمیزه کردن 1 سر، شیر دقیق 1 سر) | 2 (شیر اتمیزه کردن 1 سر، شیر دقیق 1 سر) | 2 (شیر اتمیزه کردن 2 سر) | 4 (شیر اتمیزه 2 سر، شیر دقیق 2 سر) |
| روش کنترل | PC + کارت کنترل حرکت | |||
| تعداد دوک ها | X ، Y ، Z | X ، Y ، Z ، U | X ، Y ، Z | X ، Y ، Z |
| اندازه PCB | 50*50 ~ 450*460mm | |||
| درایو اسپیندل | سروو موتور + ماژول بال اسکرو وارداتی | |||
| تمیز کردن اتوماتیک شیرها | با مخزن فشار 5L | |||
| منبع تغذیه | AC 220V±10٪، 50/60HZ، 2.2KW | |||
| بعد | L910*W1600*H1700mm | |||
| وزن خالص | 1000 کیلوگرم | |||

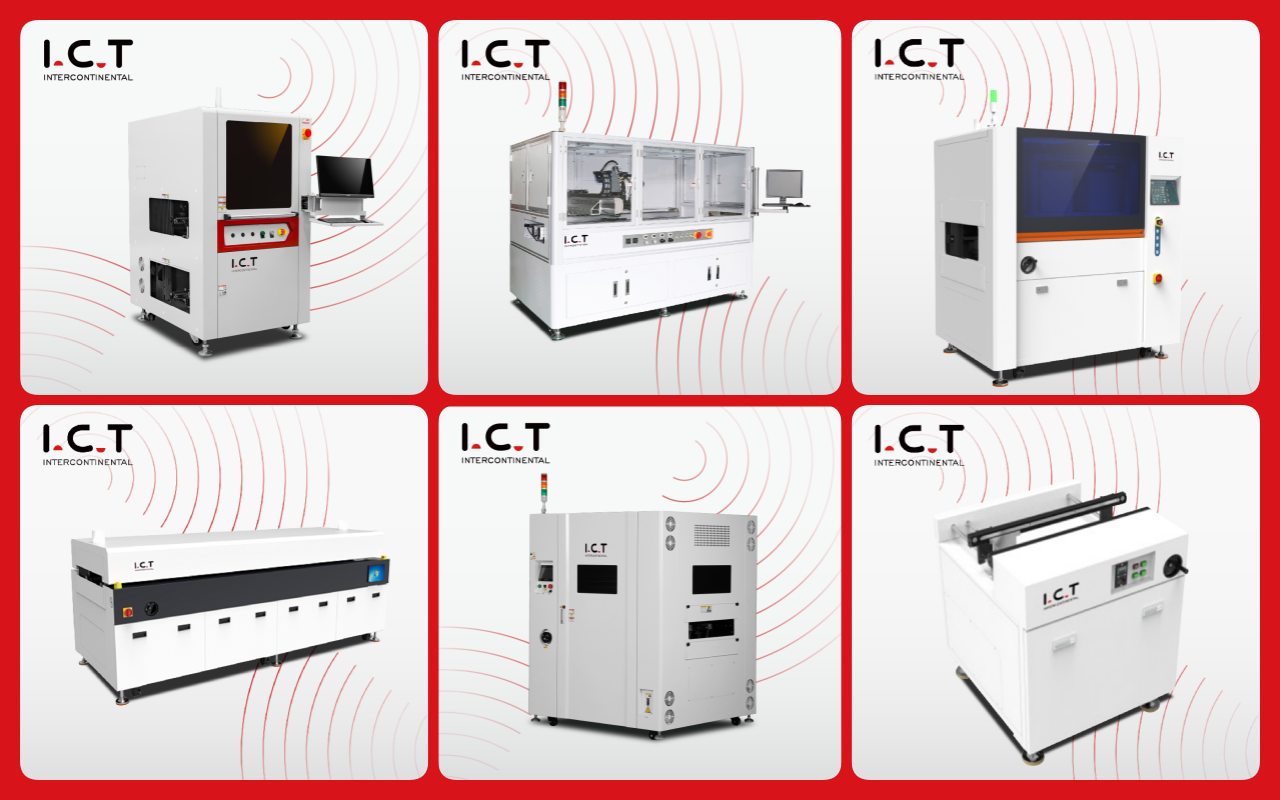

| پوشش لیست تجهیزات خط

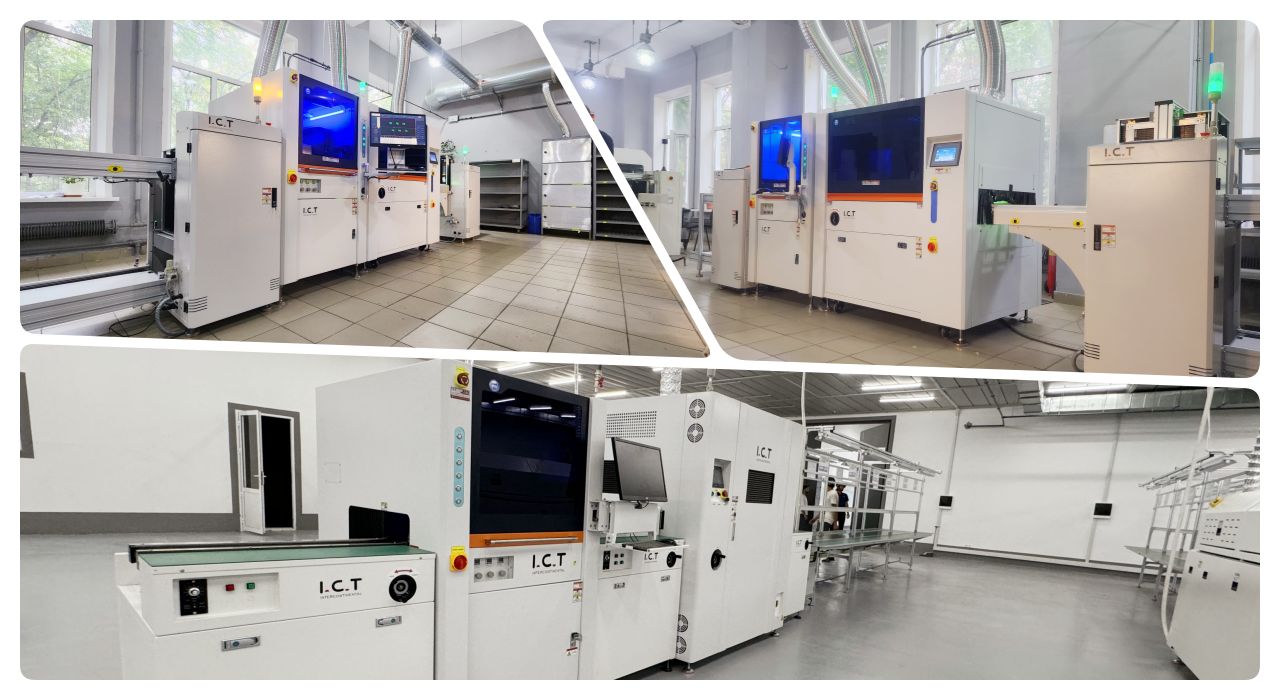

خط پوشش PCBA ما ابزارهای پیشرفته ای را برای محافظت از برد مدار کارآمد و دقیق ارائه می دهد. خط پوشش کاملاً خودکار شامل یک دستگاه پوشش انتخابی برای کاربرد دقیق، یک کوره پخت برای پرداخت های بادوام، AOI برای بررسی کیفیت، بالابر و باله برای حمل صاف و یک سیستم نوار نقاله برای تولید بدون درز است.
این خط پوشش PCBA با کیفیت بالا عملکرد پایدار، پوشش قابل اعتماد ضد گرد و غبار، ضد آب و ضد انفجار را تضمین می کند و نیازهای مختلف صنعت را برآورده می کند. با طراحی های مدولار و پشتیبانی جهانی از ICT، بهره وری را برای وظایف پوشش محافظ افزایش می دهد.
| نام محصول | هدف در خط پوشش PCBA |
|---|---|
برای محافظت در برابر گرد و غبار، ضد آب و ضد انفجار، پوشش های محافظ دقیقی را روی بردهای مدار اعمال می کند. | |
پوشش ها را با نور مادون قرمز یا UV سفت می کند و محافظت بادوام و قوی را تضمین می کند. | |
برای پردازش کارآمد، بردهای مدار را به آرامی از طریق خط پوشش منتقل می کند. | |
PCB را برای خط تولید تهیه و ذخیره می کند و ورودی و خروجی صاف را تضمین می کند. | |
| پوشش منسجم AOI | کیفیت پوشش را بازرسی می کند و عیوب را برای اطمینان از استانداردهای بالا تشخیص می دهد. |
| ویدئوی موفقیت مشتری
مهندس ما برای کمک SMT در الکترونیک خودرو به اروپا رفت. مشتری داشبوردها را می‌سازد و مجموعه کاملی را از فناوری اطلاعات و ارتباطات دریافت می‌کند، از جمله دستگاه پوشش خودکار انتخابی PCB در یک خط پوشش با لودر، اجاق UV، و تخلیه‌کننده. آنها همچنین لحیم کاری موجی و چک های AOI را اضافه کردند. مهندس تمام تجهیزات را در محل نصب و تنظیم کرد. او به کارکنان آموزش داد که چگونه آن را اجرا کنند، تعمیر کنند و از آن مراقبت کنند. در اجرای آزمایشی، او مشکلات جریان را برطرف کرد و کیفیت بالایی را تنظیم کرد. این به مشتری اجازه می دهد تولید قوی را سریع شروع کند. این ویدئو نسخه ی نمایشی نصب و پوشش صاف را ضبط می کند.

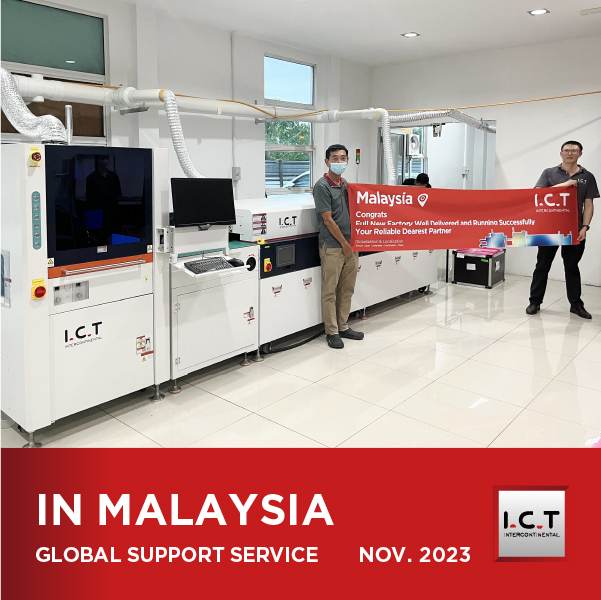

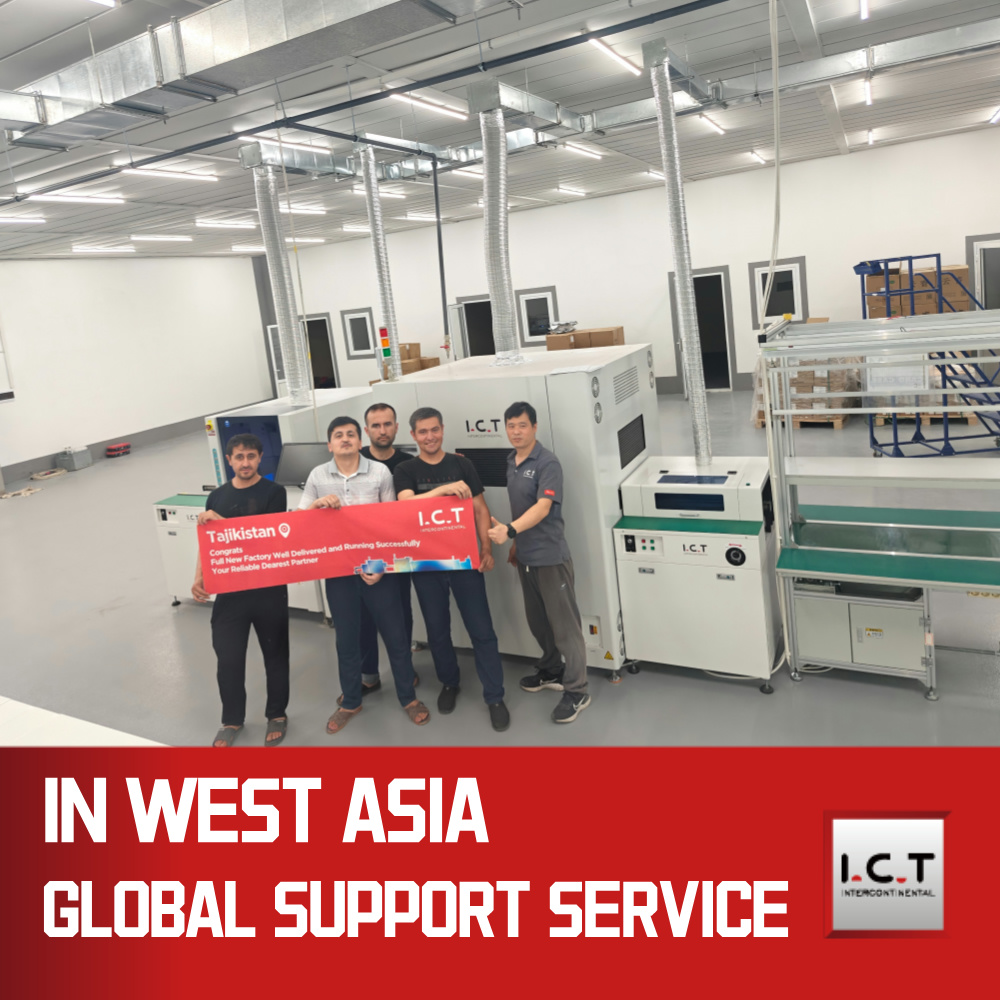

| خدمات و آموزش
ICT نصب و نگهداری کامل دستگاه پوشش خودکار انتخابی PCB را فراهم می کند. متخصصان ما تیم‌ها را در مورد راه‌اندازی، استفاده روزانه و رفع سریع آموزش می‌دهند. ما با کمک راه دور یا بازدید از سایت به سرعت به تماس ها پاسخ می دهیم. دروس ویرایش های برنامه و روتین های تمیز را پوشش می دهد. ما قطعات را برای دسترسی آسان ذخیره می کنیم. این باعث ایجاد مهارت های مشتری می شود و خطوط را به خوبی اجرا می کند. درازمدت، برای مطابقت با نیازها، بررسی و به روز می کنیم. خطرات را کاهش می دهد و ارزش را از روز اول افزایش می دهد.
| آنچه مشتریان می گویند
مشتریان مهندسان ما را برای تعمیرات هوشمند و سفرهای سریع تشویق می کنند. آنها دستگاه روکش انتخابی خودکار PCB را برای اسپری ها و سرعت بالا ارزیابی می کنند. بسته بندی در حمل و نقل بدون آسیب می ماند. ما در چند ساعت به سوالات پاسخ می دهیم و نگرانی ها را کاهش می دهیم. ساخت‌های قوی روزانه خروجی خود را افزایش می‌دهند. بسیاری می گویند که این بهترین انتخاب آنها برای قابلیت اطمینان در دستگاه چسب افشان پوشش برای PCB است.
| گواهینامه ها و استانداردها
ICT تأییدیه های CE، RoHS و ISO9001 را برای تجهیزات ایمن و سبز دریافت می کند. ما حق اختراعات مربوط به فناوری های کلیدی مانند تعویض سوپاپ را داریم. همه ماشین ها قبل از کشتی تست های سختی را پشت سر می گذارند. این از استانداردهای برتر در هر واحد پشتیبانی می کند.
| درباره شرکت و کارخانه ICT
فناوری اطلاعات و ارتباطات با تحقیق و توسعه داخلی و ساخت و ساز، با پشتیبانی 89 کارمند ماهر، پیشتاز است. از سال 2012، ما با سرمایه 30 میلیون دلاری و 8 شعبه به سرعت رشد کرده ایم. بیش از 1600 مشتری در 72 کشور روی ما حساب می کنند. کارخانه ها از بررسی های دقیق و سیستم های کیفیت برای خروجی بی عیب و نقص استفاده می کنند. جهانی شدن و بومی سازی پلت فرم ارزش متقابل ما را در تولید لوازم الکترونیکی هدایت می کند.
