| نمای کلی چاپگر لحیم کاری استنسیل SMD ICT-1200
چاپگر لحیم کاری SMD Stencil ICT-1200 یک دستگاه اتوماتیک با دقت بالا است که برای SMD و PCBهای سایز بزرگ طراحی شده است. با بیش از 25 سال فعالیت در تولید لوازم الکترونیکی، ICT راه حل های کامل SMT را ارائه می دهد که با سیستم های Industry 4.0 و MES برای خروجی بدون نقص هماهنگ است. این چاپگر استنسیل PCB خودکار شامل ویژگی های پیشرفته ای مانند تمیز کردن خودکار شابلون، کالیبراسیون PCB و فشار قابل تنظیم برای نتایج عالی است. در سال 2021، ما بیش از 1900 چاپگر SMT را فروختیم و در رتبه دوم صنعت قرار گرفتیم. از برندهای برتر وارداتی برای نرخ خرابی پایین و عمر طولانی استفاده می کند. ایده آل برای سازندگان SMD Solder Printer در LED، تلویزیون ال سی دی یا لوازم الکترونیکی عمومی، دارای یک رابط کاربر پسند ویندوز 10 است. راه‌اندازی‌های جدید فقط ۵ تا ۱۰ دقیقه طول می‌کشد و برای کارخانه‌های شلوغ کارآمد است.
| نشان
چاپگر لحیم کاری استنسیل SMD ICT-1200 دقت موقعیتی بالایی را با موقعیت یابی مکرر در ± 0.015 میلی متر و دقت چاپ 0.03 میلی متر ارائه می دهد. این کار هر بار چاپ دقیق را تضمین می کند و خطاهای تولید را کاهش می دهد. سیستم بینایی آن از چراغ‌های حلقه‌ای یکنواخت و منابع کواکسیال برای تشخیص علائم PCB مختلف استفاده می‌کند که برای آبکاری قلع، آبکاری مس و موارد دیگر به خوبی کار می‌کند. ساخته شده با قطعات وارداتی مانند پیچ توپ KURODA از ژاپن، برای کارهای SMD قابل اعتماد باقی می ماند. این ویژگی به کارخانه‌ها کمک می‌کند تا کیفیت ثابتی را روی PCBهای بزرگ مانند قطعات الکترونیک خودرو یا محصولات LED به دست آورند. به طور کلی، از اجراهای با حجم بالا با کمترین دوباره کاری پشتیبانی می کند.
این چاپگر لحیم کاری SMD Stencil دارای سیستم کالیبراسیون PCB خودکار است که بردها را سریع و دقیق تراز می کند. اتصال سه محوره از یک موتور مستقیم برای تنظیمات سریع و دقیق استفاده می کند. این تماس صاف PCB با شابلون را تضمین می کند، که کلیدی برای تخته های نازک یا تاب خورده است. این کار دستی را کاهش می دهد و سرعت را در خطوط SMT افزایش می دهد. به ویژه برای راه اندازی دستگاه چاپ PCB تمام خودکار در تولید LED یا تلویزیون مفید است، کارایی را افزایش می دهد. با گزینه هایی مانند پشتیبانی خلاء، PCB های تغییر شکل یافته را به خوبی کنترل می کند و تولید را پایدارتر و مقرون به صرفه تر می کند.
ICT-1200 دارای سر چاپ معلق با تنظیم فشار خودکار برای بازخورد بلادرنگ است. دو موتور پله ای با دقت بالا، اسکاج را کنترل می کنند و فشار را از طریق طرح پل قوسی ثابت نگه می دارند. این منجر به کاربرد کامل خمیر لحیم کاری بر روی تخته های SMD می شود. فشار را برای انواع مختلف PCB از جمله تلویزیون های LCD و لوازم الکترونیکی عمومی متعادل می کند. این سیستم از نظارت بر خط پشتیبانی می کند و از نتایج ثابت در تنظیمات با تقاضای بالا اطمینان می دهد. به عنوان یک چاپگر تمام خودکار SMT PCB، تطبیق پذیری و کیفیت خروجی را در کارخانه های خودکار افزایش می دهد.
| مشخصات
| مدل | ICT-4034 | ICT5134 | ICT-5151 |
| اندازه قاب (میلی متر) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| اندازه PCB (میلی متر) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| جهت حمل | چپ راست ؛ راست چپ ؛ چپ چپ ؛ راست | ||
| سیستم پشتیبانی | پین مغناطیسی/جدول تنظیم شده/پشتیبانی | ||
| سیستم بستن | بستن جانبی (نازل خلاء، فشار Z جمع شونده خودکار گزینه ای است) | ||
| سر چاپگر | دو سر پرینت موتوری مستقل | ||
| نوع اسکاج | فولاد ضد زنگ (استاندارد)، پلاستیک | ||
| سیستم نظافت | خشک ، مرطوب ، خلاء | ||
| بازرسی | بازرسی دو بعدی (استاندارد) | ||
| منبع تغذیه | AC: 10 ± 220٪، 50/60 هرتز، 3 کیلووات | ||
| روش کنترل | کنترل کامپیوتر | ||
| بعد (میلی متر) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| مدل | ICT-6534 | ICT-6561 | ICT-9060 |
| اندازه قاب (میلی متر) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| اندازه PCB (میلی متر) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| بعد (میلی متر) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* فناوری اطلاعات و ارتباطات همچنان روی کیفیت و عملکرد کار می کند ، مشخصات و ظاهر ممکن است بدون اطلاع خاص به روز شود.
| لیست تجهیزات خط SMT

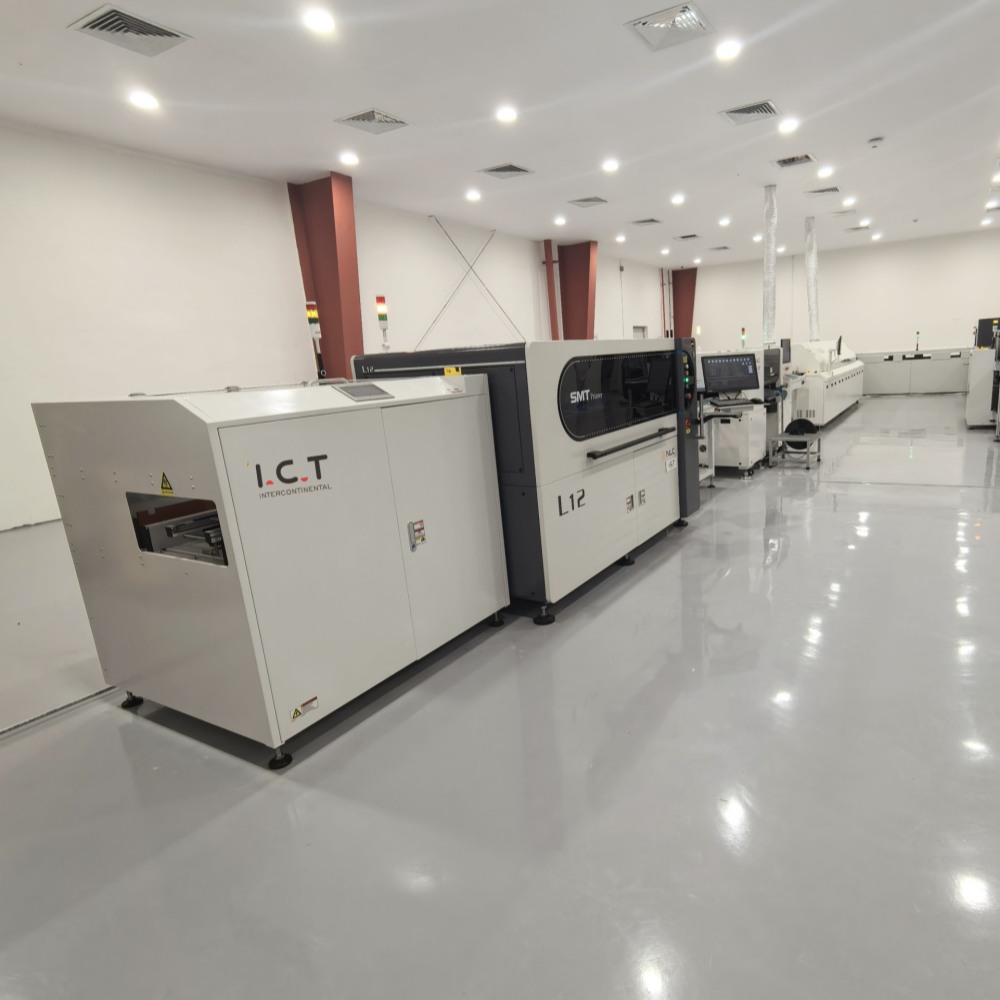

خط تولید PCBA با کیفیت بالا ما دارای تجهیزات پیشرفته برای مونتاژ PCB کارآمد و دقیق است. خط SMT کاملاً خودکار شامل یک لودر، یک چاپگر خودکار برای کاربرد دقیق خمیر لحیم کاری، یک دستگاه انتخاب و جابجایی برای قرار دادن دقیق قطعات، یک کوره جریان مجدد برای لحیم کاری مطمئن و یک سیستم AOI برای بازرسی کامل نقص است. این خط تولید PCBA با کیفیت بالا، عملکرد روان، قابلیت اطمینان بالا و مونتاژ SMT کم هزینه را تضمین می کند و نیازهای مختلف صنعت را برآورده می کند.
| نام محصول | هدف در خط SMT |
|---|---|
| لودر PCB | به طور خودکار PCB های لخت را در خط بارگذاری می کند. |
| چاپگر خمیر لحیم | خمیر لحیم کاری را روی پدهای PCB با دقت چاپ می کند. |
| دستگاه را انتخاب و قرار دهید | قطعات را به طور دقیق روی PCB ها نصب می کند. |
| اجاق گاز | لحیم کاری را ذوب می کند تا اتصالات جامد ایجاد کند. |
| دستگاه AOI | اتصالات لحیم کاری و عیوب قرارگیری را بررسی می کند. |
| دستگاه SPI | ارتفاع و کیفیت خمیر لحیم کاری را بررسی می کند. |
| تجهیزات قابلیت ردیابی | داده های تولید را ضبط و ردیابی می کند: ماشین علامت گذاری لیزری / نصب کننده برچسب / چاپگر جوهرافشان |
| ویدئوی موفقیت مشتری
در سال 2025، مهندسان فناوری اطلاعات و ارتباطات به یک کارخانه مشتری در آسیا رفتند که چراغ‌های LED خانگی را تولید می‌کرد. مشتری به یک خط SMT تمام اتوماتیک با 13 دستگاه به طول حدود 29 متر نیاز داشت. اما فضای آنها تنها 21 متر طول و 5 متر عرض داشت. ما یک طرح U شکل را طراحی کردیم تا آن را در طول 16 متر و عرض 2.7 متر قرار دهیم و نیازهای آنها را کاملاً برآورده کنیم. پس از دو روز نصب و رفع اشکال، شش روز آموزش و پشتیبانی فنی ارائه کردیم. این امر عملکرد روان و یادگیری سریع کارکنان را تضمین می کند. این پروژه مهارت ما را در راه حل های سفارشی و تحویل سریع نشان داد و به مشتری کمک کرد تا تولید را بدون تاخیر شروع کند.
| خدمات و پشتیبانی آموزشی
ICT خدمات و آموزش کاملی را برای چاپگر لحیم کاری SMD Stencil ارائه می دهد تا کارخانه شما به خوبی کار کند. تیم ما راه اندازی، تعمیرات و کمک فنی در محل را برای استفاده راحت انجام می دهد. آموزش کارکرد ماشین، حل مسئله، و اصلاحات فرآیند را به تناسب نیازهای شما پوشش می دهد. با بیش از 25 سال دانش، پشتیبانی را برای موفقیت بلندمدت سفارشی می کنیم. ما به سرعت به مسائل پاسخ می دهیم، زمان خرابی را کاهش می دهیم و کارایی را افزایش می دهیم. این باعث ایجاد اعتماد می شود و به تیم شما کمک می کند تا با اطمینان کار کند.
| نظرات مشتریان
مشتریان مهندسان ما را به خاطر کمک متخصص و مهربانشان در هنگام نصب تحسین می کنند. آنها چاپگر لحیم کاری SMD Stencil را به دلیل دقت و عملکرد ثابت آن دوست دارند. بسته بندی دقیق و حمل و نقل ایمن ما نیز امتیاز بالایی می گیرد. بسیاری از ما برای رفع سریع مشکلاتشان تشکر می کنند، که باعث می شود تولید قوی بماند و اعتماد پایدار ایجاد کند.
| گواهینامه ها و استانداردها
ICT دارای گواهینامه های کلیدی مانند CE، RoHS، و ISO9001 است و اطمینان حاصل می کند که چاپگر لحیم کاری SMD Stencil ما با قوانین ایمنی و کیفیت جهانی مطابقت دارد. ما همچنین پتنت های زیادی برای ویژگی هایی مانند سیستم های تمیز کردن و توزیع داریم. اینها تمرکز ما را بر نوآوری و استانداردهای برتر نشان می دهد. مشتریان ماشین‌های قابل اعتمادی را دریافت می‌کنند که بررسی‌های جهانی را پشت سر می‌گذارند و باعث آرامش در تولید می‌شوند.
| درباره شرکت ICT و کارخانه ما
ICT یک ارائه دهنده برتر تجهیزات الکترونیکی با تیم های تحقیق، توسعه و تولید خودمان است. ما 89 کارمند در فضایی به مساحت 12000 متر مربع داریم که این سالها با سرمایه 30 میلیون دلاری به سرعت در حال رشد هستند. ما با ارائه خدمات به بیش از 1600 مشتری در 72 کشور، نیازهای جهانی را پوشش می دهیم. کارخانه ما از تست های دقیق و سیستم های کیفیت برای اطمینان از استانداردهای بالای محصول استفاده می کند. این به ما کمک می کند راه حل هایی مانند چاپگر لحیم کاری 1.2 متری SMD Stencil را با اطمینان ارائه کنیم.
