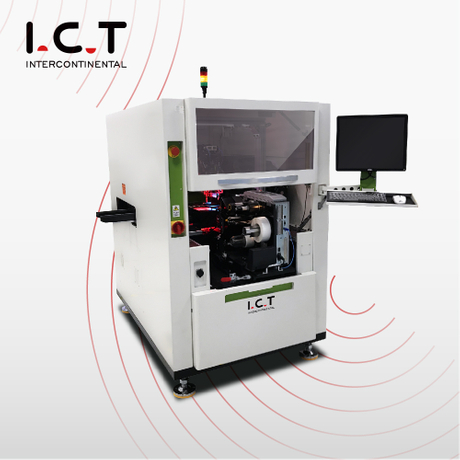

| نمای کلی دستگاه نصب کننده برچسب SMT
دستگاه SMT Label Mounter برای برچسب زدن PCB با سرعت بالا و با دقت بالا در خطوط تولید SMT ساخته شده است. طیف وسیعی از اندازه های PCB و انواع برچسب را در خود جای می دهد. سرهای قرارگیری دوگانه و تشخیص خلاء مستقل، برچسب گذاری دقیق را تضمین می کند. ویژگیهای ماشین سوار بر روی برچسب SMT با دقت بالا، از قابلیت ردیابی کامل پشتیبانی میکنند. ICT نصب، کالیبراسیون و آموزش را برای عملکرد صاف خط فراهم می کند. ادغام با سیستم های MES امکان نظارت در زمان واقعی و مدیریت کارآمد داده ها را فراهم می کند. طراحی قوی آن، ضمن بهینه سازی توان عملیاتی در محیط های مونتاژ PCB، خطاها را به حداقل می رساند.
| ویژگی SMT Label Mounter
قاب با فولاد و پایه مرمری تقویت شده است. پیچ های توپ و ریل های راهنمای خطی حرکت دقیقی را ارائه می دهند. سروو موتورهای وارداتی سرعت و تکرارپذیری ثابتی دارند. سیستم تعلیق پل قوسی بارهای سنگین را پشتیبانی می کند. این تضمین می کند که دستگاه پایدار، طولانی مدت و با قرار دادن برچسب دقیق حتی در شرایط کار مداوم کار کند.
سرهای نصب دوگانه به طور مستقل عمل می کنند و 360 درجه می چرخند. موقعیت یابی بصری ترکیبی از دوربین های پرواز و ثابت است. منابع نور قرمز و آبی تشخیص را افزایش می دهند. این سیستم با ارتفاعات و طرح بندی های مختلف PCB سازگار است. قرار دادن دقیق به سرعت به دست می آید، نرخ خطا را کاهش می دهد و راندمان تولید را افزایش می دهد.
جهت نوار نقاله با سرعت قابل تنظیم انعطاف پذیر است. مسدود کننده های پنوماتیک و حسگرهای نوری از توقف دقیق PCB اطمینان می دهند. بال اسکروهای هماهنگ و ریل های لغزنده موازی مسیر را حفظ می کنند. این سیستم جریان روان مواد را تضمین می کند، از گیر کردن جلوگیری می کند و از عملیات خط SMT کارآمد پشتیبانی می کند.
| مشخصات کوره Reflow
| شماره | مورد | I.CT-310 | I.CT-310D | I.CT-310L |
|---|---|---|---|---|
| 1 | اندازه PCB | 50 × 50 میلی متر ~ 340 × 280 میلی متر | 50×50mm ~ 400×350mm | 100 × 100 میلی متر ~ 600 × 500 میلی متر |
| 2 | ضخامت PCB | 1-6 میلی متر | 1-6 میلی متر | 1-6 میلی متر |
| 3 | موقعیت فیدر | 2 | 4 | 2 |
| 4 | عرض فیدر | 105 میلی متر | 105 میلی متر | 105 میلی متر |
| 5 | سرعت نصب | 2500 عدد در ساعت | 4000 عدد در ساعت | 1300 عدد در ساعت |
| 6 | اندازه برچسب | تغذیه کننده برچسب: 2×2 ~ 100×40 میلی متر (چاپ بارکد گزینه ای: 13×13 ~ 100×40 میلی متر) | همان | همان |
| 7 | ضخامت برچسب | 0.05-0.3 میلی متر | 0.05-0.3 میلی متر | 0.05-0.3 میلی متر |
| 8 | دقت برچسب زدن | 0.05 میلی متر | 0.05 میلی متر | 0.05 میلی متر |
| 9 | زاویه برچسب زدن | 360 درجه | 360 درجه | 360 درجه |
| 10 | نازل | 2 | 2 | 2 |
| 11 | وکیوم نازل | پمپ خلاء | پمپ خلاء | پمپ خلاء |
| 12 | ارتفاع ایمنی PCB | بالا: <25mm; پایین: <25 میلی متر | بالا: <25mm; پایین: <25 میلی متر | بالا: <25mm; پایین: <25 میلی متر |
| 13 | ارتفاع انتقال | 900 ± 20 میلی متر | 900 ± 20 میلی متر | 900 ± 20 میلی متر |
| 14 | دقت موقعیت یابی | 0.025 میلی متر | 0.025 میلی متر | 0.025 میلی متر |
| 15 | دقت مکرر | ± 0.005 میلی متر | ± 0.005 میلی متر | ± 0.005 میلی متر |
| 16 | لحظه نصب | حداکثر 3 کیلوگرم | حداکثر 3 کیلوگرم | حداکثر 3 کیلوگرم |
| 17 | روش موقعیت یابی | CCD + علامت گذاری | CCD + علامت گذاری | CCD + علامت گذاری |
| 18 | سرعت نقاله | 50 تا 600 میلی متر در دقیقه | 50 تا 600 میلی متر در دقیقه | 50 تا 600 میلی متر در دقیقه |
| 19 | روش سلب کردن | تشخیص فیبر نوری + کنترل نرم افزار | همان | همان |
| 20 | تشخیص مکش | تست خلاء، آزمایش استاندارد رها کردن | همان | همان |
| 21 | عرض ریل | تنظیم خودکار | تنظیم خودکار | تنظیم خودکار |
| 22 | حالت کنترل | PC + برد کنترل صنعتی | PC + برد کنترل صنعتی | PC + برد کنترل صنعتی |
| 23 | رابط MES | رابط شبکه رزرو کنید | رابط شبکه رزرو کنید | رابط شبکه رزرو کنید |
| 24 | قدرت | AC220V/50Hz، 1KVA | AC220V/50Hz، 1.5KVA | AC220V/50Hz، 1.5KVA |
| 25 | بعد | L1096×W1130×H1426mm | L1074×W1590×H1440mm | L1250×W1610×H1530mm |
| 26 | وزن | 800 کیلوگرم | 1300 کیلوگرم | 1400 کیلوگرم |
| 27 | فشار هوا | 0.5-0.6Mpa | 0.5-0.6Mpa | 0.5-0.6Mpa |
* فناوری اطلاعات و ارتباطات همچنان روی کیفیت و عملکرد کار می کند ، مشخصات و ظاهر ممکن است بدون اطلاع خاص به روز شود.
| لیست تجهیزات خط SMT
ICT راهحلهای کامل تولید SMT از جمله لودرهای PCB، چاپگرهای شابلون، ماشینهای انتخاب و جابجایی، SPI، AOI، کورههای جریان مجدد Lyra و سیستمهای جابجایی PCB را ارائه میکند. دستگاه نصب برچسب SMT در این خط ادغام می شود و برچسب گذاری دقیق و قابل ردیابی را ارائه می دهد. راهحلهای ما توان عملیاتی را بهینه میکند، از مونتاژ PCB با حجم بالا پشتیبانی میکند و کیفیت ثابتی را برای مادربردها، SSDها و ماژولهای حافظه حفظ میکند.
| نام محصول | هدف در خط SMT |
|---|---|
| خط SMT | خط SMT با قابلیت ردیابی کاملاً خودکار ترکیه. |
| لودر PCB | به طور خودکار PCB های لخت را در خط بارگذاری می کند. |
| چاپگر خمیر لحیم | خمیر لحیم کاری را روی پدهای PCB با دقت چاپ می کند. |
| دستگاه را انتخاب و قرار دهید | قطعات را به طور دقیق روی PCB ها نصب می کند. |
| اجاق گاز | لحیم کاری را ذوب می کند تا اتصالات جامد ایجاد کند. |
| دستگاه AOI | اتصالات لحیم کاری و عیوب قرارگیری را بررسی می کند. |
| دستگاه SPI | ارتفاع و کیفیت خمیر لحیم کاری را بررسی می کند. |
| تجهیزات قابلیت ردیابی | داده های تولید را ثبت و ردیابی می کند. |
| دستگاه تمیز کردن PCB | PCB/Stencil را برای حذف شار، گرد و غبار و آلاینده ها پس از لحیم کاری تمیز می کند. |
| دستگاه مسیریابی PCB | خطوط و شکاف های PCBA را با برش با سرعت بالا با دقت برش می دهد. |
| ربات بنتاپ SMT | اتصال پیچ و لحیم کاری را برای مونتاژ کارآمد SMT انجام می دهد. |
| ویدئوی موفقیت مشتری
مهندسان ICT خطوط کامل SMT و DIP را در یک کارخانه بزرگ الکترونیک در ازبکستان نصب و راه اندازی کردند. این مرکز مادربردهای کامپیوتری، SSD و محصولات حافظه تولید می کند. ICT پشتیبانی در محل از راه اندازی تا آزمایش، از جمله برنامه نویسی و عیب یابی ارائه می دهد. مشتری فناوری اطلاعات و ارتباطات را به دلیل خدمات پاسخگو، قابلیت اطمینان تجهیزات و راهنمایی حرفه ای تحسین کرد. خط SMT شامل چاپگرهای شابلون، چهار دستگاه SMT، اجاقهای جریان مجدد Lyra، SPI، AOI و سیستمهای جابجایی PCB بود. خط DIP شامل درج دستی، ماشین های درج JUKI، لحیم کاری موجی Acrab350 و نوار نقاله های یکپارچه بود.
| آموزش و پشتیبانی حرفه ای
ICT نصب، برنامه نویسی و ادغام MES را در محل ارائه می دهد. مهندسان اپراتورها را برای عملکرد صاف خط آموزش می دهند. پشتیبانی شامل نگهداری، عیب یابی و بهینه سازی فرآیند می شود. خدمات واکنش سریع زمان خرابی را به حداقل می رساند. فناوری اطلاعات و ارتباطات اطمینان میدهد که کارکنان میتوانند دستگاه نصب برچسب SMT را به طور مؤثر کار کنند، و دقت و قابلیت ردیابی را در کل خط SMT حفظ کنند.
| ستایش مشتری
مشتریان به حرفه ای بودن و پاسخگویی مهندسان ICT اهمیت می دهند. آنها برچسب زدن قابل اعتماد، بسته بندی ایمن و تحویل به موقع را برجسته می کنند. سوالات فنی به سرعت پاسخ داده می شود. مشتریان از دقت، یکپارچگی و عملکرد روان SMT Label Mounter Machine، که اعتماد به راه حل ها و خدمات ICT در سراسر جهان را تأیید می کند، قدردانی می کنند.
| گواهینامه ما
ماشین های ICT مطابق با استانداردهای CE، RoHS و ISO9001 هستند. فناوری های ثبت شده برچسب گذاری قابل اعتماد و ایمنی عملیاتی را تضمین می کنند. انطباق تولید با کیفیت بالا و خروجی های قابل ردیابی را تضمین می کند. مشتریان می توانند به ICT برای عملیات مونتاژ PCB حیاتی با کیفیت، عملکرد و ایمنی ثابت اعتماد کنند.
| درباره ما و کارخانه
ICT تجهیزات پیشرفته SMT را در سراسر جهان طراحی، تولید و ارائه می کند. تیم ما شامل کارکنان با تجربه تحقیق و توسعه و تولید است. ما به صدها مشتری در کشورهای مختلف خدمت می کنیم. این کارخانه از بازرسی های کیفیت دقیق پیروی می کند و سیستم های مدیریت تولید قوی را حفظ می کند. ICT راه حل های کاملی از طراحی و ساخت گرفته تا نصب، آموزش و پشتیبانی ارائه می دهد. هدف ما بهینه سازی کارایی خط SMT، تضمین عملیات مونتاژ قابل اعتماد PCB در سطح جهانی است.
