ICT-510
I.C.T
PCB Laser Marking
| مقدار: | |
|---|---|

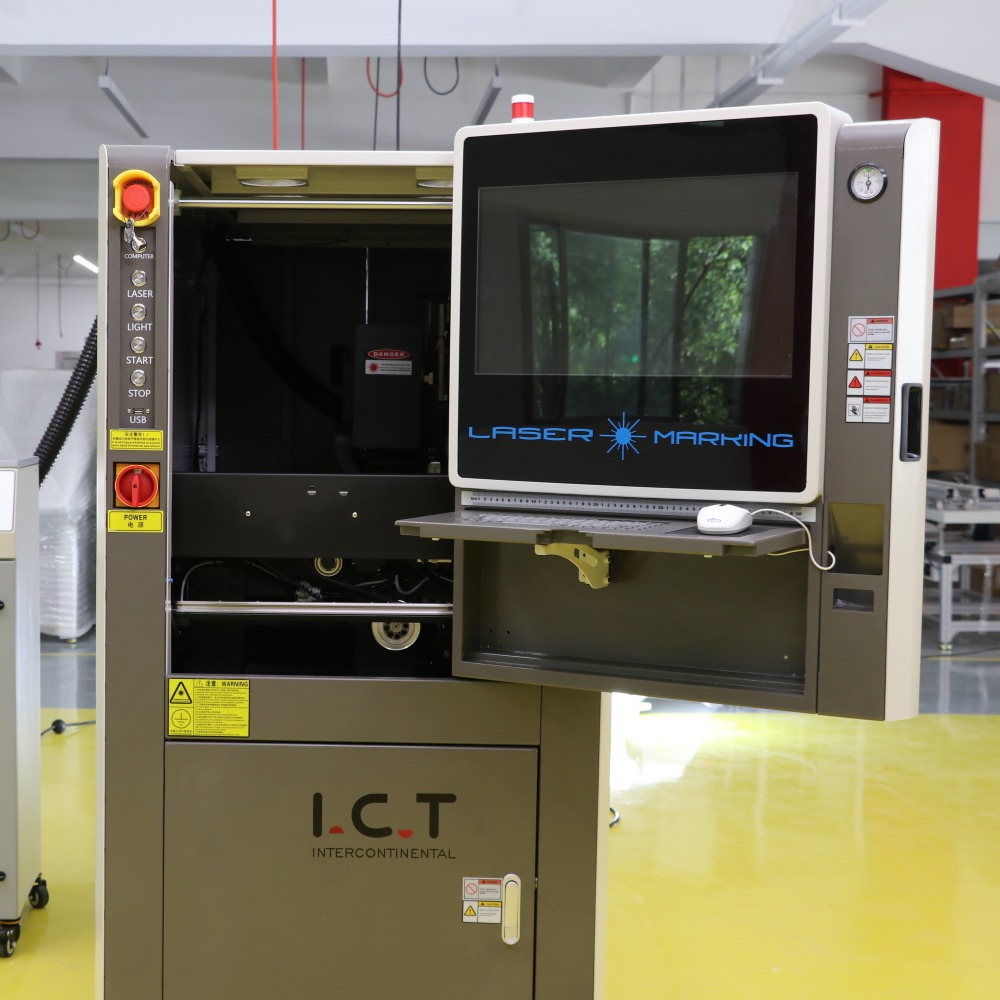

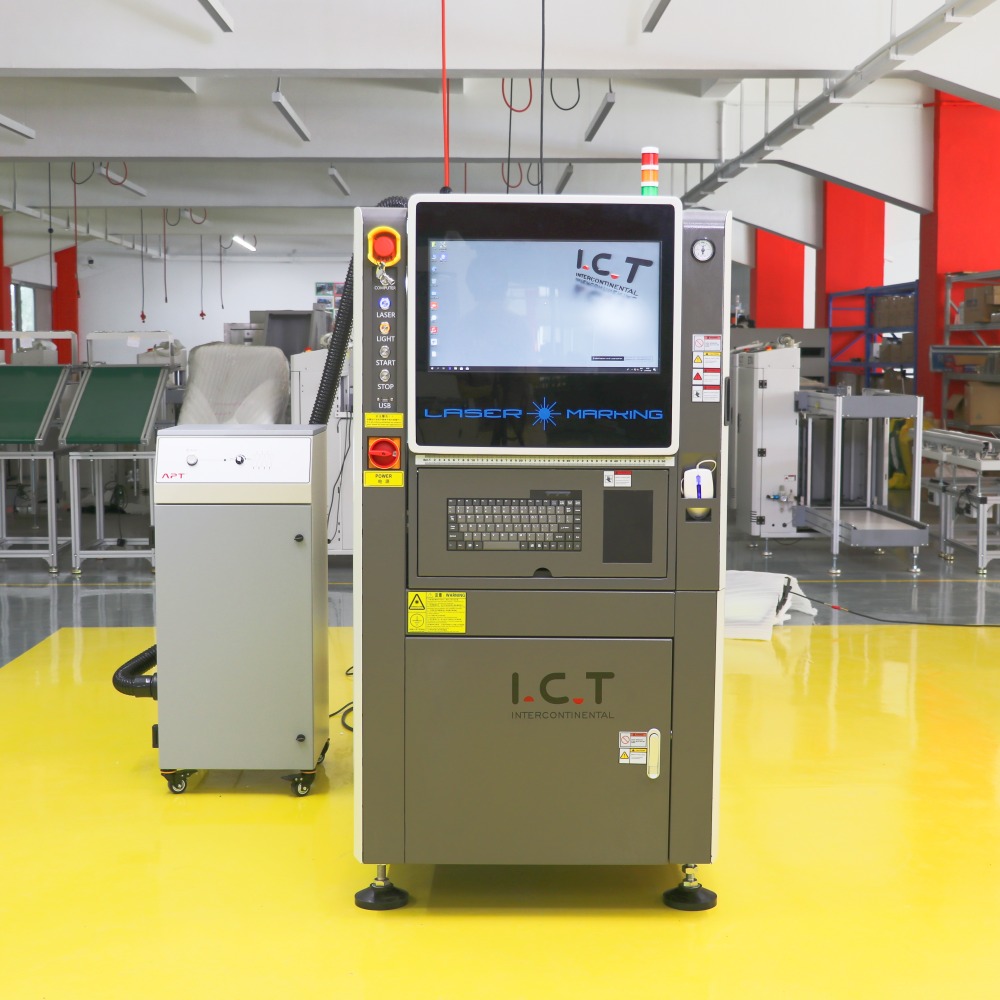

| دستگاه مارک فیبر لیزری کارآمد برای ردیابی PCB
دستگاه علامت گذاری فیبر لیزری به عنوان یک راه حل قابل اعتماد برای اعمال متن، بارکد، کدهای QR و گرافیک واضح و با ماندگاری طولانی به طور مستقیم بر روی PCB در محیط های SMT است. دقت 0.05± میلیمتر را به دست میآورد و اندازههای برد تا 510×460 میلیمتر را در مدلهای ICT-400، 460، 510 و 510L در خود جای میدهد. لیزر فیبر در سطوح مسی، آلومینیومی و فلزی برتری دارد، در حالی که گزینههایی مانند CO2 FR4 و ماسک لحیم کاری را به طور موثر انجام میدهند و تطبیقپذیری دستگاه مارک لیزر فیبر CO2 را ایجاد میکنند که بسیاری از خطوط نیاز دارند. ادغام آنلاین MES امکان انتقال بلادرنگ داده ها را فراهم می کند و قابلیت آفلاین نیز انعطاف پذیری را افزایش می دهد. بدون جوهر، برچسب یا حلال، هزینه ها را کاهش می دهد، آلودگی را از بین می برد و از خطاهای چاپ مجدد جلوگیری می کند. این دستگاه با سرعت 7000 میلیمتر بر ثانیه با عملکرد پایدار به تولیدکنندگان کمک میکند تا کیفیت ثابت و ردیابی کامل محصول را در مونتاژ قطعات الکترونیکی با حجم بالا حفظ کنند.
| نشان
سیستم رانندگی بادوام برای عملکرد قابل اعتماد
سیستم رانندگی متکی بر طرح تعلیق پل قوسی است که با پیچ های توپی درجه بالا و راهنماهای خطی از مارک های TBI و HIWIN/PMI جفت شده است. سروو موتورهای مستقل با دقت بالا محورهای X و Y را کنترل می کنند و بدون توجه به تغییرات بار، موقعیت دقیق را ارائه می دهند. زنجیر مخزن بسته با پروفیل های نگهدارنده حرکت صاف و کم ارتعاش را در طول دویدن مداوم فراهم می کند. یک پوشش گرد و غبار منحصر به فرد از اجزای سازنده در برابر ذرات محافظت می کند، که فرکانس نگهداری و هزینه های مرتبط را کاهش می دهد. این سیستم به دقت مهندسی شده دستگاه مارک فیبر لیزری را به طور دقیق و پیوسته در تنظیمات درخواستی SMT در حرکت نگه می دارد و به طور مستقیم به کیفیت علامت گذاری و کاهش وقفه های تولید در طول زمان کمک می کند.
سیستم علامت گذاری قابل تطبیق برای مواد مختلف
کاربران می توانند لیزرهای UV، سبز، فیبر یا CO2 را برای مطابقت با مواد PCB خاص و اهداف علامت گذاری خود انتخاب کنند. هر نوع لیزر عملکرد پایدار، کنترل طول موج دقیق و عمر مفید طولانی را برای خروجی ثابت روزانه ارائه می دهد. فاصله کانونی از قبل از کارخانه کالیبره شده است و تنظیمات در محل را حذف می کند، در حالی که محور Z به طور خودکار با ارتفاع برد تنظیم می شود. سیستم های خنک کننده متناسب با هر لیزر انتخاب می شوند و از پایداری حرارتی در طول جلسات طولانی اطمینان حاصل می کنند. چندین گزینه مسیر نور، چیدمان های پیچیده تخته و سطوح دشوار را مدیریت می کنند. این تنظیم علامت گذاری انعطاف پذیر به دستگاه مارک فیبر لیزری اجازه می دهد تا علائم تیز و قابل اعتماد تولید کند که از قابلیت ردیابی در برنامه های مختلف تولید الکترونیک پشتیبانی می کند.
سیستم حمل و نقل ملایم برای محافظت از تخته
مدلهای با قابلیت چرخش داخلی، PCBهای دو طرفه را در یک پاس کارآمد مدیریت میکنند و نیازهای پیچیده را بدون مراحل اضافی برطرف میکنند. ریل های راهنمای قطعه بندی شده از تسمه های ضد الکتریسیته ساکن برای جلوگیری از آسیب استاتیکی به اجزای حساس استفاده می کنند. تسمه های سنکرون با استحکام بالا دارای کنترل سرعت قابل تنظیم و دستگاه های کششی اختصاصی هستند که وضعیت تسمه ایده آل را حفظ می کنند. پیچ های توپ و شفت های سفت و سخت تنظیم عرض همزمان را امکان پذیر می کنند و ریل های جلو و عقب را کاملاً موازی نگه می دارند تا از ناهماهنگی جلوگیری شود. بافل سیلندر امکان توقف دقیق را فراهم می کند. این عناصر ترکیبی، حمل و نقل ملایم و دقیق تخته را تضمین می کنند که از جریان ثابت، بازده بالا و حداقل خطر نقص در سراسر فرآیند SMT پشتیبانی می کند.
سیستم کنترل ایمن و آسان برای نگهداری
سیستم کنترل از یک طرح تمیز و استاندارد با برچسبگذاری واضح استفاده میکند که بازرسی و هر گونه خدمات مورد نیاز را ساده میکند. درایوها و موتورهای سروو با دقت بالا حرکت صاف و کم لرزش را برای نتایج قابل تکرار ایجاد می کنند. خنک کننده همرفت هوا به طور موثر گرما را در مناطق شلوغ تولید مدیریت می کند. برد کنترل یکپارچه ICT به طور قابل اعتماد با حداقل پیچیدگی و روش های تعمیر و نگهداری ساده اجرا می شود. حفاظت از نشت جداگانه یک ویژگی ایمنی مهم را اضافه می کند و مطابقت با استانداردهای CE و UL الزامات بین المللی را برآورده می کند. این طراحی عملی باعث می شود که دستگاه مارک فیبر لیزری به طور ایمن و مداوم کار کند و به تیم ها اجازه می دهد به جای تعمیرات مکرر بر تولید تمرکز کنند.
رابط اپراتور بصری برای راه اندازی سریع
این رابط دارای یک طرح بندی مستقیم و هدایت شده است که دوره یادگیری را برای اپراتورهای جدید کوتاه می کند. با استفاده از یک سیستم ویندوز واقعی، برنامه های شغلی متعددی را برای تغییر سریع محصول ذخیره می کند. اسکن فول فریم نماهای تراز را مستقیماً روی صفحه نمایش می دهد و برنامه نویسی را سریعتر می کند. طراحی دوربین کواکسیال مراحل کالیبراسیون اضافی را به طور کامل حذف می کند. پورتهای استاندارد MES با پشتیبانی از پروتکلهای سفارشیشده، اتصالات سیستم کارخانه را آسان میکنند. این عناصر عملی زمان راه اندازی را کاهش می دهند، خطاهای اپراتور را محدود می کنند و به ادغام دستگاه به آرامی در جریان های کاری SMT موجود با حداقل اختلال کمک می کنند.
| مشخصات
| پارامتر | I.CT-400 | I.CT-460 | I.CT-510 | I.CT-510L |
|---|---|---|---|---|
| حداکثر اندازه PCB | 380 × 380 میلی متر | 510 × 450 میلی متر | 510 × 400 میلی متر | 510 × 460 میلی متر |
| محدوده علامت گذاری | 280 × 380 میلی متر | 460 × 450 میلی متر | 430 × 400 میلی متر | 510 × 460 میلی متر |
| عملکرد چرخش PCB | بله (بالغ داخلی) | بله (بالغ داخلی) | هیچ | هیچ |
| ابعاد ماشین | 835 × 1488 × 1566 میلی متر | 974 × 1528 × 1616 میلی متر | 1054 × 1568 × 1523 میلی متر | 1054 × 1470 × 1523 میلی متر |
| وزن دستگاه | 700 کیلوگرم | 800 کیلوگرم | 750 کیلوگرم | 800 کیلوگرم |
| دقت علامت گذاری | 0.05 ± میلی متر (برای همه یکسان) | 0.05 ± میلی متر (برای همه یکسان) | 0.05 ± میلی متر (برای همه یکسان) | 0.05 ± میلی متر (برای همه یکسان) |
| ضخامت PCB | 0.5-5 میلی متر (برای همه یکسان) | 0.5-5 میلی متر (برای همه یکسان) | 0.5-5 میلی متر (برای همه یکسان) | 0.5-5 میلی متر (برای همه یکسان) |
| سرعت علامت گذاری | <7000 mm/s (برای همه یکسان) | <7000 mm/s (برای همه یکسان) | <7000 mm/s (برای همه یکسان) | <7000 mm/s (برای همه یکسان) |
| انواع لیزر پشتیبانی می شود | UV، سبز، فیبر، CO₂ (برای همه یکسان) | UV، سبز، فیبر، CO₂ (برای همه یکسان) | UV، سبز، فیبر، CO₂ (برای همه یکسان) | UV، سبز، فیبر، CO₂ (برای همه یکسان) |
| ارتفاع ایمنی PCB | بالا <25 میلی متر، پایین <20 میلی متر (برای همه یکسان) | بالا <25 میلی متر، پایین <20 میلی متر (برای همه یکسان) | بالا <25 میلی متر، پایین <20 میلی متر (برای همه یکسان) | بالا <25 میلی متر، پایین <20 میلی متر (برای همه یکسان) |
نحوه انتخاب لیزر:
لیزر UV (355 نانومتر) : بهترین برای PCBهای حساس به حرارت، ماسک لحیم کاری FR4، مدارهای انعطاف پذیر. علامت گذاری سرد، حداقل آسیب، کنتراست بالا.
لیزر سبز (532 نانومتر) : ایده آل برای پلاستیک، ویفر سیلیکونی، سرامیک، پوشش های بازتابنده. جذب عالی، علائم بسیار ریز، تاثیر حرارت کم.
لیزر فیبر (1064 نانومتر) : مناسب برای فلزات، آثار مس/آلومینیوم، PCBهای فلزی. علائم عمیق، دائمی، سریع و با کنتراست بالا.
لیزر CO2 (10600 نانومتر) : مناسب برای استاندارد FR4، ماسک لحیم کاری، پوشش های آلی. پایدار، کنتراست خوب، مقرون به صرفه برای تخته های سفت و سخت.
| راه حل یکپارچه خط تولید SMT
ICT خطوط کامل تولید SMT را ارائه می دهد که برای بخش های خواستار مانند الکترونیک خودرو، دستگاه های پزشکی و روشنایی LED طراحی شده اند. خط با یک لودر SMT شروع می شود که PCB تمیز را وارد فرآیند می کند. بعد، یک چاپگر خمیر لحیم کاری خودکار خمیر را با دقت بالا رسوب می دهد. نصب کننده های پرسرعت JUKI قطعات را به طور دقیق و کارآمد قرار می دهند. کورههای چند منطقهای Lyra اتصالات لحیم کاری قوی و قابل اعتماد ایجاد میکنند. سیستم های پیشرفته AOI برای به حداکثر رساندن بازده، عیوب را زود تشخیص می دهند. نوار نقاله های PCB قوی حرکت صاف و هماهنگ در ایستگاه ها را تضمین می کند. ماشین های تمیز کننده PCBA برای افزایش قابلیت اطمینان، باقی مانده های شار را حذف می کنند. تمام اتوماتیک ذخیره سازی خمیر لحیم کاری و ماشین اتصال خودکار هوشمند کیفیت خمیر را همیشه حفظ می کند. این راه حل یکپارچه بازدهی بالا، هزینه های کمتر و عملکرد ثابت را ارائه می دهد که با تعهد خدمات کامل ICT از نصب تا پشتیبانی فنی مداوم پشتیبانی می شود.
| مورد پروژه مشتری
ICT با موفقیت نصب در خارج از کشور و تست پذیرش کارخانه (FAT) را برای دو خط تولید کامل SMT در یک تولید کننده ابزار زیبایی در آمریکای شمالی انجام داد. هر دو خط به راحتی و بدون مشکل پذیرش تولید را پشت سر گذاشتند. هر خط دارای دستگاه علامت گذاری فیبر لیزری ما برای قابلیت ردیابی دائمی، یک چاپگر SMT با SPI، نصب کننده پاناسونیک، اجاق باز جریان هلر، تجهیزات بازرسی AOI، نوار نقاله PCB، دستگاه تمیزکننده PCBA، و کابینت ذخیره سازی و گرم کردن خمیر لحیم کاری خودکار بود. مهندسان ما راهاندازی در محل را تکمیل کردند، آموزشهای کامل را انجام دادند و فرآیندهای دقیق را برای برآورده کردن الزامات دقیق تنظیم کردند. مشتری اکنون از خطوط پایدار و با راندمان بالا برای پشتیبانی از افزایش تولید دستگاه های زیبایی و مراقبت شخصی با کیفیت بهره می برد.
| خدمات جهانی و پشتیبانی آموزشی
ICT با نصب حرفهای در محل و راهاندازی برای راهاندازی سریع تولید، کمک سرتاسری را ارائه میکند. آموزش اصول عملیات، برنامه نویسی نرم افزار، تکنیک های علامت گذاری، تعمیر و نگهداری معمول و عیب یابی را پوشش می دهد. مهندسان برای نتایج بهتر راهنمایی های عملی ارائه می دهند و نکات بهینه سازی را به اشتراک می گذارند. پس از راه اندازی، مشتریان پشتیبانی سریع از راه دور، قطعات یدکی به موقع و بازدیدهای بعدی برنامه ریزی شده را دریافت می کنند. این بسته خدمات کامل به کاهش زمان خرابی، افزایش عمر دستگاه و حفظ عملکرد در سطوح بالا کمک می کند. با پشتیبانی قابل اعتماد، تولید کنندگان می توانند اعتماد کنند که دستگاه مارک فیبر لیزری آنها ارزش مداوم را ارائه می دهد و به حفظ عملکرد روان کمک می کند.
| تجربه مشتری و مزایای عملیاتی
مشتریان مرتباً مهندسان ما را به دلیل تخصص فنی، دستورالعملهای واضح و حل سریع مشکلات در حین نصب و آموزش تحسین میکنند. بسیاری از دستگاه مارک فیبر لیزری را به دلیل عملکرد پایدار، علائم تیز و ادغام آسان در خطوط تولید ستایش می کنند. اظهارات مثبت اغلب بسته بندی ایمن و حمل و نقل دقیق را برجسته می کند که از تجهیزات در طول تحویل جهانی محافظت می کند. پاسخ سریع به سوالات و فروش موثر پس از فروش به ایجاد اعتماد به نفس پایدار کمک می کند. به طور کلی، مشتریان از تجهیزات قابل اعتماد همراه با خدمات دقیق که از خروجی ثابت و با کیفیت بالا روز به روز پشتیبانی می کند، قدردانی می کنند.
| استانداردها، کنترل و انضباط تولید
ماشین های ICT دارای گواهینامه های بین المللی کلیدی هستند که ایمنی، استانداردهای زیست محیطی و فرآیندهای کیفیت را تایید می کنند. اینها شامل CE برای ایمنی الکتریکی، RoHS برای محدود کردن مواد مضر و ISO9001 برای مدیریت کیفیت ساختاریافته است. چندین پتنت از جنبه های نوآورانه کنترل لیزری، سیستم های حرکتی و ویژگی های یکپارچه محافظت می کند. این گواهینامه ها به مشتریان اطمینان می دهد که دستگاه مارک فیبر لیزری نیازهای جهانی دقیق را برآورده می کند، مسئولانه عمل می کند و عملکرد قابل اعتمادی را برای تولید لوازم الکترونیکی در سراسر جهان ارائه می دهد.
| درباره شرکت و کارخانه ICT
ICT تیم تحقیق و توسعه و تأسیسات تولیدی خود را در Dongguan، چین به مساحت 12000 متر مربع با 89 کارمند و 20 مهندس راه اندازی می کند. از سال 2012، این شرکت به طور پیوسته رشد کرده است و اکنون به بیش از 1600 مشتری در 72 کشور خدمات ارائه می دهد. این کارخانه در هر مرحله آزمایش های دقیق را اعمال می کند که توسط یک سیستم مدیریت کیفیت کامل پشتیبانی می شود که عملکرد قابل اعتماد دستگاه را تضمین می کند. ما راهحلهای کامل SMT، از جمله برنامهریزی، تامین تجهیزات، نصب، آموزش و بهینهسازی فرآیند را ارائه میکنیم و به مشتریان در سراسر جهان کمک میکنیم تا سیستمهای تولید کارآمد را بسازند یا ارتقا دهند.
