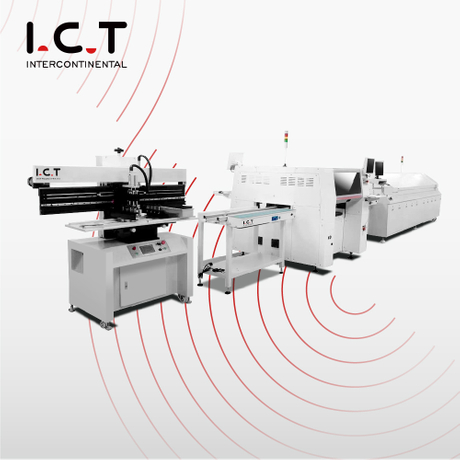

خط تولید SMD LED چند منظوره JUKI، خط مونتاژ SMT PCB، خط مونتاژ SMT PCB کلید در دست، خط تولید لامپ LED با سرعت بالا برای فروش.
تیرانداز تراشه پیشرفته
دستگاه انتخاب و مکان سریع و انعطاف پذیر
نصب تراشه مدولار چند منظوره
دستگاه قرار دادن سریع انعطاف پذیر
| پایه ماژولار فشرده با سرعت بالا RX-7R | ||||
| (سر P16S×P16S) | (سر P16S×P8) | (سر P8×P8) | ||
| اندازه تخته | نوار نقاله تک خط | 50×50~510mm×450mm | ||
| نوار نقاله تک خط حالت تک خط | 50×50~510mm×450mm | |||
| نوار نقاله تک خط حالت دو خط | 50×50~510mm×250mm | |||
| ارتفاع جزء | 3 میلی متر | 3 میلی متر (سر P16S) | 10.5 میلی متر | |
| 10.5 میلی متر (سر P8) | ||||
| اندازه جزء | 03015 ~ 5 میلی متر | 03015 ~ 5 میلی متر (سر P16S) | 0603 ~ 25 میلی متر | |
| 0603 ~ 25 میلی متر (سر P8) | ||||
| سرعت قرار دادن (بهینه) | تراشه | 75000 | 54900 CPH | 34800 CPH |
| آی سی | - | 6400 CPH | 12800 CPH | |
| دقت قرار دادن | تراشه | ±0.04 میلی‌متر (Cpk≥1) | ||
| آی سی | - | ± 0.04 میلی متر | ||
| ظرفیت فیدر | تا 56 | |||
| منبع تغذیه | 3 فاز AC200V,220V-430V | |||
| قدرت ظاهری | 2.3 کیلو ولت آمپر | |||
| فشار هوای عملیاتی | 0.5±0.05 مگا پاسکال | |||
| مصرف هوا (استاندارد) | 20L/ANR (در طول کارکرد عادی) | |||
| ابعاد دستگاه (W x D x H) | 998×1895×1530 میلی متر | 998×1895×1530 میلی متر | ||
| جرم (تقریبا) | حدود 1820 کیلوگرم | |||
دقت موقعیتی بالا، دقت موقعیت یابی مکرر ± 0.01 میلی متر؛ دقت چاپ 0.025 میلی متر
پشتیبانی از چاپ چسب، کنترل خودکار راندمان تولید، کنترل کیفیت و صرفه جویی در هزینه تولید را بهبود می بخشد
کالیبراسیون خودکار PCB، فشار اسکاج قابل تنظیم، چاپ خودکار، تمیز کردن خودکار شابلون
| مدل | I.C.T-4034 | I.C.T-5151 | I.C.T-6561 | I.C.T-1500 (LED) |
| اندازه قاب (میلی متر) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 850*850 | 470*370 ~ 1800*750 |
| اندازه PCB (میلی متر) | 50*50 ~ 400*340 | 50*50 ~ 510*510 | 80*50 ~ 650*610 | 80*50 ~ 1500*350 |
| مسیر حمل و نقل | چپ-راست؛ راست-چپ؛ چپ-چپ; راست-راست | |||
| سیستم پشتیبانی | پین مغناطیسی / جدول بالا به پایین تنظیم / بلوک پشتیبانی | |||
| سیستم بستن | گیره جانبی، نازل خلاء، فشار Z جمع شونده خودکار | |||
| سر چاپگر | دو سر پرینت موتوری مستقل | |||
| Squeegee تایپ کنید | فولاد ضد زنگ (استاندارد)، پلاستیک | |||
| سیستم نظافت | خشک، مرطوب، وکیوم | |||
| بازرسی | بازرسی دو بعدی (استاندارد) | |||
| منبع تغذیه | AC: 10 ± 220٪، 50/60 هرتز، 3 کیلووات | |||
| روش کنترل | کنترل کامپیوتر | |||
| ابعاد (میلی متر) | 1220*1355*1500 | 1220*1530*1500 | 1330*1530*1500 | 2500*1220*1500 |
| وزن | تقریبا: 1250 کیلوگرم | تقریبا: 1300 کیلوگرم | تقریبا: 1300 کیلوگرم | تقریبا: 1800 کیلوگرم |
| مدل | I.C.T-5134 | I.C.T-6534 | I.C.T-1200 (LED) |
| اندازه قاب (میلی متر) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 850*850 |
| اندازه PCB (میلی متر) | 50*50 ~ 400*340 | 50*50 ~ 510*510 | 80*50 ~ 650*610 |
| ابعاد (میلی متر) | 1220*1355*1500 | 1330*1530*1500 | 2200*1200*1500 |
| وزن | تقریبا: 1250 کیلوگرم | تقریبا: 1300 کیلوگرم | تقریبا: 1500 کیلوگرم |
سیستم مدیریت شار موثر بالا
سیستم حفاظت از نیتروژن با ثبات بالا
سیستم خنک کننده با کارایی بالا
| مدل | L8 | L10 |
| ابعاد (L*W*H)mm | 5000x1250x1490 | 5800x1250x1490 |
| وزن | تقریبا 1600 کیلوگرم | تقریبا 1800 کیلوگرم |
| تعداد مناطق گرمایشی | بالا8/پایین8 | بالا10/پایین10 |
| طول مناطق گرمایشی | 3121 میلی متر | 3891 میلی متر |
| تنظیم عرض ریل | M (گزینه: A) | |
| حجم اگزوز | اگزوز 10M3/minx2 | |
| سیستم کنترل | PLC + کامپیوتر | |
| روش کنترل دما | PID + SSR | |
| عامل انتقال | زنجیر + مش | |
| تامین برق مورد نیاز است | 3 فاز، 380 ولت 50/60 هرتز | |
| قدرت برای گرم کردن | 55 کیلو وات | 64 کیلو وات |
| مصرف برق | 8 کیلو وات | 12 کیلو وات |
| زمان گرم شدن | حدود 25 دقیقه | |
| دما محدوده تنظیم | دمای اتاق - 300 درجه سانتیگراد | |
| ارتفاع نوار نقاله | 900+/-20mm | |
| محدوده سرعت نوار نقاله | 300 ~ 2000 میلی متر در مایل | |
| سمت ریل ثابت | جلو ثابت (گزینه: عقب ثابت) | |
| روش خنک کننده | موتور و فن هوای اجباری (استاندارد) | |
| مدل | Lyra 622 | لیرا 622N | Lyra 732/733 | Lyra 732N/ 733N |
| تعداد مناطق پیش گرمایش | 6 | 6 | 7 | 7 |
| تعداد مناطق اوج | 2 | 2 | 3 | 3 |
| حداکثر دمای لحیم کاری | پیش گرمایش مناطق 300 درجه سانتیگراد و مناطق اوج 350 درجه سانتی گراد | |||
| تعداد مناطق خنک کننده | 2 | 2 | 2 | 3 |
| عرض مش | استاندارد 440mm (گزینه 560 & 680mm) | |||
| عرض ریل | ریل تک: 50 - 460 میلی متر، گزینه: 50 - 686 میلی متر عرض دیگر در صورت درخواست. استاندارد Duo Rail: 50 - 290mm*2 | |||
| Dimensions | 5150*1400*1500 میلی متر | 5150*1400*1500 میلی متر | 5850*1400*1500 میلی متر | 6250*1400*1500 میلی متر |
| وزن | 2400 کیلوگرم | 2600 کیلوگرم | 2800 کیلوگرم | 3000 کیلوگرم |
سوالات متداول
خط تولید JUKI SMT SMD
خط تولید PCBA JUKI
1. ما بیش از 20 سال تجربه خدمات فنی SMT و شبکه خدمات جهانی با ارائه پشتیبانی خدمات پس از فروش فوق العاده با کیفیت به صورت محلی داریم.
2. ما می توانیم مشاوره حرفه ای از پیش فروش تا پس از فروش ارائه دهیم
3. ما می توانیم به مشتریان در ارائه خدمات کامل از استفاده از ماشین، نصب و راه اندازی تا تکمیل محصول کمک کنیم.
4. ما انبارهای جهانی قطعات یدکی داریم که می توانند خدمات قطعات یدکی را به سرعت پشتیبانی کنند.
5. ما می توانیم آموزش حرفه ای بیشتری را برای همه مشتریان ارائه دهیم.
