YSM10
Yamaha
| مقدار: | |
|---|---|

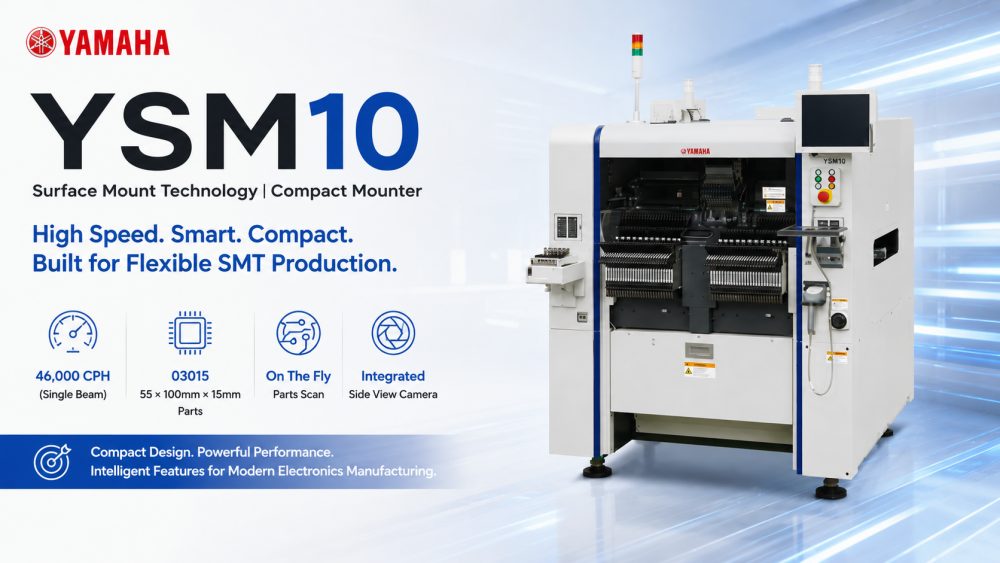

| نصب کننده SMT پرسرعت جمع و جور
YSM10 از یاماها سرعت، دقت و فشردگی را در یک راه حل انتخاب و جابجایی SMT ترکیب می کند. برای اندازه های PCB کوچک تا متوسط طراحی شده است، به طور موثر اجزای مختلف از تراشه های 0201 تا قطعات بزرگتر را کنترل می کند. این دستگاه پیکربندیهای چند سر انعطافپذیر و سیستمهای بینایی یکپارچه را ارائه میدهد که بهرهوری بالا را با حداقل زمان راهاندازی تضمین میکند. YSM10 برای کارخانه هایی که نیاز به مونتاژ SMT قابل اعتماد بدون اشغال فضای تولید بزرگ دارند ایده آل است.
| ویژگی های محصول
هدهای تک پرتو YSM10 با سرعت بالا یک به یک،
قطعات را با سرعت بالا انتخاب و قرار می دهند و در شرایط بهینه به 46000 CPH می رسند. درایو چرخشی آن دقت ثابت را تضمین میکند و در حین تغییر نازل، زمان خاموشی را کاهش میدهد.
دوربین نمای جانبی یکپارچه
مجهز به دوربین نمای جانبی آنبرد، YSM10 به طور خودکار ارتفاع و موقعیت قطعات را تشخیص می دهد و از قرارگیری دقیق اطمینان می دهد. این دوربین برای مونتاژ با کیفیت بالا از بازرسی قطعات در حین پرواز پشتیبانی می کند.
تغذیه کننده سوپر بارگیری
نوآوری در فیدر بارگیری فوق العاده، زمان از کار افتادگی برای تکمیل فیدر را حذف می کند. اپراتورها می توانند به سرعت قطعات را بدون وقفه در تولید بارگیری کنند و کارایی کلی خط را بهبود بخشند.
| مشخصات
| مدل | YSM10 | |
| PCB قابل اجرا | L 510 x W 460mm - L 50 x W 50mm * برای اندازه تخته های بیشتر از ابعاد L510 با ما مشورت کنید | |
| قابلیت نصب | مشخصات سر HM (10 نازل) | مشخصات سر HM5 (5 نازل) |
| 46000 CPH (شرایط بهینه شرکت) | 31000 CPH (شرایط بهینه شرکت) | |
| اجزای قابل اجرا | 03015-W 55 x L 100mm (تشخیص تقسیم شده برای بیش از W 45mm)، H: 15mm یا کمتر * مورد نیاز دوربین چندگانه (اختیاری) برای قطعات با ارتفاع بیش از 6.5 میلی متر یا اندازه مربع بیش از 12 میلی متر | |
| دقت نصب | 0.035 ± میلی متر (0.025 ± میلی متر) Cpk≧1.0 (3σ) | |
| تعداد انواع اجزاء | صفحه تنظیم: حداکثر 96 نوع (تبدیل فیدر نوار با عرض 8 میلی متر) سینی: 15 نوع (تجهیزات sATS 15، Max، JEDEC) | |
| منبع تغذیه | AC 3 فاز 200/208/220/240/380/400/416 V ± 10% 50/60 هرتز | |
| منبع تامین هوا | 0.45 مگا پاسکال یا بیشتر، حالت تمیز و خشک | |
| بعد خارجی | طول 1,254 x 1,440 x ارتفاع 1,445 میلیمتر (بدون احتساب برجستگیها) | |
| وزن | 1270 کیلوگرم | |
* مشخصات و ظاهر بدون اطلاع قبلی قابل تغییر است.
* برای جزئیات بیشتر با ICT تماس بگیرید.
