NXTR
FUJI
| مقدار: | |
|---|---|

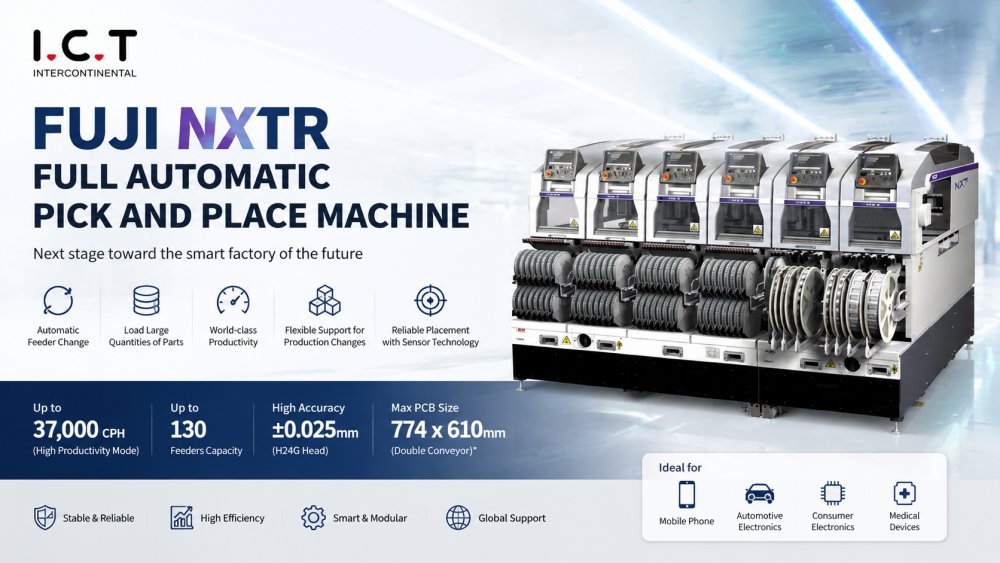

| پلتفرم NXTR Smart SMT
سری FUJI Pick and Place Machine NXTR یک راه حل جدید SMT است که برای کارخانه های هوشمند و تولید لوازم الکترونیکی با حجم بالا طراحی شده است. این دارای یک ساختار مدولار است که به پیکربندی خطوط انعطاف پذیر بر اساس نیازهای مختلف تولید اجازه می دهد. این سیستم به طور گسترده در تلفن همراه، لوازم الکترونیکی مصرفی، الکترونیک خودرو و مونتاژ PCB با چگالی بالا استفاده می شود.
بهعنوان یک دستگاه اصلی FUJI SMT Pick and Place، با کنترل پیشرفته مبتنی بر حسگر و مدیریت هوشمند فیدر، قطعات را با سرعت و دقت بالا قرار میدهد. این دستگاه که در یک خط تولید کامل SMT ادغام شده است، با چاپگرها، سیستمهای SPI، اجاقهای جریان مجدد و سیستمهای بازرسی AOI کار میکند. ICT نصب کامل، آموزش و پشتیبانی فنی جهانی را برای اطمینان از تولید پایدار و افزایش سریع فراهم می کند.
| ویژگی های محصول
FUJI Pick and Place Machine NXTR با معماری مدولار ساخته شده است که امکان پیکربندی خط SMT انعطاف پذیر را فراهم می کند. تولیدکنندگان به راحتی می توانند ظرفیت تولید را بر اساس تقاضای محصول افزایش یا تنظیم کنند. این ساختار زمان خرابی را کاهش می دهد و مقیاس پذیری کارخانه را بهبود می بخشد. هر ماژول به طور مستقل کار می کند اما به طور یکپارچه در خط تولید کامل SMT ادغام می شود. این باعث می شود آن را برای کارخانه های هوشمندی که نیاز به تطبیق سریع و کارایی بالا در محیط های مدرن تولید الکترونیک دارند، مناسب کند.
FUJI SMT Pick and Place Machine از یک سیستم تعویض خودکار فیدر پیشرفته استفاده می کند که مداخله دستی را به میزان قابل توجهی کاهش می دهد. با به حداقل رساندن زمان تغییر بین مدل های مختلف محصول، تولید مداوم را امکان پذیر می کند. این سیستم می تواند تا 130 فیدر نوار را مدیریت کند و از محیط های تولید با ترکیب بالا پشتیبانی کند. این ویژگی بهره وری را بهبود می بخشد و بار کاری اپراتور را کاهش می دهد. تامین مواد پایدار را تضمین می کند و به حفظ عملکرد ثابت تولید SMT در طول چرخه های تولید طولانی کمک می کند.
دستگاه انتخاب و مکان خودکار عملکرد بسیار سریعی را ارائه می دهد و در حالت بهره وری بالا به 37000 cph می رسد. انواع مختلف سر مانند H24G، H08M، و H02F ظرفیت تولید انعطاف پذیری را برای اندازه های مختلف قطعات فراهم می کند. این قابلیت سرعت بالا آن را برای مونتاژ PCB تلفن همراه و تولید لوازم الکترونیکی در مقیاس بزرگ ایده آل می کند. دقت پایدار را حتی در شرایط کار مداوم حفظ می کند و خروجی بالا با نرخ عیب کم را تضمین می کند.
ماشین FUJI SMT از فناوری حسگر پیشرفته برای نظارت بر مکان در زمان واقعی استفاده می کند. از برداشتن قطعات تا قرار دادن، هر مرحله برای اطمینان از دقت و ثبات بررسی می شود. این سیستم از قرارگیری با دقت بالا با دقت 0.025 ± میلی متر در حالت های بهینه پشتیبانی می کند. این باعث کاهش خطاهای قرارگیری و بهبود عملکرد محصول می شود. این امر به ویژه برای طرح های PCB با چگالی بالا که در گوشی های هوشمند مدرن و دستگاه های الکترونیکی پیشرفته استفاده می شود بسیار مهم است.
سیستم NXTR طیف وسیعی از اندازههای اجزا را پشتیبانی میکند، از تراشههای بسیار کوچک گرفته تا قطعات بزرگتر آی سی و سطح برد. پیکربندی های مختلف سر اجازه می دهد تا تولید بهینه برای انواع محصول مخلوط شود. این انعطاف پذیری آن را برای کارخانه های EMS با تغییرات مکرر محصول مناسب می کند. این عملکرد پایدار را در مورد نیازهای مختلف تولید تضمین می کند در حالی که سرعت و دقت بالا را حفظ می کند و آن را به یک راه حل قوی برای محیط های تولید پویا تبدیل می کند.
| مشخصات
مشخصات پایه | |
اندازه PCB (LXW) | 48 × 48 میلی متر تا 774 × 610 میلی متر (نقاله دوگانه) * |
ظرفیت فیدر | تا 130 (نوار 8 میلی متر) |
دقت قرار دادن | H24G: +/-0.025 میلیمتر (حالت استاندارد) / +/-0.038 میلیمتر (حالت اولویت بهرهوری، در حال توسعه) (3sigma) cpk≥1.00 |
ابعاد ماشین | طول: 1280 میلی متر، عرض: 2656 میلی متر، ارتفاع: 1556 میلی متر |
قرار دادن سرها | |||||
H24G | H08M | H02F | H01 | OF | |
مقدار نازل | 24 | 8 | 2 | 1 | 1 |
توان عملیاتی (cph) | 37000 cph (حالت اولویت بهره وری، در حال توسعه) | 13000 | 7300 | 4200 | 3000 |
اندازه قطعه (میلی متر) | 03015 میلیمتر تا 5×5 | ارتفاع 0603 (0201') تا 45 x 45 | 1608 (0603') تا 74 x 74 (32 x 180) | 1608 (0603') تا 74 x 74 (32 x 180) | |
بررسی حضور قطعه | ○ | ○ (H08MQ) | ○ | x | |
تامین قطعات نوار | ○ | ○ | ○ | ○ | |
چوب | x | ○ | ○ | ○ | |
سینی | x | ○ | ○ | ○ | |
DynaHead (DX) | ||||
مقدار نازل | 12 | 4 | 1 | |
توان عملیاتی (cph) | عملکرد 27000 | 12000 | 5800 | |
اندازه قطعه (میلی متر) | 0402 (01005') تا 12.5 میلی متر مورب و Y 7.5 میلی متر یا کمتر است | ارتفاع 1608 (0603') تا 15 x 15 | 1608 (0603') تا 74 x 74 (32 x 100) | |
دقت قرار دادن (ارجاع بر اساس | +/-0.038 (+/-0.050) میلی متر (3σ) cpk≥1.00 | +/-0.040 میلی متر (3σ) cpk≥1.00 | +/-0.030 میلیمتر (3σ) cpk≥1.00 | |
بررسی حضور قطعه | o | x | o | |
تامین قطعات | نوار | o | o | o |
چوب | x | o | o | |
سینی | x | o | o | |
*برای شرایط عملیاتی خاص و مشخصات دقیق با ICT تماس بگیرید.
| لیست تجهیزات خط SMT
خط مونتاژ SMT ما دارای تجهیزات پیشرفته برای مونتاژ PCB کارآمد و دقیق است. خط SMT کاملاً خودکار شامل یک لودر، یک چاپگر خودکار برای کاربرد دقیق خمیر لحیم کاری، یک دستگاه انتخاب و جابجایی برای قرار دادن دقیق قطعات، یک کوره جریان مجدد برای لحیم کاری مطمئن و یک سیستم AOI برای بازرسی کامل نقص است. این خط تولید PCBA با کیفیت بالا، عملکرد روان، قابلیت اطمینان بالا و مونتاژ SMT کم هزینه را تضمین می کند و نیازهای مختلف صنعت را برآورده می کند.
FUJI Pick and Place Machine بخشی از یک اکوسیستم کامل تولید SMT است. این یکپارچه با چاپگرهای خمیر لحیم کاری، سیستم های بازرسی SPI، کوره های جریان مجدد، ماشین های بازرسی AOI و تجهیزات جابجایی PCB کار می کند. این ادغام فرآیند تولید کاملاً خودکار را از بارگذاری PCB تا بازرسی نهایی تضمین می کند. ICT راهحلهای کلید در دست SMT را ارائه میکند که به کارخانهها کمک میکند تا خطوط تولید کارآمد، پایدار و هوشمند را برای تولید جهانی الکترونیک بسازند.
| ویدئوی موفقیت مشتری
ICT با موفقیت پروژه نصب و آموزش کامل خط تولید SMT را در الجزایر برای تولید تلفن همراه ارائه کرد. این سیستم شامل لودر SMT، چاپگر شابلون ICT-4034، سیستم SPI، محلول FUJI Pick and Place Machine، اجاق مجدد Lyra 733، سیستم بازرسی AOI و تجهیزات جابجایی PCB است.
در طول یک ماه پشتیبانی در محل، مهندسین ما آموزش نصب، اشکال زدایی و اپراتور را تکمیل کردند. FUJI SMT Pick and Place Machine نقش کلیدی در دستیابی به تولید پایدار با سرعت بالا با دقت ثابت ایفا کرد. مشتری با موفقیت تولید انبوه را آغاز کرد و بازخورد مثبتی در مورد پایداری تجهیزات و پشتیبانی فنی ICT ارائه کرد.
| خدمات و پشتیبانی آموزشی
ICT پشتیبانی فنی کامل جهانی را برای خطوط تولید SMT از جمله نصب، برنامه نویسی، اشکال زدایی و آموزش اپراتور ارائه می دهد. مهندسان ما از مشتریان در محل و آنلاین پشتیبانی می کنند و از راه اندازی سریع تولید و عملکرد پایدار اطمینان می دهند. آموزش عملیات، نگهداری و بهینه سازی تولید را پوشش می دهد. این به مشتریان کمک می کند تا به سرعت بر ماشین انتخاب و مکان FUJI تسلط پیدا کنند و به تولید SMT کارآمد با کاهش زمان خرابی و بهره وری بهتر دست یابند.
| ستایش مشتری
مشتریان عملکرد ماشین انتخاب و مکان FUJI را به دلیل پایداری و قابلیت تولید با سرعت بالا بسیار تشخیص می دهند. آنها از نصب و آموزش حرفه ای ارائه شده توسط مهندسان فناوری اطلاعات و ارتباطات قدردانی می کنند. سیستم تغذیه هوشمند و کنترل دقیق مکان اغلب به عنوان مزایای کلیدی برجسته می شوند. مشتریان همچنین برای خدمات پاسخگویی سریع، بسته بندی ایمن و پشتیبانی قابل اطمینان حمل و نقل جهانی ما ارزش قائل هستند، که اجرای بدون مشکل پروژه را از تحویل تا تولید تضمین می کند.
| گواهینامه ما
تجهیزات ICT با استانداردهای جهانی از جمله CE، RoHS، ISO9001 و چندین فناوری ثبت شده مطابقت دارند. این گواهینامه ها ایمنی، قابلیت اطمینان و عملکرد پایدار را در محیط های صنعتی تضمین می کند. هر سیستم FUJI SMT Pick and Place Machine قبل از تحویل به شدت آزمایش می شود. فرآیند کنترل کیفیت ما عملکرد ثابت و قابلیت اطمینان طولانی مدت را برای برنامه های جهانی تولید SMT تضمین می کند.
| درباره ICT و Factory
ICT یک ارائه دهنده راه حل SMT با بیش از 20 سال تجربه در تجهیزات تولید الکترونیک است. ما به بیش از 1700 مشتری در بیش از 80 کشور در سراسر جهان خدمات ارائه کرده ایم. شرکت ما تحقیق و توسعه، تولید، فروش و خدمات فنی را برای ارائه راه حل های کامل کارخانه SMT یکپارچه می کند. با توانایی مهندسی قوی و کنترل کیفیت دقیق، به مشتریان کمک می کنیم تا کارخانه های SMT کارآمد، هوشمند و مقیاس پذیر را از شروع تا تولید انبوه بسازند.
