ICT-S300
I.C.T
smt pcb metal coating machines
| مقدار: | |
|---|---|

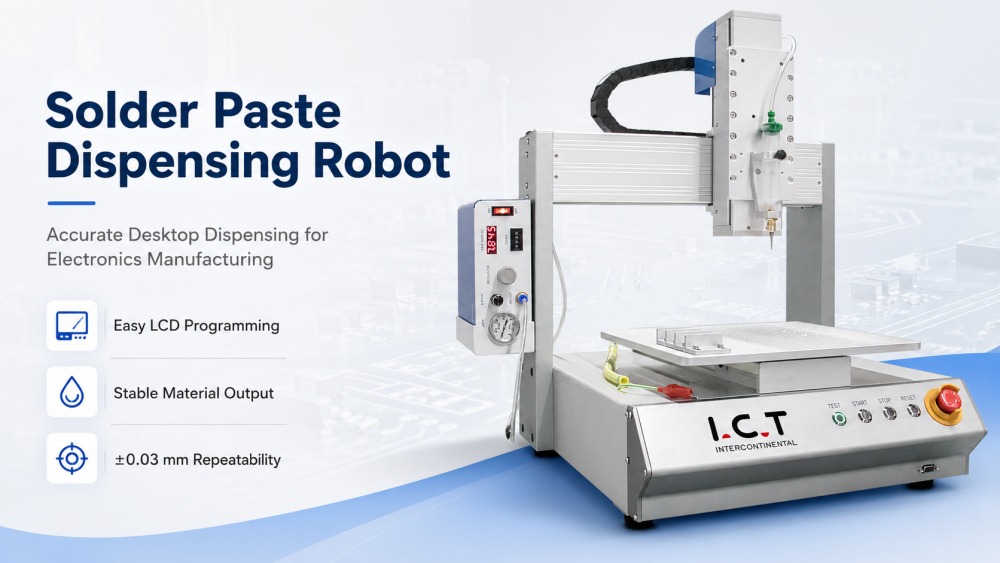

دستگاه ICT Desk Automatic Jet Dispensing Machine برای سازندگانی ساخته شده است که به کاربرد مواد کنترل شده روی مجموعه های PCB، محصولات LED، قطعات نیمه هادی، اجزای نوری و ماژول های الکترونیکی کوچک نیاز دارند. این چسب از چسب UV، چسب AB، اپوکسی، چسب سفید، چسب رسانای EMI، سیلیکون، چسب نقره، چسب قرمز، خمیر لحیم کاری، خمیر حرارتی و سایر مواد رایج مورد استفاده در تولید الکترونیک پشتیبانی می کند. اپراتورها می توانند مسیرهای توزیع را از طریق کنترلر LCD دستی آموزش دهند و مقادیر کلیدی مانند سرعت، زمان توزیع، زمان توقف و اندازه خروجی را تنظیم کنند. با گزینههای 300×300 میلیمتر، 400×400 میلیمتر، و 500×500 میلیمتر، روشی عملی را در اختیار کارخانهها قرار میدهد تا بدون اشغال فضای کف بزرگ، توزیع دقیق را انجام دهند.

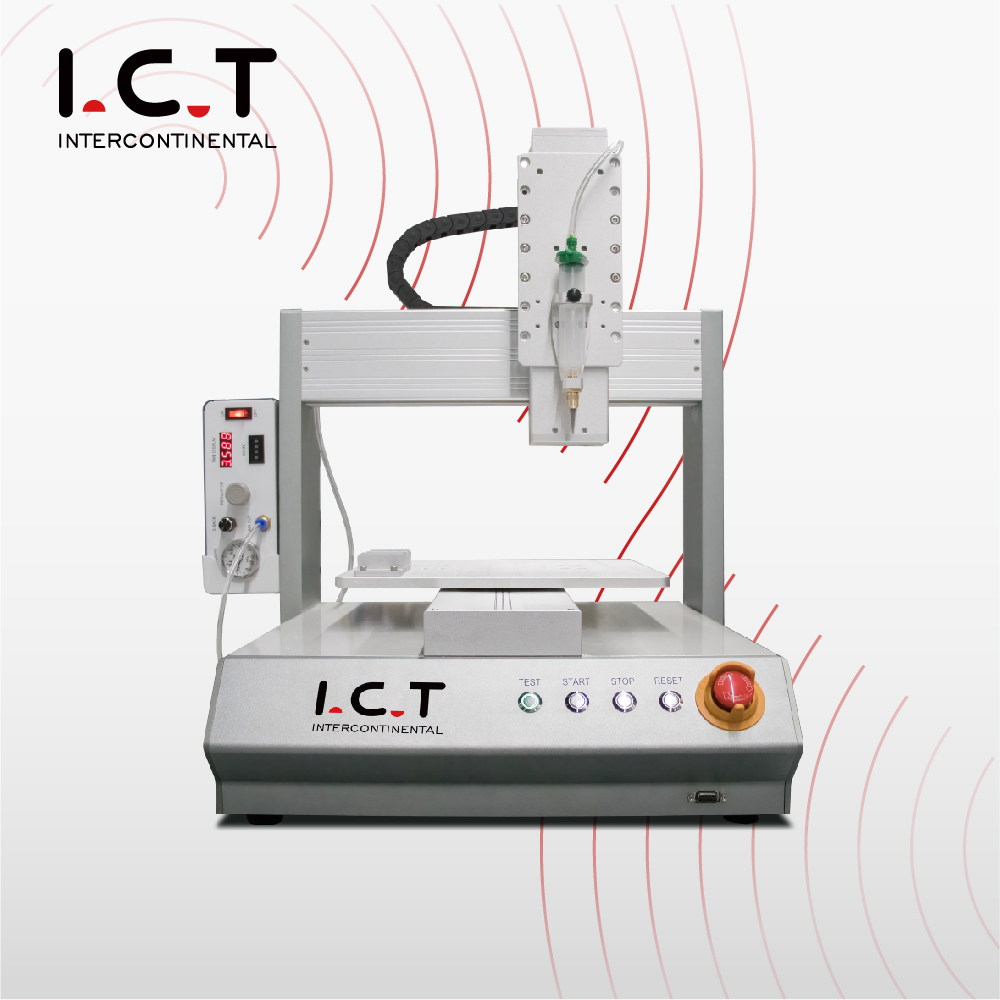

هر کارخانه ای در روز اول نیازی به یک تلگراف داخلی بزرگ ندارد. بسیاری از تیم ها ابتدا به یک ماشین فشرده نیاز دارند که بتواند در نزدیکی یک مهندس، تکنسین یا سلول تولیدی کوچک قرار گیرد. دستگاه ICT-S300 Desk Jet Dispensing Machine برای این نوع کار طراحی شده است. این به اپراتورها توزیع کنترل شده را در یک قالب رومیزی می دهد و آن را برای نمونه ها، کارهای تعمیر، اجرای آزمایشی و تولید محصول ترکیبی مناسب می کند. دستگاه را می توان بدون تغییر کل طرح کارخانه در یک اتاق مهندسی یا منطقه تولید قرار داد. برای مشتریانی که خواهان کنترل بهتر نسبت به توزیع دستی هستند اما همچنان به انعطاف پذیری نیاز دارند، این ساختار یک گام بسیار عملی به جلو است.
یک کارگاه الکترونیک واقعی به ندرت فقط از یک مایع استفاده می کند. یک روز ممکن است به خمیر لحیم کاری نیاز داشته باشد. یک روز دیگر ممکن است به اپوکسی، سیلیکون، چسب UV، چسب قرمز، چسب نقره یا خمیر حرارتی نیاز داشته باشد. این دستگاه برای طیف وسیع تری از فرآیند طراحی شده است. این می تواند از تثبیت قطعات الکترونیکی PCB، توزیع LED، اتصال لنز نوری، اتصال تراشه، پوشش سخت افزاری، آب بندی باتری و سایر کارهای کاربردی پشتیبانی کند. این باعث می شود که آن را بیشتر از یک دستگاه توزیع کننده PCB تک منظوره تبدیل کند. برای کارخانه هایی که انواع مختلفی از محصولات را مدیریت می کنند، سازگاری مواد به یک ماشین کمک می کند تا کارهای بیشتری را پوشش دهد. همچنین به مهندسان فرآیند فضای بیشتری برای آزمایش و بهبود روش های تولید می دهد.
این دستگاه می تواند مسیرهای توزیع برای نقاط، خطوط مستقیم، سطوح، کمان ها، دایره ها، منحنی های نامنظم و مسیرهای سه بعدی غیر مسطح ایجاد کند. این مهم است زیرا شکل PCB و اجزاء اغلب تمیز یا ساده نیستند. این ماده ممکن است نیاز داشته باشد که در اطراف یک جزء کوچک، در سراسر یک لبه منحنی، یا در یک ناحیه اتصال محدود بچرخد. این سیستم همچنین از کار آرایه، مرور گرافیکی، توابع بیضی سه بعدی، درج گرافیک رایج و ویرایش گروهی پشتیبانی می کند. این ابزارها به اپراتورها کمک می کنند تا از کار دستی به کار ماشینی تکرار شونده حرکت کنند. نتیجه کنترل بهتر بر نحوه قرارگیری مواد و محل توقف آن است.
کیفیت توزیع اغلب در انتهای سوزن نشان داده می شود. اگر برش ضعیف باشد، اپراتور ممکن است باطله، نشتی، مواد اضافی یا نقاط ناهموار را ببیند. این دستگاه توزیع کننده از یک کنترلر توزیع اختصاصی برای پایدار نگه داشتن خروجی و بهبود شکستن چسب استفاده می کند. همچنین با عملکرد ضد پخت خودکار طراحی شده است که به کاهش انسداد سوزن در هنگام استفاده مکرر کمک می کند. این هنگام کار با موادی که ممکن است در حین کار خشک، ضخیم یا تغییر رفتار دهند، مفید است. برای تیم های تولید، خروجی تمیزتر به معنای توقف های کمتر برای تمیز کردن و تعداد کمتری تخته هایی است که نیاز به اصلاح دستی دارند. پیشرفتهای کوچک در اینجا میتوانند در زمان واقعی در خط صرفهجویی کنند.
این سیستم می تواند 999 فایل فرآیند توزیع را با حداکثر 65535 امتیاز در هر فایل ذخیره کند. این به دستگاه حافظه کافی برای بسیاری از محصولات، وسایل یا نسخه های فرآیندی مختلف می دهد. هنگامی که یک دستور تکرار برمی گردد، اپراتور نیازی به بازسازی مسیر کامل از ابتدا ندارد. یک فایل ذخیره شده را می توان باز کرد، بررسی کرد، تنظیم کرد و دوباره استفاده کرد. این به کاهش زمان راهاندازی کمک میکند و دادههای فرآیند اثبات شده را برای کارهای آینده در دسترس نگه میدارد. برای شرکتهایی که دستههای کوچک، نمونههای مهندسی یا محصولات خاص مشتری را انجام میدهند، ذخیرهسازی قوی برنامه باعث سازماندهی بیشتر تولید میشود. همچنین به اپراتورهای جدید کمک می کند به جای حدس زدن، تنظیمات آزمایش شده را دنبال کنند.
دستگاه ICT Desk Automatic Jet Dispensing Machine می تواند با نرم افزار Logoshop کار کند و فرمت های فایل مانند NC، AI، DXF، JPG، BMP و فایل های اسکن شده را وارد کند. این به پر کردن شکاف بین طراحی مهندسی و عملیات تولید کمک می کند. اگر مشتری از قبل دادههای ترسیمی یا اطلاعات گرافیکی داشته باشد، تیم میتواند از آن برای آمادهسازی مسیرهای توزیع مؤثرتر استفاده کند. این امر نیاز به آموزش هر نکته را با دست کاهش می دهد. این به ویژه زمانی مفید است که محصولات اغلب تغییر می کنند یا زمانی که شکل توزیع ساده نیست. برای مهندسان فرآیند، این ویژگی مسیر تمیزتری از طراحی محصول تا اجرای ماشین را ارائه می دهد.
| مشخصات دستگاه پخش جت اتوماتیک رومیزی:
| مورد | I.CT-S300 | I.CT-S300L | I.CT-S500 |
|---|---|---|---|
| منطقه کار | 300 (X) × 300 (Y) × 95 (Z) میلیمتر | 400 (X) × 400 (Y) × 95 (Z) میلیمتر | 500 (X) × 500 (Y) × 95 (Z) میلیمتر |
| اندازه دستگاه | 490 (L) × 528 (W) × 679 (H) میلیمتر | 590 (L) × 628 (W) × 679 (H) میلی متر | 690 (L) × 728 (W) × 679 (H) میلی متر |
| سرعت سفر | 400 میلیمتر بر ثانیه (XY)، 200 میلیمتر بر ثانیه (Z) | 400 میلیمتر بر ثانیه (XY)، 200 میلیمتر بر ثانیه (Z) | 400 میلیمتر بر ثانیه (XY)، 200 میلیمتر بر ثانیه (Z) |
| حداکثر بار | 8 کیلوگرم | 8 کیلوگرم | 8 کیلوگرم |
| حالت رانندگی | موتور پله + تسمه + ریل راهنمای خطی دقیق | موتور پله + تسمه + ریل راهنمای خطی دقیق | موتور پله + تسمه + ریل راهنمای خطی دقیق |
| تکرارپذیری XYZ | 0.03 ± میلی متر | 0.03 ± میلی متر | 0.03 ± میلی متر |
| سیستم عامل | پنل LCD / دستگاه برنامه نویسی دستی | پنل LCD / دستگاه برنامه نویسی دستی | پنل LCD / دستگاه برنامه نویسی دستی |
| ظرفیت برنامه | 999 فایل پارامتر، 65535 امتیاز در هر فایل | 999 فایل پارامتر، 65535 امتیاز در هر فایل | 999 فایل پارامتر، 65535 امتیاز در هر فایل |
| الگوی حرکت | 3 محور نقطه به نقطه، خط ممتد، قوس | 3 محور نقطه به نقطه، خط ممتد، قوس | 3 محور نقطه به نقطه، خط ممتد، قوس |
| منبع تغذیه | AC220V، 50/60Hz، 0.5kW | AC220V، 50/60Hz، 0.5kW | AC220V، 50/60Hz، 0.5kW |
| وزن | حدود 35 کیلوگرم | حدود 45 کیلوگرم | حدود 55 کیلوگرم |
* ICT روی کیفیت و عملکرد کار می کند، مشخصات و ظاهر ممکن است بدون اطلاع خاصی به روز شود. اگر متفاوت است، لطفا لیست جدید را دنبال کنید.
| لیست تجهیزات خط پوشش PCBA
این محصول را می توان در داخل محلول تولید پوشش و توزیع ICT قرار داد. محصولات مرتبط ممکن است شامل سیستمهای توزیع رومیزی یا درون خطی، ماشینهای پوشش منسجم، اجاقهای پخت UV، اجاقهای پخت IR، نوار نقالههای PCB، پوشش AOI، و تجهیزات جداسازی PCBA باشند. در این گردش کار، دستگاه توزیع کننده چسب، خمیر، سیلیکون، مواد حرارتی یا مایع محافظ را در موقعیت های انتخاب شده اعمال می کند. دستگاه پوشش می تواند از مناطق PCB بزرگتر محافظت کند، در حالی که تجهیزات پخت واکنش مواد را پس از اعمال کامل می کنند. AOI از بررسی فرآیند پشتیبانی میکند و تجهیزات جدا کردن صفحه به اتمام مرحله جداسازی برد کمک میکنند. برای مشتریانی که یک منطقه پوشش و توزیع کامل تر می سازند، این ماشین ها را می توان بر اساس اندازه تخته، نوع مواد، سرعت و چیدمان انتخاب کرد.
| نام محصول | هدف در خط پوشش PCBA |
|---|---|
برای محافظت در برابر گرد و غبار، ضد آب و ضد انفجار، پوشش های محافظ دقیقی را روی بردهای مدار اعمال می کند. | |
پوشش ها را با نور مادون قرمز یا UV سفت می کند و محافظت بادوام و قوی را تضمین می کند. | |
برای پردازش کارآمد، بردهای مدار را به آرامی از طریق خط پوشش منتقل می کند. | |
PCB را برای خط تولید تهیه و ذخیره می کند و ورودی و خروجی صاف را تضمین می کند. | |
| پوشش منسجم AOI | کیفیت پوشش را بازرسی می کند و عیوب را برای اطمینان از استانداردهای بالا تشخیص می دهد. |
