PCB Laser Marking
| مقدار: | |
|---|---|

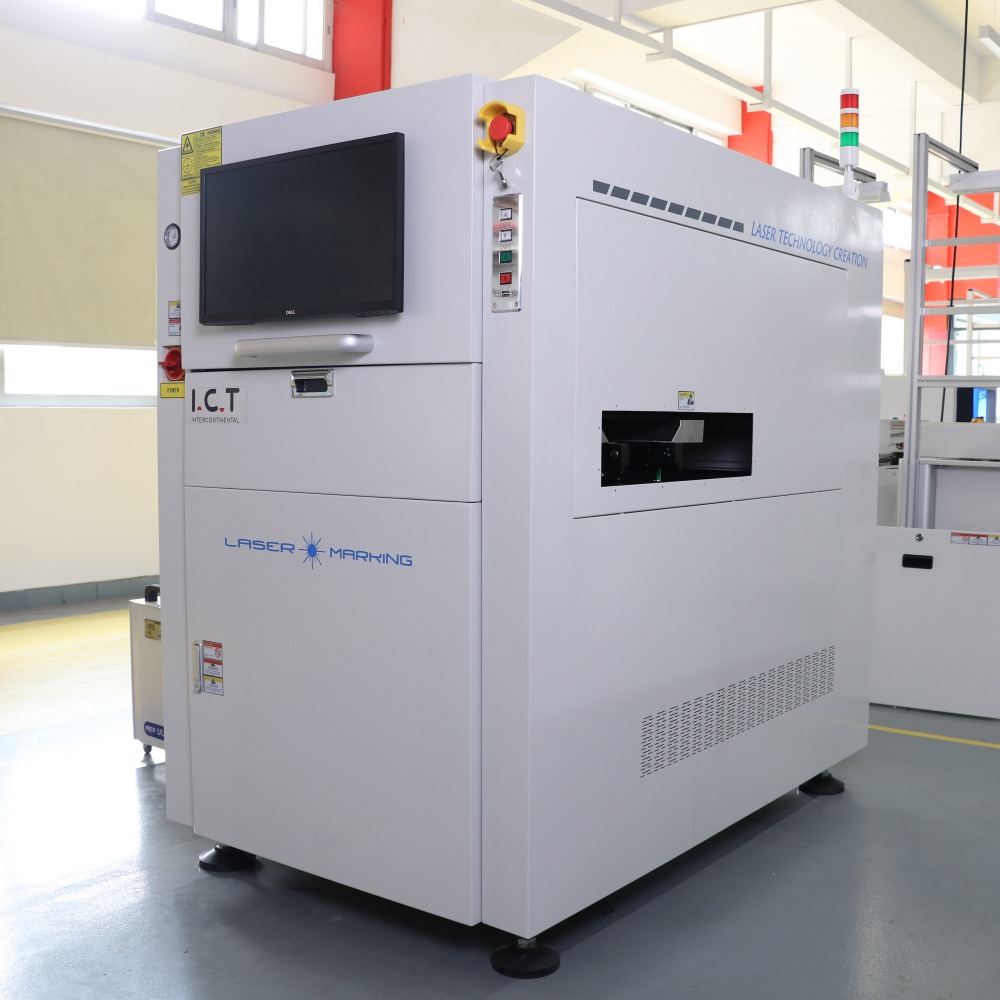

| دستگاه های همه کاره علامت گذاری لیزری برای ردیابی PCB
ماشینهای علامتگذاری لیزری روشی بدون تماس و با دقت بالا برای علامتگذاری متن، بارکد، کد QR و گرافیک به طور مستقیم بر روی PCB در خطوط SMT ارائه میکنند. آنها دقت 0.05 ± میلی متر را ارائه می دهند و اندازه برد تا 510 × 460 میلی متر را در چهار مدل ICT-400، 460، 510 و 510L ارائه می دهند. گزینه های لیزر شامل UV برای سطوح ظریف، سبز برای پلاستیک، فیبر برای فلزات، و CO2 برای FR4، با نوع دستگاه مارک لیزر فیبر 50 واتی که در آثار رسانا و نواحی فلزی عالی است. این سیستم برای تبادل بلادرنگ داده های MES به خطوط مونتاژ متصل می شود و حالت های آنلاین و آفلاین را ارائه می دهد. بدون جوهر، برچسب یا حلال، هزینه های مصرفی را حذف می کند، از آلودگی جلوگیری می کند و از مشکلات علامت گذاری تکراری جلوگیری می کند. این ماشینها با قابلیت سرعت 7000 میلیمتر بر ثانیه با خروجی پایدار، علائم واضح و ماندگاری را تضمین میکنند که از قابلیت ردیابی کارآمد پشتیبانی میکنند و نیازهای سختگیرانه کیفیت در تولید لوازم الکترونیکی را برآورده میکنند.
| نشان
سیستم رانندگی قوی برای حرکت روان
سیستم رانندگی دارای طراحی تعلیق پل قوسی است که با پیچ های توپی با کیفیت بالا و راهنماهای خطی از تامین کنندگان مورد اعتماد TBI و HIWIN/PMI جفت شده است. دو سروو موتور مجزا با دقت بالا به طور مستقل محورهای X و Y را کنترل میکنند و موقعیت دقیق را در وزنهای مختلف برد حفظ میکنند. زنجیر مخزن بسته انعطافپذیر، که توسط پروفیلهای کمکی پشتیبانی میشود، سفری ثابت و کم لرزش را در طول عملیات طولانیمدت ارائه میدهد. یک پوشش گرد و غبار عملی از اجزای کلیدی در برابر آلاینده ها محافظت می کند که فرکانس تمیز کردن و هزینه های کلی نگهداری را کاهش می دهد. این مهندسی جامد باعث میشود که دستگاههای علامتگذاری لیزری به طور مداوم در محیطهای SMT با سرعت بالا کار کنند، و به طور مستقیم به قرار دادن علامت قابل اعتماد و کاهش زمان خرابی خطوط کمک میکند.
سیستم علامت گذاری انعطاف پذیر برای کاربردهای گسترده
اپراتورها از بین لیزرهای UV، Green، Fiber یا CO2 بر اساس نوع مواد و نیازهای تولید انتخاب می کنند. هر لیزر طول موج پایدار، دقت بالا و عمر طولانی را برای استفاده روزانه قابل اعتماد حفظ می کند. کالیبراسیون کارخانه فاصله کانونی را با دقت تنظیم می کند و تنظیمات دستی را حذف می کند، در حالی که محور Z به طور خودکار با ارتفاع برد مطابقت دارد. روش های خنک کننده به طور خاص برای هر لیزر برای جلوگیری از مشکلات حرارتی در اجراهای مداوم انتخاب می شوند. پیکربندی پرتوهای چندگانه به طور موثر طرحبندیهای پیچیده و سطوح چالشبرانگیز را مدیریت میکند. این سیستم قابل انطباق به ماشینهای علامتگذاری لیزری اجازه میدهد تا علائم تیز و یکنواختی تولید کنند که الزامات قابلیت ردیابی را در فرآیندهای مختلف مونتاژ الکترونیکی برآورده میکند.
سیستم حمل و نقل حفاظتی برای جابجایی ایمن
مدلهایی با عملکرد تلنگر یکپارچه، PCBهای دو طرفه را در یک چرخه پردازش میکنند و نیازهای پیچیده علامتگذاری را به طور موثر برطرف میکنند. ریل های راهنمای قطعه بندی شده از تسمه های ضد الکتریسیته ساکن ESD برای محافظت از اجزای حساس در برابر تخلیه استاتیک استفاده می کنند. تسمه های سنکرون با استحکام بالا سرعت قابل تنظیمی را برای همسویی با جریان خط ارائه می دهند، در حالی که دستگاه های کششی اختصاصی تسمه ها را در شرایط بهینه نگه می دارند. پیچ های توپ و شفت های سفت و سخت تنظیم عرض همزمان را امکان پذیر می کند، موازی کامل ریل جلو به عقب را تضمین می کند و از ناهماهنگی تخته جلوگیری می کند. بافل سیلندر دقت توقف خوبی را ارائه می دهد. این عناصر ترکیب می شوند تا PCB ها را به آرامی و با دقت حرکت دهند و از تولید بی وقفه و بازده گذر اول بالا پشتیبانی می کنند.
سیستم کنترل قابل اعتماد برای عملکرد ایمن
طرح کنترل از سیمکشی سازمانیافته و برچسبگذاری واضح استفاده میکند که بررسیها و تعمیرات روتین را ساده میکند. درایوها و موتورهای سروو با دقت بالا حرکت صاف و بدون لرزش را در سراسر منطقه کار تضمین می کنند. خنک کننده کانوکشن هوا به طور موثر تجمع گرما را در تنظیمات تولید مدیریت می کند. برد کنترل یکپارچه ICT با نیازهای ساده تعمیر و نگهداری به طور قابل اعتماد عمل می کند. یک سوئیچ مستقل حفاظت از نشت ایمنی الکتریکی را اضافه می کند و مطابقت کامل با استانداردهای CE و UL الزامات جهانی را برآورده می کند. این طراحی عملی باعث میشود که دستگاههای علامتگذاری لیزری به طور ایمن و قابل پیشبینی کار کنند و به جای عیبیابی، روی خروجی تمرکز کنند.
رابط اپراتور با کاربری آسان
این رابط یک طرح هدایت شده و بصری ارائه می دهد که زمان آموزش را برای اپراتورها کاهش می دهد. این برنامه که بر روی یک پلت فرم ویندوز واقعی ساخته شده است، چندین برنامه را برای تغییر سریع محصول ذخیره می کند. اسکن فول فریم الگوهای تراز را مستقیماً روی صفحه نمایش می دهد و برنامه نویسی را تسریع می بخشد. قرار دادن دوربین کواکسیال مراحل کالیبراسیون اضافی را حذف می کند. پورت های استاندارد MES از اتصالات سیستم کارخانه بدون درز با پروتکل های سفارشی در دسترس پشتیبانی می کنند. این ویژگیها خطاها را به حداقل میرسانند، زمان راهاندازی را کوتاه میکنند و به ادغام دستگاههای علامتگذاری لیزری بهطور روان در جریانهای کاری SMT موجود کمک میکنند.
| مشخصات
| پارامتر | I.CT-400 | I.CT-460 | I.CT-510 | I.CT-510L |
|---|---|---|---|---|
| حداکثر اندازه PCB | 380 × 380 میلی متر | 510 × 450 میلی متر | 510 × 400 میلی متر | 510 × 460 میلی متر |
| محدوده علامت گذاری | 280 × 380 میلی متر | 460 × 450 میلی متر | 430 × 400 میلی متر | 510 × 460 میلی متر |
| عملکرد چرخش PCB | بله (بالغ داخلی) | بله (بالغ داخلی) | هیچ | هیچ |
| ابعاد ماشین | 835 × 1488 × 1566 میلی متر | 974 × 1528 × 1616 میلی متر | 1054 × 1568 × 1523 میلی متر | 1054 × 1470 × 1523 میلی متر |
| وزن دستگاه | 700 کیلوگرم | 800 کیلوگرم | 750 کیلوگرم | 800 کیلوگرم |
| دقت علامت گذاری | 0.05 ± میلی متر (برای همه یکسان) | 0.05 ± میلی متر (برای همه یکسان) | 0.05 ± میلی متر (برای همه یکسان) | 0.05 ± میلی متر (برای همه یکسان) |
| ضخامت PCB | 0.5-5 میلی متر (برای همه یکسان) | 0.5-5 میلی متر (برای همه یکسان) | 0.5-5 میلی متر (برای همه یکسان) | 0.5-5 میلی متر (برای همه یکسان) |
| سرعت علامت گذاری | <7000 mm/s (برای همه یکسان) | <7000 mm/s (برای همه یکسان) | <7000 mm/s (برای همه یکسان) | <7000 mm/s (برای همه یکسان) |
| انواع لیزر پشتیبانی می شود | UV، سبز، فیبر، CO₂ (برای همه یکسان) | UV، سبز، فیبر، CO₂ (برای همه یکسان) | UV، سبز، فیبر، CO₂ (برای همه یکسان) | UV، سبز، فیبر، CO₂ (برای همه یکسان) |
| ارتفاع ایمنی PCB | بالا <25 میلی متر، پایین <20 میلی متر (برای همه یکسان) | بالا <25 میلی متر، پایین <20 میلی متر (برای همه یکسان) | بالا <25 میلی متر، پایین <20 میلی متر (برای همه یکسان) | بالا <25 میلی متر، پایین <20 میلی متر (برای همه یکسان) |
نحوه انتخاب لیزر:
لیزر UV (355 نانومتر) : بهترین برای PCBهای حساس به حرارت، ماسک لحیم کاری FR4، مدارهای انعطاف پذیر. علامت گذاری سرد، حداقل آسیب، کنتراست بالا.
لیزر سبز (532 نانومتر) : ایده آل برای پلاستیک، ویفر سیلیکونی، سرامیک، پوشش های بازتابنده. جذب عالی، علائم بسیار ریز، تاثیر حرارت کم.
لیزر فیبر (1064 نانومتر) : مناسب برای فلزات، آثار مس/آلومینیوم، PCBهای فلزی. علائم عمیق، دائمی، سریع و با کنتراست بالا.
لیزر CO2 (10600 نانومتر) : مناسب برای استاندارد FR4، ماسک لحیم کاری، پوشش های آلی. پایدار، کنتراست خوب، مقرون به صرفه برای تخته های سفت و سخت.
| راه حل یکپارچه خط تولید SMT
ICT با کیفیت بالا را ارائه می دهد خطوط کامل SMT که برای بخش های خواستار مانند الکترونیک خودرو، دستگاه های پزشکی و روشنایی LED طراحی شده اند. خط با یک لودر خلاء PCB شروع می شود که PCB تمیز را وارد فرآیند می کند. بعد، یک چاپگر خمیر لحیم کاری خودکار خمیر را با دقت بالا رسوب می دهد. با سرعت بالا دستگاه قرار دادن PCB قطعات را به طور دقیق و کارآمد قرار می دهد. کورههای چند منطقهای Lyra اتصالات لحیم کاری قوی و قابل اعتماد ایجاد میکنند. پیشرفته دستگاه AOI برای به حداکثر رساندن بازده، عیوب را زود تشخیص می دهد. نوار نقاله های PCB قوی حرکت صاف و هماهنگ در ایستگاه ها را تضمین می کند. ماشین های تمیز کننده PCBA برای افزایش قابلیت اطمینان، باقی مانده های شار را حذف می کنند. تمام اتوماتیک محفظه نگهدارنده خمیر لحیم کاری و محفظه تمپر کیفیت خمیر را همیشه حفظ می کند. این راه حل یکپارچه بازدهی بالا، هزینه های کمتر و عملکرد ثابت را ارائه می دهد که با تعهد خدمات کامل ICT از نصب تا پشتیبانی فنی مداوم پشتیبانی می شود.
| مورد پروژه مشتری
ICT نصب خارج از کشور و تست پذیرش کارخانه (FAT) را برای دو خط تولید کامل SMT در یک سازنده ابزار زیبایی در آمریکای شمالی تکمیل کرد. هر دو خط پذیرش تولید را به آرامی پشت سر گذاشتند. هر خط دارای ماشینهای علامتگذاری لیزری ما برای قابلیت ردیابی قابل اعتماد، چاپگر SMT با SPI، نصبکننده پاناسونیک، اجاق باز جریان هلر، بازرسی AOI، نوار نقالههای PCB، دستگاه تمیزکننده PCBA، و کابینت ذخیرهسازی و گرمکننده خمیر لحیم کاری خودکار بود. مهندسان راهاندازی در محل را انجام دادند، آموزشهای کامل و فرآیندهای بهینهسازی را برای مطابقت با نیازهای دقیق ارائه کردند. مشتری اکنون خطوط پایدار و با کارایی بالا را راه اندازی می کند که قادر به پشتیبانی از تولید گسترده محصولات زیبایی و مراقبت شخصی با کیفیت هستند.
| خدمات جهانی و پشتیبانی آموزشی
ICT کمک های فنی کاملی را ارائه می دهد که با نصب حرفه ای در محل و راه اندازی برای راه اندازی سریع شروع می شود. آموزش عملکرد ماشین، استفاده از نرم افزار، برنامه نویسی، تعمیر و نگهداری و عیب یابی اولیه را پوشش می دهد. مهندسان نکات بهینه سازی را برای افزایش کیفیت علامت گذاری و توان عملیاتی خط به اشتراک می گذارند. پشتیبانی پس از نصب شامل تشخیص سریع از راه دور، تحویل سریع قطعات یدکی و پیگیری های برنامه ریزی شده است. این تعهد مداوم زمان خرابی را به حداقل می رساند، عمر تجهیزات را افزایش می دهد و عملکرد را بالا نگه می دارد. مشتریان با دانستن اینکه دستگاه های مارک لیزری خدمات اختصاصی و پاسخگو در طول چرخه عمر خود دریافت می کنند، اطمینان پیدا می کنند.
| تجربه مشتری و مزایای عملیاتی
مشتریان اغلب مهندسان ما را به دلیل تخصص، توضیحات واضح و حل سریع مسائل مربوط به راه اندازی تحسین می کنند. بسیاری از دستگاه های مارک لیزری برای عملکرد پایدار، علائم تیز و یکپارچه سازی آسان قدردانی می کنند. نظرات مثبت بسته بندی ایمن و حمل و نقل جهانی ایمن را برجسته می کند که از تجهیزات در حال حمل و نقل محافظت می کند. پاسخ سریع به سوالات فنی اعتماد را تقویت می کند. به طور کلی، مشتریان برای ماشینهای قابل اعتماد همراه با خدمات دقیقی که از تولید ثابت و با کیفیت بالا پشتیبانی میکنند، ارزش قائل هستند.
| استانداردها، کنترل و انضباط تولید
ماشینهای ICT دارای گواهینامههای کلیدی هستند که ایمنی، انطباق با محیط زیست و استانداردهای کیفیت را تأیید میکنند. اینها شامل CE برای ایمنی الکتریکی، RoHS برای محدود کردن مواد خطرناک و ISO9001 برای مدیریت کیفیت ساختاریافته است. پتنت های متعدد از ویژگی های نوآورانه در کنترل لیزری، سیستم های حرکتی و یکپارچه سازی محافظت می کنند. این اعتبارنامه ها تأیید می کند که دستگاه های مارک لیزری الزامات جهانی را برآورده می کنند، مسئولانه عمل می کنند و از تولید کنندگان در سراسر جهان اعتماد کسب می کنند.
| درباره شرکت و کارخانه ICT
ICT تیم تحقیق و توسعه و تأسیسات تولیدی خود را در Dongguan، چین به مساحت 12000 متر مربع با 89 کارمند از جمله 20 مهندس راه اندازی می کند. از سال 2012، این شرکت به سرعت گسترش یافته است و اکنون به بیش از 1600 مشتری در 72 کشور خدمات می دهد. این کارخانه در هر مرحله تولید آزمایشات دقیقی را اعمال می کند که توسط یک سیستم مدیریت کیفیت جامع برای عملکرد ثابت پشتیبانی می شود. ما راهحلهای SMT سرتاسری را ارائه میکنیم - از برنامهریزی و تامین تجهیزات گرفته تا نصب، آموزش و بهبود فرآیند - به مشتریان کمک میکند تا سیستمهای تولیدی کارآمد و قابل اعتماد را در سطح جهانی بسازند.
