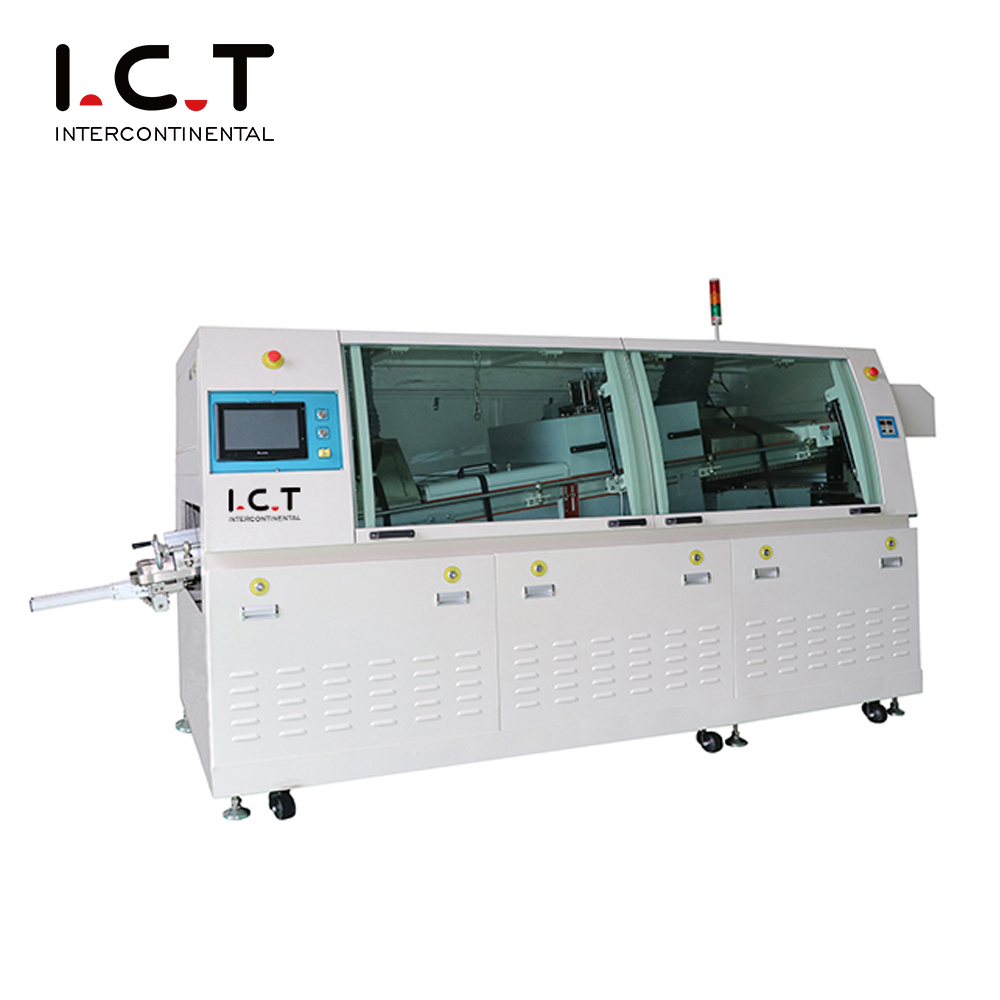

| سیستم لحیم کاری موجی بدون سرب – دستگاه لحیم کاری موجی بدون سرب
سیستم لحیم کاری موجی بدون سرب سری ICT W بهترین دستگاه لحیم کاری موجی است که برای خطوط تولید مدرن DIP و THT طراحی شده است. این سیستم لحیم کاری موج بدون سرب دارای نازل دقیق کورودا ژاپنی برای توزیع دقیق شار، مناطق گرمایش افقی کاملا مستقل برای کنترل دمای پایدار، و طراحی پیشرفته صرفه جویی در انرژی است که عملکرد عادی را تنها در ۷ کیلووات نگه می دارد. حفاظت از نیتروژن اختیاری اتصالات بدون اکسید را برای کاربردهای با قابلیت اطمینان بالا ارائه می دهد. این سیستم لحیم کاری موجی بدون سرب که به طور گسترده در کارخانه های خودروسازی، کنتورهای هوشمند و الکترونیک صنعتی مورد اعتماد است، عملکرد فوق العاده و یکپارچه سازی آسان را ارائه می دهد.
| نشان
نازل ژاپنی Kuroda با ناحیه اتمیزه قابل تنظیم و فیلتر هرمی، پوششی یکنواخت و کم ضایعات را در هر چرخه تولید می کند. دبی سنج دیجیتال و مخزن فشار پایدار بدون تأثیر مقدار باقیمانده شار را ثابت نگه می دارد - یک مزیت کلیدی برای سیستم لحیم کاری موجی بدون سرب در تولید مداوم THT.
محافظت در برابر دمای بیش از حد مستقل شخص ثالث به علاوه کنترل حلقه بسته PLC+PID چندین لایه ایمنی را فراهم می کند. نظارت بر زمان واقعی و توقف اضطراری فوری از اپراتورها و تجهیزات در طول کارکرد 24 ساعته بهترین دستگاه لحیم کاری موج محافظت می کند.
مناطق گرمایش افقی کاملاً مستقل با مسیر هوای گرم بسته و صفحات یکسو کننده دمای کاملاً یکنواخت را در هر تخته تضمین می کنند. گرم کردن فقط حدود 15 دقیقه طول می کشد و قدرت معمولی در 7 کیلو وات باقی می ماند - کارآمدترین گرمایش در بین سیستم های لحیم کاری مشابه بدون سرب.
| لیست تجهیزات خط DIP
| مدل | W4 | W3 | W2 |
| ابعاد: (میلی متر) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| وزن (کیلوگرم) | حدود 1500 کیلوگرم | حدود 1200 کیلوگرم | حدود 790 کیلوگرم |
| منبع تغذیه | 3P5W، 380/220V 50Hz | 3P5W، 380/220V 50Hz | 3P5W، 380/220V 50Hz |
| قدرت راه اندازی | 32 کیلووات | 24 کیلووات | 16 کیلووات |
| قدرت عملیات | 12 کیلو وات | 9 کیلو وات | 7 کیلو وات |
| سیستم کنترل | PLC | ||
| سیستم اسپری | |||
| روش انتقال | استپ موتور | ||
| فشار | 0.25Mpa--0.4Mpa | ||
| جریان لوکس | 10-100 میلی لیتر در دقیقه | ||
| قطر اگزوز | Φ200mm | ||
| ظرفیت اگزوز | 25 متر مکعب در دقیقه | ||
| سیستم پیش گرم کردن | |||
| حالت پیش گرم کردن | هوای گرم | ||
| حالت کنترل | PID + SSR | ||
| منطقه پیش گرمایش | 4 | 3 | 2 |
| طول پیش گرم کردن | 1800 میلی متر | 1600 میلی متر | 1200 میلی متر |
| دمای پیش گرم کردن | (دمای اتاق) -250 درجه سانتی گراد | ||
| زمان گرم کردن (دقیقه) | تقریباً 15 دقیقه (تنظیم 150 درجه سانتیگراد) | ||
| سیستم نقاله | |||
| اندازه PCB: LxW (mm) | حداقل: 80x60mm; حداکثر: 400x300 میلی متر | ||
| سرعت نقاله | 0-2000 (mm/min) | ||
| ارتفاع نقاله | 750+/-20 (mm) | ||
| انگشت | پنجه قلاب دوتایی (استاندارد) | ||
| کنترل عرض نوار نقاله | به صورت دستی | ||
| زاویه نوار نقاله | 4 تا 7 درجه | ||
| سیستم لحیم کاری | |||
| سبک دیگ لحیم کاری | درایو موتور مکانیکی | ||
| مواد دیگ لحیم کاری | تیتانیوم کامل (استاندارد FT) | ||
| دمای دیگ لحیم کاری | 300 درجه سانتیگراد | ||
| ظرفیت دیگ لحیم کاری | 350 کیلوگرم بدون سرب | 300 کیلوگرم بدون سرب | بدون سرب 250 کیلوگرم |
| دیگر | |||
| سیستم تمیز کردن انگشت | برس بزنید | ||
| لیست تجهیزات خط DIP
خط تولید DIP ما ابزارهای پیشرفته ای را برای مونتاژ PCB کارآمد و دقیق ارائه می دهد. خط DIP کاملاً خودکار شامل یک خط درج DIP برای قرار دادن دقیق قطعات، یک بارگذار موج برای ورود صاف PCB، یک تخلیه کننده موج برای خروج ایمن، و یک خط تسمه مونتاژ برای بررسی نهایی است. این خط تولید PCB DIP با کیفیت بالا عملکرد پایدار، درج THT قابل اعتماد و مونتاژ مقرون به صرفه را تضمین می کند و نیازهای صنایع مختلف را برآورده می کند. با طراحی های ماژولار و پشتیبانی جهانی از فناوری اطلاعات و ارتباطات، بهره وری را برای کارهای از طریق سوراخ افزایش می دهد.
| نام محصول | هدف در DIP Line |
|---|---|
به طور خودکار قطعات را روی PCB ها با دقت برای خط تولید DIP قرار می دهد. | |
لحیم کاری را ذوب می کند تا اتصالات جامد روی PCB ها در طول فرآیند THT plug-in ایجاد کند. | |

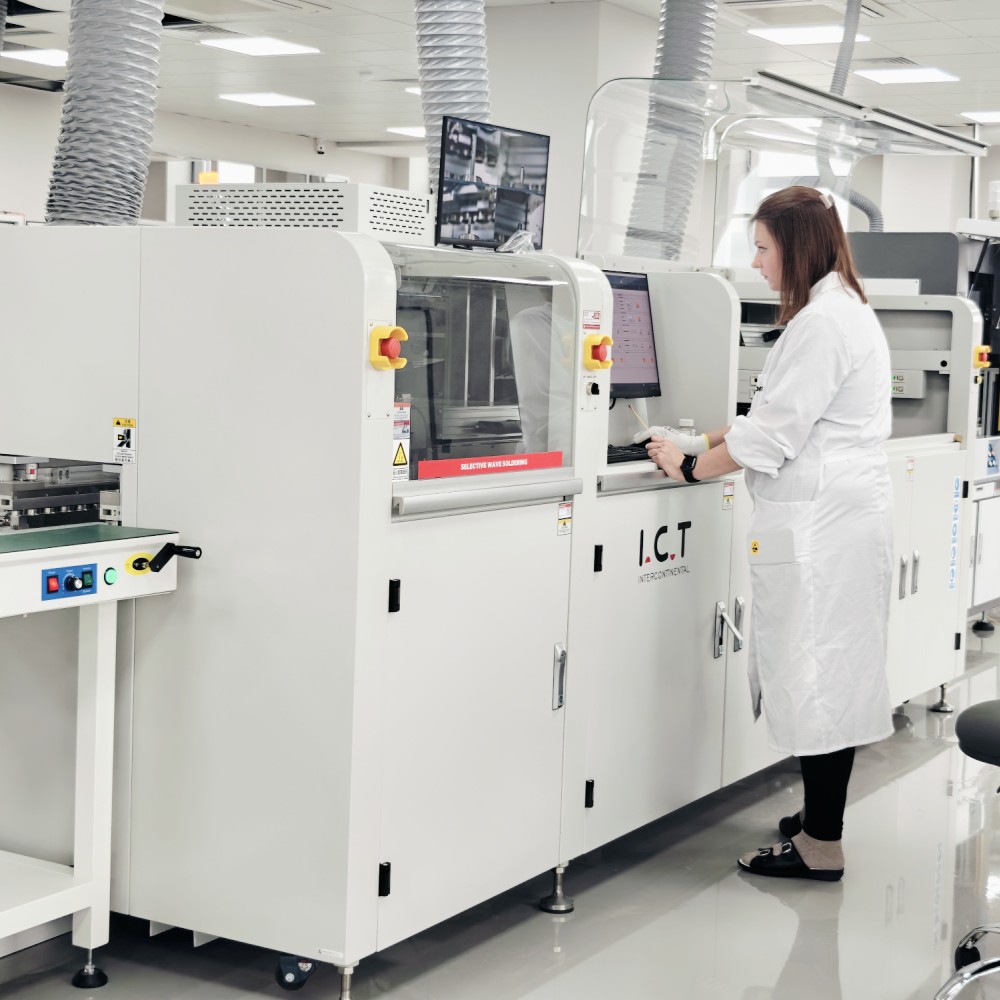

برای مونتاژ دقیق THT، لحیم کاری را به صورت انتخابی در مناطق خاص اعمال می کند | |
اتصالات لحیم کاری و عیوب قرارگیری روی PCB مونتاژ شده DIP را بررسی می کند. | |
کیفیت لحیم کاری داخلی و عیوب پنهان در قطعات THT را بررسی می کند. | |
تست کننده فناوری اطلاعات و ارتباطات | عملکرد الکتریکی و اتصال PCB مونتاژ شده را آزمایش می کند. |
PCB ها را برای مونتاژ و بازرسی کارآمد از طریق خط DIP به راحتی حمل می کند. |
| ویدئوی موفقیت مشتری
یک سازنده کنتور هوشمند اروگوئه ای بهترین دستگاه لحیم کاری موجی را برای حل مشکلات اکسیداسیون و ریزش بر روی تخته های پیچیده می خواست. ما سیستم لحیم کاری موجی بدون سرب سری W را با محافظت کامل از نیتروژن تحویل دادیم. مهندسان ما نصب و بهینه سازی فرآیند را در محل تکمیل کردند. این دستگاه تولید پایدار را تنها با 7 کیلو وات با عیوب صفر و مرطوب شدن کامل آغاز کرد. مشتری ویدیویی از عملکرد کامل دستگاه لحیم کاری موج بدون سرب به اشتراک گذاشت و پس انداز قابل توجه ماهانه را تأیید کرد. این پروژه به معیاری برای تولید لوازم الکترونیکی با کیفیت بالا در آمریکای لاتین تبدیل شده است.
| خدمات تخصصی و آموزش
ICT معتقد است هر سیستم لحیم کاری موجی بدون سرب آغازی برای همکاری طولانی مدت است. ما برنامهریزی طرحبندی کارخانه رایگان، اعزام مهندسان جهانی 48 ساعته، برنامههای آموزشی به زبان محلی، بهروزرسانیهای نرمافزاری مادامالعمر و قطعات یدکی را از 8 انبار خارج از کشور ارائه میکنیم - این اطمینان را میدهیم که بهترین دستگاه لحیم کاری موجی شما حداکثر خروجی را با ریسک صفر به دست میآورد.
| ستایش مشتری
مشتریان در سرتاسر جهان سیستم لحیم کاری موجی بدون سرب ما را به دلیل قابلیت اطمینان روزانه سنگ جامد، مصرف برق بسیار کم و اتصالات کامل تحت حفاظت نیتروژن تحسین می کنند. آنها به ویژه جعبه های چوبی صادراتی را که پس از حمل و نقل دریایی طولانی، عیب یابی تماس ویدیویی فوری از دفتر مرکزی، دست نخورده به دست می رسند، و اینکه چقدر آسان دستگاه به خطوط SMT موجود متصل می شود، ارزش می گذارند.
| گواهینامه های کیفیت
هر سیستم لحیم کاری موجی بدون سرب ICT دارای گواهینامه های CE، CCC، UL، RoHS و ISO9001 به همراه چندین اختراع در زمینه گرمایش صرفه جویی در انرژی و حفاظت از نیتروژن است که به مشتریان اطمینان کامل در انطباق جهانی و رهبری فنی می دهد.
| درباره شرکت و کارخانه ICT
از سال 2012، ICT با 12000 پارک صنعتی در Dongguan و 8 مرکز خدمات خارج از کشور به یک پلتفرم یک مرحله ای پیشرو برای تجهیزات SMT و DIP تبدیل شده است. 89 پرسنل شامل 20 مهندس ارشد ما را قادر می سازند تا هر فرآیند را از طراحی تا تحویل کنترل کنیم. با ارائه خدمات به بیش از 1600 مشتری در 72 کشور با مقادیر 'یکپارچگی، ساده، باز، هماهنگی، اشتراک'، تمرکز ما بر 'جهانی سازی و بومی سازی' است - ترکیب مزیت تولید چینی با پاسخ سریع در سراسر جهان برای ارائه بهترین دستگاه لحیم کاری موجی و راه حل های کامل لحیم کاری موج بدون سرب.
