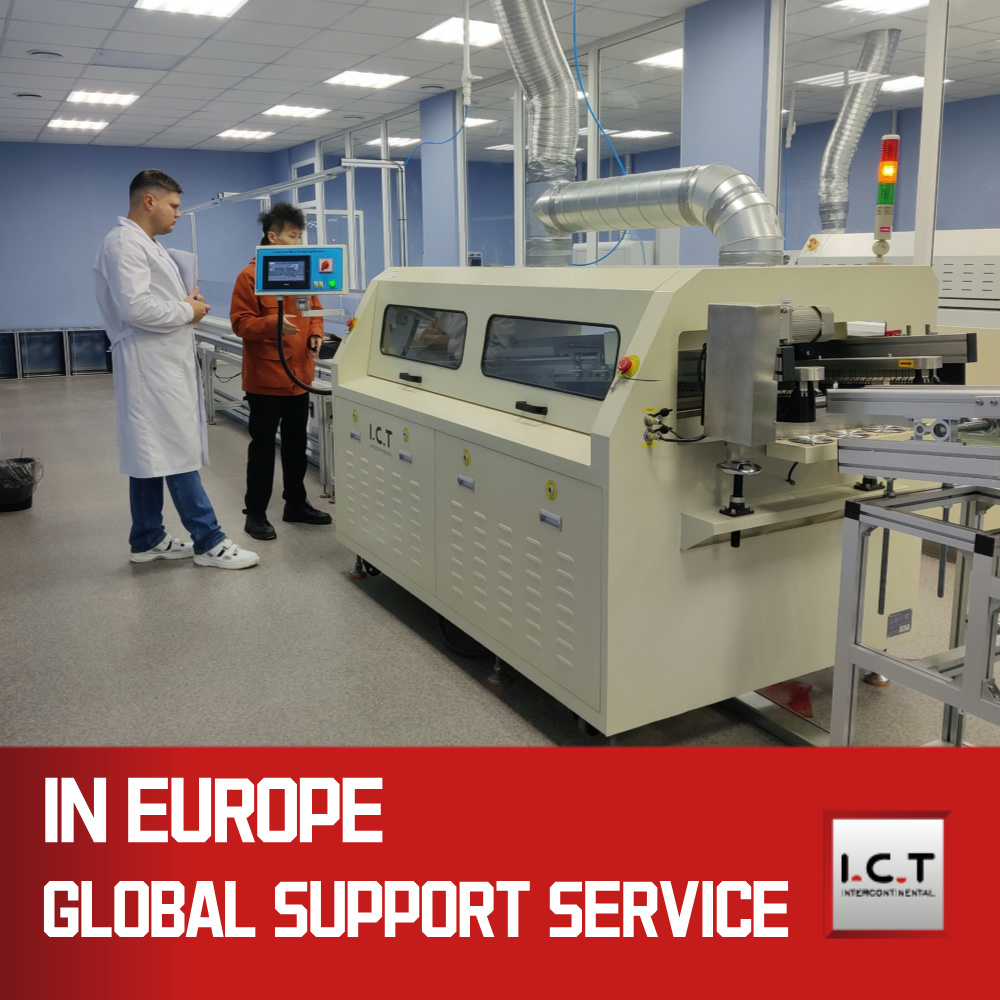

| دستگاه لحیم کاری DIP – دستگاه لحیم کاری DIP مخصوص مبدل حرارتی
دستگاه لحیم کاری DIP سری W ICT دستگاه پوشش لحیم گرم حرفه ای برای خطوط تولید THT است، به ویژه برای تخته های ضخیم و مناطق مسی بزرگ مانند مبدل های حرارتی طراحی شده است. این دستگاه لحیم کاری DIP از نازل دقیق کورودا ژاپنی برای شار یکنواخت، مناطق گرمایش افقی کاملاً مستقل برای منحنی های دما دقیق و طراحی صرفه جویی در مصرف انرژی برای حفظ قدرت در حال اجرا در تنها 7 کیلو وات استفاده می کند. حفاظت از نیتروژن اختیاری اتصالات بدون سرب کاملی را روی اجزای سنگین ایجاد می کند. پس از استفاده طولانی مدت در کارخانه های مبدل حرارتی در سراسر جهان، این دستگاه لحیم کاری DIP به اولین انتخاب برای مشتریانی تبدیل شده است که به دستگاه لحیم کاری قوی و پایدار نیاز دارند.
| نشان
نازل ژاپنی Kuroda با ناحیه اتمیزاسیون قابل تنظیم و فیلتر هرمی پوشش پایدار و کم ضایعات را حتی روی تخته های مبدل حرارتی بزرگ ارائه می دهد. کنترل جریان دیجیتال و مخزن فشار منبع شار را ثابت نگه می دارد - ایده آل برای دستگاه لحیم کاری DIP ویژه برای مبدل حرارتی در خطوط پیوسته THT.
محافظت مستقل از شخص ثالث در برابر دمای بیش از حد به علاوه کنترل حلقه بسته PLC + PID یک پشتیبان ایمنی کامل را فراهم می کند. نظارت بر زمان واقعی و توقف اضطراری فوری از اپراتورها و کل دستگاه پوشش لحیم گرم در طول تولید 24 ساعته محافظت می کند.
مناطق گرمایش افقی کاملاً مستقل با مسیر هوای گرم بسته و صفحات یکسو کننده دمای کاملاً یکنواخت را روی تختههای مسی ضخیم ایجاد میکنند. گرم کردن فقط حدود 15 دقیقه طول می کشد و قدرت معمولی در 7 کیلو وات باقی می ماند - قوی ترین گرمایش در بین دستگاه های لحیم کاری DIP مشابه.
| لیست تجهیزات خط DIP
| مدل | W4 | W3 | W2 |
| ابعاد: (میلی متر) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| وزن (کیلوگرم) | حدود 1500 کیلوگرم | حدود 1200 کیلوگرم | حدود 790 کیلوگرم |
| منبع تغذیه | 3P5W، 380/220V 50Hz | 3P5W، 380/220V 50Hz | 3P5W، 380/220V 50Hz |
| قدرت راه اندازی | 32 کیلووات | 24 کیلووات | 16 کیلووات |
| قدرت عملیات | 12 کیلو وات | 9 کیلو وات | 7 کیلو وات |
| سیستم کنترل | PLC | ||
| سیستم اسپری | |||
| روش انتقال | استپ موتور | ||
| فشار | 0.25Mpa--0.4Mpa | ||
| جریان لوکس | 10-100 میلی لیتر در دقیقه | ||
| قطر اگزوز | Φ200mm | ||
| ظرفیت اگزوز | 25 متر مکعب در دقیقه | ||
| سیستم پیش گرم کردن | |||
| حالت پیش گرم کردن | هوای گرم | ||
| حالت کنترل | PID + SSR | ||
| منطقه پیش گرمایش | 4 | 3 | 2 |
| طول پیش گرم کردن | 1800 میلی متر | 1600 میلی متر | 1200 میلی متر |
| دمای پیش گرم کردن | (دمای اتاق) -250 درجه سانتی گراد | ||
| زمان گرم کردن (دقیقه) | تقریباً 15 دقیقه (تنظیم 150 درجه سانتیگراد) | ||
| سیستم نقاله | |||
| اندازه PCB: LxW (mm) | حداقل: 80x60mm; حداکثر: 400x300 میلی متر | ||
| سرعت نقاله | 0-2000 (mm/min) | ||
| ارتفاع نقاله | 750+/-20 (mm) | ||
| انگشت | پنجه قلاب دوتایی (استاندارد) | ||
| کنترل عرض نوار نقاله | به صورت دستی | ||
| زاویه نوار نقاله | 4 تا 7 درجه | ||
| سیستم لحیم کاری | |||
| سبک دیگ لحیم کاری | درایو موتور مکانیکی | ||
| مواد دیگ لحیم کاری | تیتانیوم کامل (استاندارد FT) | ||
| دمای دیگ لحیم کاری | 300 درجه سانتیگراد | ||
| ظرفیت دیگ لحیم کاری | 350 کیلوگرم بدون سرب | 300 کیلوگرم بدون سرب | بدون سرب 250 کیلوگرم |
| دیگر | |||
| سیستم تمیز کردن انگشت | برس بزنید | ||
| لیست تجهیزات خط DIP
خط تولید DIP ما ابزارهای پیشرفته ای را برای مونتاژ PCB کارآمد و دقیق ارائه می دهد. خط DIP کاملاً خودکار شامل یک خط درج DIP برای قرار دادن دقیق قطعات، یک بارگذار موج برای ورود صاف PCB، یک تخلیه کننده موج برای خروج ایمن، و یک خط تسمه مونتاژ برای بررسی نهایی است. این خط تولید PCB DIP با کیفیت بالا عملکرد پایدار، درج THT قابل اعتماد و مونتاژ مقرون به صرفه را تضمین می کند و نیازهای صنایع مختلف را برآورده می کند. با طراحی های ماژولار و پشتیبانی جهانی از فناوری اطلاعات و ارتباطات، بهره وری را برای کارهای از طریق سوراخ افزایش می دهد.
| نام محصول | هدف در DIP Line |
|---|---|
به طور خودکار قطعات را روی PCB ها با دقت برای خط تولید DIP قرار می دهد. | |
لحیم کاری را ذوب می کند تا اتصالات جامد روی PCB ها در طول فرآیند THT plug-in ایجاد کند. | |
برای مونتاژ دقیق THT، لحیم کاری را به صورت انتخابی در مناطق خاص اعمال می کند | |
اتصالات لحیم کاری و عیوب قرارگیری روی PCB مونتاژ شده DIP را بررسی می کند. | |
کیفیت لحیم کاری داخلی و عیوب پنهان در قطعات THT را بررسی می کند. | |
تست کننده فناوری اطلاعات و ارتباطات | عملکرد الکتریکی و اتصال PCB مونتاژ شده را آزمایش می کند. |
PCB ها را برای مونتاژ و بازرسی کارآمد از طریق خط DIP به راحتی حمل می کند. |
| ویدئوی موفقیت مشتری
تیم ما به اروگوئه پرواز کرد تا به یک تولیدکننده بزرگ کنتور هوشمند کمک کند تا دستگاه لحیم کاری DIP سری W را در خط شلوغ THT خود نصب کند. کارخانه به لحیم کاری قوی بدون سرب برای تخته های پیچیده با اجزای بزرگ نیاز داشت. پس از سه روز راه اندازی دقیق و آموزش اپراتور محلی، دستگاه لحیم کاری DIP با ظرفیت کامل تنها با توان 7 کیلو وات و بدون نقص کار کرد. مشتری از کل خط در حال کار فیلمبرداری کرد و از اتصالات تمیز، هزینه کم اجرا و پشتیبانی حرفه ای ما تمجید کرد - این پروژه اکنون مرجع محبوبی برای کارخانه های مبدل حرارتی و متر هوشمند در آمریکای لاتین است.
| خدمات تخصصی و آموزش
ما برای هر دستگاه لحیم کاری DIP شراکت سرتاسری ارائه میکنیم: برنامهریزی دقیق طرحبندی خط، راهاندازی در محل توسط مهندسین با تجربه، برنامههای آموزشی سفارشی اپراتور و نظارت از راه دور 7×24. چه به قطعات یدکی برای دستگاه پوشش لحیم کاری گرم یا بهینه سازی فرآیند نیاز داشته باشید، شبکه جهانی انبار ما تحویل را ظرف 48 ساعت تضمین می کند.
| ستایش مشتری
سازندگان مبدل های حرارتی مخصوصاً دستگاه لحیم کاری DIP ما را برای کار با تخته های مسی ضخیم بدون پل یا یخ دوست دارند. آنها قبض برق بسیار کم، ساختار مکانیکی سنگی جامد، تامین سریع قطعات یدکی و بهترین نسبت قیمت به عملکرد را در میان دستگاه لحیم کاری DIP ویژه مشابه برای مبدل حرارتی برجسته می کنند.
| گواهینامه های کیفیت
همه مدلهای دستگاه لحیم کاری ICT DIP دارای گواهینامههای کامل CE، CCC، UL، RoHS و ISO9001، به علاوه بیش از ده اختراع ثبت اختراع در زمینه فنآوری صرفهجویی در جریان و گرمایش هستند که بالاترین استانداردهای جهانی برای ایمنی و حفاظت از محیط زیست را برآورده میکنند.
| درباره شرکت و کارخانه ICT
ICT که دفتر مرکزی آن در Dongguan با 12000 کارخانه مدرن و 89 پرسنل اختصاصی (شامل 20 مهندس ارشد) قرار دارد، از سال 2012 به عنوان شریک تمام خط مورد اعتماد برای تجهیزات SMT و DIP بوده است. ما به بیش از 1600 مشتری فعال در 72 کشور از طریق 8 شعبه و شعبه های متعدد خدمات رسانی می کنیم. از مشاوره اولیه تا ارتقای مادام العمر، ما بر ارائه راه حل های ارزش واقعی و بدون خطر برای هر کاربر دستگاه لحیم کاری غوطه ور در سراسر جهان تمرکز می کنیم.
