ICT-1200
I.C.T
| مقدار: | |
|---|---|
| دستگاه چاپگر استنسیل خمیر لحیم کاری تمام اتوماتیک
ICT-1200 یک دستگاه چاپگر استنسیل خمیر لحیم کاری تمام اتوماتیک با دقت بالا است که برای محصولات LED و سایز بزرگ طراحی شده است. از طریق اتوماسیون پیشرفته و ادغام MES به هیچ نقصی دست نمی یابد. ویژگی های کلیدی عبارتند از دقت تکرار ± 0.015 میلی متر، کالیبراسیون خودکار و پشتیبانی از چاپ چسب. این چاپگر SMT PCB استنسیل PCB تا اندازه 1500x450 میلی متر را کنترل می کند و تولید پایدار را تضمین می کند. با قطعات وارداتی و پتنت های اصلی، عملکرد قابل اعتمادی را برای تولید لوازم الکترونیکی ارائه می دهد. عملکرد آسان از طریق تنظیم سرعت رابط ویندوز 10. ایده آل برای تلویزیون ال سی دی، وسایل الکترونیکی خودرو، و PCB های عمومی.
| نشان
دقت موقعیت بالا
دستگاه چاپگر تمام اتوماتیک خمیر لحیم کاری استنسیل موقعیت یابی مجدد را در ± 0.015 میلی متر و دقت چاپ 0.03 میلی متر ارائه می دهد. سیستم دید پیشرفته با نور کواکسیال نقاط علامت گذاری مختلف را روی PCB های قلع اندود یا مس شناسایی می کند. این امر تراز کامل را در هر بار تضمین می کند و نقص در تولید با حجم بالا را کاهش می دهد. مناسب برای تخته های نازک یا تار.
سیستم های کنترل اتوماتیک
این چاپگر خمیر لحیم کاری SMT دارای کالیبراسیون خودکار PCB، تنظیم فشار اسکاج، چاپ، و تمیز کردن شابلون است. موتورهای قابل برنامه ریزی سرعت جداسازی و فاصله را برای قالب گیری چند روشی کنترل می کنند. با بهبود کارایی و کنترل کیفیت در خطوط مونتاژ LED در هزینه ها صرفه جویی می کند.
سر چاپ معلق
سر معلق به طور مستقل با متعادل کننده فشار خودکار. پشتیبانی از بازخورد بلادرنگ برای تشکیل دقیق خمیر. موتورهای پله ای دوگانه فشار پایدار را تضمین می کنند، ایده آل برای کاربرد خمیر لحیم کاری دقیق روی PCB های بزرگ.
سیستم تسمه منحصر به فرد از چسبیدن PCB با کنترل دقیق موتور برای سرعت و موقعیت جلوگیری می کند. گیره های جانبی و وکیوم اختیاری تخته ها را محکم نگه می دارند و از تماس استنسیل صاف اطمینان می دهند. جهت های انعطاف پذیر با هر راه اندازی خط SMT مطابقت دارد.
حالت های تمیز کردن خشک، مرطوب یا دستی را ارائه می دهد. طراحی جداگانه CCD و سیستم اسپری از الکل و کاغذ به طور موثر استفاده می کند. اگزوز خلاء قوی چاپگر خمیر لحیم کاری تمام اتوماتیک را تمیز نگه می دارد و زمان خرابی را به حداقل می رساند.
| مشخصات
| مدل | ICT-4034 | ICT5134 | ICT-5151 |
| اندازه قاب (میلی متر) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| اندازه PCB (میلی متر) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| جهت حمل | چپ راست ؛ راست چپ ؛ چپ چپ ؛ راست | ||
| سیستم پشتیبانی | پین مغناطیسی/جدول تنظیم شده/پشتیبانی | ||
| سیستم بستن | بستن جانبی (نازل خلاء، فشار Z جمع شونده خودکار گزینه ای است) | ||
| سر چاپگر | دو سر پرینت موتوری مستقل | ||
| نوع اسکاج | فولاد ضد زنگ (استاندارد)، پلاستیک | ||
| سیستم نظافت | خشک ، مرطوب ، خلاء | ||
| بازرسی | بازرسی دو بعدی (استاندارد) | ||
| منبع تغذیه | AC: 10 ± 220٪، 50/60 هرتز، 3 کیلووات | ||
| روش کنترل | کنترل کامپیوتر | ||
| بعد (میلی متر) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| مدل | ICT-6534 | ICT-6561 | ICT-9060 |
| اندازه قاب (میلی متر) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| اندازه PCB (میلی متر) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| بعد (میلی متر) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* فناوری اطلاعات و ارتباطات همچنان روی کیفیت و عملکرد کار می کند ، مشخصات و ظاهر ممکن است بدون اطلاع خاص به روز شود.
| لیست تجهیزات خط SMT

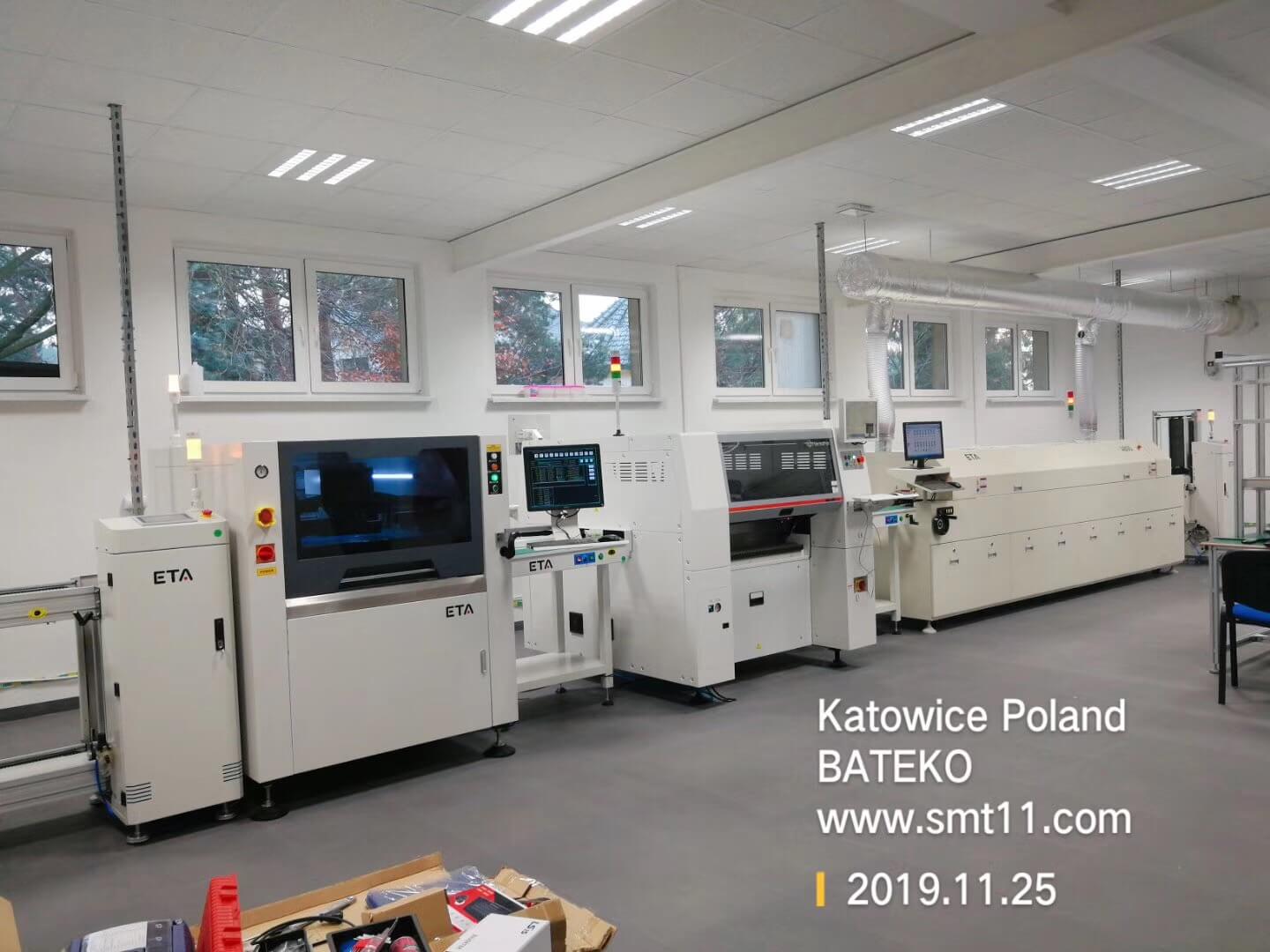

خط تولید PCBA با کیفیت بالا ما دارای تجهیزات پیشرفته برای مونتاژ PCB کارآمد و دقیق است. خط SMT کاملاً خودکار شامل یک لودر، یک چاپگر خودکار برای کاربرد دقیق خمیر لحیم کاری، یک دستگاه انتخاب و جابجایی برای قرار دادن دقیق قطعات، یک کوره جریان مجدد برای لحیم کاری مطمئن و یک سیستم AOI برای بازرسی کامل نقص است. این خط تولید PCBA با کیفیت بالا، عملکرد روان، قابلیت اطمینان بالا و مونتاژ SMT کم هزینه را تضمین می کند و نیازهای مختلف صنعت را برآورده می کند.
| نام محصول | هدف در خط SMT |
|---|---|
| لودر PCB | به طور خودکار PCB های لخت را در خط بارگذاری می کند. |
| چاپگر خمیر لحیم | خمیر لحیم کاری را روی پدهای PCB با دقت چاپ می کند. |
| دستگاه را انتخاب و قرار دهید | قطعات را به طور دقیق روی PCB ها نصب می کند. |
| اجاق گاز | لحیم کاری را ذوب می کند تا اتصالات جامد ایجاد کند. |
| دستگاه AOI | اتصالات لحیم کاری و عیوب قرارگیری را بررسی می کند. |
| دستگاه SPI | ارتفاع و کیفیت خمیر لحیم کاری را بررسی می کند. |
یکپارچگی مفصل لحیم کاری داخلی را بررسی می کند و عیوب پنهان را تشخیص می دهد. | |
| تجهیزات قابلیت ردیابی | داده های تولید را ضبط و ردیابی می کند: دستگاه علامت گذاری لیزری / نصب کننده برچسب / چاپگر جوهر افشان |
| ویدئوی موفقیت مشتری
در سپتامبر 2025، مهندسان فناوری اطلاعات و ارتباطات از یک کارخانه روشنایی LED خانگی برای نصب و آموزش بازدید کردند. مشتری به یک خط SMT کامل با 13 دستگاه، مجموعاً 29 متر نیاز داشت، اما فضا به 21x5 متر محدود بود. ما آن را مجدداً به شکل U طراحی کردیم که کاملاً 16x2.7 متر است. پس از 2 روز راه اندازی و رفع اشکال، به علاوه 6 روز آموزش عملی و پشتیبانی، خط به خوبی اجرا شد. این چاپگر خمیر لحیم کاری با دقت بالا به طور یکپارچه یکپارچه شده است و کارایی تولید LED آنها را افزایش می دهد.
| خدمات و پشتیبانی آموزشی
ICT پشتیبانی کامل از جمله نصب، نگهداری و آموزش در محل را ارائه می دهد. مهندسان ما تجزیه و تحلیل تقاضا، برنامه ریزی خط و بهینه سازی فرآیند را ارائه می دهند. با مراکز خدمات جهانی، ما از پاسخگویی سریع و ارتقاء اطمینان حاصل می کنیم. آموزش شامل عملیات، عیب یابی و ایمنی برای تیم شما می شود.
| نظرات مشتریان
مشتریان عاشق راهنمایی متخصصان مهندسین ما و حل سریع مشکلات هستند. آنها دستگاه چاپگر قابل اعتماد تمام اتوماتیک خمیر لحیم کاری استنسیل را برای عملکرد پایدار ستایش می کنند. بسته بندی ایمن از آسیب در حین حمل و نقل جلوگیری می کند. پاسخ‌های سریع به مشکلات باعث می‌شود که تولید به خوبی اجرا شود.
| گواهینامه ها و استانداردها
ICT دارای گواهینامه های CE، RoHS و ISO9001 برای کیفیت و ایمنی است. چندین اختراع شامل سیستم های تمیز کردن، توزیع و جلوگیری از برخورد می شود. این تجهیزات سازگار و نوآورانه را برای بازارهای جهانی تضمین می کند.
| درباره شرکت ICT و کارخانه ما
ICT دارای تحقیق و توسعه و تولید داخلی با بیش از 89 کارمند و رشد سریع است. ما به بیش از 1600 مشتری در 72 کشور خدمات ارائه می دهیم. کارخانه ها دارای سیستم های تست دقیق و مدیریت کیفیت هستند. این راه حل های SMT قابل اعتماد را در سراسر جهان تضمین می کند.
