ICT-W2
I.C.T
| مقدار: | |
|---|---|

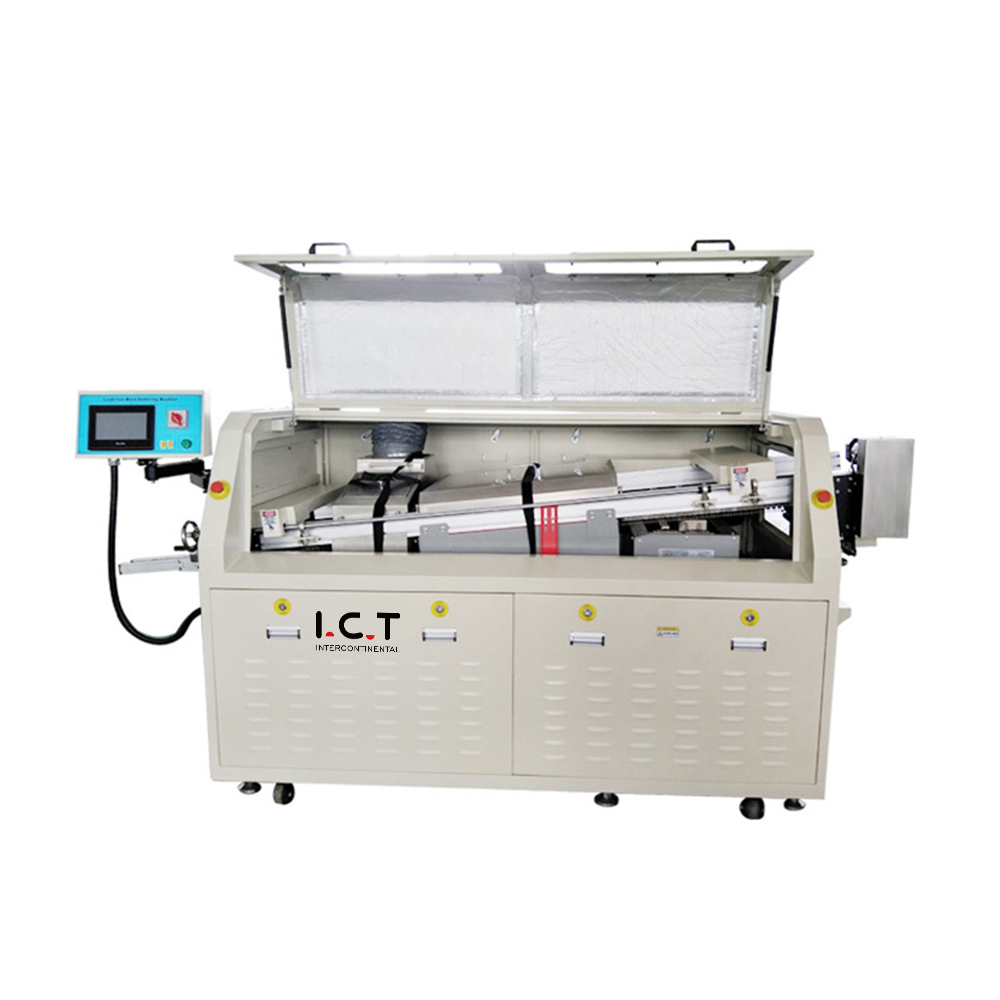

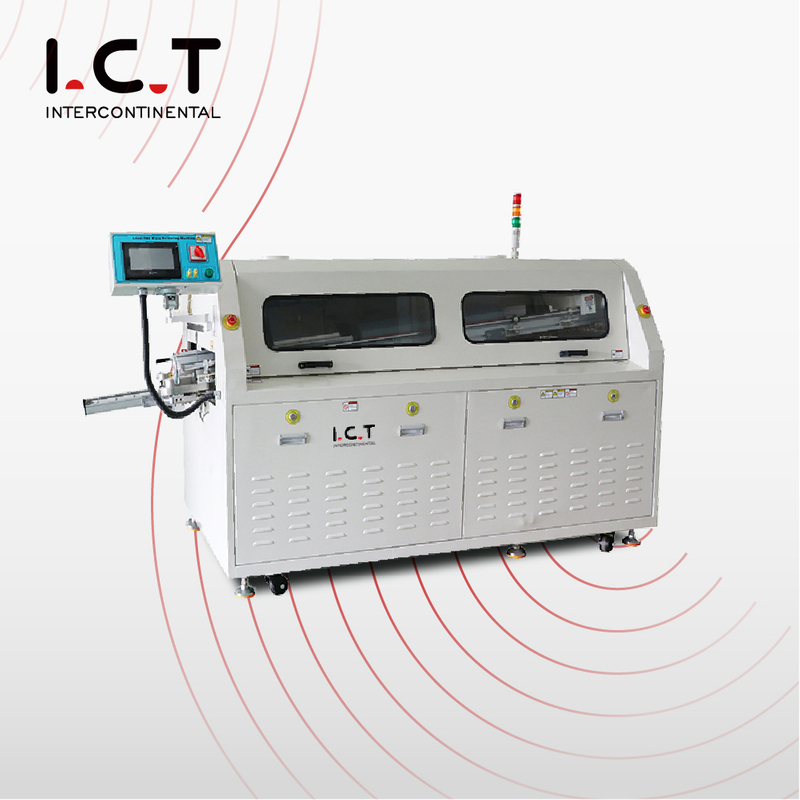

| دستگاه لحیم کاری موج دوگانه بدون سرب PCBA
– بهترین دستگاه لحیم کاری موج برای فروش
دستگاه لحیم کاری دو موجی بدون سرب PCBA سری W ICT انتخاب هوشمندی برای کارخانه هایی است که قیمت دستگاه لحیم کاری موجی عالی و بازگشت سرمایه سریع را می خواهند. این دستگاه از نازل دقیق Kuroda ژاپنی، مناطق گرمایش افقی کاملاً مستقل و فناوری پیشرفته صرفه جویی در انرژی استفاده می کند تا تنها با 7 کیلو وات کار کند و در عین حال لحیم کاری دو موج عالی را برای PCBA از طریق سوراخ ارائه می دهد. سیستم نیتروژن اختیاری با بالاترین استانداردهای کیفیت مطابقت دارد و با ماشین Tht Prefoeming در بالادست کاملاً کار می کند. با عملکرد ثابت شده روزانه در هزاران خط DIP در سراسر جهان، کمترین هزینه دستگاه لحیم کاری موجی را برای هر برد در بازار ارائه می دهد.
| نشان
نازل ژاپنی Kuroda با ناحیه اتمیزه قابل تنظیم و فیلتر هرمی، نقاط شار ریز و یکنواخت را در هر چرخه ارائه می دهد. دبی سنج دیجیتال و مخزن فشار پایدار مصرف شار را تا 50 درصد کاهش می دهد و محفظه را تمیز نگه می دارد - یک صرفه جویی واقعی برای دستگاه لحیم کاری موج دوگانه بدون سرب PCBA در خطوط THT با حجم بالا.
محافظت در برابر حرارت بیش از حد مستقل شخص ثالث به علاوه کنترل حلقه بسته PLC+PID چندین لایه ایمنی را ایجاد می کند. نظارت بر زمان واقعی و توقف فوری اضطراری از اپراتورها و تجهیزات محافظت می کند حتی زمانی که دما در طول تولید مداوم به تنظیمات 1.2 برسد.
مناطق گرمایش افقی کاملاً مستقل با مسیر هوای گرم بسته و صفحات یکسو کننده دمای کاملاً متعادل را در کل صفحه ایجاد می کنند. گرم کردن فقط حدود 15 دقیقه طول می کشد و قدرت معمولی در 7 کیلو وات باقی می ماند - مقرون به صرفه ترین گرمایش برای دستگاه لحیم کاری موجی برای فروش.
| لیست تجهیزات خط DIP
| مدل | W4 | W3 | W2 |
| ابعاد: (میلی متر) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| وزن (کیلوگرم) | حدود 1500 کیلوگرم | حدود 1200 کیلوگرم | حدود 790 کیلوگرم |
| منبع تغذیه | 3P5W، 380/220V 50Hz | 3P5W، 380/220V 50Hz | 3P5W، 380/220V 50Hz |
| قدرت راه اندازی | 32 کیلووات | 24 کیلووات | 16 کیلووات |
| قدرت عملیات | 12 کیلو وات | 9 کیلو وات | 7 کیلو وات |
| سیستم کنترل | PLC | ||
| سیستم اسپری | |||
| روش انتقال | استپ موتور | ||
| فشار | 0.25Mpa--0.4Mpa | ||
| جریان لوکس | 10-100 میلی لیتر در دقیقه | ||
| قطر اگزوز | Φ200mm | ||
| ظرفیت اگزوز | 25 متر مکعب در دقیقه | ||
| سیستم پیش گرم کردن | |||
| حالت پیش گرم کردن | هوای گرم | ||
| حالت کنترل | PID + SSR | ||
| منطقه پیش گرمایش | 4 | 3 | 2 |
| طول پیش گرم کردن | 1800 میلی متر | 1600 میلی متر | 1200 میلی متر |
| دمای پیش گرم کردن | (دمای اتاق) -250 درجه سانتی گراد | ||
| زمان گرم کردن (دقیقه) | تقریباً 15 دقیقه (تنظیم 150 درجه سانتیگراد) | ||
| سیستم نقاله | |||
| اندازه PCB: LxW (mm) | حداقل: 80x60mm; حداکثر: 400x300 میلی متر | ||
| سرعت نقاله | 0-2000 (mm/min) | ||
| ارتفاع نقاله | 750+/-20 (mm) | ||
| انگشت | پنجه قلاب دوتایی (استاندارد) | ||
| کنترل عرض نوار نقاله | به صورت دستی | ||
| زاویه نوار نقاله | 4 تا 7 درجه | ||
| سیستم لحیم کاری | |||
| سبک دیگ لحیم کاری | درایو موتور مکانیکی | ||
| مواد دیگ لحیم کاری | تیتانیوم کامل (استاندارد FT) | ||
| دمای دیگ لحیم کاری | 300 درجه سانتیگراد | ||
| ظرفیت دیگ لحیم کاری | 350 کیلوگرم بدون سرب | 300 کیلوگرم بدون سرب | بدون سرب 250 کیلوگرم |
| دیگر | |||
| سیستم تمیز کردن انگشت | برس بزنید | ||
| لیست تجهیزات خط DIP
خط تولید DIP ما ابزارهای پیشرفته ای را برای مونتاژ PCB کارآمد و دقیق ارائه می دهد. خط DIP کاملاً خودکار شامل یک خط درج DIP برای قرار دادن دقیق قطعات، یک بارگذار موج برای ورود صاف PCB، یک تخلیه کننده موج برای خروج ایمن، و یک خط تسمه مونتاژ برای بررسی نهایی است. این خط تولید PCB DIP با کیفیت بالا عملکرد پایدار، درج THT قابل اعتماد و مونتاژ مقرون به صرفه را تضمین می کند و نیازهای صنایع مختلف را برآورده می کند. با طراحی های ماژولار و پشتیبانی جهانی از فناوری اطلاعات و ارتباطات، بهره وری را برای کارهای از طریق سوراخ افزایش می دهد.
| نام محصول | هدف در DIP Line |
|---|---|
به طور خودکار قطعات را روی PCB ها با دقت برای خط تولید DIP قرار می دهد. | |
لحیم کاری را ذوب می کند تا اتصالات جامد روی PCB ها در طول فرآیند THT plug-in ایجاد کند. | |
برای مونتاژ دقیق THT، لحیم کاری را به صورت انتخابی در مناطق خاص اعمال می کند | |
اتصالات لحیم کاری و عیوب قرارگیری روی PCB مونتاژ شده DIP را بررسی می کند. | |
کیفیت لحیم کاری داخلی و عیوب پنهان در قطعات THT را بررسی می کند. | |
تست کننده فناوری اطلاعات و ارتباطات | عملکرد الکتریکی و اتصال PCB مونتاژ شده را آزمایش می کند. |
PCB ها را برای مونتاژ و بازرسی کارآمد از طریق خط DIP به راحتی حمل می کند. |
| ویدئوی موفقیت مشتری
مهندسان فناوری اطلاعات و ارتباطات به اروگوئه رفتند تا دستگاه لحیم کاری دو موجی بدون سرب سری W سری W را برای یک سازنده کنتور هوشمند نصب کنند. مشتری یک خط تولید DIP با حجم بالا را اجرا می کند و برای PCB های پیچیده با قطعات بزرگ به لحیم کاری بدون سرب پایدار نیاز دارد. پس از اینکه تیم ما آموزش راه اندازی و اپراتور را به پایان رساند، دستگاه با تنها 7 کیلو وات قدرت کارکرد و کیفیت مفصل کامل به سرعت کامل رسید. مشتری ویدئویی را به اشتراک گذاشت که نشان می دهد دستگاه لحیم کاری دو موج بدون سرب PCBA در خط مونتاژ THT خود به خوبی کار می کند و هزینه کم انرژی، تعمیر و نگهداری آسان و پشتیبانی عالی پس از فروش را تحسین می کند. این پروژه متر هوشمند اروگوئه به یک مرجع موفق برای بسیاری از خطوط DIP آمریکای لاتین تبدیل شده است.
| خدمات تخصصی و آموزش
ICT پشتیبانی کامل را برای هر دستگاه لحیم کاری دو موج بدون سرب PCBA ارائه می کند - از برنامه ریزی خط و نصب حرفه ای گرفته تا آموزش اپراتور و خدمات جهانی 7×24. تیم ما اطمینان حاصل می کند که سرمایه گذاری در دستگاه لحیم کاری موج شما برای فروش سریع و بدون خرابی بازپرداخت می شود.
| ستایش مشتری
مشتریان در سرتاسر جهان دستگاه لحیم کاری دو موج بدون سرب PCBA ما را به دلیل قیمت دستگاه لحیم کاری موجی بی نظیر، هزینه اجرای بسیار کم و کیفیت لحیم کاری عالی ستایش می کنند. آنها به ویژه عاشق پاسخ سریع جهانی، بسته بندی صادراتی قوی و اتصال آسان با Tht Prefoeming Machine هستند.
| گواهینامه های کیفیت
هر دستگاه لحیم کاری دو موج بدون سرب ICT PCBA دارای گواهینامه های CE، CCC، UL، RoHS و ISO9001 به همراه چندین پتنت اختراع است که به طور کامل سختگیرانه ترین استانداردهای بین المللی ایمنی و زیست محیطی را برای خطوط تولید DIP مدرن رعایت می کند.
| درباره شرکت و کارخانه ICT
ICT یک ارائه دهنده راه حل یک مرحله ای حرفه ای برای خطوط تولید SMT و DIP با بیش از 25 سال تجربه است. کارخانه 12000 ㎡ ما در Dongguan 89 پرسنل از جمله 20 مهندس را استخدام می کند. ما تمام تجهیزات اصلی را در داخل طراحی و تولید می کنیم و به بیش از 1600 مشتری در 72 کشور خدمات ارائه می دهیم. مدیریت کیفیت دقیق و نوآوری مستمر ما را به قابل اعتمادترین شریک برای دستگاه لحیم کاری موجی با کارایی بالا برای فروش در سراسر جهان تبدیل می کند.
