| پلت فرم مونتاژ SMT با سرعت بالا

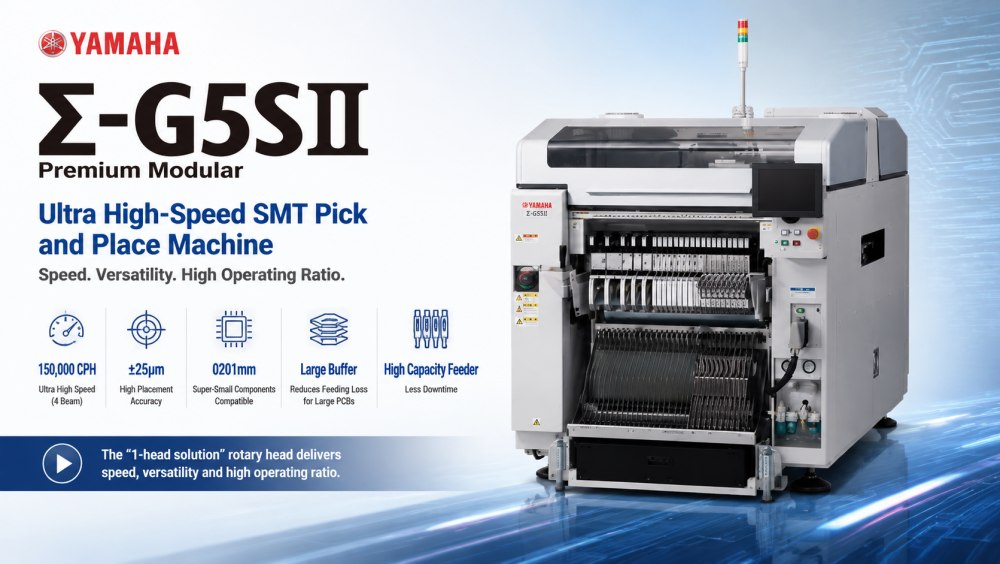

Yamaha Σ-G5SⅡ برای خطوط تولید مونتاژ PCB با سرعت بالا طراحی شده است که در آن کارایی و دقت بسیار مهم است. از ساختار محرک مستقیم چرخشی 1 سر همراه با معماری چند پرتو برای دستیابی به توان بسیار بالا و در عین حال حفظ ثبات مکان استفاده می کند. با پشتیبانی از پیکربندی های تک و دو خط، به راحتی با طرح های مختلف کارخانه سازگار می شود.
این دستگاه برای لوازم الکترونیکی مصرفی، روشنایی LED، ماژول های خودرو و تولید PCB کنترل صنعتی مناسب است. این بخش از تراشه های بسیار کوچک 0201 تا IC و کانکتورهای بزرگتر را کنترل می کند. با ظرفیت فیدر پیشرفته و کنترل حرکت هوشمند، Σ-G5SⅡ تولید پایدار طولانی مدت با حداقل زمان خرابی را تضمین می کند.

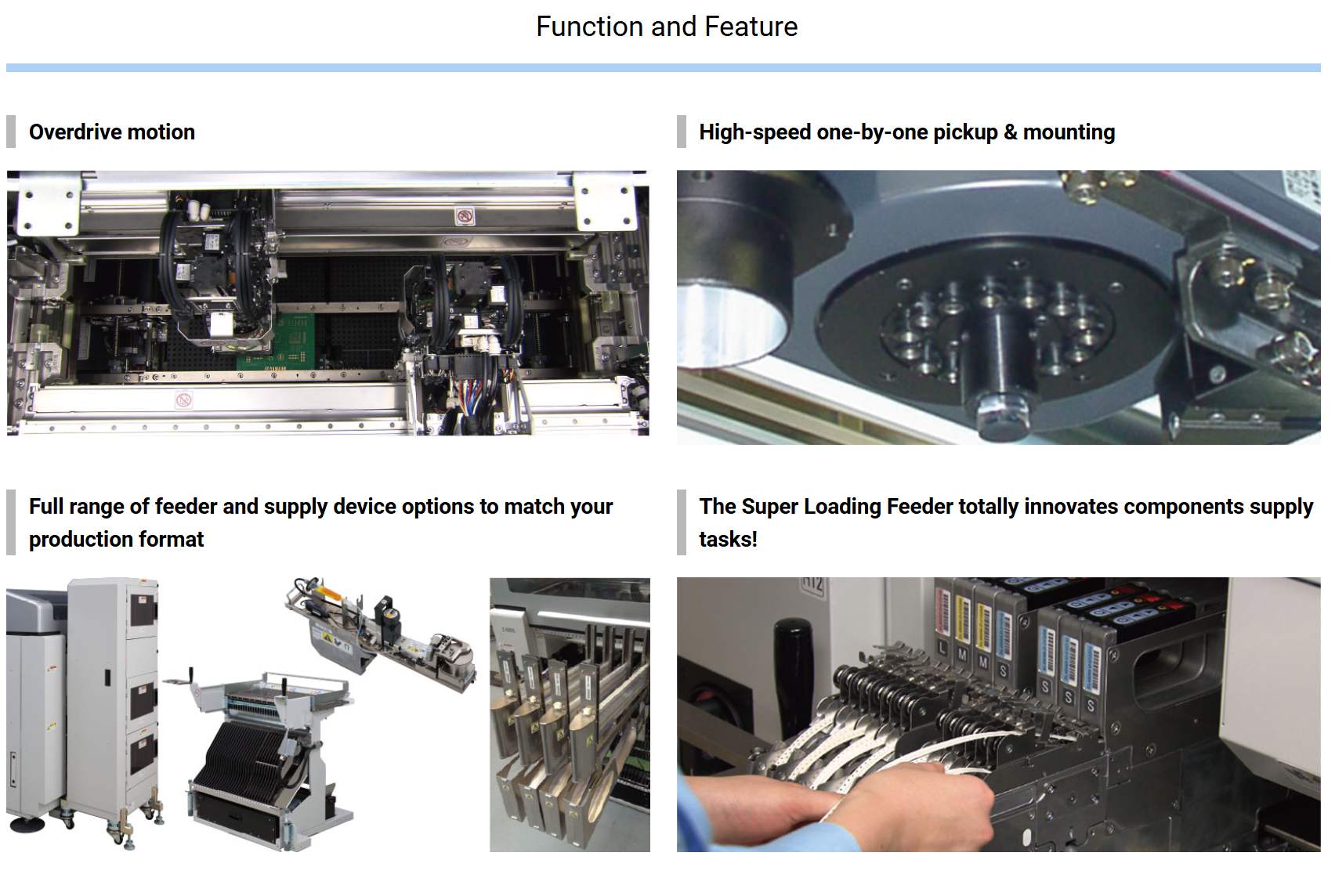

| ویژگی های محصول
Σ-G5SⅡ با استفاده از معماری پرسرعت 4 پرتو تا 150000 CPH دست می یابد. این امکان نصب همزمان در چند موقعیت را فراهم می کند و به طور قابل توجهی توان عملیاتی را برای محیط های تولید انبوه بهبود می بخشد. این برای کارخانه هایی طراحی شده است که به مونتاژ مداوم PCB با حجم بالا با عملکرد خروجی پایدار نیاز دارند.
سیستم سر چرخشی ساختارهای پیچیده انتقال مکانیکی را حذف می کند. این باعث بهبود سرعت پاسخ و کاهش لرزش در حین کار می شود. نتیجه دقت بالاتر، کنترل حرکت نرمتر و نیازهای تعمیر و نگهداری کمتر در چرخههای تولید طولانی است.
این دستگاه از طیف وسیعی از قطعات از جمله تراشههای 0201، قطعات میکرو 03015 و بستههای آی سی بزرگتر پشتیبانی میکند. این انعطافپذیری به تولیدکنندگان اجازه میدهد تا PCBهای ترکیبی محصول را بدون تغییر تجهیزات، بهبود کارایی تولید و کاهش زمان تغییر خط تولید کنند.
Σ-G5SⅡ با دقت قرار دادن ± 25μm در شرایط بهینه، کیفیت نصب قابل اعتماد را حتی در سرعت های بالا تضمین می کند. هم ترازی دید پیشرفته و سیستم های تصحیح بلادرنگ دقت ثابتی را برای مجموعه های الکترونیکی حساس حفظ می کنند.
این سیستم تا 180 خط تغذیه کننده را پشتیبانی می کند و امکان تامین قطعات در مقیاس بزرگ را بدون پر کردن مجدد مکرر فراهم می کند. این امر زمان خرابی را کاهش می دهد و از دوره های طولانی تولید بدون وقفه پشتیبانی می کند، به خصوص برای محیط های تولیدی با ترکیب بالا.
| مشخصات
| مدل | ∑-G5SⅡ | |
| PCB قابل اجرا | تک لاین | L610×W510 mm تا L50×W50 mm (اختیاری: L1200×W510 تا L50×W50 mm) |
| دو لاین | L610×W250mm تا L50×W84mm (تغذیه دوگانه) L610×W415mm (یک تغذیه) | |
| قابلیت نصب | مشخصات پرسرعت Multi-Head×2: 90000 CPH (تک خط/دو خط) | |
| دقت نصب | هد پرسرعت چندگانه (HM). | 0201/03015: ±25μm/80000 CPH 0402: ±36μm/85000 CPH 0603: ±40μm/90000 CPH |
| هد انعطاف پذیر چندگانه (FM). | ± 15 میکرومتر | |
| اجزای قابل اجرا | هد پرسرعت چندگانه (HM). | 0201 تا L44×W44×H12.7 میلی متر یا کمتر |
| هد انعطاف پذیر چندگانه (FM). | 1005 تا L72×W72×H25.4 میلی متر یا زیر رابط: 150×26 میلی متر | |
| تعداد انواع اجزاء | حداکثر 120 نوع (عرض 8 میلی متر معادل نوار) | |
| منبع تغذیه | AC200 ولت 3 فاز 10% 50/60 هرتز | |
| منبع تامین هوا | 0.45 تا 0.69 MPa (4.6 تا 7 kgf/cm²) | |
| بعد خارجی (به استثنای پیش بینی ها) | L 1,280 x W 2,240 x H 1,450mm | |
| وزن | تقریبا 1800 کیلوگرم | |
*مشخصات و ظاهر بدون اطلاع قبلی قابل تغییر است.
| لیست تجهیزات خط SMT
Σ-G5SⅡ معمولاً در یک خط تولید کامل SMT شامل چاپگر خمیر لحیم کاری، سیستم بازرسی SPI، اجاق مجدد، دستگاه بازرسی AOI و تجهیزات جابجایی PCB ادغام می شود. ICT یکپارچهسازی کامل خطی را ارائه میکند که شامل SMT، DIP، پوشش و راهحلهای هوشمند اتوماسیون کارخانه است تا به مشتریان کمک کند تا سیستمهای تولید الکترونیک کارآمد و مقیاسپذیر را در سراسر جهان بسازند.
| ویدئوی موفقیت مشتری
ICT با موفقیت یک خط تولید SMT تمام اتوماتیک را به مشتری در قزاقستان برای تولید منبع تغذیه تحویل داد. تیم مهندسی ما برای ارائه خدمات نصب، راه اندازی و آموزش اپراتور در محل به کارخانه مشتری سفر کردند. خط SMT شامل لودر، چاپگر خمیر لحیم کاری تمام اتوماتیک، دستگاه قرار دادن پرسرعت یاماها، فر جریان مجدد، نوار نقاله SMT و سیستم بازرسی آفلاین AOI بود.
پس از نصب، خط به تولید انبوه پایدار با راندمان بهبود یافته و کنترل کیفیت ثابت دست یافت. مشتری عملکرد روان را تأیید کرد و از عملکرد کامل سیستم و پشتیبانی فنی ارائه شده توسط مهندسان فناوری اطلاعات و ارتباطات در طول دوره آموزش و راه اندازی ابراز رضایت کرد.
