فارسی نمایش ها:0 نویسنده:ویرایشگر سایت زمان انتشار: 2025-12-25 اصل و نسب:سایت
در تولید مدرن SMT، اکثر مشکلات کیفیت از محل قرار دادن قطعات یا جریان مجدد سرچشمه نمی گیرند. آنها خیلی زودتر شروع می شوند - در مرحله چاپ خمیر لحیم کاری. نقص های بازرسی خمیر لحیم کاری اغلب اولین سیگنال های قابل مشاهده است که یک فرآیند SMT در حال خارج شدن از کنترل است، حتی زمانی که فرآیندهای پایین دستی هنوز پایدار به نظر می رسند.
بازرسی خمیر لحیم کاری (SPI) نقش منحصر به فردی را در خطوط SMT ایفا می کند زیرا اولین دروازه با کیفیت کاملاً کمی است. برخلاف AOI یا تست عملکردی، که عیوب را پس از اضافه شدن مقدار به برد تشخیص میدهد، SPI قبل از قرار دادن قطعات، درستی پایه فرآیند مونتاژ را ارزیابی میکند. هنگامی که عیوب بازرسی خمیر لحیم نادیده گرفته می شود یا به اشتباه تفسیر می شود، سازندگان اغلب با مجموعه ای از مشکلات پایین دستی مانند سنگ قبر، اتصالات لحیم ناکافی، پل لحیم کاری، و فضای خالی BGA مواجه می شوند.
در تولید لوازم الکترونیکی با قابلیت اطمینان بالا، SPI دیگر به عنوان یک مرحله بازرسی ساده تلقی نمی شود. سازندگان خودرو، صنعتی و EMS به طور فزاینده ای از عیوب بازرسی خمیر لحیم کاری به عنوان شاخص های اصلی عملکرد عملکرد استفاده می کنند، به جای اینکه منتظر شکست در AOI یا تست عملکردی باشند. این تغییر نشان دهنده یک حرکت گسترده تر به سمت کنترل فرآیند SMT مبتنی بر داده است.
برای درک کامل اینکه چرا نقص های بازرسی خمیر لحیم کاری رخ می دهد - و چرا آنها بسیار حیاتی هستند - ضروری است ابتدا بفهمیم که ماشین های بازرسی خمیر لحیم چگونه در خطوط تولید مدرن SMT کار می کنند. درک روشنی از اصول SPI، منطق اندازهگیری و یکپارچهسازی سیستم به توضیح اینکه چرا بسیاری از عیوب در مرحله چاپ منشاء میگیرند و نه در مراحل بعدی فرآیند، کمک میکند.
این مقاله بر رایجترین عیوب بازرسی خمیر لحیم کاری در SMT تمرکز دارد، علل ریشهای آنها را توضیح میدهد و مهمتر از همه روشهای عملی برای رفع آنها در محیطهای تولید واقعی ارائه میکند.

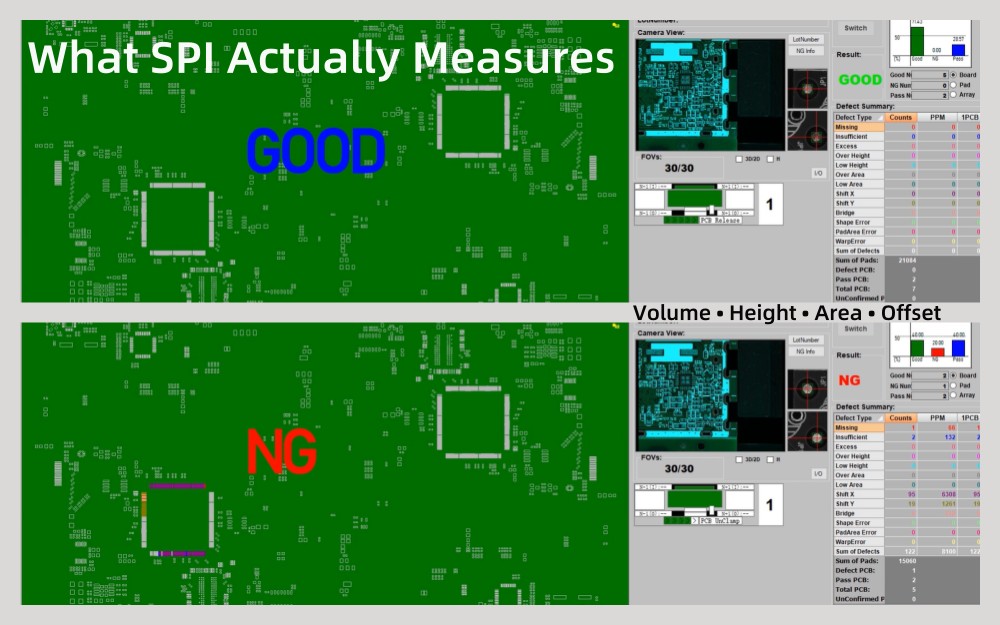

عیوب بازرسی خمیر لحیم کاری به انحرافات تشخیص داده شده در طول اندازه گیری SPI اشاره دارد که نشان دهنده رسوب نامناسب خمیر لحیم کاری روی پدهای PCB است. این انحرافات به شکست های آشکار چاپ محدود نمی شود. در عمل، بسیاری از عیوب SPI در محدوده تحمل قرار میگیرند، اما همچنان خطری جدی برای بازده و قابلیت اطمینان طولانیمدت دارند.
پارامترهای SPI معمولی شامل حجم خمیر لحیم کاری، ارتفاع، مساحت، افست و قوام شکل است. هنگامی که هر یک از این پارامترها از خط پایه مورد انتظار منحرف شود یا تغییرات غیرعادی در چندین تخته نشان دهد، ممکن است یک نقص علامت گذاری شود. نکته مهم این است که نقص SPI باید بهعنوان شاخصهای فرآیند در نظر گرفته شود تا نتایج ساده عبور یا شکست.
به عنوان مثال، کاهش تدریجی حجم خمیر در طول یک دوره تولید ممکن است بلافاصله آلارم های NG را ایجاد نکند. با این حال، اغلب سیگنال گرفتگی شابلون، تخریب خمیر لحیم کاری، یا پارامترهای چاپ ناپایدار را نشان می دهد. درمان SPI به عنوان یک ابزار آماری و مبتنی بر روند برای کنترل موثر نقص ضروری است.
فرآیند چاپ خمیر لحیم مقدار و هندسه لحیم کاری موجود برای هر اتصال را تعیین می کند. پس از قرار دادن قطعات و جریان مجدد، اضافه کردن لحیم در جایی که از دست رفته است یا حذف لحیم در جایی که بیش از حد است بدون دوباره کاری غیرممکن می شود.
در نتیجه، نقص SPI یکی از اولین و دقیقترین شاخصهای کاهش عملکرد است. خمیر لحیم ناکافی منجر به ضعیف شدن اتصالات یا باز شدن آن می شود، خمیر بیش از حد خطر پل زدن را افزایش می دهد، و ناهماهنگی خمیر باعث نقص غیر مرطوب یا سر در بالش می شود - به خصوص در بسته های ریز و BGA.
از منظر کیفیت و هزینه، تصحیح مسائل در مرحله SPI بسیار کارآمدتر از رفع عیوب پس از جریان مجدد است. یک تنظیم مبتنی بر SPI می تواند از ده ها نقص پایین دست جلوگیری کند.

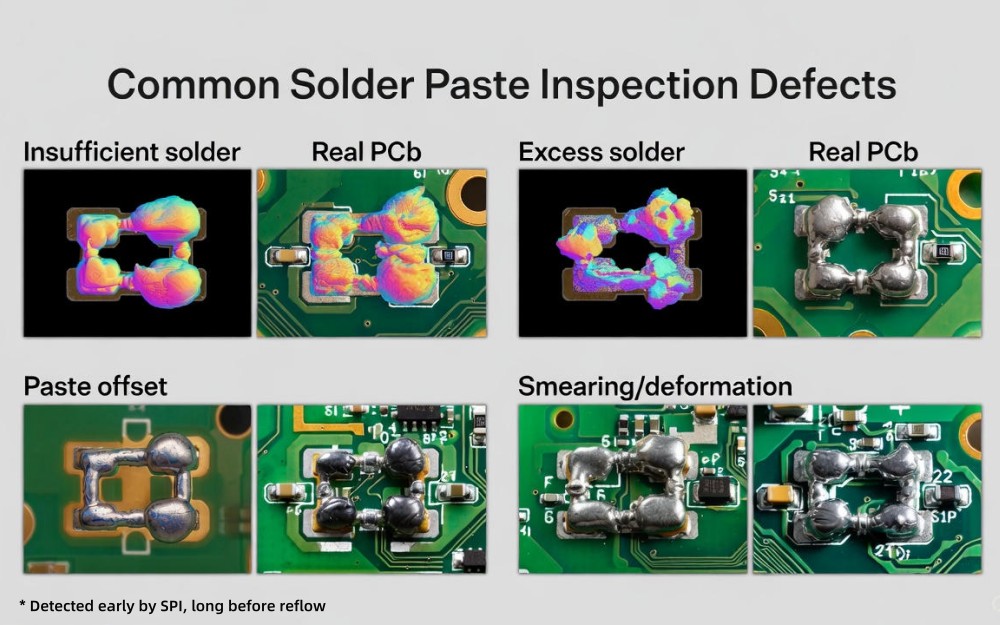

این بخش به تشریح عیوب بازرسی خمیر لحیم کاری می پردازد که بر نحوه ظاهر شدن آنها در داده های SPI تمرکز می کند، چرا رخ می دهد و چه خطراتی را ایجاد می کند.
خمیر لحیم ناکافی یکی از رایج ترین و بحرانی ترین عیوب SPI است. در سیستم های SPI، معمولاً به صورت حجم کم، ارتفاع کاهش یافته یا پر شدن ناقص دیافراگم ظاهر می شود.
علل ریشه ای رایج عبارتند از ضخامت نامناسب شابلون، گرفتگی یا فرسودگی روزنه ها، فشار ناکافی اسکاج و فعالیت خمیر لحیم ضعیف. عوامل محیطی مانند رطوبت کم یا شرایط نامناسب نگهداری رب می تواند این موضوع را بدتر کند.
از دیدگاه SPI، خمیر ناکافی اغلب به عنوان یک روند نزولی ثابت به جای شکست تصادفی نشان داده می شود. هنگامی که اصلاح نشود، مستقیماً به اتصالات باز، اتصالات لحیم کاری ضعیف و خرابی های تست عملکردی منجر می شود.
خمیر لحیم کاری اضافی ممکن است خطر کمتری نسبت به خمیر ناکافی داشته باشد، اما اغلب منجر به نقص های شدیدتر می شود. SPI خمیر اضافی را از طریق افزایش حجم و ارتفاع اندازه گیری می کند، که گاهی اوقات با شکل خمیری تحریف شده همراه است.
خمیر لحیم کاری اضافی معمولاً به دلیل دیافراگم های شابلون بزرگ، فشار بیش از حد اسکاج یا افت خمیر ایجاد می شود. در طرح های با چگالی بالا، حتی حجم جزئی بیش از حد می تواند به طور قابل توجهی خطر پل زدن لحیم کاری را در طول جریان مجدد افزایش دهد.
دادههای SPI مهندسان را قادر میسازد بین مازاد موضعی ناشی از طراحی دیافراگم و اضافی سیستمیک ناشی از پارامترهای چاپ تمایز قائل شوند - چیزی که بازرسی بصری به تنهایی نمیتواند به طور قابل اعتماد به آن دست یابد.
انحراف خمیر لحیم کاری زمانی اتفاق می افتد که رسوبات خمیر نسبت به لنت های PCB نامرتب باشند. سیستمهای SPI این نقص را از طریق تحلیل افست XY و اندازهگیریهای انحراف مرکز تشخیص میدهند.
علل معمولی عبارتند از تراز نادرست برد، تغییر شابلون، گیره ناپایدار، یا تاب برداشتن PCB. در کاربردهای ریز و میکرو BGA، حتی انحرافات کوچک می تواند منجر به فروپاشی لحیم کاری ناهموار یا خیس شدن ناکافی شود.
SPI در اینجا بسیار ارزشمند است زیرا می تواند ناهماهنگی واقعی را از توهمات بصری که ممکن است برای اپراتورها در طبقه مغازه قابل قبول به نظر برسد تشخیص دهد.
عیوب لکه دار شدن و تغییر شکل شکل اغلب دست کم گرفته می شوند زیرا همیشه آلارم های مبتنی بر حجم را ایجاد نمی کنند. سیستم های SPI این مسائل را با تجزیه و تحلیل هندسه خمیری، تعریف لبه و توزیع ارتفاع تشخیص می دهند.
دلایل رایج عبارتند از زاویه نادرست اسکاج، سرعت چاپ بیش از حد، رئولوژی ضعیف خمیر، یا شابلون های آلوده. این عیوب اغلب منجر به خیس شدن لحیم ناسازگار و پخش غیرقابل پیش بینی لحیم در طول جریان مجدد می شود.
قضاوت در مورد بسیاری از عیوب بازرسی خمیر لحیم کاری با چشم دشوار است. یک سپرده ممکن است از نظر بصری قابل قبول به نظر برسد، اما در صورت اندازهگیری کمی، همچنان خارج از محدوده فرآیند پایدار باشد.
به همین دلیل است که هشدارهای SPI گاهی اوقات به عنوان 'بیش از حد حساس' نادیده گرفته می شوند. در واقع، SPI نقص ها را زودتر تشخیص نمی دهد زیرا سخت تر است - آنها را زودتر تشخیص می دهد زیرا آنچه را که چشم انسان نمی تواند اندازه گیری می کند. درک این تفاوت برای پذیرش موثر SPI حیاتی است.

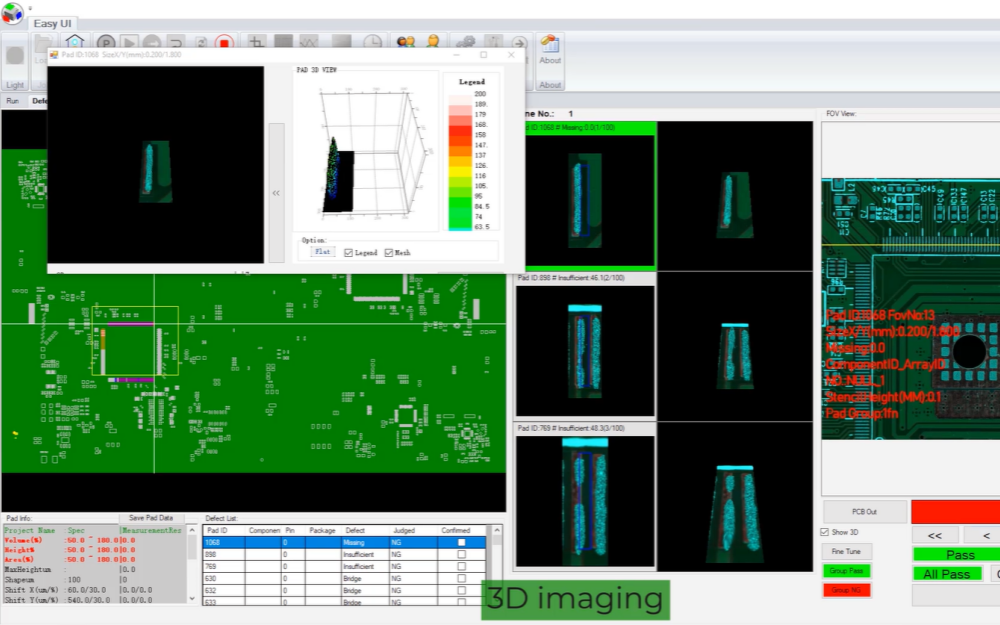

طراحی شابلون تاثیر مستقیم و قابل اندازه گیری بر راندمان انتقال خمیر لحیم کاری دارد. اندازه دیافراگم، شکل، روکش دیوار و نسبت مساحت، همگی بر نحوه پخش مداوم خمیر تأثیر میگذارند.
طراحی ضعیف شابلون اغلب منجر به نقص سیستماتیک SPI مانند حجم کم یا تنوع زیاد در بین پدها می شود. دادههای SPI بازخورد عینی را ارائه میدهند که به مهندسان کمک میکند تا طرحهای شابلون را قبل از انتشار انبوه عیوب اعتبارسنجی کنند.
خواص خمیر لحیم کاری مانند ویسکوزیته، محتوای فلز و فعالیت شار نقش عمده ای در عملکرد چاپ دارند. دمای ذخیره سازی نامناسب، زمان گرم کردن ناکافی، یا زمان باز بیش از حد اغلب منجر به نقص SPI می شود.
مسائل مربوط به مواد اغلب در SPI بهعنوان افزایش تغییرات بهجای خرابیهای ناگهانی ظاهر میشوند. بدون تجزیه و تحلیل روند SPI، این مشکلات اغلب به عنوان مشکلات تجهیزات تشخیص داده می شوند.
پارامترهای کلیدی چاپ عبارتند از فشار اسکاج، سرعت چاپ، سرعت جداسازی و فاصله قطع شدن. هر پارامتر به طور متفاوت بر رسوب خمیر تأثیر می گذارد.
SPI مهندسان را قادر می سازد تا این پارامترها را بر اساس داده های کمی به جای آزمون و خطا بهینه کنند. هنگامی که تنظیمات بر اساس روند SPI هدایت می شوند، نرخ نقص به طور قابل توجهی کاهش می یابد و ثبات فرآیند بهبود می یابد.

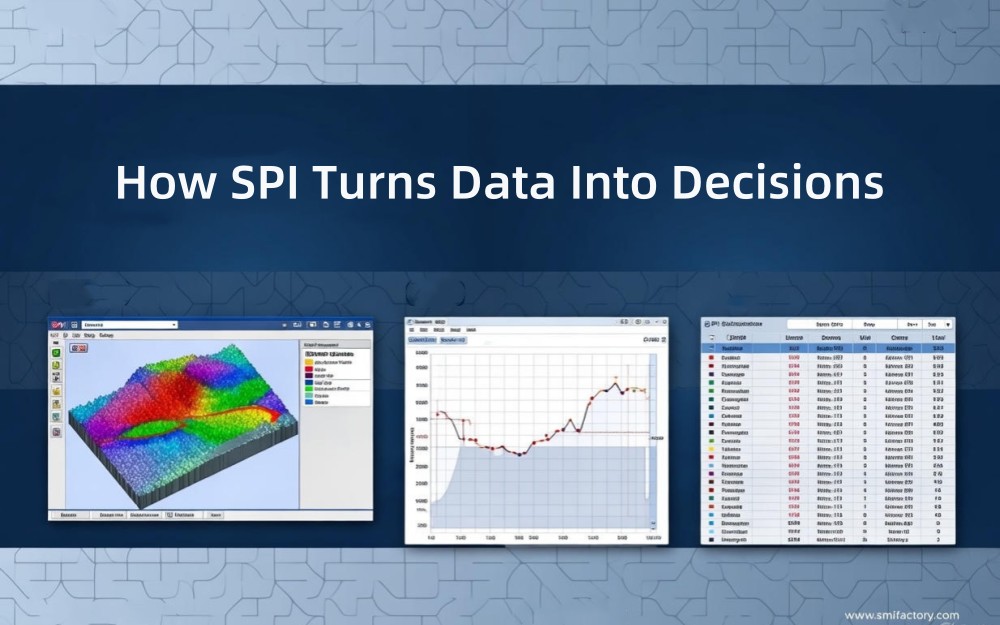

سیستم های مدرن SPI از فناوری اندازه گیری سه بعدی برای ارزیابی حجم، ارتفاع و مساحت خمیر لحیم استفاده می کنند. حجم معمولاً بحرانیترین معیار است زیرا به طور مستقیم با تشکیل اتصال لحیم کاری مرتبط است.
اندازه گیری ارتفاع و مساحت بینش بیشتری در مورد توزیع خمیر و قوام شکل ارائه می دهد. این معیارها با هم تصویر کاملی از کیفیت خمیر را تشکیل می دهند که نمی توان از طریق بازرسی دو بعدی به دست آورد.
هر هشدار SPI نشان دهنده یک مشکل فرآیند واقعی نیست. تماسهای کاذب اغلب از راهاندازی خط پایه نامناسب، تابلوهای مرجع متناقض، یا تنظیمات تلورانس ناشی میشوند که برای قابلیت فرآیند واقعی بیش از حد تهاجمی هستند.
درک فرآیند بازرسی SPI در خطوط SMT برای تشخیص عیوب واقعی از نویز اندازه گیری ضروری است. یک راهاندازی SPI ساختاریافته - که اعتبار تخته طلایی، تعریف پایه و نظارت بر روند مبتنی بر SPC را پوشش میدهد - تضمین میکند که SPI بهجای منبع هشدارهای غیرضروری، به عنوان یک ابزار کنترل فرآیند قابل اعتماد عمل میکند.
یکی از اشتباهات رایج این است که SPI را بهعنوان یک سیستم شکار عیب به جای مکانیزم ایجاد خط پایه در نظر میگیریم. خطوط SMT پایدار با عدم وجود آلارم تعریف نمی شوند، بلکه با توزیع داده ها و رفتار فرآیند قابل پیش بینی تعریف می شوند.

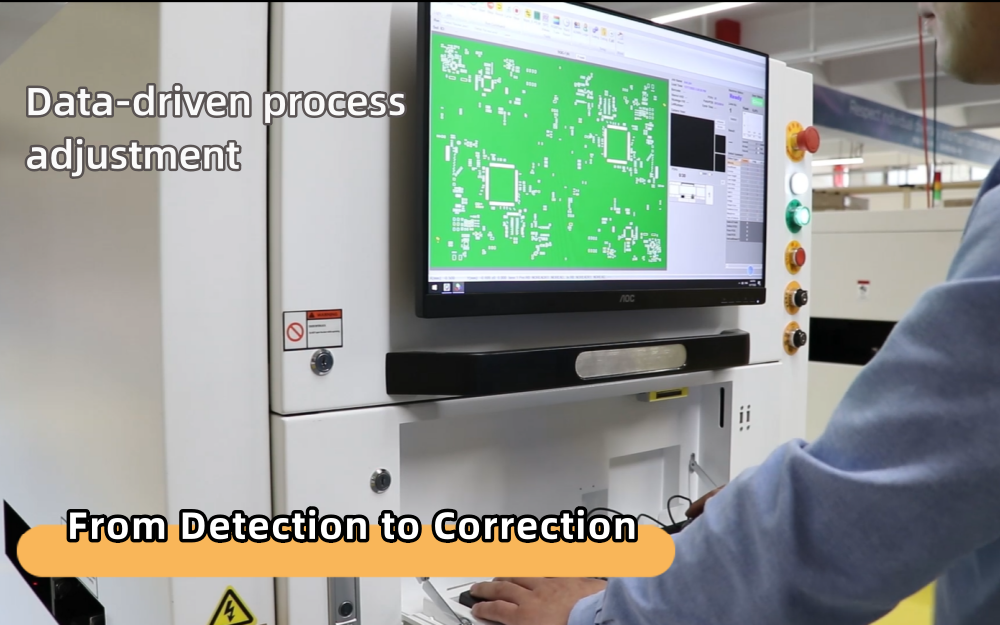

تصحیح عیوب SPI با تنظیمات فرآیند کنترل شده و مبتنی بر داده آغاز می شود. تغییرات فشار اسکاج، سرعت چاپ یا پارامترهای جداسازی باید بر اساس روندهای SPI به جای هشدارهای ایزوله هدایت شوند.
تنظیمات افزایشی و به دنبال تأیید فوری SPI به مهندسان امکان میدهد تا قبل از انتشار عیوب در پایین دست، پیشرفتها را تأیید کنند.
پایداری تجهیزات برای نتایج دقیق SPI ضروری است. دقت تراز چاپگر، تکرارپذیری نصب استنسیل، و کالیبراسیون SPI همگی بر قابلیت اطمینان بازرسی تأثیر میگذارند.
کالیبراسیون منظم و نگهداری پیشگیرانه تضمین می کند که داده های SPI منعکس کننده شرایط واقعی فرآیند به جای رانش تجهیزات است.
استراتژی های پیشگیرانه شامل تمیز کردن معمول استنسیل، کنترل خمیر لحیم کاری، و نظارت مداوم بر روند SPI است. هنگامی که SPI در برنامه ریزی نگهداری پیشگیرانه ادغام می شود، عود نقص به طور قابل توجهی کاهش می یابد.
داده های SPI را می توان با نتایج AOI و اشعه ایکس برای ایجاد مدل های کیفیت پیش بینی کننده مرتبط کرد. به عنوان مثال، حجم کم خمیر ثابت روی پدهای BGA اغلب با عیوب تخلیه یا سر در بالش که پس از جریان مجدد تشخیص داده می شود، مرتبط است.
در خطوط پیشرفته SMT، از بازخورد SPI برای راه اندازی اقدامات اصلاحی یا نگهداری پیشگیرانه قبل از ظاهر شدن نقص در پایین دست استفاده می شود. این رویکرد حلقه بسته، SPI را از یک ابزار بازرسی غیرفعال به یک سیستم کنترل فرآیند فعال تبدیل میکند.
در چندین محیط تولید SMT، تولیدکنندگان با تجدید ساختار استراتژی SPI خود به بهبودهای بازده قابل اندازه گیری دست یافته اند. با بهینه سازی مکان SPI، پالایش پارامترها و آموزش اپراتورها برای تفسیر صحیح داده ها، نرخ نقص بدون افزایش زمان بازرسی کاهش یافت.
این موارد نشان میدهند که اثربخشی SPI بیشتر به یکپارچهسازی سیستم و درک فرآیند بستگی دارد تا به مشخصات ماشین.
محل SPI در خط SMT تعیین می کند که کدام نقص می تواند زود تشخیص داده شود و به طور موثر اصلاح شود. قرار دادن صحیح SPI کار مجدد را به حداقل می رساند و ثبات کلی فرآیند را بهبود می بخشد.
تولید با ترکیب بالا و حجم کم نیاز به برنامهریزی انعطافپذیر SPI دارد، در حالی که خطوط با حجم بالا و خودرو اولویت پایداری و ثبات دادهها را دارند. انتخاب قابلیت SPI بر اساس الزامات تولید برای موفقیت بلندمدت ضروری است.
کنترل عیوب بازرسی خمیر لحیم کاری مربوط به افزودن مراحل بازرسی بیشتر نیست، بلکه مربوط به طراحی خط SMT است تا از عیوب جلوگیری شود، زود تشخیص داده شوند و به طور سیستماتیک اصلاح شوند.
ICT به جای اینکه آن را به عنوان یک ماشین مستقل تلقی کند، SPI را از منظر خط کامل SMT نزدیک می کند. در طول برنامه ریزی خط SMT، ICT نوع محصول، تراکم اجزا، حجم تولید و اهداف کیفی را ارزیابی می کند تا تعیین کند که چگونه SPI باید با چاپگرها، ماشین های قرار دادن و سیستم های بازرسی پایین دستی تعامل داشته باشد.
فراتر از انتخاب تجهیزات، ICT از مشتریان با راه اندازی فرآیند، تعریف پارامتر SPI و آموزش اپراتور پشتیبانی می کند. این تضمین میکند که دادههای SPI بهجای ایجاد تماسهای نادرست غیرضروری، به درستی تفسیر شده و برای بهینهسازی فرآیند استفاده میشوند.
ICT با کمک به سازندگان در برخورد با SPI به عنوان یک ابزار تصمیمگیری به جای یک دروازه بازرسی ساده، مشتریان را قادر میسازد تا عیوب بازرسی خمیر لحیم کاری را به بینشهای عملی تبدیل کنند که پایداری کلی خط SMT را بهبود میبخشد.
عیوب بازرسی خمیر لحیم کاری صرفاً نتایج بازرسی نیست - آنها هشدارهای اولیه بی ثباتی فرآیند هستند. هنگامی که به درستی درک و مدیریت شود، SPI به یکی از قدرتمندترین ابزارها برای بهبود عملکرد و قابلیت اطمینان در تولید SMT تبدیل می شود.
با تمرکز بر علل ریشه ای، استفاده از بازخورد SPI و ادغام بازرسی در یک استراتژی کیفیت حلقه بسته، تولیدکنندگان می توانند از تصحیح عیب واکنشی به کنترل فرآیند فعال حرکت کنند. برای تولیدکنندگانی که به دنبال تولید SMT پایدار و مقیاس پذیر هستند، کنترل عیوب بازرسی خمیر لحیم کاری یکی از موثرترین نقاط شروع است.
1. رایج ترین نقص بازرسی خمیر لحیم کاری چیست؟
خمیر لحیم ناکافی شایع ترین نقص SPI است و یکی از دلایل اصلی باز بودن اتصالات لحیم کاری است.
2. آیا SPI می تواند عیوب لحیم کاری را به طور کامل برطرف کند؟
SPI به تنهایی نمی تواند نقص ها را از بین ببرد، اما زمانی که به عنوان بخشی از یک فرآیند حلقه بسته استفاده می شود، نرخ عیب را به میزان قابل توجهی کاهش می دهد.
3. چند بار باید پارامترهای SPI بررسی شوند؟
هر زمان که مواد، طرح ها یا شرایط محیطی تغییر می کند، پارامترهای SPI باید بررسی شوند.
4. آیا SPI برای تولید SMT با حجم کم لازم است؟
بله حتی در تولیدات کم حجم، SPI بینش ارزشمندی در مورد ثبات فرآیند ارائه میکند و به جلوگیری از دوباره کاری پرهزینه کمک میکند.
