ICT-T550
I.C.T
conformal coating machine
| مقدار: | |
|---|---|
| بررسی اجمالی دستگاه پوشش منسجم ICT
ماشین پوشش Conformal ICT استاندارد جدیدی را برای محافظت ساده PCBA تعیین می کند. دارای برنامه نویسی آسان و تغییرات سریع خط برای بهترین نتایج است. این دستگاه اسپری PCB با تخته هایی از 50x50 تا 450x460 میلی متر کار می کند. در محدوده های X=450mm، Y=450mm، Z=100mm حرکت می کند. کاربران هر مسیر اسپری را به راحتی ویرایش می کنند. رابط مسیرها را به وضوح نشان می دهد. این آهنگ ها را برای چند تخته آینه، آرایه یا کپی می کند. داده های تولید به طور خودکار شمارش می شود. این دستگاه روکش منسجم smt pcb در خدمت قدرت درایو، کنترل صنعتی، LED، الکترونیک خودرو و زمینه های دیگر است. این نیازهای متنوع را با راندمان بالا برآورده می کند.
| ویژگی
سیستم انتقال
سیستم انتقال از یک پلت فرم با استحکام بالا برای پایداری ماشین استفاده می کند. سروو موتورها و درایورهای وارداتی آن را تغذیه می کنند. طراحی ریل کشویی Servo plus دقت و تکرار X/Y/Z را تضمین می کند. پوشش گرد و غبار منحصر به فرد پیچ و ریل را تمیز نگه می دارد. این کار تعمیر و نگهداری را کاهش می دهد. زنجیر مخازن انعطاف پذیر لوله ها و خطوط را مرتب می کند. به طور کلی، از عملکرد قابل اعتماد در ماشین پوشش Conformal پشتیبانی می کند.
سیستم حمل و نقل
سیستم حمل و نقل دارای یک زنجیره منحصر به فرد برای جلوگیری از چسبیدن PCB است. موتور سرعت را کنترل می کند و با دقت متوقف می شود. گیره سیلندر PCB را در حین کار محکم نگه می دارد. عرض ریل راهنما برای ورود آسان به صورت نیمه اتوماتیک تنظیم می شود. زنجیرها و پروفیل ها PCB های سنگین را بدون خمیدگی تحمل می کنند. این تنظیم به خوبی با دستگاه روکش منسجم smt pcb مطابقت دارد.
سیستم پوشش
سیستم پوشش شامل دریچه های دوگانه برای کارهای پیچیده PCBA است. طراحی مدولار بدنه سوپاپ ها را به سرعت برای محصولات مختلف تعویض می کند. محور U اختیاری و شیب به راحتی به نقاط سخت می رسد. CCD vision به عنوان یک افزودنی ارائه می شود. لامپ UV داخلی وضعیت کار را به وضوح نشان می دهد. این نیازهای مختلف را در ماشین پوشش Conformal انجام می دهد.
سیستم کنترل
سیستم کنترل قطعات را به طور معقولی با برچسب های استاندارد قرار می دهد. این امر بررسی و رفع مشکل را ساده می کند. قطعات سروو با دقت بالا پایدار هستند. طراحی حرارتی از خنک کننده هوای همرفتی استفاده می کند. حالت برد کنترل PC plus قابلیت اطمینان را افزایش می دهد. عملکرد صاف را در دستگاه پوشش اسپری PCB تضمین می کند.
سیستم اپراتور
سیستم اپراتور کارهای جدید را در کمتر از 10 دقیقه برنامه ریزی می کند. تغییر در ویندوز 10 کمتر از 2 دقیقه طول می کشد. نرم افزار دوستانه به کاربران آموزش می دهد و آنها را هدایت می کند. این مسیرها را در زمان واقعی برای کنترل آسان نمایش می دهد. دید CCD اختیاری است. پلت فرم قابل تنظیم متناسب با اپراتورهای مختلف. این به استفاده سریع از دستگاه پوشش Conformal کمک می کند.
سیستم پوشش پیشرفته دو سوپاپ
دستگاه روکش کنفورمال شیر اتمیزاسیون کوچک دقیق H-808 را برای پاشش نقطه/خط ریز روی اجزای کوچک ارائه می‌کند - مناسب برای روشنایی LED و لوازم الکترونیکی مصرفی. H-818 Wide Fan Valve پوشش یکنواخت فیلم را در مناطق بزرگ PCB ارائه می دهد که برای داشبورد خودرو و بردهای کنترل صنعتی ایده آل است. H-828 High-Flow Valve پوشش های ضخیم را به سرعت برای ماژول های قدرت کنترل می کند.
طراحی مدولار سوپاپ ها را در کمتر از 2 دقیقه تعویض می کند. راه اندازی شیر دوگانه برای کارهای پیچیده دو نوع را به طور همزمان اجرا می کند. این انعطاف‌پذیری باعث می‌شود که دستگاه پوشش‌دهنده PCB برای تولید با مخلوط بالا عالی باشد. دریچه مناسب برای هر برنامه را انتخاب کنید!
| مشخصات
| دستگاه های پوشش انتخابی انتخابی | ||||
| مدل | ICT-T550 | ICT-T550U | ICT-T600 | ICT-T650 |
| تعداد دریچه ها | 2 (شیر اتمیزه کردن 1 سر، شیر دقیق 1 سر) | 2 (شیر اتمیزه کردن 1 سر، شیر دقیق 1 سر) | 2 (شیر اتمیزه کردن 2 سر) | 4 (شیر اتمیزه 2 سر، شیر دقیق 2 سر) |
| روش کنترل | PC + کارت کنترل حرکت | |||
| تعداد دوک ها | X ، Y ، Z | X ، Y ، Z ، U | X ، Y ، Z | X ، Y ، Z |
| اندازه PCB | 50*50 ~ 450*460mm | |||
| درایو اسپیندل | سروو موتور + ماژول بال اسکرو وارداتی | |||
| تمیز کردن اتوماتیک شیرها | با مخزن فشار 5L | |||
| منبع تغذیه | AC 220V±10٪، 50/60HZ، 2.2KW | |||
| بعد | L910*W1600*H1700mm | |||
| وزن خالص | 1000 کیلوگرم | |||

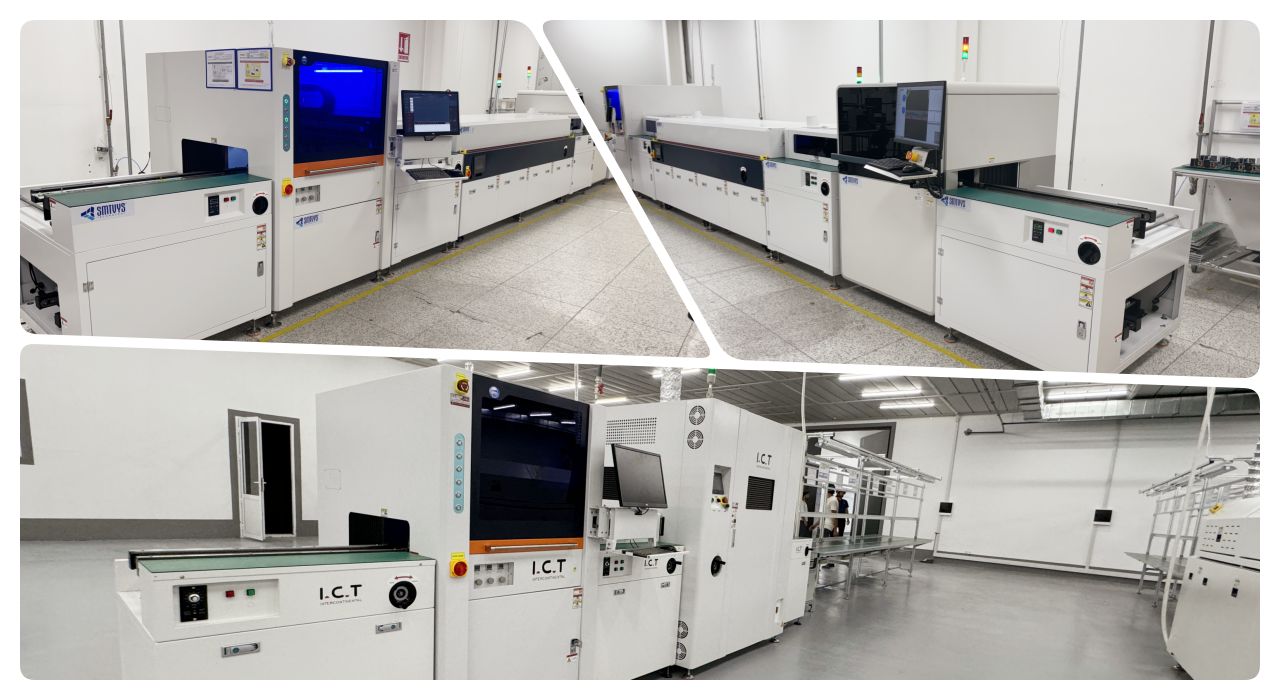

| پوشش لیست تجهیزات خط
خط پوشش PCBA ما ابزارهای پیشرفته ای را برای محافظت از برد مدار کارآمد و دقیق ارائه می دهد. خط پوشش کاملاً خودکار شامل یک دستگاه پوشش انتخابی برای کاربرد دقیق، یک کوره پخت برای پرداخت های بادوام، AOI برای بررسی کیفیت، بالابر و باله برای حمل صاف و یک سیستم نوار نقاله برای تولید بدون درز است.
این خط پوشش PCBA با کیفیت بالا عملکرد پایدار، پوشش قابل اعتماد ضد گرد و غبار، ضد آب و ضد انفجار را تضمین می کند و نیازهای مختلف صنعت را برآورده می کند. با طراحی های مدولار و پشتیبانی جهانی از ICT، بهره وری را برای وظایف پوشش محافظ افزایش می دهد.
| نام محصول | هدف در خط پوشش PCBA |
|---|---|
برای محافظت در برابر گرد و غبار، ضد آب و ضد انفجار، پوشش های محافظ دقیقی را روی بردهای مدار اعمال می کند. | |
پوشش ها را با نور مادون قرمز یا UV سفت می کند و محافظت بادوام و قوی را تضمین می کند. | |
برای پردازش کارآمد، بردهای مدار را به آرامی از طریق خط پوشش منتقل می کند. | |
PCB را برای خط تولید تهیه و ذخیره می کند و ورودی و خروجی صاف را تضمین می کند. | |
| پوشش منسجم AOI | کیفیت پوشش را بازرسی می کند و عیوب را برای اطمینان از استانداردهای بالا تشخیص می دهد. |

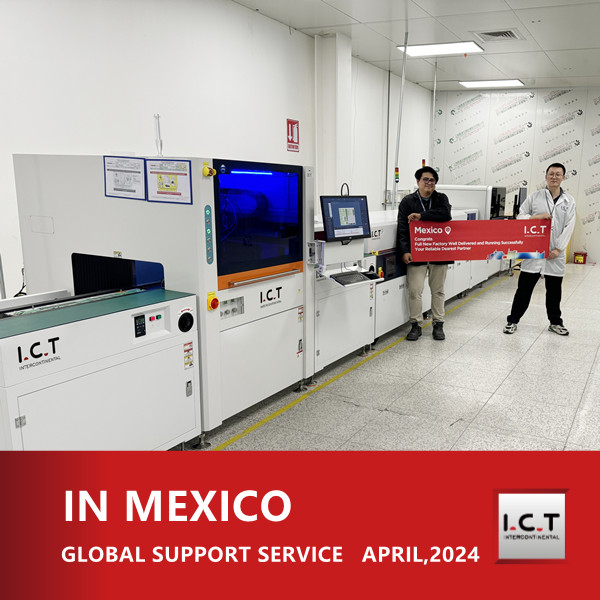

| ویدئوی موفقیت مشتری
مهندس ما برای پشتیبانی SMT در الکترونیک خودرو به اروپا سفر کرد. مشتری داشبورد ماشین می‌سازد و یک خط پوشش کامل PCBA را با ماشین پوشش Conformal ما خریداری کرد. این شامل لودر، روکش انتخابی، فر UV و تخلیه کننده است. سیستم های لحیم کاری موجی و AOI. مهندس تمام تجهیزات را نصب و رفع اشکال کرد. او کارکنان را در مورد عملیات و تعمیرات آموزش داد. در طول اجرای آزمایشی، او مسائل را برای تولید روان حل کرد. این به مشتری کمک کرد تا خروجی با کیفیت بالا را سریع شروع کند. این ویدئو مراحل راه اندازی و پوشش کارآمد را نشان می دهد.
| خدمات و آموزش
ما خدمات نصب و نگهداری کامل را ارائه می دهیم. تیم ما اپراتورها را در ماشین پوشش Conformal آموزش می دهد. ما پاسخ سریع به مسائل را ارائه می دهیم. پشتیبانی از راه دور مشکلات را به سرعت حل می کند. بازدید در محل اجرای روان را تضمین می کند. آموزش برنامه نویسی و مراقبت روزانه را پوشش می دهد. ما قطعات را برای استفاده طولانی مدت عرضه می کنیم. این به مشتریان کمک می کند تا ارزش تجهیزات را به حداکثر برسانند.
| آنچه مشتریان می گویند
مشتریان مهندسان ما را برای کمک متخصص و رفع سریع تحسین می کنند. آنها ماشین پوشش Conformal را برای پوشش دقیق و یکنواخت دوست دارند. بسته بندی ایمن در طول حمل و نقل محافظت می کند. پاسخ های سریع سوالات را در چند ساعت حل می کند. عملکرد قابل اعتماد تولید آنها را افزایش می دهد.
| گواهینامه ها و استانداردها
ما دارای گواهینامه های CE، RoHS و ISO9001 هستیم. ما برای فناوری های کلیدی پتنت داریم. اینها محصولات ایمن، سبز و با کیفیت را تضمین می کنند. تست های دقیق هر ماشینی را پشت سر می گذارد.
| درباره شرکت و کارخانه ICT
ICT تحقیق و توسعه و تولید خود را با 89 پرسنل اجرا می کند. ما طی 13 سال از سال 2012 به سرعت رشد می کنیم. بیش از 1600 مشتری در 72 کشور به ما اعتماد دارند. کارخانه‌ها از بررسی‌های کیفی و سیستم‌های دقیق پیروی می‌کنند. ما SMT، پوشش و موارد دیگر را در سطح جهانی پوشش می دهیم.
