دستگاه پوشش UV PCB ICT حفاظت دقیق در برابر اشعه ماوراء بنفش را برای بردها ارائه می دهد.
الف تنظیم کننده دقیق فشار هوا را ثابت نگه می دارد.
ب پنل بصری وظایف روزانه اپراتور را بهبود می بخشد.
ج ریل های تقویت شده با فولاد دوام را افزایش می دهند.
د تسمه سنکرون تنظیم دقیق عرض را امکان پذیر می کند.
ه. زیر بشکهای مقاوم از پایداری کلی دستگاه پشتیبانی می کند.
f. پرده های هوا به طور موثر حاوی گازهای خروجی اگزوز هستند.
g. ICT آموزش نصب جامع را ارائه می دهد.
T550U
I.C.T
smt pcb metal coating machines
| مقدار: | |
|---|---|
| دستگاه پوشش UV PCB ICT
دستگاه پوشش UV PCB ICT به عنوان راه حل پیشرو برای محافظت ساده و کارآمد PCBA با پخت UV عالی است. برنامه نویسی آسان و تغییر سریع خطوط را برای ارائه نتایج برتر در سراسر صنایع فراهم می کند.
ایده آل برای قدرت درایو، کنترل های صنعتی، روشنایی LED، الکترونیک خودرو، ارتباطات، ابزار دقیق، دستگاه های مصرف کننده، لوازم خانگی، برنامه های نظامی و پزشکی، دستگاه پوشش UV PCB نیازهای متنوع را با بهره وری بی نظیر برآورده می کند. ضایعات مواد را کاهش می‌دهد، ایمنی را از طریق پرده‌های هوای ورودی/خروجی افزایش می‌دهد و برای بهینه‌سازی کامل گردش کار، به‌طور یکپارچه در خطوط SMT ادغام می‌شود.
| ویژگی
سیستم انتقال
سیستم انتقال در دستگاه پوشش UV PCB دارای یک پلت فرم با استحکام بالا است که پایداری تزلزل ناپذیر را در طول عملیات فشرده تضمین می کند. سروو موتورها و درایورهای وارداتی، انتقال قدرت ثابتی را ارائه می دهند. ماژول ریل سروو اسلاید تکرارپذیری و دقت استثنایی را در محورهای X/Y/Z تضمین می کند.
یک پوشش اختصاصی گرد و غبار از پیچ سربی و ریل ها در برابر آلاینده ها محافظت می کند، تعمیر و نگهداری را ساده می کند و طول عمر را افزایش می دهد. زنجیر مخازن انعطاف پذیر به طور منظم تمام خطوط لوله و سیم کشی را هدایت می کند و از تداخل جلوگیری می کند و ظاهری مرتب دارد. این طراحی قوی زمان خرابی برنامه ریزی نشده را به حداقل می رساند، از اجرای 24 ساعته با حجم بالا پشتیبانی می کند و هزینه کل مالکیت را کاهش می دهد.
در محیط های ماشین روکش اتوماتیک PCB، دقت بی عیب و نقصی را برای لایه های یکنواخت شده با اشعه ماوراء بنفش فراهم می کند و نرخ بازده را تا 15٪ افزایش می دهد. کارخانه ها در شرایط سخت و بدون مداخلات مکرر به عملکرد قابل اعتمادی دست می یابند.
سیستم حمل و نقل
سیستم حمل و نقل دستگاه پوشش UV PCB از یک نوار نقاله زنجیره ای منحصر به فرد استفاده می کند که از چسبیدن یا ناهماهنگی PCB جلوگیری می کند. کنترل‌های دقیق موتور، تنظیم دقیق سرعت و دقت توقف را ارائه می‌دهند. گیره سیلندر تخته ها را محکم محکم می کند و جابجایی ها در طول پوشش را حذف می کند.
تنظیم عرض ریل راهنما نیمه اتوماتیک، ورود/خروج بدون درز تخته را برای اندازه های مختلف تسهیل می کند. زنجیره‌ها و پروفیل‌های تقویت‌شده بارهای سنگین را بدون تغییر شکل تحمل می‌کنند و از PCBهای قوی خودرو پشتیبانی می‌کنند. این سیستم با کاهش ایرادات، توان عملیاتی خط را تا 25 درصد افزایش می دهد.
این دستگاه بدون زحمت با لودرها و تخلیه کننده ها در تنظیمات دستگاه پوشش خودکار PCB متصل می شود. اپراتورها از تنظیمات بدون ابزار و عملکرد بدون جم بهره می برند و جریان ثابت در تولید با مخلوط بالا را تضمین می کنند. ویژگی های ایمنی شامل توقف های اضطراری و سنسورهایی برای تصادفات صفر است.
سیستم پوشش
سیستم کنترل دستگاه پوشش UV PCB از یک طرح منطقی با برچسب های استاندارد برای بازرسی و نگهداری بی دردسر استفاده می کند. قطعات سروو با دقت بالا عملکرد پایدار و بدون لرزش را تضمین می کنند.
اتلاف گرما پیشرفته از طریق خنک کننده هوای همرفتی از مشکلات حرارتی در کارهای طولانی مدت جلوگیری می کند. حالت هیبریدی برد کنترل PC قابلیت اطمینان و تشخیص را افزایش می دهد. نظارت زمان واقعی با MES برای بینش های مبتنی بر داده ادغام می شود. این تنظیم میزان خطا را در برنامه های کاربردی دستگاه پوشش خودکار PCB به کمتر از 0.5٪ کاهش می دهد.
کاربران به عیب یابی از راه دور از طریق اترنت دسترسی دارند و زمان پاسخ را کاهش می دهند. زمان بندی لامپ UV را با دریچه های اسپری برای پخت بهینه و دستیابی به استانداردهای حفاظتی IP67 هماهنگ می کند. طراحی کم مصرف در مقایسه با رقبا 20 درصد در مصرف انرژی صرفه جویی می کند.
سیستم کنترل
سیستم اپراتور در دستگاه پوشش UV PCB برنامه های جدید را در کمتر از 10 دقیقه ایجاد می کند و در ویندوز 10 خطوط را در کمتر از 2 دقیقه تغییر می دهد.
نرم افزار Intuitive آموزش و ناوبری گام به گام را برای مبتدیان ارائه می دهد. تجسم مسیر در زمان واقعی تنظیمات و تأیید را ساده می کند. دید CCD اختیاری دقت زیر میلی متری را فراهم می کند. پلت فرم ارگونومیک و قابل تنظیم تمام ارتفاعات کاربر را در خود جای می دهد و خستگی را تا 30 درصد کاهش می دهد.
در گردش کار ماشین پوشش خودکار PCB، آموزش را به یک شیفت کوتاه می کند. پشتیبانی چند زبانه و آموزش های ویدیویی قابلیت استفاده جهانی را تضمین می کند. رابط صفحه لمسی خطاها را به حداقل می رساند، در حالی که پشتیبان گیری خودکار از دستور العمل ها محافظت می کند. این به تیم ها این امکان را می دهد که وظایف پیچیده درمان UV را با اطمینان و کارآمد انجام دهند.
سیستم اپراتور
از ویژگی های کلی دستگاه پوشش UV PCB می توان به تنظیم کننده هوای دقیق با گیج دیجیتال برای اسپری مداوم اشاره کرد. پانل انسانی با نمادها، گردش کار را تسریع می کند. ریل‌های نقاله سخت شده با نوارهای فولادی ضد زنگ در برابر سایش بیش از 50000 ساعت مقاومت می‌کنند.
تسمه سنکرون تنظیمات دقیق را انجام می دهد. دروازه فولادی مستقل در برابر ارتعاشات مقاومت می کند. پرده های هوا اگزوز را آب بندی می کنند و کیفیت هوا را تا 40 درصد بهبود می بخشد. برنامه نویسی از مسیرهای نامحدود با پیش نمایش های بصری پشتیبانی می کند.
ابزارهای چند بردی (آینه/آرایه/کپی) 70% در زمان راه اندازی صرفه جویی می کنند. ثبت خودکار داده ها معیارهای OEE را دنبال می کند. این نوآوری‌ها باعث می‌شود دستگاه پوشش خودکار PCB برای کاربردهای UV با دقت بالا در تولید لوازم الکترونیکی همه کاره باشد.
سیستم پوشش پیشرفته دو سوپاپ
سیستم پوشش سوپاپ در دستگاه پوشش UV PCB دارای شیر دوگانه برای سناریوهای پیچیده PCBA است. طراحی مدولار امکان تعویض سوپاپ را در کمتر از 2 دقیقه فراهم می کند.
شیر اتمیزاسیون دقیق H-808 نقاط/خطوط ظریف (<50 میکرون) را برای قطعات LED/مصرف کننده با حداقل اسپری بیش از حد ارائه می دهد.
شیر فن پهن H-818 مناطق 200 میلی متری را با سرعت 500 میلی متر بر ثانیه برای تخته های خودرو پوشش می دهد.
شیر پر جریان H-828 پوشش های ضخیم 10 میلی لیتر در دقیقه را برای ماژول های قدرت پوشش می دهد.
محور U اختیاری (چرخش 360 درجه) و دسترسی شیب 45 درجه به زیر مولفه ها. لامپ UV داخلی، پخت فوراً را تأیید می کند. CCD تراز 0.05 ± میلی متر را تضمین می کند. کاهش ضایعات با پشتیبانی کم VOC به 20-30٪ می رسد. این حفاظت یکنواخت IP67 را در خطوط ماشین روکش اتوماتیک PCB ارائه می دهد و دوام را در محیط های سخت افزایش می دهد.
| مشخصات
| دستگاه های پوشش انتخابی انتخابی | ||||
| مدل | ICT-T550 | ICT-T550U | ICT-T600 | ICT-T650 |
| تعداد دریچه ها | 2 (شیر اتمیزه کردن 1 سر، شیر دقیق 1 سر) | 2 (شیر اتمیزه کردن 1 سر، شیر دقیق 1 سر) | 2 (شیر اتمیزه کردن 2 سر) | 4 (شیر اتمیزه 2 سر، شیر دقیق 2 سر) |
| روش کنترل | PC + کارت کنترل حرکت | |||
| تعداد دوک ها | X ، Y ، Z | X ، Y ، Z ، U | X ، Y ، Z | X ، Y ، Z |
| اندازه PCB | 50*50 ~ 450*460mm | |||
| درایو اسپیندل | سروو موتور + ماژول بال اسکرو وارداتی | |||
| تمیز کردن اتوماتیک شیرها | با مخزن فشار 5L | |||
| منبع تغذیه | AC 220V±10٪، 50/60HZ، 2.2KW | |||
| بعد | L910*W1600*H1700mm | |||
| وزن خالص | 1000 کیلوگرم | |||

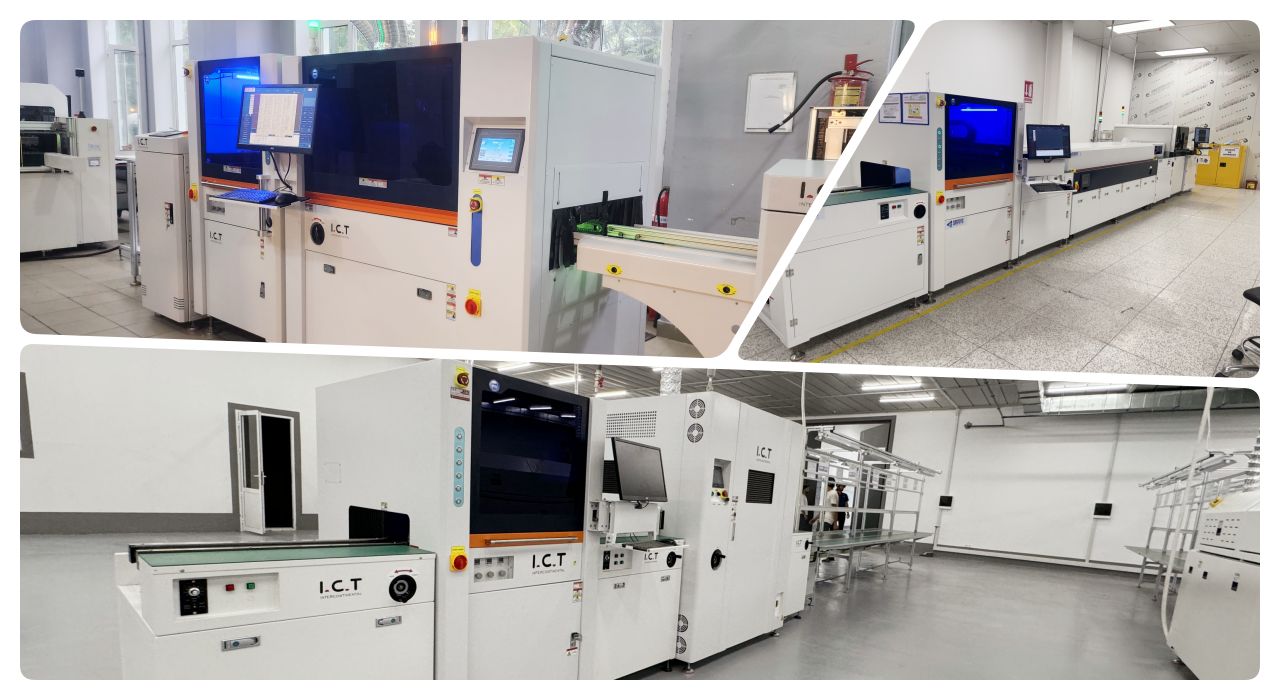

| پوشش لیست تجهیزات خط
خط پوشش PCBA ما ابزارهای پیشرفته ای را برای محافظت از برد مدار کارآمد و دقیق ارائه می دهد. خط پوشش کاملاً خودکار شامل یک دستگاه پوشش انتخابی برای کاربرد دقیق، یک کوره پخت برای پرداخت های بادوام، AOI برای بررسی کیفیت، بالابر و باله برای حمل صاف و یک سیستم نوار نقاله برای تولید بدون درز است.
این خط پوشش PCBA با کیفیت بالا عملکرد پایدار، پوشش قابل اعتماد ضد گرد و غبار، ضد آب و ضد انفجار را تضمین می کند و نیازهای مختلف صنعت را برآورده می کند. با طراحی های مدولار و پشتیبانی جهانی از ICT، بهره وری را برای وظایف پوشش محافظ افزایش می دهد.
| نام محصول | هدف در خط پوشش PCBA |
|---|---|
برای محافظت در برابر گرد و غبار، ضد آب و ضد انفجار، پوشش های محافظ دقیقی را روی بردهای مدار اعمال می کند. | |
پوشش ها را با نور مادون قرمز یا UV سفت می کند و محافظت بادوام و قوی را تضمین می کند. | |
برای پردازش کارآمد، بردهای مدار را به آرامی از طریق خط پوشش منتقل می کند. | |
PCB را برای خط تولید تهیه و ذخیره می کند و ورودی و خروجی صاف را تضمین می کند. | |
| پوشش منسجم AOI | کیفیت پوشش را بازرسی می کند و عیوب را برای اطمینان از استانداردهای بالا تشخیص می دهد. |
| ویدئوی موفقیت مشتری
در ویدیوی 'سفر اروپایی مهندس فناوری اطلاعات و ارتباطات - راه حل SMT برای الکترونیک خودرو' مهندس ما از یک سازنده برتر داشبورد اتومبیل اروپایی بازدید می کند.

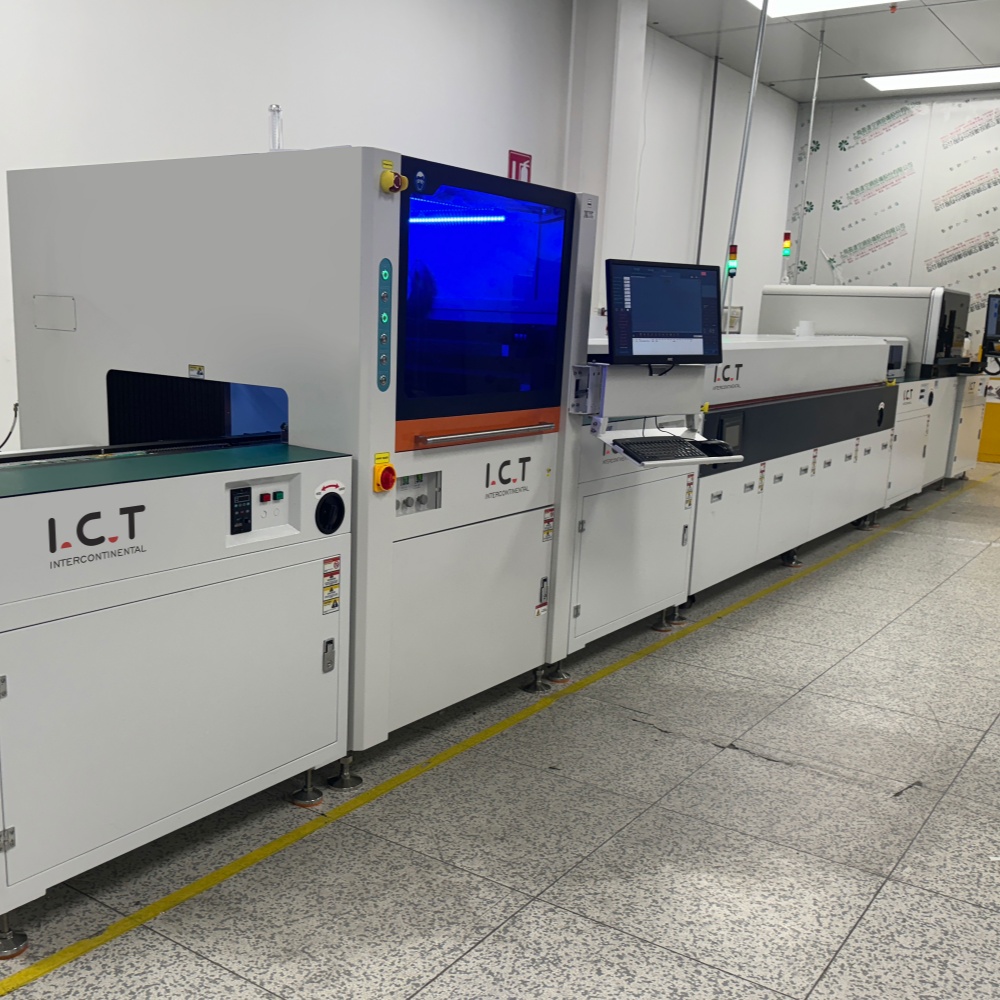

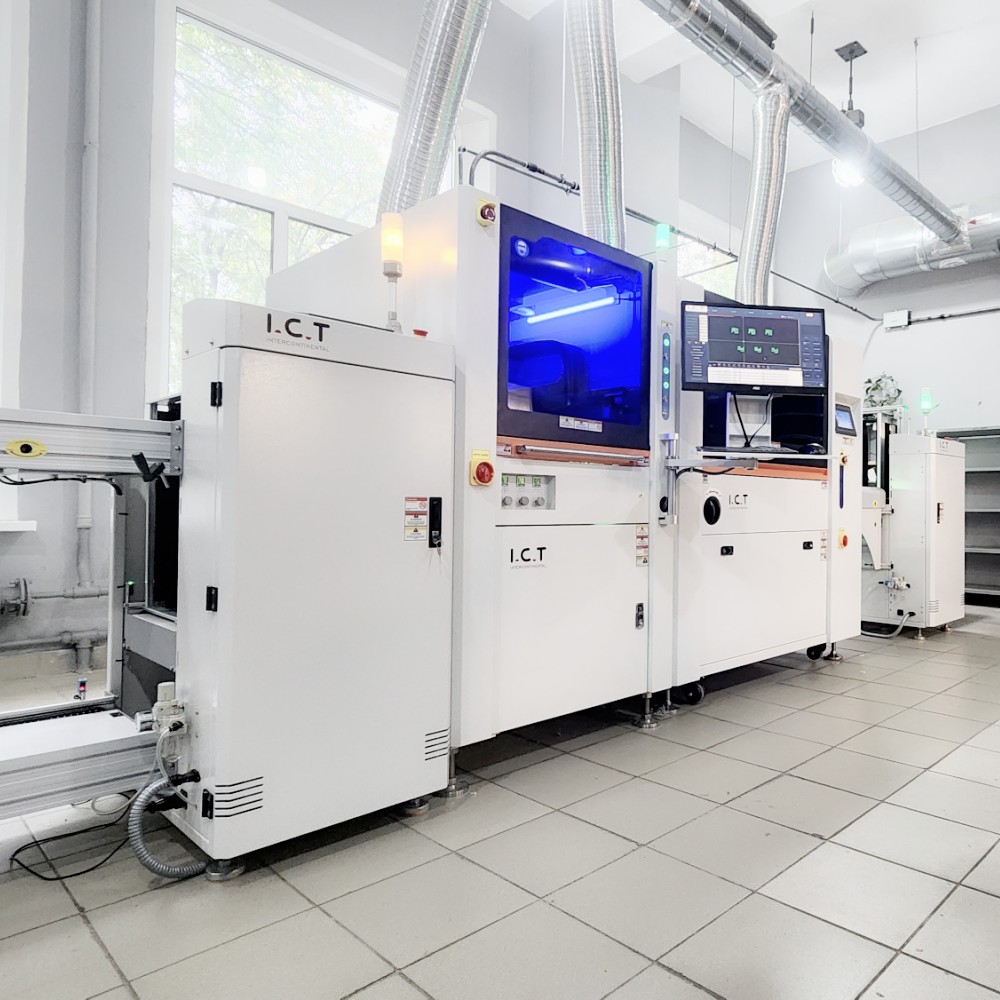

آنها یک خط پوشش کامل PCBA با دستگاه پوشش UV PCB، شامل لودر، پوشش انتخابی، اجاق UV، و تخلیه کننده، به علاوه لحیم کاری موج و AOI (بافر + تخلیه کننده NG/OK) به دست آوردند.
او در محل نصب، اشکال زدایی و بهینه سازی را برای حداکثر کارایی انجام می دهد. آموزش جامع عملیات، تعمیر و نگهداری و عیب یابی را پوشش می دهد. در طول آزمایشات، او گلوگاه ها را برطرف می کند، کیورینگ UV را برای چسبندگی بی عیب تنظیم می کند و کارایی را تا 25 درصد افزایش می دهد.
مشتری به سرعت به تولید بدون نقص دست می یابد. فیلم اسپری دقیق، تأیید فوری اشعه ماوراء بنفش و ادغام یکپارچه در عملیات ماشین پوشش خودکار PCB برای قابلیت اطمینان خودرو را به نمایش می گذارد.
| خدمات و آموزش
ICT نصب، راه اندازی و نگهداری کامل چرخه عمر دستگاه پوشش UV PCB را فراهم می کند. مهندسان آموزش های عملی برای برنامه نویسی، بهینه سازی درمان اشعه ماوراء بنفش، و نگهداری روزانه در محل یا مجازی ارائه می دهند. پشتیبانی از راه دور 24/7 مشکلات را در چند ساعت از طریق عیب‌یابی AR حل می‌کند. موجودی جهانی قطعات یدکی تحویل کمتر از 48 ساعت را تضمین می کند. ممیزی های سفارشی فرآیندها را برای کارایی دستگاه پوشش خودکار PCB بهینه می کند. دوره های تجدید سالانه تیم ها را گواهینامه نگه می دارد. ما برای مواد جدید UV ارتقاء می دهیم. این رویکرد بدون ریسک، زمان خرابی را تا کمتر از 1% به حداقل می‌رساند و ROI را از طریق تضمین عملکرد به حداکثر می‌رساند. مشتریان در 72 کشور به مشارکت فعال ما متکی هستند.
| آنچه مشتریان می گویند
مشتریان اروپایی خودرو در مورد تخصص مهندس ما در راه اندازی فرآوری اشعه ماوراء بنفش و حل سریع مشکلات در طول بازدیدها ابراز خوشحالی می کنند. دستگاه پوشش UV PCB برای لایه‌های یکنواخت و بدون حباب روی داشبوردها تحسین می‌شود و بازدهی 99.9 درصد را به دست می‌آورد. بسته بندی قوی از حمل و نقل ماوراء اقیانوس اطلس بدون آسیب جان سالم به در می برد. تیم های پشتیبانی در کمتر از 12 ساعت پاسخ می دهند و از تاخیر جلوگیری می کنند. ماژولار بودن سوپاپ زمان تعویض را تا 80 درصد کاهش می دهد و توان عملیاتی را افزایش می دهد. یکی از رهبران داشبورد می‌گوید: «بهترین سرمایه‌گذاری در دستگاه پوشش خودکار PCB—قابل اعتماد و مقاوم در برابر آینده». دوام بیش از مشخصات فنی است و عمر برد را در ارتعاشات افزایش می دهد. به طور کلی، قابلیت اطمینان تولید را تغییر می دهد.
| گواهینامه ها و استانداردها
دستگاه پوشش PCB UV ICT با استانداردهای ایمنی CE، RoHS برای سازگاری با محیط زیست و مدیریت کیفیت ISO9001 مطابقت دارد. پتنت ها یکپارچه سازی UV و فن آوری شیر را پوشش می دهند. هر واحد 72 ساعت سوختن، تست نشت و اعتبارسنجی دقت را تحمل می کند. پروتکل های کارخانه شامل انطباق IPC-A-610 و قابلیت ردیابی از طریق کدهای QR است. ممیزی های شخص ثالث کمتر از 0.1٪ نرخ نقص را تأیید می کند. این گواهینامه ها عملکرد ایمن و پایدار را در سراسر جهان تضمین می کند. برای کاربران دستگاه روکش PCB خودکار، آنها پایبندی قانونی در بخش های خودرو/پزشکی را تضمین می کنند و خطرات مسئولیت را کاهش می دهند.
| درباره شرکت و کارخانه ICT
ICT از سال 2012 با تحقیق و توسعه داخلی و تولید 12000 متر مربع در تولید لوازم الکترونیکی پیشگام است. 89 کارمند ما از جمله 20 مهندس، نوآوری را با سرمایه 30 میلیون دلاری در 8 شعبه هدایت می کنند. ما به بیش از 1600 مشتری در 72 کشور خدمت می کنیم، ما راه حل های کارخانه ای 0-1 را در SMT، پوشش و مونتاژ ارائه می دهیم. فرآیندهای ISO دقیق شامل بازرسی 100٪، نظارت بر SPC و مونتاژ اتاق تمیز است. جهانی شدن برای پشتیبانی مناسب با بومی سازی جفت می شود. به عنوان یک پلتفرم ارزش متقابل، ما از تجزیه و تحلیل تا ارتقاء بهینه سازی می کنیم و از 98٪ آپتایم اطمینان می دهیم. برای برتری پوشش UV به شبکه مورد اعتماد ما بپیوندید.
