| دستگاه برش دستی PCB - جداسازی دقیق ساده

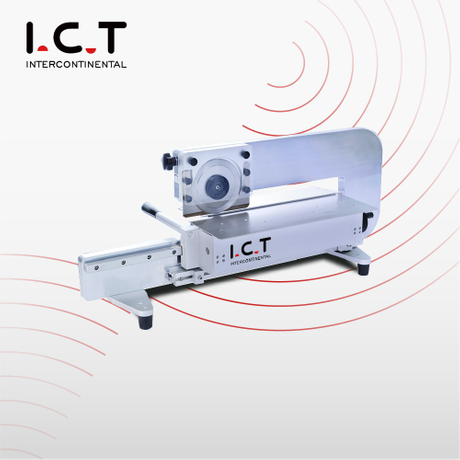

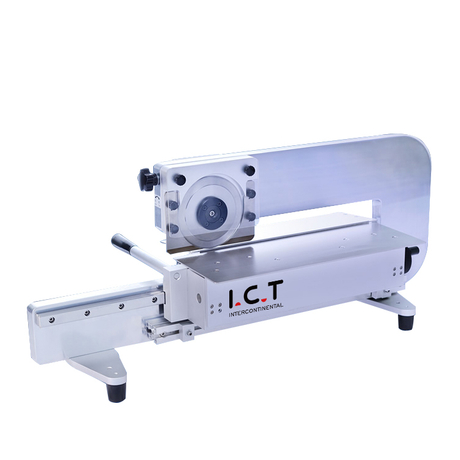

در دقت آرام کار الکترونیک مدرن، دستگاه برش دستی PCB V-cut به عنوان یک همراه قابل اعتماد برای جدا کردن تمیز و دقیق صفحه ظاهر می شود. با در نظر گرفتن ثبات جامد ساخته شده است، PCB ها را محکم در جای خود نگه می دارد در حالی که اپراتور تیغه را هدایت می کند، و از هرگونه تکان ناگهانی که ممکن است به قطعات حساس آسیب برساند جلوگیری می کند. سرعت لغزش به راحتی با دست تنظیم میشود و سرعت اندازهگیری شده را فراهم میکند که کاملاً متناسب با هر کار باشد.
تنظیمات دقیق بین تیغههای دایرهای و مستقیم، عمقهای مختلف شیار V را در خود جای میدهد و موقعیتهایی را که اجزا بدون مشکل از خط برش میپیچند، مدیریت میکند. مهمتر از همه، فشار داخلی را به حداقل می رساند و از اتصالات لحیم کاری در برابر ترک هایی که می تواند کل مجموعه ها را خراب کند محافظت می کند. برخلاف ماشین مدار چاپی Routing V-Cut که اغلب گرد و غبار را برمی انگیزد، گرمای اضافی تولید می کند و نیاز به نگهداری بیشتری دارد، این رویکرد مستقیم V-cut لبه های تمیزتر، عملکرد آرام تر و رفتار بسیار ملایم تری را با بردها ارائه می دهد - ایده آل برای کسانی که کیفیت و کارایی را در هر جداسازی ارزش قائل هستند.
ICT پنج ماشین V-cut متمایز را ارائه می دهد که هر کدام برای برآوردن نیازهای تولید خاص ساخته شده اند:
نسخه استاندارد دستی عملکرد ساده و اقتصادی را برای اجراهای کوچکتر ارائه می دهد.
جداکننده LED چند تیغه ای برش مرحله ای را برای نوارهای بلند با مراقبت استثنایی به ارمغان می آورد.
سبک گیوتین نیروی پنوماتیکی سریع را برای مواد ضخیم تر و سفت تر اعمال می کند.
طراحی تیغه متحرک تنظیمات لغزشی قابل انعطاف را در پروفیل های شیار متنوع فراهم می کند.
راه اندازی چند چاقو طول های نامحدود را با نتایج ثابت و با کارایی بالا کنترل می کند.
| نشان
جداکننده LED چند تیغه
در میان این مجموعه، جداکننده LED چند تیغه ای با مهندسی متفکرانه خود می درخشد - شش تیغه دایره ای شکل که در سه گروه دقیق قرار گرفته اند که هماهنگ کار می کنند. این فرآیند در مراحل اندازهگیری میشود: گروه اول 40 درصد در امتداد شیار V پیشروی میکنند، گروه دوم از نزدیک دنبال میشوند تا 40 درصد دیگر را دریافت کنند و گروه سوم بخش باقیمانده را به راحتی تکمیل میکند.
هر برش کوتاه به طور چشمگیری نیروهای داخلی را کاهش می دهد - تا 80٪ در مقایسه با روش های قدیمی تک پاس - و صافی تخته های آلومینیومی و نوارهای LED را حفظ می کند که در غیر این صورت ممکن است تحت فشار تاب بخورند. این تیغهها که از مواد تایوانی بادوام ساخته شدهاند، بیش از یک سال استفاده مداوم را تحمل میکنند و برای ارزش ماندگار، بارها و بارها تیز میشوند.
کالیبراسیون لیزری دو فرکانس انحراف نوک را تا 0.02 میلی متر محدود می کند و هر بار لبه های یکنواخت و با کیفیت را تضمین می کند. پلتفرمهای ضد زنگ اختیاری به 1.2 یا 2.4 متر میرسند، در حالی که تنظیمات خوب بالا و پایین و بلوکهای سفارشی با عرضهای مختلف سازگار میشوند. این دستگاه جایگاه طبیعی خود را در تولید LED با حجم بالا پیدا می کند، جایی که یکپارچگی برد و جریان تولید بیشترین اهمیت را دارد.
دستگاه گیوتین نوع V-Cut
نوع گیوتین یک فرود مستقیم و کنترل شده با فشار هوای تمیز را به ارمغان می آورد و استرس جدایی را زیر 180 میکروکرنش نگه می دارد تا از مفاصل لحیم کاری و اجزای مجاور در برابر آسیب محافظت کند. دقیقاً در لبه شیار V برش میدهد، و اجازه میدهد تا فاصله 0.3 میلیمتری از قطعات را داشته باشد در حالی که ارتفاع تا 60 میلیمتر را در خود جای میدهد.
بدون موتورهای دوار یا عمل اصطکاکی، هیچ گرد و غبار، اثر کربن، و عملاً هیچ باقیمانده فلزی تولید نمیکند و سطوح را بکر و هوا میگذارد. یک برش منفرد در یک ثانیه از طریق کنترل پدال پا انجام می شود، با فعال شدن منفی تیغه که موقعیت ایمن و قابل پیش بینی را تضمین می کند.
استقامت تیغه از شش میلیون چرخه فراتر می رود و سنباده زدن ساده در صورت نیاز وضوح را بازیابی می کند. حرفه ای ها این مدل را برای بردهای FR4 و کاربردهایی که نیاز به لبه های تیز و تمیز بدون خطر آلودگی دارند، انتخاب می کنند، به خصوص در محیط های حساس به ذرات یا جایی که برش های سریع و قابل اعتماد از توان ثابت پشتیبانی می کند.
دستگاه V-Cut Move-Blade (Sliding)
با مکانیزم لغزشی دستی خود، دستگاه برش دستی مدار چاپی متحرک به اپراتورها فرمان کامل بر روی سرعت و فاصله تیغهها را میدهد و هر پاس را به عمق دقیق هر شیار V تنظیم میکند. PCB به طور ایمن ثابت می ماند و حرکتی را که می تواند قطعات بلند را تا 34 میلی متر در مسیر برش به خطر بیندازد حذف می کند.
این رویکرد دقیق فشار را تا نزدیک به صفر کاهش می دهد و از ایجاد ترک در لحیم کاری یا زیرلایه به طور یکسان جلوگیری می کند. قاب محکم آن ثبات تزلزل ناپذیری را ارائه می دهد و گزینه های تیغه امکان سفارشی سازی برای نیازهای منحصر به فرد را فراهم می کند. مناسب برای اجراهای در مقیاس متوسط، توسعه نمونه اولیه، یا امکاناتی که به دنبال جداسازی سازگار و مقرون به صرفه بدون اتوماسیون دقیق هستند، سهولت استفاده را با نتایج قابل اعتماد ترکیب می کند.
اپراتورها از کنترل عملی قدردانی می کنند که به آنها اجازه می دهد به طور مستقیم به شخصیت هر برد پاسخ دهند و به جداسازی های تمیزی دست یابند که هم کیفیت و هم کارایی را در تنظیمات تولید روزمره حفظ می کند.
| مشخصات
| دستی پارامتر | دستگاه تک تیغه V-cut | چند تیغه LED جداکننده | گیوتین نوع V-cut Machine | Move-Blade (Sliding) V-cut Machine | Multi Group Blades PCB V-cut |
|---|---|---|---|---|---|
| نوع عملیات | دستی (کشویی دستی) | دستی (فشار دستی) | دستی (سوئیچ پایی بادی) | دستی (کشویی قابل تنظیم) | دستی (فشار چند گروهی) |
| راه اندازی تیغه | 1 دایره + 1 تیغه مستقیم | 6 تیغه دایره ای (3 گروه بالا/پایین) | تیغه گیوتین مستقیم | 1 دایره + 1 مستقیم (شکاف قابل تنظیم) | چند گروه از تیغه های دایره ای (چاقوی چندگانه سفارشی) |
| طول PCB | 0-350 میلی متر | نامحدود (با سکوهای 1.2 متری / 2.4 متری) | 0-330 میلی متر | 0-350 میلی متر (معمولی) | نامحدود یا بسیار طولانی (وابسته به پلتفرم) |
| ضخامت PCB | 0.8-5 میلی متر | 0.2-5 میلی متر | 0.3-5 میلی متر | 0.8-5 میلی متر | 0.2-5 میلی متر (معمولی برای چند گروه) |
| روش برش | تک پاس کشویی | 3 فاز (40% + 40% + 20%) | برش یکباره رو به پایین | تک پاس با عمق قابل تنظیم | برش متوالی چند گروهی |
| بهترین برنامه | PCB های عمومی، نمونه های اولیه، حجم متوسط | نوارهای LED بلند، PCB های آلومینیومی، LED با حجم بالا | تخته های FR4، لبه های تمیز/عاری از گرد و غبار | اجزای مخلوط، V-depth انعطاف پذیر | PCBهای بسیار طولانی یا گسترده، جداسازی با راندمان بالا |
| لیست تجهیزات خط SMT
ICT خطوط کامل SMT را طراحی میکند که لودرها، چاپگرها، ماشینهای قرار دادن، اجاقهای جریان مجدد، سیستمهای AOI، نوار نقالهها و دستگاههای PCB V-cut Manual Machine را در یک جریان بدون درز با هم میبافند. هر عنصر کاملاً مطابقت دارد، با طرحبندیهای متفکرانهای مانند پیکربندیهای U شکل برای تناسب با محدودترین فضاهای کارخانه. این رویکرد یکپارچه کارایی کلی را افزایش میدهد، نرخ نقص را کاهش میدهد و از خروجی ثابت و با کیفیت در بخشهای خودرو، LED و لوازم الکترونیکی مصرفی پشتیبانی میکند. مشتریان از برنامهریزی اولیه تا نصب و بهینهسازی راهنماییهای سرتاسری دریافت میکنند تا اطمینان حاصل شود که تولید آنها از اولین برد تا آخرین برد بدون مشکل اجرا میشود.
| نام محصول | هدف در خط SMT |
|---|---|
| خط SMT | خط مونتاژ تمام خودکار SMT کلید در دست |
| لودر PCB | به طور خودکار PCB های لخت را در خط بارگذاری می کند. |
| چاپگر خمیر لحیم | خمیر لحیم کاری را روی پدهای PCB با دقت چاپ می کند. |
| دستگاه را انتخاب و قرار دهید | قطعات را به طور دقیق روی PCB ها نصب می کند. |
| اجاق گاز | لحیم کاری را ذوب می کند تا اتصالات جامد ایجاد کند. |
| ویدئوی موفقیت مشتری
در اوایل سال 2025، مهندس ICT پیتر به ازبکستان سفر کرد و شانزده روز اختصاصی را در سایت مشتری برای نصب کامل و آموزش عملی گذراند. این سفارش شامل یک خط جامع SMT است که برای موتورها و اجزای خودرو طراحی شده است: چاپگر تمام اتوماتیک 5151، نصب کننده پرسرعت، اجاق گاز L8، بازرسی AOI، تخلیه کننده NG/OK، ایستگاه بازکاری BGA، واحد جداسازی با چاقو، میکسر خمیر لحیم کاری، تجهیزات پشتیبانی کننده ترجمه و نوار نقاله. در مواجهه با ابعاد کارخانه، ICT یک طرح U شکل هوشمندانه را پیشنهاد و اجرا کرد که فضای موجود را بدون مصالحه به حداکثر رساند. پیتر تیم را در هر مرحله با وضوح و حوصله هدایت کرد و پس از تکمیل، مشتری کل خط را به طور مستقل اداره کرد و از همان روز اول به تولید ثابت و قابل اعتماد دست یافت.
| خدمات و پشتیبانی آموزشی
ICT خدمات و آموزش جامعی را برای هر دستگاه دستی PCB V-cut و خط تولید کامل ارائه می دهد. مهندسان ماهر در سرتاسر جهان به محل میرسند تا راهاندازی را انجام دهند، عملکرد را نشان دهند و جلسات آموزشی کاملی را برگزار کنند که شامل استفاده روزانه، تعمیر و نگهداری معمول، عیبیابی سریع و تنظیم دقیق فرآیند میشود. جلسات اعتماد به نفس ایجاد می کند تا تیم ها از همان ابتدا تجهیزات را به طور مؤثر مدیریت کنند. فراتر از بازدیدهای اولیه، ما کانالهای پاسخ سریع (تلفن، ایمیل، یا تشخیص از راه دور) را برای حل سریع مشکلات و به حداقل رساندن خرابیها حفظ میکنیم. این تعهد راهاندازی روان، عملکرد بالا پایدار و رضایت طولانیمدت را تضمین میکند و به مشتریان اجازه میدهد تا روی رشد تمرکز کنند در حالی که ما جزئیات فنی را با دقت و تخصص مدیریت میکنیم.
| توصیفات مشتری
در سراسر جهان، کاربران به گرمی از تخصص مهندسان فناوری اطلاعات و ارتباطات، حرفه ای بودن آرام و فداکاری خستگی ناپذیر در طول بازدیدهای آموزشی صحبت می کنند. بسیاری از آنها قدردانی واقعی خود را از عملکرد قابل اعتماد دستگاه PCB V-cut دستی، کنترل ملایم بردها، و طول عمر چشمگیر تیغه که نیاز به تعویض را کاهش می دهد ابراز می کنند. مشتریان اغلب به بسته بندی متفکرانه و حمل و نقل ایمن توجه می کنند که ماشین ها را در شرایط بی عیب و نقص و آماده برای استفاده فوری تحویل می دهد. پاسخهای سریع و مفید به سؤالات - چه اصلاحات جزئی یا اصلاحات فوری - باعث تحسین مکرر شده و اعتماد به نفس پایدار را تقویت میکند. 'تجهیزات جامد همراه با پشتیبانی برجسته' احساسات مشترک بین تیم ها در سراسر قاره ها را نشان می دهد.
| گواهینامه ها و استانداردها
هر دستگاه PCB V-cut دستی دارای گواهینامه های ضروری از جمله CE برای انطباق ایمنی، RoHS برای استانداردهای زیست محیطی و ISO9001 برای مدیریت کیفیت سازگار است. چندین حق ثبت اختراع از طرح های نوآورانه ما در فن آوری لایه برداری و سیستم های مرتبط محافظت می کند. این اعتبارنامه ها تأیید می کند که ماشین ها الزامات بین المللی دقیق برای عملکرد، ایمنی و سازگاری با محیط زیست را برآورده می کنند. کارخانهها در سراسر جهان با اطمینان به آنها تکیه میکنند و میدانند که هر واحد بالاترین معیارها را در ساخت و بهرهبرداری دارد.
