Pick And Place SMD Machine مونتاژ الکترونیکی سریع و دقیق را برای کارخانه های مدرن ارائه می دهد.
الف سرعت بالا تا 100000 قسمت در ساعت می رسد.
ب اجزای کوچک از اندازه 0201 را کنترل می کند.
ج. پشتیبانی از 112 فیدر برای انعطاف پذیری.
د اندازه جمع و جور باعث صرفه جویی در فضای ارزشمند می شود.
ه. دید پیشرفته، قرارگیری دقیق را تضمین می کند.
f. ICT راه حل های خط کاملی را ارائه می دهد.
g. خدمات قابل اعتماد تولید را ادامه می دهد.

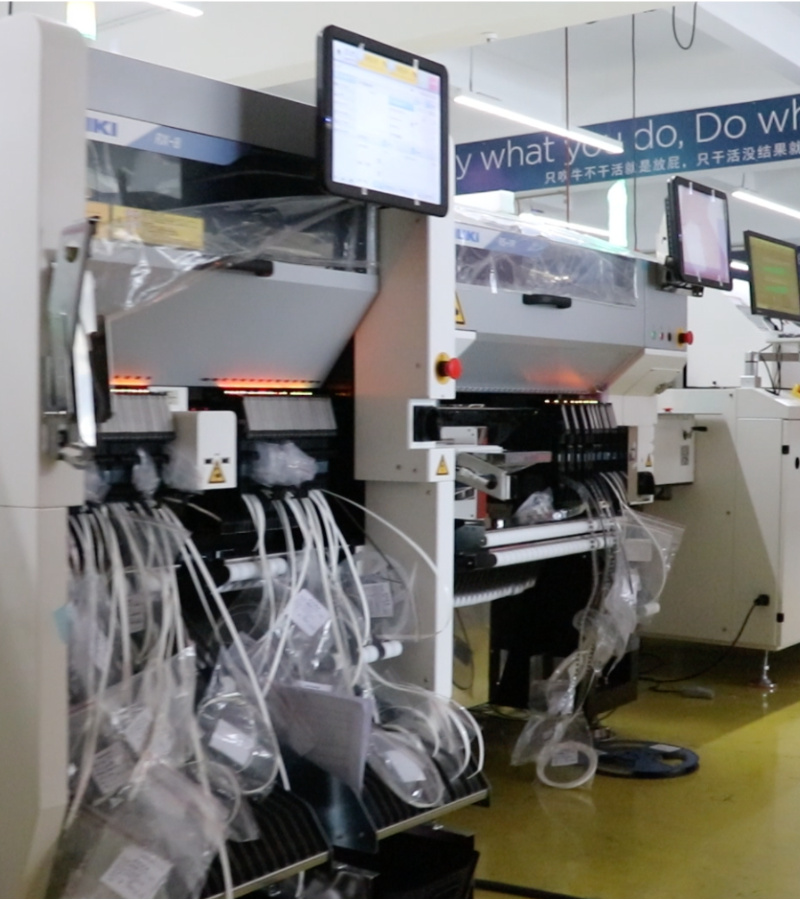

RS-1XL
JUKI
| مقدار: | |
|---|---|
| دستگاه قرار دادن هوشمند پرسرعت جوکی
سری Pick And Place SMD Machine از Juki راه حل های هوشمند و مدولار را برای تولید کارآمد SMT ارائه می دهد. این ماشین ها قطعات نصب سطحی را به سرعت و با دقت روی PCB ها قرار می دهند. آنها طیف وسیعی از قطعات، از تراشه های کوچک گرفته تا قطعات بزرگتر را با دقت بالا پشتیبانی می کنند. طراحی جمع و جور به خوبی در هر خطی قرار می گیرد و ویژگی های هوشمند راه اندازی را آسان می کند. کاربران می توانند مدل ها را برای بهترین نتایج در تولید با حجم بالا یا ترکیبی ترکیب کنند. فناوری اطلاعات و ارتباطات از فرآیند کامل، از برنامهریزی گرفته تا کمکهای مداوم، تضمین خروجی قابل اعتماد برای قطعات الکترونیکی مانند قطعات خودرو پشتیبانی میکند.
| ویژگی های مدل ماشین انتخاب و مکان JUKI
ویژگی های سری RS-1R / RS-1XL
RS-1R و RS-1XL محل قرارگیری انعطاف پذیر و با سرعت بالا را برای نیازهای مختلف فراهم می کنند. RS-1R به 47000 CPH با دقت ± 35 میکرومتر می رسد. این تخته تا 650 × 370 میلی متر تک یا بزرگتر را در گیره دوبل حمل می کند. RS-1XL از بردهای عریض تری تا 560 میلی متر پشتیبانی می کند که برای پانل های بزرگتر مانند LED ایده آل است. هر دو از دید هوشمند و سر تاکومی برای قرارگیری پویا استفاده می کنند. تا 112 فیدر امکان تغییرات سریع را فراهم می کند. اندازه جمع و جور و طراحی مدولار ترکیب آنها را در خطوط برای تولید مخلوط آسان می کند.
ویژگی های سری RX-7R / RX-8
RX-7R و RX-8 روی سرعت فوق العاده بالا در ردپای کوچک تمرکز می کنند. RX-7R 75000 CPH را با هدهای موازی ارائه می دهد و تراشه های کوچک 03015 را با دقت مدیریت می کند. عرض 998 میلی متری آن باعث صرفه جویی در فضا و در عین حال پشتیبانی از خطوط دوگانه می شود. RX-8 با استفاده از هد نوآورانه P20 برای بهره وری بالا در هر منطقه، به 100000 CPH افزایش می یابد. نور کواکسیال پیشرفته دید را برای قطعات کوچک بهبود می بخشد. هر دو مانیتورینگ هوشمند و محل قرارگیری کم تاثیر را ادغام میکنند که برای مونتاژ قطعات کوچک با حجم بالا مانند دستگاههای تلفن همراه عالی است.
| مشخصات
| پارامتر | RS-1R | RS-1XL | RX-7R | RX-8 |
|---|---|---|---|---|
| سرعت قرار دادن (CPH بهینه) | 47000 | 42000 | 75000 | 100000 |
| حداکثر اندازه تخته (میلی متر) | 650 × 370 (تک یا دو نفره) | 650 × 560 | 510 × 450 (تک خط) | 510 × 450 (تقریبا) |
| حداقل اندازه تخته (میلی متر) | 50 × 50 | 50 × 50 | 50 × 50 | 50 × 50 |
| ارتفاع جزء (حداکثر میلی متر) | 25 | 25 | 3-10.5 (وابسته به سر) | 3 |
| کوچکترین جزء | 0201 (متریک) | 0201 (متریک) | 03015 (متریک) | 0201 (تقریباً 0.4×0.2 میلی متر) |
| بزرگترین جزء (میلی متر) | 74 مربع / 150×50 | 74 مربع / 150×50 | 25 مربع | 5 مربع |
| ورودی های فیدر (حداکثر) | 112 | 112 | 76 | 56 (تقریبا) |
| دقت قرار دادن | ±35µm (Cpk ≥1) | ±35µm (Cpk ≥1) | ±40μm (تقریبا) | دقت بالا (دید) |
| عرض ماشین (میلی متر) | 1500 (تقریبا) | 2,109 | 998 | 998 |
| نوع سر | سر خطی تاکومی | سر خطی تاکومی | سرهای دوار موازی (P16S) | سر چرخشی P20 |
| لیست تجهیزات خط SMT
ICT خط تولید PCBA واقعی با کیفیت بالا را می سازد. لودر جاروبرقی تخته را تمیز می کند. چاپگر خودکار خمیر را درست قرار می دهد. Pick And Place SMD Machine set chip true. بسیاری از مناطق با جریان مجدد لحیم کاری سخت می شوند. AOI خوب همه را بد می بیند. خط محکم بمان بازده بالا هزینه کم بدون بازی. برای کار سخت چراغ سلامت ماشین. هیئت مدیره آمده دنیای واقعی آماده است. پر برگشتیم
| نام محصول | هدف در خط SMT |
|---|---|
| لودر PCB | به طور خودکار PCB های لخت را در خط بارگذاری می کند. |
| چاپگر خمیر لحیم | خمیر لحیم کاری را روی پدهای PCB با دقت چاپ می کند. |
| دستگاه را انتخاب و قرار دهید | قطعات را به طور دقیق روی PCB ها نصب می کند. |
| اجاق گاز | لحیم کاری را ذوب می کند تا اتصالات جامد ایجاد کند. |
| دستگاه AOI | اتصالات لحیم کاری و عیوب قرارگیری را بررسی می کند. |
| دستگاه SPI | ارتفاع و کیفیت خمیر لحیم کاری را بررسی می کند. |
| تجهیزات قابلیت ردیابی | داده های تولید را ضبط و ردیابی می کند: ماشین علامت گذاری لیزری / نصب کننده برچسب / چاپگر جوهر افشان |
| دستگاه تمیز کردن SMT | برای تمیز کردن PCB ها، شابلون ها، فیکسچرها، نازل ها و غیره استفاده می شود. |
| دستگاه مسیریابی PCB لیزری | PCBA را به محصول نهایی برش دهید |
| ویدئوی موفقیت مشتری
در این ویدئو، یک مشتری راضی تجربه خود را با خطوط کامل تولید SMT و DIP ما برای محصولات منبع تغذیه خودرو به اشتراک میگذارد. آنها عملکرد صاف خط SMT را برجسته می کنند، که از لودر، پاک کننده، چاپگر، و دستگاه قرار دادن هوشمند با سرعت بالا Juki شروع می شود که قطعات را به سرعت و با دقت قرار می دهد. از طریق نوار نقاله، کوره جریان مجدد، بافر خنک کننده، بازرسی AOI و تخلیه کننده ها ادامه می یابد. خط DIP شامل لحیم کاری موج، باله، تست ICT، و اتصالات برای مونتاژ از طریق سوراخ قابل اعتماد است. مشتری نحوه عملکرد یکپارچه هر ماشین را با فیلمهای واضحی که جریان برد برد کارآمد و عملکرد دقیق تجهیزات را نشان میدهد، که منجر به خروجی با کیفیت بالا و کاهش زمان خرابی میشود، ستایش میکند.
| خدمات و پشتیبانی آموزشی
ICT خدمات و آموزش کامل را برای Pick And Place SMD Machine ارائه می دهد. مهندسین ما نصب و راه اندازی را در محل انجام می دهند. ما آموزش روشنی در مورد بهره برداری، برنامه نویسی و نگهداری ارائه می دهیم. راهنما از راه دور مشکلات را به سرعت برطرف می کند. برنامه های در حال انجام ماشین ها را در بهترین عملکرد نگه می دارد. ما بهینه سازی و ارتقاء خط را نیز راهنمایی می کنیم. با مراکزی در سرتاسر جهان، پشتیبانی به سرعت به دست مشتریان می رسد و از اجرای روان و زمان بالا اطمینان حاصل می کند.
| بازخورد مشتری
مشتریان مهندسان ما را برای کمک ماهر و به موقع در راه اندازی و رفع مشکل تحسین می کنند. آنها عملکرد قوی Pick And Place SMD Machine، سرعت و قابلیت اطمینان آن را دوست دارند. بسیاری به بسته بندی ایمن و دقیق در طول حمل و نقل توجه می کنند. پاسخ سریع به سوالات باعث ایجاد اعتماد خوب می شود. در مجموع، کاربران برای تجهیزات با کیفیت و پشتیبانی عالی که تولید را بهتر می کند ارزش قائل هستند.
| گواهینامه ها و استانداردها
دستگاه Pick And Place SMD ما با استانداردهایی مانند CE برای ایمنی، RoHS برای مواد سبز و ISO9001 برای کنترل کیفیت مطابقت دارد. ما حق ثبت اختراعات زیادی در مورد فناوری های کلیدی نیز داریم. این علامت ها تمرکز ما را بر محصولات ایمن، قابل اعتماد و پیشرفته که از قوانین جهانی پیروی می کنند ثابت می کند.
| درباره شرکت و کارخانه ICT
ICT در تحقیق و توسعه خود برای ابزارهای SMT بهتر سرمایه گذاری می کند. ما در کارخانه های بزرگ با بررسی های دقیق در هر مرحله تولید می کنیم. این شرکت با تعداد زیادی کارمند و دفاتر در سراسر جهان به سرعت رشد می کند. ما به بیش از 1600 مشتری در بیش از 72 کشور با راه حل های کامل الکترونیکی خدمات رسانی می کنیم. سیستمهای کیفیت ما تضمین میکنند که هر دستگاه Pick And Place SMD قوی است و عملکرد خوبی دارد.
