ICT-SR530
I.C.T
| مقدار: | |
|---|---|

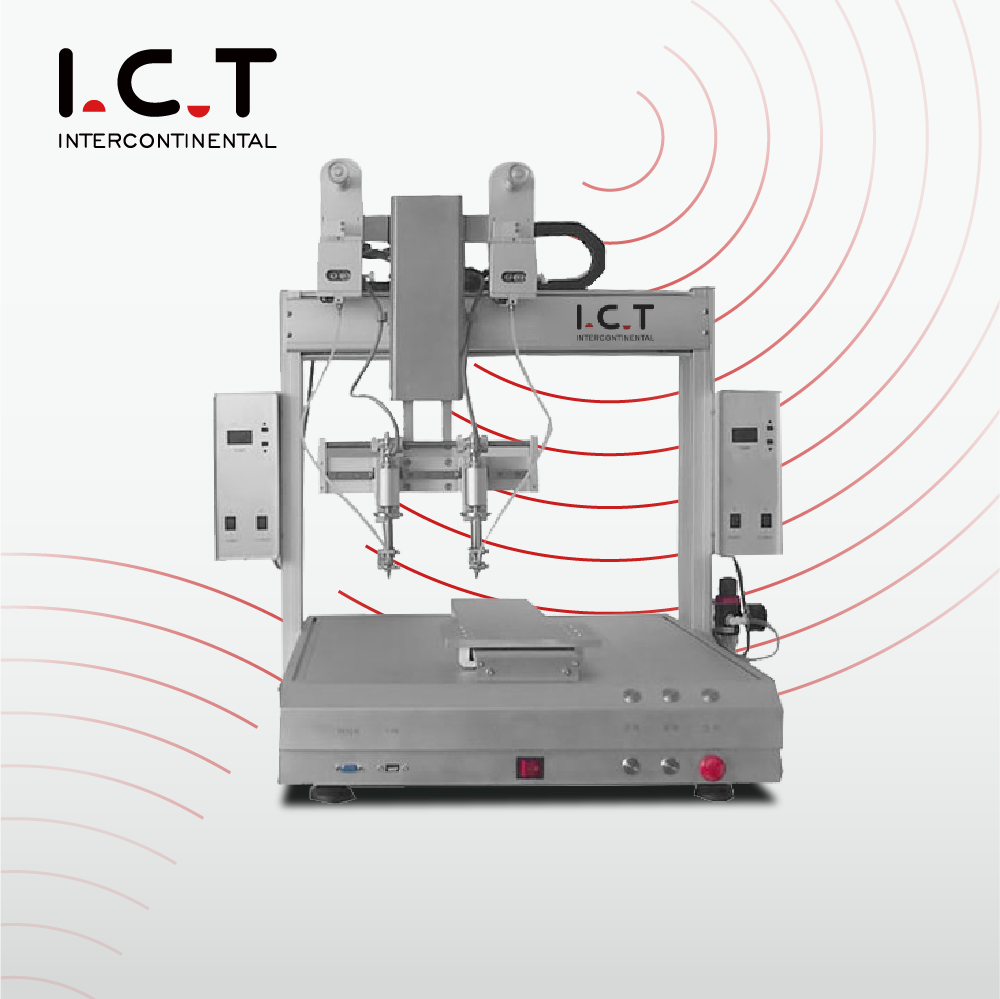

| بررسی اجمالی ربات لحیم کاری اتوماتیک رومیزی
ربات لحیم کاری خودکار رومیزی برای لحیم کاری کارآمد و قابل تکرار PCB ها و ماژول های PV مهندسی شده است. با استفاده از گرمایش به کمک لیزر، حرکت محور XYZ و تغذیه خودکار سیم، اتصالات لحیم کاری دقیق را هر بار تضمین می کند. اپراتورها می توانند مسیرهای لحیم کاری را برنامه ریزی کنند، نرخ تغذیه را تنظیم کنند و کیفیت لحیم کاری را با سیستم دید اختیاری بررسی کنند. جمع و جور برای استفاده روی میز یا ادغام در خطوط کامل SMT، این سیستم روباتی راندمان تولید را افزایش می دهد، کار را کاهش می دهد و خروجی با کیفیت بالا را برای مجموعه های الکترونیکی تضمین می کند.
| ویژگی ربات لحیم کاری اتوماتیک
برنامه نویسی آسان
حداکثر 200 نقطه لحیم کاری در هر PCB یا ماژول را می توان در کمتر از 5 دقیقه برنامه ریزی کرد. مسیر، زمان ماندن و تغذیه سیم کاملاً قابل تنظیم هستند. ده برنامه را می توان برای سوئیچینگ بدون درز بین طرح های مختلف PCB یا PV ذخیره کرد.
لحیم کاری قابل اطمینان حرارت پایدار
گرمایش با کمک لیزر فوراً به دمای عملیاتی می رسد و 1± درجه سانتیگراد را حفظ می کند. هر چرخه دارای بیش از 100 اتصال است که لحیم کاری مداوم و قابل تکرار را برای PCB ها و ماژول های PV با چگالی بالا ارائه می دهد.
از دستی تا استاندارد
عملیات لحیم کاری دستی به دنباله های دقیق و قابل تکرار تبدیل می شود. ذخیره سازی مختصات دیجیتال با دقت ± 0.1 میلی متر خطای انسانی را بیش از 90٪ کاهش می دهد و کیفیت ثابت را در چندین دسته تضمین می کند.
اتصالات کامل تغذیه لحیم کاری دقیق
سیم لحیم کاری (0.6-1.2mm) با سرعت 1-50mm/s با دقت ±0.02mm تغذیه می شود. شار و ترکیدگی قلع به حداقل می رسد. هر اتصال بازرسی می شود و عملکرد بالا را برای مجموعه های PCB و PV تضمین می کند.
نکته تمیز کیفیت ثابت
تمیز کردن نوک هر 5 دقیقه یا بعد از 50 نقطه لحیم کاری انجام می شود. هوا و سیم فولادی باقیمانده و اکسیداسیون را حذف می کند، عمر نوک را تا 50٪ افزایش می دهد و کیفیت لحیم کاری یکنواخت را برای تولید با حجم بالا حفظ می کند.
| مشخصات ربات لحیم کاری اتوماتیک
| مشخصات | I.CT-SR300 | I.CT-SR530 | I.CT-SR250D | I.CT-SR250DD |
|---|---|---|---|---|
| شماره پلت فرم | 1 | 1 | 2 | 2 |
| شماره سر | 1 | 2 | 1 | 2 |
| قدرت گرمایش | 150 وات | 300 وات | 150 وات | 300 وات |
| حداکثر اندازه PCB | 300×300 میلی متر | 500×300 میلی متر | 250×250 میلی متر برای هر پلت فرم | 250×250 میلی متر برای هر پلت فرم |
| حداکثر سرعت حرکت | محور X,Y: 600-800mm/s، محور Z: 400mm/s، محور R: 300°/s | محور X,Y: 600-800mm/s، محور Z: 400mm/s، محور R: 300°/s | محور X,Y: 600-800mm/s، محور Z: 400mm/s، محور R: 300°/s | محور X,Y: 600-800mm/s، محور Z: 400mm/s، محور R: 300°/s |
| تمیز کردن نوک لحیم کاری | سیم فولادی و فشار هوا (اختیاری: تمیز کردن برس چرخشی) | سیم فولادی و فشار هوا (اختیاری: تمیز کردن برس چرخشی) | سیم فولادی و فشار هوا (اختیاری: تمیز کردن برس چرخشی) | سیم فولادی و فشار هوا (اختیاری: تمیز کردن برس چرخشی) |
| سیم لحیم کاری | سیم لحیم 0.6 تا 1.2 میلی متر | سیم لحیم 0.6 تا 1.2 میلی متر | سیم لحیم 0.6 تا 1.2 میلی متر | سیم لحیم 0.6 تا 1.2 میلی متر |
| سرعت تغذیه لحیم کاری | 1~50mm/s | 1~50mm/s | 1~50mm/s | 1~50mm/s |
| دقت مکرر | ± 0.02 میلی متر | ± 0.02 میلی متر | ± 0.02 میلی متر | ± 0.02 میلی متر |
| محدوده دما | دمای اتاق - 500 درجه سانتیگراد | دمای اتاق - 500 درجه سانتیگراد | دمای اتاق - 500 درجه سانتیگراد | دمای اتاق - 500 درجه سانتیگراد |
| دقت دما | 1± درجه سانتی گراد | 1± درجه سانتی گراد | 1± درجه سانتی گراد | 1± درجه سانتی گراد |
| حالت رانندگی | استپ موتور | استپ موتور | استپ موتور | استپ موتور |
| حالت کنترل | آموزش آویز | آموزش آویز | آموزش آویز | آموزش آویز |
| فشار هوا | 4.5 ~ 6 کیلوگرم بر سانتی متر مربع | 4.5 ~ 6 کیلوگرم بر سانتی متر مربع | 4.5 ~ 6 کیلوگرم بر سانتی متر مربع | 4.5 ~ 6 کیلوگرم بر سانتی متر مربع |
| منبع تغذیه | AC220V±10٪، 50/60HZ | AC220V±10٪، 50/60HZ | AC220V±10٪، 50/60HZ | AC220V±10٪، 50/60HZ |
| بعد | 750×650×880 میلی متر | 780×660×770 میلی متر | 930×650×880 میلی متر | 1280×750×950 میلی متر |
| وزن | تقریبا 60 کیلوگرم | حدود 70 کیلوگرم | حدود 80 کیلوگرم | حدود 85 کیلوگرم |
* فناوری اطلاعات و ارتباطات همچنان روی کیفیت و عملکرد کار می کند ، مشخصات و ظاهر ممکن است بدون اطلاع خاص به روز شود.
| لیست کامل ماشین آلات خط تولید SMT
خط تولید یکپارچه SMT شامل لودرهای PCB، تخلیه کننده، ماشینهای چاپ، سیستمهای انتخاب و جابجایی، SPI، AOI، اجاقهای جریان مجدد، نوار نقالهها و ماشینهای جداکننده است. همه دستگاهها با هم کار میکنند تا گردش کار صاف، خروجی ثابت و راندمان تولید بالا را تضمین کنند. مهندسان فناوری اطلاعات و ارتباطات، نصب، کالیبراسیون و ادغام خط را مدیریت می کنند تا اطمینان حاصل کنند که سیستم به عنوان یک راه حل منسجم و با کارایی بالا برای تولید ماژول PCB و PV عمل می کند.
| ویدئوی موفقیت مشتری
در آوریل 2026، مهندسان فناوری اطلاعات و ارتباطات، نصب و آموزش یک خط کامل SMT را در پرتغال برای الکترونیک خودرو، از جمله ماژولهای روشنایی و کنترل خودرو، تکمیل کردند. مشتریان از راهاندازی روان، گردش کار کارآمد و راهنمایی واضح تمجید کردند. ربات لحیم کاری خودکار رومیزی که در خط ادغام شده است، اتصالات لحیم کاری دقیقی را برای اتصالات PCB و سیم ارائه می کند. بازخورد بر قابلیت اطمینان تجهیزات و پشتیبانی متخصص تأکید داشت و مشتریان را قادر میسازد تا به تولید با کیفیت بالا به طور کارآمد دست یابند.
| آموزش و پشتیبانی حرفه ای
ICT پشتیبانی کامل از خطوط تولید کامل SMT را فراهم می کند. مهندسان بر نصب، کالیبراسیون برنامه و تراز فرآیند نظارت دارند. مشتریان آموزش های عملی برای برنامه نویسی، تعمیر و نگهداری و عیب یابی دریافت می کنند. پشتیبانی از راه دور و کانالهای واکنش سریع تضمین میکنند که مشکلات عملیاتی بهسرعت حل میشوند و به مشتریان این امکان را میدهند که خط را به طور مستقل کار کنند و لحیم کاری با کیفیت بالا را برای PCB و ماژولهای PV حفظ کنند.
| ستایش مشتری
مشتریان به طور مداوم خط SMT یکپارچه را برای قابلیت اطمینان و کارایی برجسته می کنند. مهندسان در حین نصب و آموزش راهنمایی روشنی ارائه می دهند. بسته بندی ایمن تحویل ایمن را تضمین می کند. پشتیبانی فنی سریع مشکلات را به سرعت حل می کند. خط کامل، از جمله رباتهای لحیم کاری خودکار رومیزی، گردش کار صاف و خروجی ثابت را حفظ میکند و اعتماد و رضایت قوی مشتریان را در سراسر جهان به دست میآورد.
| گواهینامه ما
تمامی تجهیزات موجود در خطوط ICT SMT، از جمله ربات های لحیم کاری خودکار رومیزی، دارای گواهینامه های CE، RoHS و ISO9001 هستند. پتنت ها نوآوری های سراسر خط را پوشش می دهند. گواهینامه ها تضمین می کند که مشتریان راه حل های ایمن، قابل اعتماد و سازگار را برای تولید ماژول PCB و PV دریافت می کنند و خروجی با کیفیت بالا را در تمام فرآیندهای یکپارچه تضمین می کند.
| درباره ما و کارخانه
ICT با بیش از 25 سال تجربه، ارائه دهنده پیشرو راه حل های تولید الکترونیک است. این شرکت با ارائه خدمات به بیش از 1600 مشتری در 72 کشور، راه حل های کامل SMT، DIP، پوشش، روباتیک، مونتاژ و PCBA را ارائه می دهد. 20 مهندس ما نصب، آموزش، بهینه سازی فرآیند و پشتیبانی کامل از چرخه عمر را ارائه می دهند. ICT با چندین کارخانه و شعبه در سراسر جهان، کنترل کیفیت دقیق و تجهیزات تایید شده در تمام خطوط SMT، راه حل های تولید قابل اعتماد، کارآمد و سازگار را برای PCB ها، ماژول های PV و مجموعه های الکترونیکی تضمین می کند.
