ICT-D1200
I.C.T
smt coating machine for pcb
| مقدار: | |
|---|---|
| دستگاه پخش جت پیشرفته
دستگاه ICT Jet Dispensing Machine با عملکرد قابل اعتماد و طراحی مختصر خود در تولید لوازم الکترونیکی متمایز است. مونتاژ PCB، توزیع چسب قرمز SMT، لنزهای LED و محصولات پزشکی را به طور موثر اداره می کند. با استفاده از موتورهای سروو و پیچ های سنگ زنی، قابلیت تکرار بالا و کنترل دقیق چسب را به دست می آورد. سیستم موقعیت یابی بصری نقاط علامت گذاری را تصحیح می کند و برای دقت لبه ها را جبران می کند. با پشتیبانی از چندین نوع چسب و سرنگ، با نیازهای مختلف سازگار است. دستگاه پخش آنلاین جت برای خط SMT به طور یکپارچه در خطوط تولید ادغام می شود و بهره وری را افزایش می دهد. شبکه خدمات گسترده ما کمک سریع و بهینه سازی فرآیند را برای مشتریان در سراسر جهان تضمین می کند.
| ویژگی های جزئیات محصول

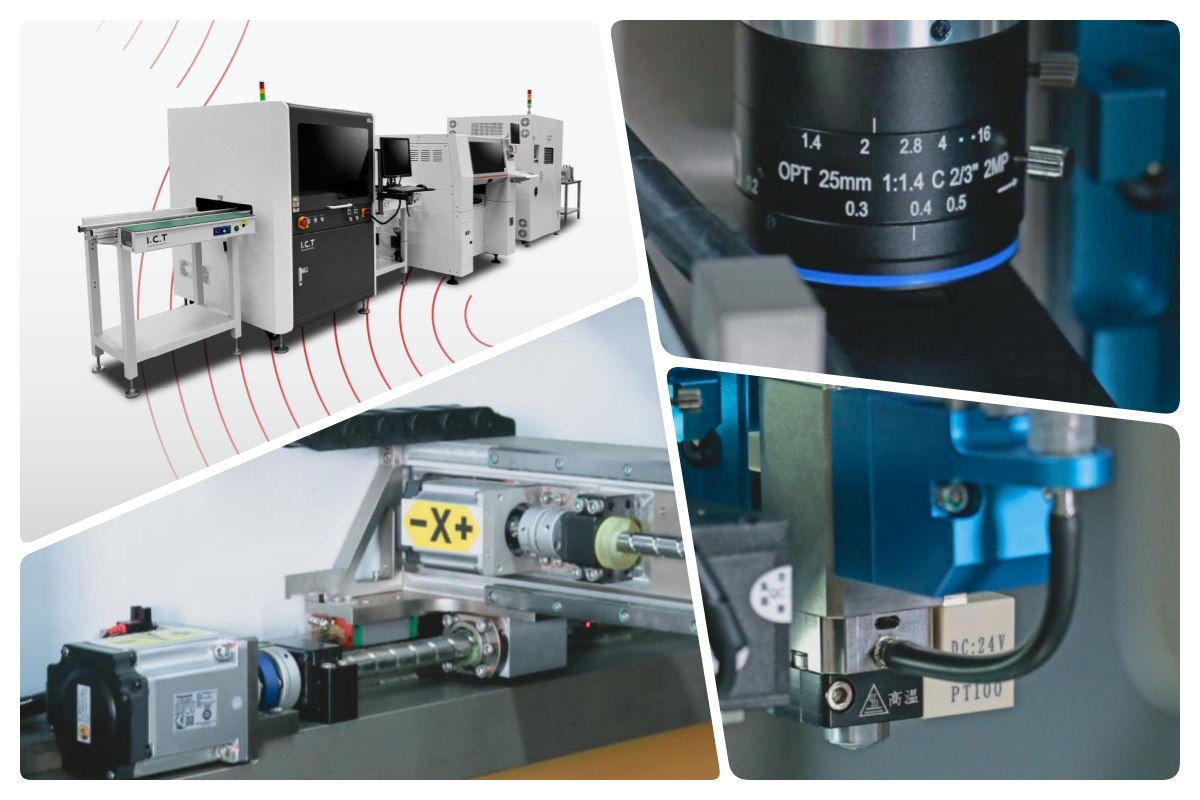

دستگاه Jet Dispensing دارای یک شیر با دقت بالا برای کنترل دقیق مقدار چسب است. که توسط موتورهای سروو و پیچ های سنگ زنی هدایت می شود، قابلیت تکرار در توزیع را ارائه می دهد. از مشخصات چسب مختلف با عملکرد پیش گرمایش استاندارد برای بهینه سازی ویسکوزیته پشتیبانی می کند. این امر خروجی چسب یکنواخت را تضمین می کند و قابلیت اطمینان اتصال را بهبود می بخشد. مناسب برای چسب قرمز در SMT و سایر چسب ها، با سیستم تمیز کننده داخلی خود از گرفتگی جلوگیری می کند و آن را برای کاربردهای LED و پزشکی کارآمد می کند.
نوار نقاله در دستگاه Jet Dispensing Machine از تسمه های ضد الکتریسیته ساکن با موتورهای مستقل برای انتقال دقیق استفاده می کند. این شامل یک پایه برد قابل تنظیم منحصر به فرد برای جلوگیری از انحراف PCB است. تنظیم عرض همزمان از طریق پیچ های سنگ زنی موازی ریل را تضمین می کند. این امکان جابجایی انعطافپذیر وزنهای PCB تا 5 کیلوگرم و سرعت حمل و نقل 300 میلیمتر بر ثانیه را فراهم میکند. چندین جهت مانند L به R یا R به L را پشتیبانی میکند و به طور یکپارچه در خطوط SMT برای گردش کار صاف قرار میگیرد.
سیستم تمیز کننده داخلی، نوک سوپاپ را تمیز نگه می دارد و از خشک شدن یا گرفتگی چسب جلوگیری می کند. تمیز کردن خودکار یک کلید در چند ثانیه تمام می شود. کنترل دقیق دما جریان چسب را بهینه می کند و خروجی را در تمام روز ثابت نگه می دارد. این ویژگی های ساده زمان تعمیر و نگهداری روزانه را تا حد زیادی کاهش می دهد و عمر شیر را افزایش می دهد، بنابراین دستگاه توزیع کننده جت با توقف های کمتری کار می کند.
دستگاه پخش جت از کنترل PLC + PC صنعتی برای پایداری بالا و گسترش آسان استفاده می کند. استانداردهای ایمنی CE را برآورده می کند و از طراحی Industry 4.0 پیروی می کند. قطعات الکتریکی با برند برتر (سرو پاناسونیک، رله امرون، سوئیچ اشنایدر) عملکرد قابل اعتماد 24/7 را تضمین می کنند. این سیستم از اتصال MES و ارتقاهای آینده مانند ماژول های تشخیص سه بعدی یا درمان UV پشتیبانی می کند. رابط کاربری ساده و نرم افزار UFD عملکرد را حتی برای کارگران جدید آسان می کند.
| مشخصات
| مدل | ICT-D450 | ICT-D600(LENS) | ICT-D1200(LENS) |
| محدوده توزیع | X400*Y400*Z50mm | X600*Y400*Z50mm | X1200*Y400*Z50mm |
| وزن محصول | حداکثر 4.5 کیلوگرم | ||
| ضخامت محصول | حداکثر 6 میلی متر | ||
| حداکثر سرعت | 2000mm/s | ||
| روش شناسی چشم انداز | CCD | ||
| سیستم نظافت | خودکار | ||
| سرعت شیر تزریق | 200 امتیاز در ثانیه | ||
| دقت توزیع | ± 0.02 میلی متر | ||
| دقت مکرر | ± 0.01 میلی متر | ||
| وزن | 650 کیلوگرم | 750 کیلوگرم | 950 کیلوگرم |
| بعد | W770*D1200*H1500mm | W880*D1200*H1500mm | W1590*D1200*H1500mm |
| لیست تجهیزات خط SMT

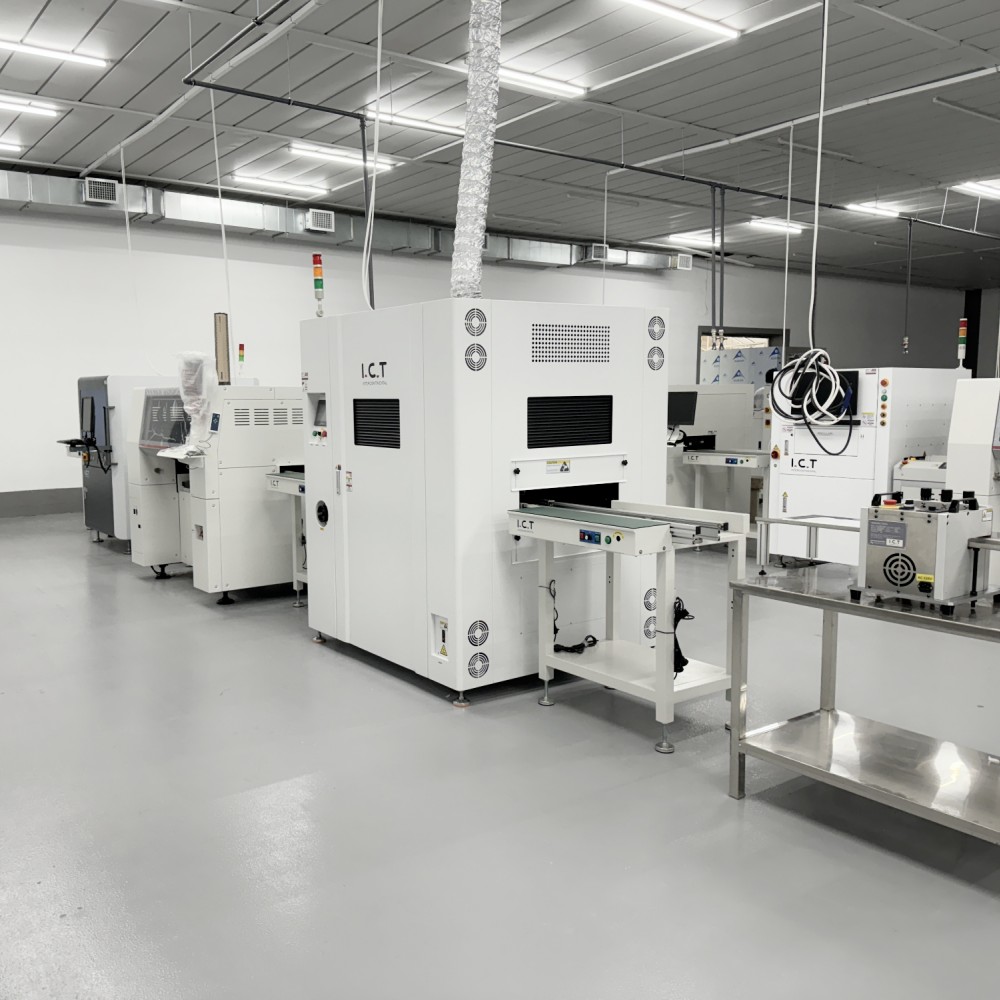

لودر اتوماتیک تخته ها را به آرامی تغذیه می کند. دستگاه پخش جت نقاط یا خطوط دقیق چسب را با سرعت بالا رها می کند. سپس دستگاه Pick & Place به دقت اجزا یا لنزهای LED را روی چسب مرطوب قرار می دهد. در مرحله بعد، تخته وارد یک اجاق مادون قرمز یا فر کیورینگ UV می شود تا چسب در عرض چند ثانیه کاملاً سفت شود. در نهایت، یک ایستگاه AOI حجم، موقعیت و کیفیت چسب را بررسی می کند.
| نام محصول | هدف در خط توزیع چسب |
|---|---|
| دستگاه پخش چسب | توزیع چسب با سرعت بالا و فوق العاده دقیق را ارائه می دهد |
| ماشین پوشش سازنده | برای اطمینان، پوشش محافظ نهایی را اعمال می کند |
| دستگاه را انتخاب و قرار دهید | قطعات را به دقت روی چسب تازه قرار می دهد |
| اجاق گاز | چسب را با فناوری IR یا UV به سرعت درمان می کند |
| داستان موفقیت مشتری

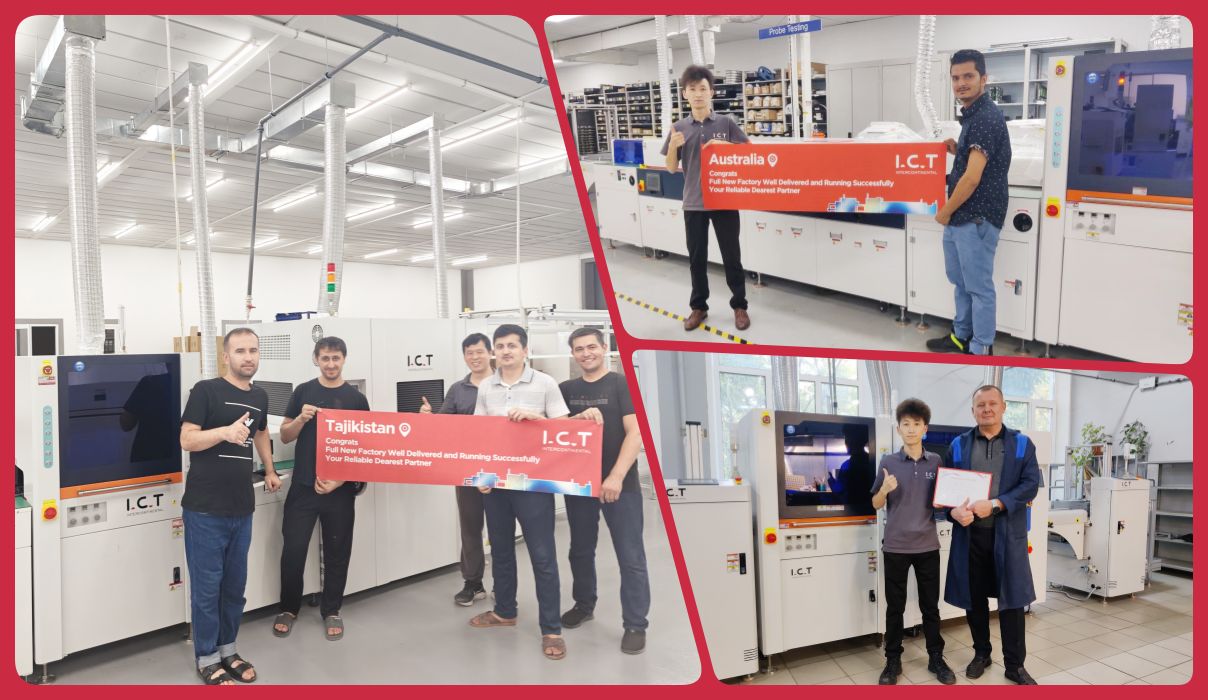

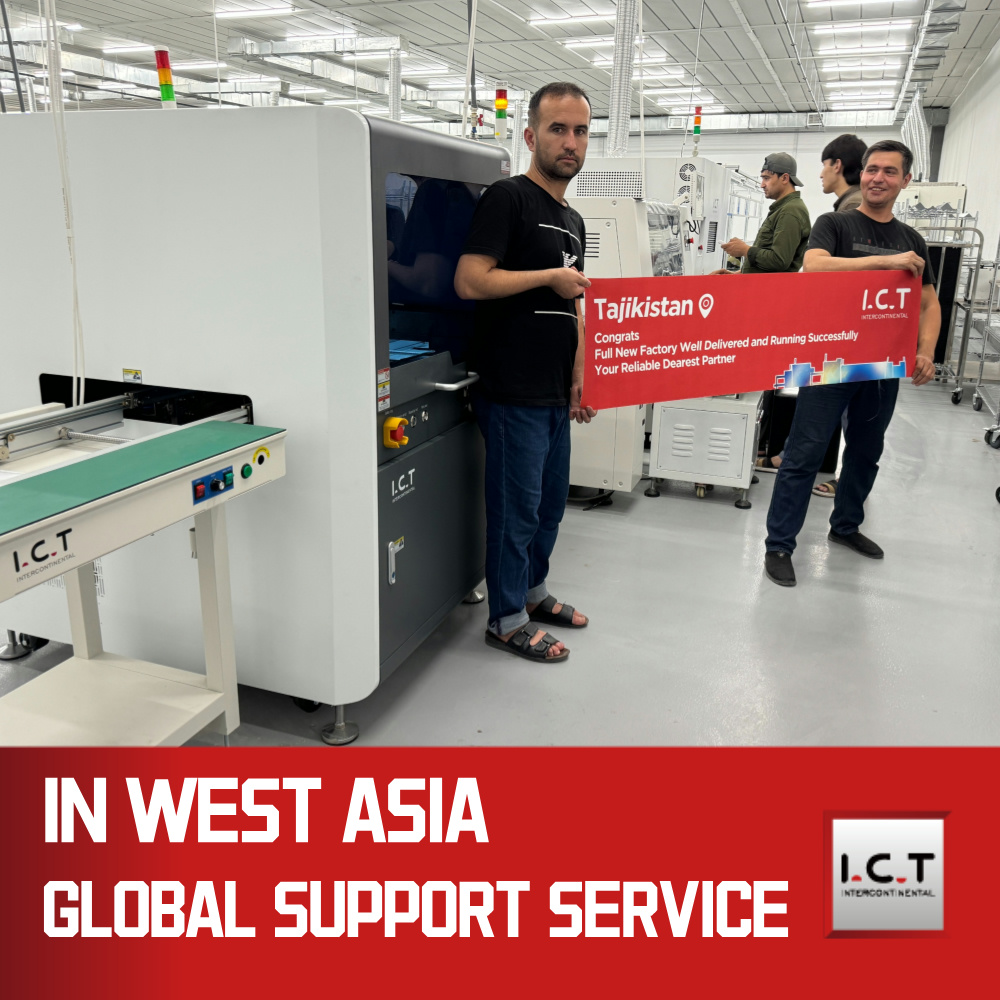

در تاجیکستان، دو مهندس فناوری اطلاعات و ارتباطات، پشتیبانی فنی در محل به مشتری LED ارائه کردند که دو خط کامل SMT، یک خط DIP، یک خط پوشش، یک خط توزیع و یک خط مونتاژ لامپ LED خریداری کرد. این ویدئو مهندسان را در حال مونتاژ تجهیزات، آموزش تیم مشتری در مورد بهره برداری و نگهداری و نمایش تولید محصولات مختلف LED نشان می دهد. اکثر اقلام LED، از لامپ تا پانل، با موفقیت با دقت بالا تولید شدند. این جلسه بر نقش دستگاه توزیع کننده جت در کاربرد چسب برای مونتاژ تاکید می کند. با به اشتراک گذاشتن بازخورد مثبت مشتری در مورد راه اندازی بدون درز و کیفیت خروجی بهبود یافته به پایان می رسد.
| آموزش و پشتیبانی حرفه ای
ICT خدمات و آموزش کامل پس از فروش را برای اطمینان از عملکرد روان دستگاه پخش جت ارائه می دهد. شبکه جهانی ما شامل مراکز فروش و خدمات در چندین کشور است که نصب، تعمیر و نگهداری و عیب یابی را ارائه می دهند. مهندسان آموزش عملی در زمینه نرم افزار، سخت افزار و بهینه سازی فرآیند ارائه می دهند. ما بر زمان پاسخگویی سریع، اغلب در عرض 24 ساعت تمرکز می کنیم تا زمان خرابی را به حداقل برسانیم. برنامههای سفارشیشده به مشتریان کمک میکنند تا دستگاه پخش آنلاین جت برای خط SMT را با نیازهای خود تطبیق دهند. این حمایت باعث ایجاد مشارکت های بلند مدت، افزایش بهره وری و کاهش هزینه های عملیاتی می شود.
| ستایش مشتری
مشتریان مهندسان ما را به دلیل تخصص و صبرشان در هنگام نصب تحسین می کنند. آنها قابلیت اطمینان و دقت دستگاه توزیع کننده جت را در استفاده روزانه برجسته می کنند. بسیاری از بسته بندی ایمن ما که تحویل ایمن و بدون آسیب را تضمین می کند قدردانی می کنند. پاسخهای سریع به پرسشها، که اغلب مسائل را از راه دور حل میکنند، اعتماد ایجاد میکنند. به طور کلی، مشتریان توجه می کنند که چگونه تجهیزات ما کارایی و کیفیت محصول را افزایش می دهد و منجر به رضایت بیشتر می شود.
| گواهینامه ما
ICT دارای گواهینامه های کلیدی مانند CE، RoHS و ISO9001 است که از انطباق با استانداردهای بین المللی اطمینان حاصل می کند. ما همچنین چندین اختراع برای طرح های نوآورانه در فناوری توزیع داریم. این مدارک نشان دهنده تعهد ما به ایمنی، مسئولیت زیست محیطی و مدیریت کیفیت است. آنها به مشتریان اطمینان میدهند که دستگاه توزیع جت آزمایشهای دقیقی را برای عملکرد و دوام انجام میدهد.
| درباره ما و کارخانه
ICT یک ارائه دهنده پیشرو در راه حل های تولید الکترونیک با امکانات تحقیق و توسعه و تولید ما است. ما که در سال 2012 تاسیس شد، 89 کارمند، از جمله 20 مهندس، در فضای 12000 متر مربع داریم. صندوق ثبت شده ما 30 میلیون دلار است که با رشد سریع به بیش از 1600 مشتری در 72 کشور خدمات ارائه می دهد. این کارخانه از فرآیندهای تشخیص دقیق و یک سیستم مدیریت کیفیت قوی برای اطمینان از استانداردهای بالا پیروی می کند. ما خطوط SMT، DIP، پوشش و توزیع را در سطح جهانی پوشش می دهیم.
