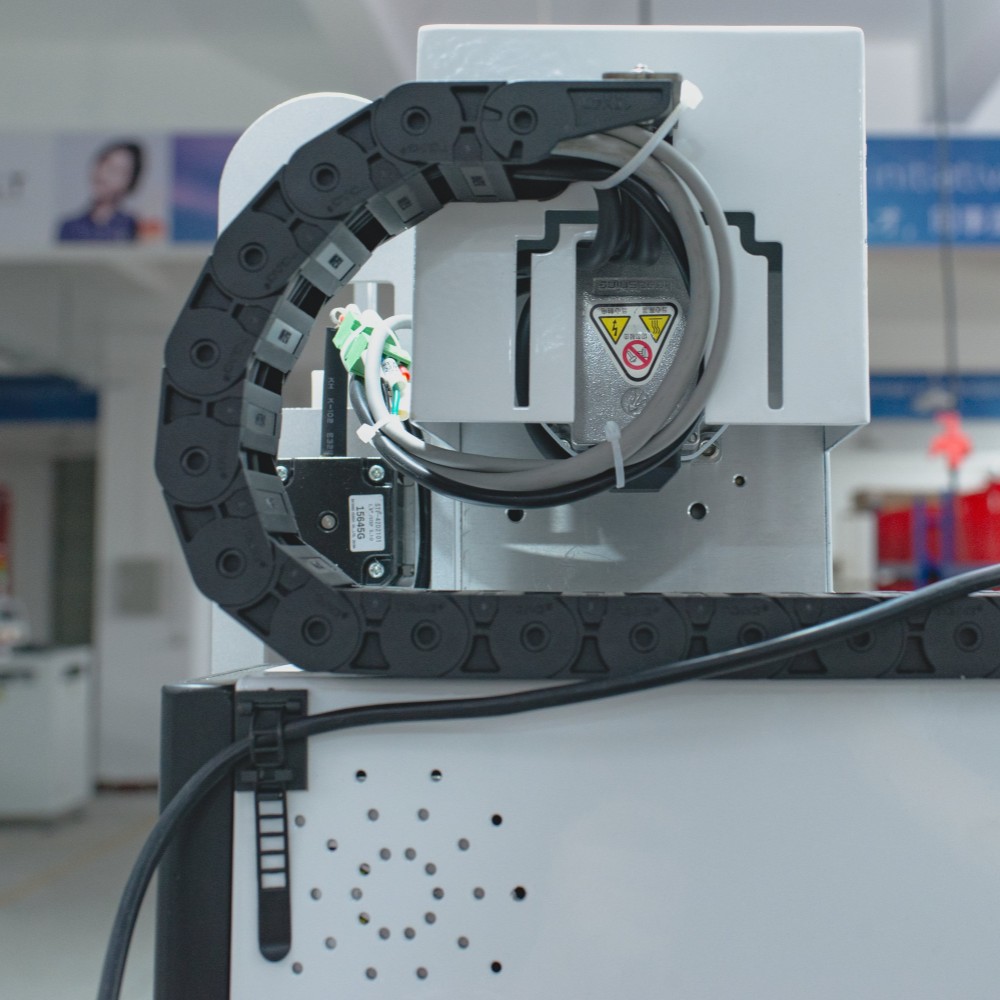

| بررسی اجمالی ربات لحیم کاری PCB
ربات لحیم کاری PCB برای لحیم کاری کارآمد و دقیق PCB و ماژول های الکترونیکی کوچک طراحی شده است. این حرکت پنج محوره، تغذیه خودکار سیم، و گرمایش القایی با سرعت بالا را برای اطمینان از اتصالات لحیم کاری یکنواخت و تکرارپذیر یکپارچه می کند. اپراتورها می توانند مسیرهای لحیم کاری را برنامه ریزی کنند، نرخ تغذیه را تنظیم کنند و کیفیت را با استفاده از یک سیستم دید اختیاری نظارت کنند. فشرده برای نصب روی میز یا ادغام در خطوط تولید کامل SMT، توان عملیاتی را افزایش می دهد، کار را کاهش می دهد و خروجی با کیفیت بالا را در طرح های مختلف PCB تضمین می کند.
| ویژگی ربات لحیم کاری اتوماتیک
برنامه نویسی آسان
اپراتورها می توانند تا 200 نقطه لحیم کاری در هر PCB را در کمتر از 5 دقیقه برنامه ریزی کنند. مسیرها، زمان ماندن، و مقدار لحیم کاری قابل تنظیم هستند. حداکثر 10 برنامه برد را می توان برای جابجایی سریع بین انواع مختلف PCB بدون توقف تولید ذخیره کرد.
لحیم کاری قابل اطمینان حرارت پایدار
گرمایش القایی با فرکانس بالا در عرض 3 ثانیه به 500 درجه سانتیگراد می رسد و 1± درجه سانتیگراد را حفظ می کند. عناصر سیم پیچ نقره ای بیش از 2000 ساعت دوام می آورند و از 100+ اتصال لحیم کاری در هر چرخه پشتیبانی می کنند و لحیم کاری ثابت را حتی در مناطق متراکم PCB تضمین می کنند.
از دستی تا استاندارد
آموزش برنامه نویسی لحیم کاری دستی را به توالی های خودکار و قابل تکرار تبدیل می کند. مختصات دیجیتال ذخیره شده با دقت ± 0.1 میلی متر خطای انسانی را بیش از 90٪ کاهش می دهد. سازگاری دسته به دسته برای همه PCB ها حفظ می شود.
اتصالات کامل تغذیه لحیم کاری دقیق
سیم لحیم کاری (0.6-1.2mm) با سرعت 1-50mm/s با دقت ±0.02mm تغذیه می شود. باقی مانده شار و قلع ترکیده به حداقل می رسد. هر مفصل بازرسی می شود و عملکرد بالا را در مجموعه های PCB تضمین می کند.
نکته تمیز کیفیت ثابت
تمیز کردن خودکار نوک هر 5 دقیقه یا بعد از 50 مفصل انجام می شود. سیم هوا و فولاد اکسیداسیون و باقیمانده را حذف می کند، عمر نوک را تا 50٪ افزایش می دهد و کیفیت لحیم کاری یکنواخت را در طول تولید با حجم بالا حفظ می کند.
| مشخصات ربات لحیم کاری اتوماتیک
| مشخصات | I.CT-SR300 | I.CT-SR530 | I.CT-SR250D | I.CT-SR250DD |
|---|---|---|---|---|
| شماره پلت فرم | 1 | 1 | 2 | 2 |
| شماره سر | 1 | 2 | 1 | 2 |
| قدرت گرمایش | 150 وات | 300 وات | 150 وات | 300 وات |
| حداکثر اندازه PCB | 300×300 میلی متر | 500×300 میلی متر | 250×250 میلی متر برای هر پلت فرم | 250×250 میلی متر برای هر پلت فرم |
| حداکثر سرعت حرکت | محور X,Y: 600-800mm/s، محور Z: 400mm/s، محور R: 300°/s | محور X,Y: 600-800mm/s، محور Z: 400mm/s، محور R: 300°/s | محور X,Y: 600-800mm/s، محور Z: 400mm/s، محور R: 300°/s | محور X,Y: 600-800mm/s، محور Z: 400mm/s، محور R: 300°/s |
| تمیز کردن نوک لحیم کاری | سیم فولادی و فشار هوا (اختیاری: تمیز کردن برس چرخشی) | سیم فولادی و فشار هوا (اختیاری: تمیز کردن برس چرخشی) | سیم فولادی و فشار هوا (اختیاری: تمیز کردن برس چرخشی) | سیم فولادی و فشار هوا (اختیاری: تمیز کردن برس چرخشی) |
| سیم لحیم کاری | سیم لحیم 0.6 تا 1.2 میلی متر | سیم لحیم 0.6 تا 1.2 میلی متر | سیم لحیم 0.6 تا 1.2 میلی متر | سیم لحیم 0.6 تا 1.2 میلی متر |
| سرعت تغذیه لحیم کاری | 1~50mm/s | 1~50mm/s | 1~50mm/s | 1~50mm/s |
| دقت مکرر | ± 0.02 میلی متر | ± 0.02 میلی متر | ± 0.02 میلی متر | ± 0.02 میلی متر |
| محدوده دما | دمای اتاق - 500 درجه سانتیگراد | دمای اتاق - 500 درجه سانتیگراد | دمای اتاق - 500 درجه سانتیگراد | دمای اتاق - 500 درجه سانتیگراد |
| دقت دما | 1± درجه سانتی گراد | 1± درجه سانتی گراد | 1± درجه سانتی گراد | 1± درجه سانتی گراد |
| حالت رانندگی | استپ موتور | استپ موتور | استپ موتور | استپ موتور |
| حالت کنترل | آموزش آویز | آموزش آویز | آموزش آویز | آموزش آویز |
| فشار هوا | 4.5 ~ 6 کیلوگرم بر سانتی متر مربع | 4.5 ~ 6 کیلوگرم بر سانتی متر مربع | 4.5 ~ 6 کیلوگرم بر سانتی متر مربع | 4.5 ~ 6 کیلوگرم بر سانتی متر مربع |
| منبع تغذیه | AC220V±10٪، 50/60HZ | AC220V±10٪، 50/60HZ | AC220V±10٪، 50/60HZ | AC220V±10٪، 50/60HZ |
| بعد | 750×650×880 میلی متر | 780×660×770 میلی متر | 930×650×880 میلی متر | 1280×750×950 میلی متر |
| وزن | تقریبا 60 کیلوگرم | حدود 70 کیلوگرم | حدود 80 کیلوگرم | حدود 85 کیلوگرم |
* فناوری اطلاعات و ارتباطات همچنان روی کیفیت و عملکرد کار می کند ، مشخصات و ظاهر ممکن است بدون اطلاع خاص به روز شود.
| لیست کامل ماشین آلات خط تولید SMT
خط تولید کامل SMT شامل لودر و تخلیه کننده PCB، ماشینهای چاپ، سیستمهای انتخاب و جابجایی، SPI، AOI، اجاقهای جریان مجدد، ایستگاههای نوار نقاله و تجهیزات جدا کردن پانل است. همه دستگاه ها برای ارائه گردش کار صاف، کیفیت ثابت و کارایی بالا هماهنگ شده اند. مهندسان فناوری اطلاعات و ارتباطات، نصب، کالیبراسیون و ادغام را انجام می دهند و اطمینان حاصل می کنند که خط به عنوان یک سیستم تولید منسجم و با کارایی بالا عمل می کند.
| ویدئوی موفقیت مشتری
در آوریل 2026، مهندسان فناوری اطلاعات و ارتباطات، نصب و آموزش یک خط کامل SMT را در پرتغال برای الکترونیک خودرو، از جمله ماژول های روشنایی و کنترل خودرو، تکمیل کردند. مشتریان راه اندازی صاف، گردش کار کارآمد و راهنمایی روشن را ستایش کردند. ربات لحیم کاری PCB که در خط ادغام شده است، اتصالات لحیم کاری دقیقی را برای PCBها و اتصالات سیم به سیم ارائه می دهد. بازخورد عملکرد تجهیزات و پشتیبانی حرفه ای را برجسته می کند و مشتریان را قادر می سازد تا به سرعت به تولید با کیفیت بالا دست یابند.
| آموزش و پشتیبانی حرفه ای
ICT پشتیبانی جامعی را برای خطوط تولید کامل SMT فراهم می کند. مهندسان بر نصب، کالیبراسیون برنامه و تراز فرآیند نظارت دارند. مشتریان آموزش های عملی در زمینه برنامه نویسی، تعمیر و نگهداری و عیب یابی دریافت می کنند. پشتیبانی از راه دور و کانالهای واکنش سریع تضمین میکنند که مشکلات عملیاتی بهسرعت حل میشوند و به مشتریان این امکان را میدهند که خط را به طور مستقل اجرا کنند و لحیم کاری با کیفیت بالا را برای PCBها و ماژولهای الکترونیکی کوچک حفظ کنند.
| ستایش مشتری
مشتریان به طور مداوم خط SMT یکپارچه را برای قابلیت اطمینان و کارایی برجسته می کنند. مهندسان در حین نصب و آموزش راهنمایی روشنی ارائه می دهند. بسته بندی ایمن تحویل ایمن همه دستگاه ها را تضمین می کند. پشتیبانی فنی سریع مشکلات را به سرعت حل می کند. خط کامل، از جمله سیستمهای ربات لحیم کاری PCB، گردش کار پایدار و خروجی ثابت را حفظ میکند و اعتماد و رضایت قوی مشتریان را در سطح جهانی به دست میآورد.
| گواهینامه ما
تمام تجهیزات موجود در خطوط ICT SMT، از جمله سیستم های ربات لحیم کاری PCB، دارای گواهینامه های CE، RoHS و ISO9001 هستند. پتنت ها نوآوری های سراسر خط را پوشش می دهند. گواهینامه ها تضمین می کند که مشتریان راه حل های ایمن، قابل اعتماد و سازگار را برای تولید PCB دریافت می کنند که خروجی با کیفیت بالا را در تمام فرآیندهای یکپارچه تضمین می کند.
| درباره ما و کارخانه
ICT یک ارائه دهنده راه حل های تولید الکترونیک جهانی با بیش از 25 سال تجربه است. خدمات رسانی به بیش از 1600 مشتری در 72 کشور، ما راه حل های کامل SMT، DIP، پوشش، روباتیک، مونتاژ و PCBA را ارائه می دهیم. تیم 20 مهندس ما نصب، آموزش، بهینه سازی فرآیند و پشتیبانی کامل از چرخه عمر را ارائه می دهد. ICT با چندین کارخانه و شعبه در سراسر جهان، کنترل کیفیت دقیق و تجهیزات تایید شده در تمام خطوط SMT، راه حل های تولید قابل اعتماد، کارآمد و سازگار را برای مشتریان در سطح جهانی تضمین می کند.
