| نمای کلی چاپگر خمیر لحیم کاری خودکار SMT
چاپگر خودکار SMT استنسیل کارآمد برای خطوط مدرن SMT
چاپگر خمیر لحیم کاری خودکار SMT توسط ICT اتوماسیون پیشرفته را برای کاربرد دقیق خمیر لحیم کاری در فرآیندهای SMT ارائه می دهد. این چاپگر استنسیل PCB با دقت بالا دارای چرخه چاپ 7 ثانیه ای، تکرارپذیری موقعیت یابی ± 0.01 میلی متر و دقت 0.025 ± میلی متری است. این شامل کالیبراسیون خودکار PCB، تنظیم فشار اسکاج، چاپ، و تمیز کردن شابلون برای به حداقل رساندن خطاها و هزینه ها است. با استفاده از اجزای برتر مانند سروموتورهای پاناسونیک و راهنماهای Rexroth، از چاپ چسب و Industry 4.0/MES برای تبادل داده پشتیبانی می کند. مناسب برای وسایل الکترونیکی، خودرو، LED و موارد دیگر، این دستگاه چاپگر PCB Smt Stencil از طریق SMEMA برای خطوط بدون درز متصل می شود. کنترل کیفیت و خدمات جهانی ICT به مقیاس‌بندی عملیات، بهبود بازده و کاهش ضایعات در هر راه‌اندازی چاپگر Smt Paste کمک می‌کند.
| نشان
سر تعلیق پل قوسی با موتورهای پله ای دوگانه، فشار یکنواخت (0-15 کیلوگرم) و سرعت (10-200 میلی متر در ثانیه) را به طور مستقل کنترل می کند. دقت به 0.025 ± میلی متر می رسد، با زوایای 45 درجه / 55 درجه / 60 درجه برای لحیم کاری یا چسب. بازخورد بی‌درنگ فشار را متعادل می‌کند تا شکل‌های خمیری ایده‌آل را ایجاد کند، و از پل‌ها یا کمبودها جلوگیری می‌کند. جداسازی قابل برنامه ریزی اسکاج، شابلون و PCB را به آرامی بلند می کند. این هسته چاپگر خمیر لحیم کاری خودکار SMT قطعات ریز را کنترل می کند، ضایعات خمیر را کاهش می دهد و نتایج ثابت را در برنامه های پرینتر خودکار SMT Stencil با تقاضای بالا تضمین می کند.
تسمه نقاله ها PCB ها را تا 1500mm/s با دقت موتور جابجا می کنند تا از گیر کردن جلوگیری شود. گیره های جانبی، نازل های خلاء، و تخته های اختیاری ایمن با فشار Z برای تماس کامل استنسیل. ارتفاع 900±20 میلی متر، با جهت های انعطاف پذیر تنظیم می شود. پین های مغناطیسی و میزهای قابل تنظیم کمتر از 1% تاب خوردگی را مدیریت می کنند. تعویض محصول کمتر از 5 دقیقه طول می کشد. بلبرینگ های بادوام NSK و راهنمای IKO زمان خرابی را کاهش می دهند. این سیستم در پرینتر پرینتر پی سی بی با دقت بالا از جریان صاف در خطوط کامل دستگاه چاپگر PCB Smt Stencil پشتیبانی می کند.
گزینه ها عبارتند از تمیز کردن خشک، مرطوب، جاروبرقی یا دستی، با CCD ایزوله برای ایمنی. حتی اسپری الکل را از بالا به پایین توزیع می کند، نرم افزار استفاده را برای صرفه جویی در منابع محدود می کند. موتور اگزوز قدرتمند خلاء قوی را حفظ می کند. تمیز کردن خودکار پس از چاپ، سوراخ ها را به سرعت پاک می کند. این ویژگی چاپگر Smt Paste را برای مدت طولانی تری فعال نگه می دارد، از نقص جلوگیری می کند و از اجرای طولانی در هر محیط چاپگر خودکار SMT Stencil پشتیبانی می کند.
| مشخصات
| مدل | ICT-4034 | ICT5134 | ICT-5151 |
| اندازه قاب (میلی متر) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| اندازه PCB (میلی متر) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| جهت حمل | چپ راست ؛ راست چپ ؛ چپ چپ ؛ راست | ||
| سیستم پشتیبانی | پین مغناطیسی/جدول تنظیم شده/پشتیبانی | ||
| سیستم بستن | بستن جانبی (نازل خلاء، فشار Z جمع شونده خودکار گزینه ای است) | ||
| سر چاپگر | دو سر پرینت موتوری مستقل | ||
| نوع اسکاج | فولاد ضد زنگ (استاندارد)، پلاستیک | ||
| سیستم نظافت | خشک ، مرطوب ، خلاء | ||
| بازرسی | بازرسی دو بعدی (استاندارد) | ||
| منبع تغذیه | AC: 10 ± 220٪، 50/60 هرتز، 3 کیلووات | ||
| روش کنترل | کنترل کامپیوتر | ||
| بعد (میلی متر) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| مدل | ICT-6534 | ICT-6561 | ICT-9060 |
| اندازه قاب (میلی متر) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| اندازه PCB (میلی متر) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| بعد (میلی متر) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* فناوری اطلاعات و ارتباطات همچنان روی کیفیت و عملکرد کار می کند ، مشخصات و ظاهر ممکن است بدون اطلاع خاص به روز شود.

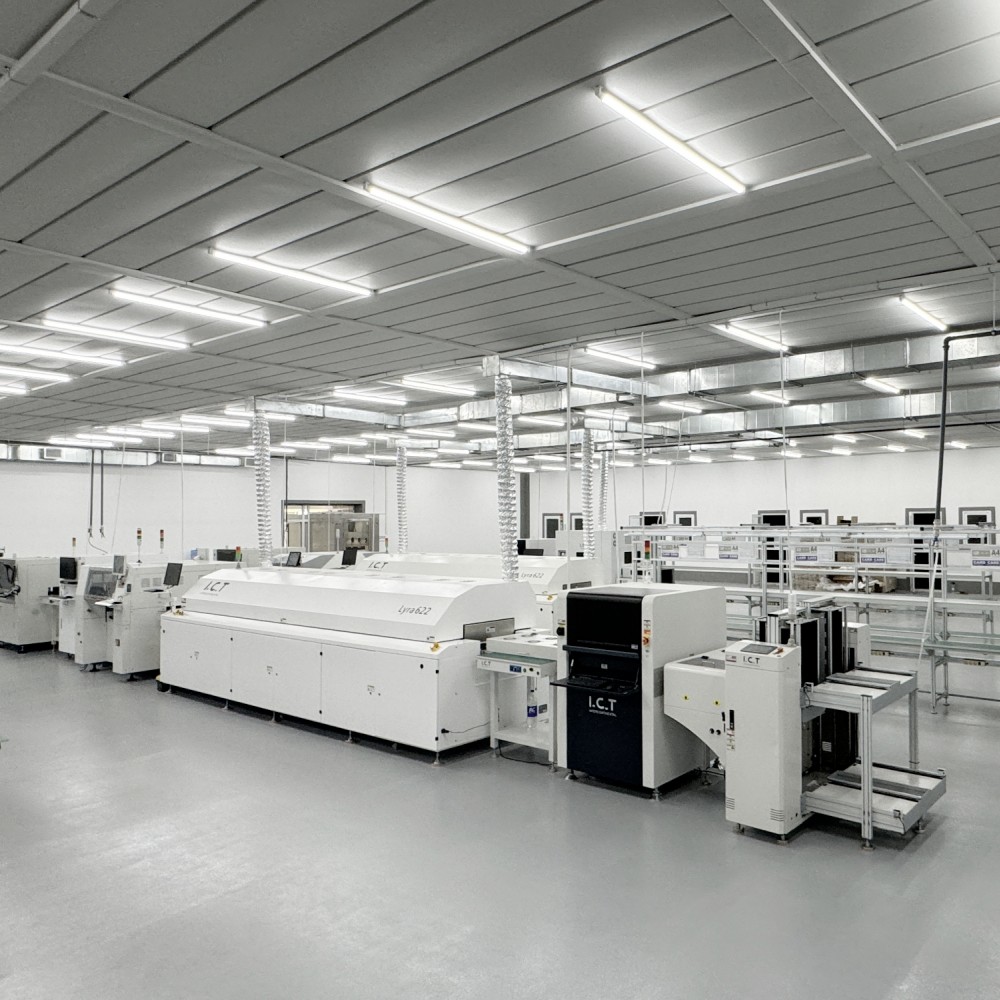

| لیست تجهیزات خط SMT
خط تولید PCBA با کیفیت بالا ما دارای تجهیزات پیشرفته برای مونتاژ PCB کارآمد و دقیق است. خط SMT کاملاً خودکار شامل یک لودر، یک چاپگر خودکار برای کاربرد دقیق خمیر لحیم کاری، یک دستگاه انتخاب و جابجایی برای قرار دادن دقیق قطعات، یک کوره جریان مجدد برای لحیم کاری مطمئن و یک سیستم AOI برای بازرسی کامل نقص است. این خط تولید PCBA با کیفیت بالا، عملکرد روان، قابلیت اطمینان بالا و مونتاژ SMT کم هزینه را تضمین می کند و نیازهای مختلف صنعت را برآورده می کند.
| نام محصول | هدف در خط SMT |
|---|---|
| لودر PCB | به طور خودکار PCB های لخت را در خط بارگذاری می کند. |
| چاپگر خمیر لحیم | خمیر لحیم کاری را روی پدهای PCB با دقت چاپ می کند. |
| دستگاه را انتخاب و قرار دهید | قطعات را به طور دقیق روی PCB ها نصب می کند. |
| اجاق گاز | لحیم کاری را ذوب می کند تا اتصالات جامد ایجاد کند. |
| دستگاه AOI | اتصالات لحیم کاری و عیوب قرارگیری را بررسی می کند. |
| دستگاه SPI | ارتفاع و کیفیت خمیر لحیم کاری را بررسی می کند. |
| تجهیزات قابلیت ردیابی | داده های تولید را ضبط و ردیابی می کند: دستگاه علامت گذاری لیزری / نصب کننده برچسب / چاپگر جوهر افشان |
| ویدئوی موفقیت مشتری
مهندسان فناوری اطلاعات و ارتباطات به آمریکای شمالی سفر کردند تا دو خط کامل SMT را برای یک سازنده دستگاه های زیبایی مستقر کنند. نشانگرهای لیزری، چاپگر خمیر لحیم کاری خودکار SMT با SPI، نصب‌کننده‌های پاناسونیک، اجاق‌های جریان مجدد هلر، سیستم‌های AOI، نوار نقاله، واشر PCBA، و واحدهای ذخیره‌سازی خمیر لحیم کاری را پوشش می‌دهد. ما با وجود چالش ها، نصب کامل، تراز، یکپارچه سازی نرم افزار و بهینه سازی را انجام دادیم. آموزش عملی کارکنان محلی را توانمند کرد و رفع سریع راه‌اندازی راحت را تضمین کرد. خطوط به 99٪ آپتایم رسیدند و تست های پذیرش را زودتر از موعد مقرر انجام دادند. مشتری در حال حاضر بازارهای جهانی را با محصولات با کیفیت بالا عرضه می کند. این مورد قدرت ICT را در پروژه های بین المللی نشان می دهد و راه حل های سرتاسری برای تولید کارآمد و مقیاس پذیر ارائه می دهد.
| خدمات و پشتیبانی آموزشی
خدمات کامل پشتیبانی و برنامه های آموزشی
ICT کمک کاملی را برای چاپگر خمیر لحیم کاری خودکار SMT شما ارائه می دهد، از نیازسنجی و طراحی خط گرفته تا نصب. کارشناسان جهانی ما راه اندازی، راه اندازی و اتصال به ماشین های دیگر را در محل مدیریت می کنند. آموزش شامل عملیات، تعمیر و نگهداری، تشخیص عیب و ارتباط MES/Industry 4.0 است که به صورت حضوری یا آنلاین ارائه می شود. با هشت شعبه، ما کمک از راه دور 24/7، موجودی قطعات و بررسی‌های منظم را برای حفظ حداکثر عملکرد ارائه می‌کنیم. ما بر روی تغییرات فرآیند، ارتقاء و صرفه جویی در هزینه تمرکز می کنیم. برای رشد بدون ریسک به ICT اعتماد کنید و با این چاپگر خودکار SMT استنسیل، کارخانه خود را به یک عملیات هوشمند و با خروجی بالا تبدیل کنید.
| نظرات مشتریان
مشتریان به تخصص و قابلیت اطمینان ICT اهمیت می دهند. یک شرکت خودروسازی می‌گوید: «مهندسان مشکلات چاپگر ما را به سرعت حل کردند و تیم ما را ماهرانه آموزش دادند.» یکی از سازنده‌های زیبایی در آمریکای شمالی می‌گوید: «چاپگر استنسیل پی‌سی‌بی با دقت بالا، چاپ‌های بی‌عیب و نقصی را با کمترین ضایعات ارائه می‌کند.» حمل و نقل مورد تحسین قرار می‌گیرد: «تجهیزات بدون آسیب به لطف بسته‌بندی محکم به دست آمدند.» پاسخ سریع است: «پرسمان‌ها در چند ساعت پاسخ داده می‌شوند، قطعات تحویل داده می‌شوند، موتورها در همان روز تحویل داده می‌شوند. و پشتیبانی اختصاصی، ایجاد اعتماد پایدار.
| گواهینامه ها و استانداردها
ICT CE را برای ایمنی، RoHS برای مواد زیست محیطی و ISO9001 را برای سیستم های کیفیت حفظ می کند. پتنت ها کنترل های چاپ، فن آوری تمیز کردن و طرح های حمل و نقل را پوشش می دهند. اینها اطمینان حاصل می کنند که چاپگر خمیر لحیم کاری خودکار SMT استانداردهای جهانی را از هر نظر رعایت می کند.
| درباره شرکت ICT و کارخانه SMT ما
از سال 2012، ICT با 89 کارمند، 20 مهندس و 12000 متر مربع در Dongguan رشد کرده است. هشت شعبه به بیش از 1600 مشتری در 72 کشور خدمات ارائه می دهند. ما تحقیق و توسعه، تولید، و آزمایش‌های سخت‌گیرانه مانند اجرای 48 ساعته را تحت ISO9001 انجام می‌دهیم. سرمایه 30 میلیون دلاری یکپارچگی، سادگی، باز بودن، هماهنگی و به اشتراک گذاری ما را تقویت می کند. دسترسی جهانی با خدمات محلی به ساخت یا افزایش خطوط SMT از ابتدا تا مقیاس کامل کمک می کند. گسترش سریع ما ناشی از راه حل های نوآورانه و یک مرحله ای است که در سراسر جهان مورد اعتماد هستند.
