چگونه پوشش و توزیع تجهیزات بر عملکرد PCBA و تصمیمات سرمایه گذاری تأثیر می گذارد

هنگامی که تجهیزات پوشش و توزیع را انتخاب می کنید، نقش حیاتی در تولید لوازم الکترونیکی ایفا می کنید. انتخاب های شما نه تنها بر عملکرد، بلکه بر قابلیت اطمینان طولانی مدت و هزینه تولید PCBA تأثیر می گذارد. به عنوان مثال، چرخه حرارتی و آزمایش اسپری نمک نشان می دهد که تجهیزات باید از مقاومت پوشش ها در برابر تغییرات دما و مقاومت در برابر خوردگی اطمینان حاصل کنند. ماشین های قابل اعتماد به شما کمک می کنند تا چسبندگی قوی داشته باشید و در برابر رطوبت و لرزش محافظت کنید که برای تولید محصولات بادوام ضروری است.

تأثیر تجهیزات پوشش و توزیع بر بازده PCBA

مکانیسم های بهبود عملکرد

شما می توانید با انتخاب پوشش مناسب و تجهیزات توزیع، عملکرد تخمینی خود را افزایش دهید. این ماشین‌ها به شما کمک می‌کنند تا با دقت بالا پوشش‌های محافظ را روی مجموعه‌های برد مدار چاپی خود اعمال کنید. هنگامی که از سیستم های خودکار استفاده می کنید، اشتباهات را کاهش می دهید و روند خود را ثابت نگه می دارید. این منجر به نقص کمتر و بازده تخمینی بالاتر می شود. جدول زیر نشان می دهد که چگونه این ماشین ها نتایج شما را بهبود می بخشند:

این مزایا را در فعالیت های روزانه خود می بینید. دقت به این معنی است که از پوشش دادن مناطقی که نیازی به محافظت ندارند اجتناب کنید. کارایی به شما امکان می دهد تخته های بیشتری را در زمان کمتری به پایان برسانید. سازگاری تضمین می کند که هر هیئت مدیره با استانداردهای کیفیت شما مطابقت دارد. صرفه جویی در مواد به شما کمک می کند هزینه ها را کنترل کنید و بازده تخمینی خود را بهبود بخشید.

خطرات انتخاب ضعیف تجهیزات

اگر اشتباه انتخاب کنید پوشش و تجهیزات توزیع را ، بازده تخمینی شما می تواند به سرعت کاهش یابد. ماشین‌هایی که دقت یا سرعت ندارند می‌توانند باعث ایجاد پوشش ناهموار یا لکه‌های از دست رفته شوند. این منجر به دوباره کاری، ضایعات و هزینه های بالاتر می شود. همچنین اگر تجهیزات شما نتوانند اندازه ها یا اشکال مختلف تخته را تحمل کنند، ممکن است مشکلاتی را در کیفیت جایگذاری مشاهده کنید. قرارگیری نامناسب می تواند منجر به محافظت ضعیف شود که بر قابلیت اطمینان محصولات شما تأثیر می گذارد.

همچنین باید در نظر بگیرید که تجهیزات چگونه با سایر مراحل فرآیند شما تعامل دارند. به عنوان مثال، اگر مراحل تمیز کردن یا جدا کردن صفحه شما باقیمانده یا لبه های ناهمواری باقی می گذارد، ممکن است پوشش شما به خوبی نچسبد. این می تواند بازده تخمینی شما را کاهش دهد و به شهرت کیفیت شما آسیب برساند. همیشه تجهیزات خود را با نیازهای تولیدی و انواع تخته خود مطابقت دهید تا از این خطرات جلوگیری کنید.

کنترل کیفیت و فرآیند قرار دادن

کیفیت قرار دادن یک عامل کلیدی در بازده تخمینی شما است. شما می خواهید هر قرار دادن پوشش دقیق و قابل تکرار باشد. کنترل فرآیند خوب به شما کمک می کند تا به این هدف برسید. شما می توانید از چندین روش برای بالا نگه داشتن کیفیت قرارگیری خود استفاده کنید:

• تثبیت ویسکوزیته مواد پوشش شما را در ضخامت مناسب برای قرارگیری صاف نگه می دارد.

• کاربرد پوشش دقیق از سیستم های رباتیک برای قرار دادن پوشش ها دقیقاً در جایی که شما به آنها نیاز دارید استفاده می کند.

• سیستم‌های بازرسی و راستی‌آزمایی هر مکان را در زمان واقعی بررسی می‌کنند، بنابراین قبل از اینکه خطاها بر بازده تخمینی شما تأثیر بگذارند، خطاها را تشخیص دهید.

همچنین باید به تمیز کردن و جدا کردن آن قبل از پوشش توجه کنید. سطوح تمیز و لبه های صاف به چسبندگی بهتر پوشش شما کمک می کند. این امر هم کیفیت جایگذاری و هم بازده تخمینی را بهبود می بخشد. هنگامی که کنترل فرآیند قوی را با تجهیزات مناسب ترکیب می کنید، قرارگیری قابل اعتماد و نتایج بهتری را برای هر برد بدست می آورید.

جداسازی PCB و کیفیت قرار دادن

نقش ماشین های جداکننده

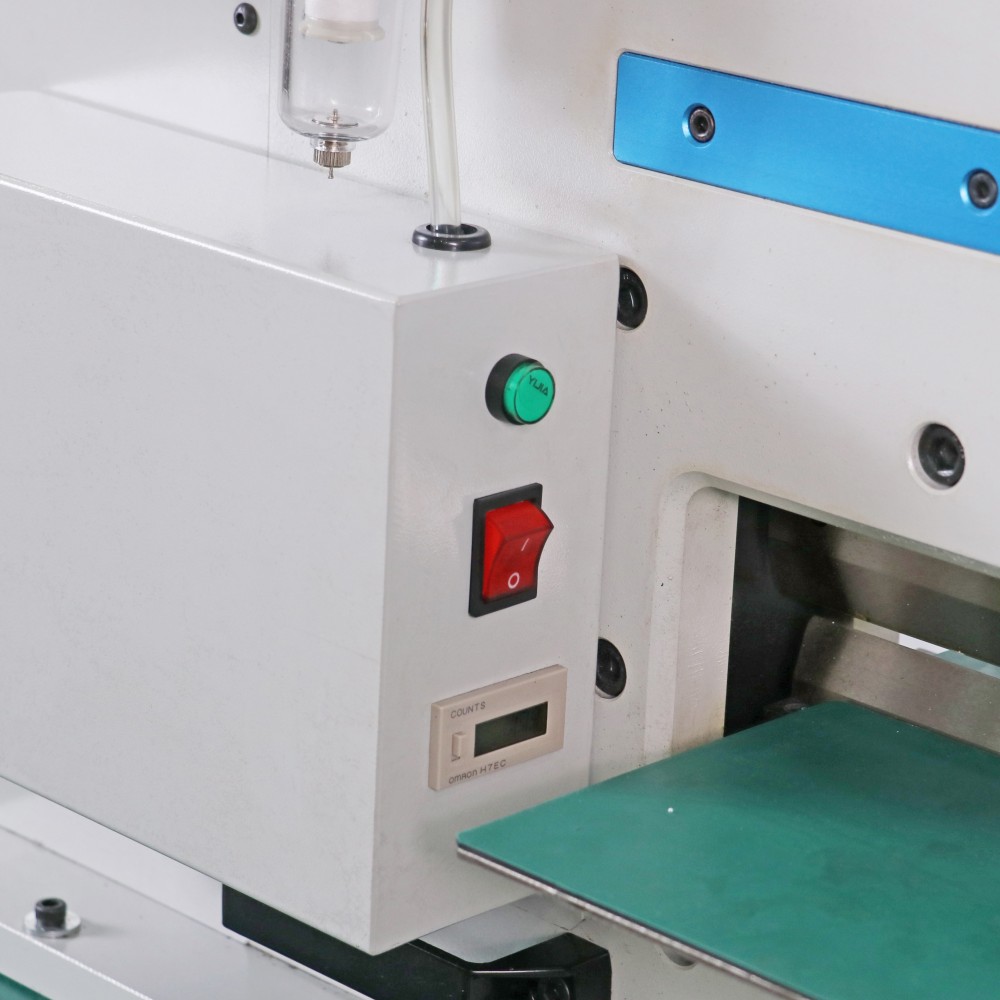

شما برای جداسازی پاک و کارآمد PCBها به ماشینهای جداسازی صفحه متکی هستید. دستگاه جداکننده PCB I.CT به عنوان ابزاری که کیفیت و بازدهی قرارگیری را افزایش می دهد برجسته است. از فناوری پیشرفته V-Cutting و روتر برای به حداقل رساندن فرورفتگی و محافظت از اجزای ظریف استفاده می کند. هنگامی که از جداسازی دقیق استفاده می کنید، پیشرفت هایی را در دقت پروب، پایداری مکانیکی و قابلیت اطمینان اتصال لحیم مشاهده می کنید. جدول زیر نشان می‌دهد که چگونه دستگاه‌های جداکننده، نتایج تولید شما را افزایش می‌دهند:

به حداقل رساندن استرس و آسیب

برای محافظت از مجموعه های خود باید استرس مکانیکی را در حین جدا کردن صفحه به حداقل برسانید. مسیریابی و اره کردن مکانیکی می تواند گرد و غبار و ذراتی ایجاد کند که تخته های شما را آلوده می کند. بریدگی ها و آوارها خطر خرابی قابلیت اطمینان را افزایش می دهند. لایه برداری لیزری یک روش بدون تماس را ارائه می دهد که سایش ابزار و مواد زائد را از بین می برد و فرآیند تمیزی را به شما ارائه می دهد. این روش استرس مکانیکی را کاهش می دهد و به حفظ یکپارچگی لوازم الکترونیکی با قابلیت اطمینان بالا کمک می کند.

برای کاهش بیشتر آسیب PCB، می توانید این استراتژی ها را دنبال کنید:

1. در هنگام جداسازی روتر از سیستم های گرد و غبار استفاده کنید.

2. ارتعاشات را با ایمن سازی صحیح پانل ها به حداقل برسانید.

3. تجهیزات زمینی برای جلوگیری از تخلیه ساکن

4. پانل‌ها را با در نظر گرفتن لایه‌زدایی طراحی کنید، برش‌های V را دور از اجزای حساس قرار دهید.

5. طراحی و قرار دادن برگه ها را بهینه کنید.

6. برای نگه داشتن ایمن پانل ها از وسایل و تکیه گاه ها استفاده کنید.

7. کاهش سرعت فرآیندهای مکانیکی برای کاهش لرزش و استرس.

8. روش های غیر تماسی مانند جداسازی لیزری را در نظر بگیرید.

ادغام با فرآیندهای پوشش

هنگامی که تجهیزات جداسازی و پوشش را به طور یکپارچه یکپارچه کنید، بهترین نتایج را به دست می آورید. طراحی پانل مبتنی بر DFM به شما کمک می‌کند دستورالعمل‌های واضحی را در مراحل اولیه تنظیم کنید. شما با به حداکثر رساندن پر شدن پانل قبل از ساخت، استفاده را بهینه می کنید، که ضایعات را کاهش می دهد. پانل‌های آماده برای اتوماسیون به شما امکان می‌دهند SMT، آزمایش و جداسازی صفحه را ساده کنید. چیدمان کارآمد از هدر رفتن مواد تخته جلوگیری می کند و جابجایی دستی را کاهش می دهد. جداسازی مناسب باعث می شود که تخته های شما عاری از استرس و شکستگی باشند، از پوشش پایین دست و توزیع برای عملکرد و قابلیت اطمینان بالاتر پشتیبانی می کند.

نکته: طراحی پانل و فرآیند جداسازی پانل خود را با هم برنامه ریزی کنید تا از یکپارچگی صاف با مراحل پوشش و توزیع اطمینان حاصل کنید.

عوامل کلیدی در انتخاب تجهیزات

انواع فناوری و سازگاری

شما باید انواع فناوری موجود برای پوشش و توزیع تجهیزات را بدانید. توزیع رباتیک خودکار از فناوری بینایی برای اعمال پوشش ها با دقت استفاده می کند. فرآیندهای پوشش خلاء هوا را از شکاف ها حذف می کند، که به شما کمک می کند تا به پوشش یکنواخت روی تخته های با چگالی بالا برسید. بهینه‌سازی پوشش غوطه‌ور به شما ضخامت ثابتی می‌دهد، حتی زمانی که تخته‌ها ارتفاع‌های متفاوتی دارند. تکنیک های پوشش انتخابی از نازل های تخصصی برای دقت دقیق استفاده می کنند که برای طراحی های فشرده مهم است. تلگراف های سوزنی، مناطقی به اندازه 0.1 میلی متر را هدف قرار می دهند و از اسپری بیش از حد جلوگیری می کنند و کیفیت را بهبود می بخشند. سیستم‌های هدایت‌شونده بینایی در زمان واقعی تنظیم می‌شوند، لبه‌های اجزا را شناسایی می‌کنند و دقت را تضمین می‌کنند. SimpleCoat از SW Systems مواد پوششی مختلف را کنترل می کند و تکرارپذیری را حفظ می کند که از اجزای گام ظریف محافظت می کند.

شما باید سازگاری با خط تولید خود را ارزیابی کنید. جدول زیر ویژگی های کلیدی را نشان می دهد:

سازگاری نوار نقاله، ردپایی و اتصال نرم افزار را بررسی کنید. با استفاده از PCB واقعی و مواد پوششی خود، یک نسخه نمایشی زنده درخواست کنید. مناسب بودن مواد پوششی و فعل و انفعالات شیمیایی احتمالی را ارزیابی کنید. این مراحل به شما کمک می کند تا کیفیت بالا را حفظ کنید و از مشکلات جلوگیری کنید.

سیستم های کنترل کیفیت

شما باید از سیستم های کنترل کیفیت موثر برای نظارت بر فرآیندهای پوشش و توزیع استفاده کنید. بازرسی UV پوشش را به سرعت بررسی می کند، اما همه پوشش ها خاصیت فلورسنت ندارند. بازرسی نوری خودکار به شما دقت و تکرارپذیری بالایی می دهد که برای تولید انبوه ایده آل است. تکنیک‌های اندازه‌گیری ضخامت داده‌های کمی را برای کنترل فرآیند فراهم می‌کنند. روش های غیر مخرب را برای بررسی کیفیت مداوم انتخاب کنید.

قابلیت ردیابی جامع هر جزء را ثبت می کند و امکان فراخوانی و تجزیه و تحلیل دقیق را فراهم می کند. مدیریت هوشمند مواد از ورود مواد نادرست به خط جلوگیری می کند. نظارت بر فرآیند و بازخورد در زمان واقعی، داده‌های آزمایش را یکپارچه می‌کند و هشدارهایی را برای نرخ‌های نقص غیرعادی ایجاد می‌کند. تولید بدون کاغذ تضمین می کند که کارگران از آخرین ویرایش ها استفاده می کنند. سیستم‌های کنترل هوشمند انحرافات را در زمان واقعی تشخیص می‌دهند و امکان تنظیمات فوری را فراهم می‌کنند. این منجر به نقص کمتر و رضایت بیشتر مشتری می شود. توزیع دقیق، کاربرد یکنواخت را تضمین می کند و در نتیجه خرابی های با کیفیت کمتری ایجاد می کند. موانع رطوبت قوی تر و پایداری ذخیره سازی طولانی تر به کیفیت کلی کمک می کند.

سازگاری فرآیند برای انواع PCB

سیستم های پوشش و توزیع مدرن با انواع مختلف PCB و حجم تولید سازگار می شوند. اتوماسیون، دقت و مدولار بودن این سیستم ها را انعطاف پذیر می کند. ادغام در خطوط تولید به هم پیوسته از جمع آوری داده ها در زمان واقعی و بهینه سازی فرآیند پشتیبانی می کند. افزایش اتوماسیون و ادغام رباتیک، انعطاف پذیری را به ویژه در محیط های سفارشی افزایش می دهد. طراحی های مدولار امکان پیکربندی مجدد سریع را برای برآورده کردن نیازهای مختلف فراهم می کند.

شما باید انعطاف پذیری تجهیزات را در نظر بگیرید که بستگی به مواد استفاده شده دارد. ویسکوزیته مواد با دما تغییر می کند، بنابراین شما به یک پوشش منسجم نیاز دارید که ویسکوزیته را در محیط های مختلف حفظ کند. ویژگی های مواد، درمان و مسائل یکپارچه سازی را درک کنید. الزامات توان تولید بر انتخاب روش پوشش شما تأثیر می گذارد. الزامات طراحی برد، مانند کانکتورها و اجزای حساس، بر روند تأثیر می گذارد. تجهیزات را بر اساس فراوانی نیازهای پوشش ارزیابی کنید. پردازش قبل از پوشش، مانند پوشش، از پوشش ناخواسته جلوگیری می کند. الزامات کیفیت، نیاز به روش‌های کاربردی خودکار و قابل اعتماد بیشتری را برای الکترونیک حیاتی دیکته می‌کند.

نکته: با تولیدکنندگان آگاه همکاری کنید تا اطمینان حاصل کنید که تجهیزات شما با استانداردهای کیفیت شما مطابقت دارد و با برنامه های PCB شما سازگار است.

ملاحظات سرمایه گذاری برای تجهیزات

تحلیل هزینه و فایده

شما باید هزینه های تجهیزات مونتاژ PCB را در مقابل مزایای تولید خود بسنجید. سرمایه گذاری اولیه می تواند زیاد به نظر برسد، به خصوص برای اتوماسیون و ابزارهای مونتاژ پیشرفته. با این حال، در هر چرخه تولید، کارایی به دست می آورید و عیوب را کاهش می دهید. هنگامی که از ماشین های انتخاب و مکان، کاربرد خمیر لحیم کاری و تجهیزات بازرسی smt استفاده می کنید، dpmo را کاهش می دهید و fpy را بهبود می بخشید. همچنین عیب‌های لحیم کاری مجدد را کاهش داده و ضایعات را به حداقل می‌رسانید. با ساده‌سازی مونتاژ و افزایش سرعت تولید، هزینه کلی جای‌گذاری کاهش می‌یابد. در حین چاپ خمیر لحیم کاری و جریان مجدد عیوب کمتری مشاهده می کنید، که به معنای کار مجدد کمتر و بازده پاس اول بالاتر است.

توجه: سرمایه گذاری در تجهیزات مونتاژ PCB با کیفیت به شما کمک می کند تا استانداردهای کیفیت را رعایت کنید و عیوب را در هر مرحله مونتاژ کاهش دهید.

ROI و ارزش بلند مدت

شما باید روی ارزش بلند مدت سرمایه گذاری خود تمرکز کنید. اتوماسیون مستلزم هزینه های اولیه است، اما با گذشت زمان در هزینه صرفه جویی می کنید. شما هزینه های نیروی کار را کاهش می دهید و راندمان تولید را بهبود می بخشید. همچنین نقص های کمتر و fpy بالاتر را می بینید. روند مونتاژ شما قابل اعتمادتر می شود و نرخ dpmo بهتری به دست می آورید. با حفظ کیفیت تولید ثابت، هزینه کلی قرار دادن پایین می ماند. با کاهش عیوب و بهبود نتایج تولید، ارزش بیشتری از سرمایه گذاری خود دریافت می کنید. عملیات ساخت شما از مونتاژ پایدار و نقص کمتر در جریان مجدد و چاپ خمیر لحیم سود می برد.

قابلیت اطمینان و نگهداری

هنگام انتخاب تجهیزات مونتاژ PCB باید قابلیت اطمینان و نگهداری را در نظر بگیرید. ماشین‌های قابل اطمینان تولید شما را به خوبی اجرا می‌کنند. از خرابی غیرمنتظره جلوگیری می کنید و نقص در مونتاژ را کاهش می دهید. تعمیر و نگهداری منظم تضمین می کند که سیستم های انتخاب و مکان، جریان مجدد و بازرسی شما در اوج بازدهی کار می کنند. شما با نگهداری ابزارهای مونتاژ در شرایط خوب از سرمایه خود محافظت می کنید. شما همچنین fpy بالا و dpmo پایین را حفظ می کنید. تولید شما ثابت می ماند و هر بار استانداردهای کیفیت را رعایت می کنید. ایرادات کمتری در چاپ مجدد و خمیر لحیم مشاهده می‌کنید، که به شما کمک می‌کند هزینه‌ها را کنترل کنید و هزینه کلی قرار دادن را بهبود ببخشید.

نکته: برای جلوگیری از نقص و به حداکثر رساندن راندمان تولید، تعمیر و نگهداری معمولی را برای تمام تجهیزات مونتاژ PCB برنامه ریزی کنید.

توصیه های عملی برای تولید کنندگان

ارزیابی گزینه های تجهیزات

قبل از خرید باید تجهیزات پوشش و توزیع را به دقت ارزیابی کنید. با بررسی سازگاری هر دستگاه با انواع PCB و حجم تولید خود شروع کنید. بررسی کنید که آیا تجهیزات از موادی که استفاده می کنید پشتیبانی می کند و با نیازهای فرآیند شما مطابقت دارد یا خیر. با استفاده از تخته ها و پوشش های واقعی خود، نمایش درخواست کنید. به دنبال ویژگی هایی مانند تغییر سریع، تعمیر و نگهداری آسان و اتوماسیون قابل اعتماد باشید. شهرت تامین کننده و پشتیبانی پس از فروش را در نظر بگیرید. مدل های مبتنی بر توان عملیاتی، دقت و ادغام را با خط موجود خود مقایسه کنید. از سایر سازندگانی که از تجهیزات مشابه استفاده می کنند، درخواست کنید.

بهترین روش ها برای بازده و کیفیت قرارگیری

با پیروی از بهترین شیوه های اثبات شده می توانید بازده PCBA و کیفیت قرارگیری را به حداکثر برسانید. تمیز کردن بقایای شار بدون تمیز کردن برای قابلیت اطمینان طولانی مدت ضروری است. حذف آلاینده هایی مانند جوهر و اثر انگشت از تشکیل توپ لحیم جلوگیری می کند و چسبندگی پوشش را بهبود می بخشد. سطح تمیز نیز بازرسی را آسان تر می کند.

نکته: برای اطمینان از چسبندگی قوی و عملکرد قابل اعتماد، هر تخته را قبل از پوشش کاملاً تمیز کنید.

اجتناب از دام های رایج

با توجه به مشکلات رایج در هنگام اجرای تجهیزات می توانید از بسیاری از مشکلات جلوگیری کنید:

1. برای جلوگیری از واکنش های ناخواسته از مواد سازگار با چسب های خود استفاده کنید.

2. خطوط سیال سیاه یا مات را انتخاب کنید تا از چسب ها در برابر نور محافظت کنید.

3. خطوط سیال را پس از تعویض ظروف پاک کنید تا حباب های هوا حذف شوند.

4. دیگ فشار مناسب را بر اساس ویسکوزیته سیال انتخاب کنید.

5. فشار هوا را زیر 30 psi نگه دارید تا از حل شدن هوا در چسب جلوگیری کنید.

6. برای کاهش تشکیل حباب از خطوط سیال کوتاه تر و گسترده تر استفاده کنید.

7. از پمپ هایی که برش بالایی تولید می کنند، که می تواند باعث گرفتگی شود، خودداری کنید.

8. شیرهای تست سازگاری با مواد قابل درمان با نور.

توجه: برنامه ریزی دقیق و بررسی های منظم به شما کمک می کند از نقص جلوگیری کنید و عملکرد بالا را حفظ کنید.

شما می توانید با انتخاب پوشش مناسب، توزیع، و تجهیزات جدا کردن صفحه، بازده انتخاب تجهیزات استراتژیک هم کارایی تولید و هم نتایج مالی شما را بهبود می بخشد. کارایی هزینه تجهیزات (ECE) راهی واضح برای اندازه گیری اینکه چگونه انتخاب های شما بر بهره وری و هزینه ها تأثیر می گذارد به شما می دهد. PCBA بالاتر و کیفیت قرارگیری بهتری داشته باشید.

• بازرسی نوری خودکار و اشعه ایکس نرخ فرار را کاهش می دهد و یکپارچگی محصول را افزایش می دهد.

• آزمایش کاوشگر پرنده از توسعه چابک برای نمونه های اولیه پشتیبانی می کند.

• تست درون مدار برای تولید با حجم بالا بهترین کار را دارد.

این توصیه ها را در عملیات خود اعمال کنید. نتایج قابل اعتمادتر و بازدهی قوی تری خواهید دید.

پرسش

مزیت اصلی استفاده از تجهیزات پوشش و توزیع خودکار چیست؟

دقت و سازگاری بالاتری بدست می آورید. سیستم های خودکار پوشش ها را دقیقاً در جایی که لازم است اعمال می کنند. این باعث کاهش عیوب و صرفه جویی در مواد می شود. همچنین سرعت تولید و قابلیت اطمینان محصول خود را بهبود می بخشید.

چگونه یک دستگاه جداکننده PCB کیفیت جایگذاری را بهبود می بخشد؟

یک دستگاه جداکننده PCB، مانند مدل ICT، بردها را به طور تمیز جدا می کند. شما از فرورفتگی و استرس بر روی اجزای آن جلوگیری می کنید. این کار تخته های شما را ایمن و آماده برای پوشش یا مونتاژ نگه می دارد.

هنگام انتخاب تجهیزات پوشش چه نکاتی را باید در نظر گرفت؟

همیشه سازگاری با اندازه PCB و مواد پوشش خود را بررسی کنید. به دنبال تعمیر و نگهداری آسان، ویژگی های اتوماسیون و پشتیبانی قوی تامین کننده باشید. برای بهترین نتایج، یک نسخه نمایشی با بردهای واقعی خود درخواست کنید.

هر چند وقت یکبار باید تجهیزات پوشش و توزیع خود را نگهداری کنید؟

شما باید برنامه سازنده را دنبال کنید. تعمیر و نگهداری منظم باعث می شود دستگاه های شما به خوبی کار کنند. این از خرابی غیرمنتظره جلوگیری می کند و به شما کمک می کند عملکرد و کیفیت بالا را حفظ کنید.
