نحوه تأثیرگذاری و حجم PCB در هزینه های مونتاژ شما برای کاهش هزینه های تولید و افزایش کارایی بسیار مهم است. این که آیا شما یک راه اندازی سخت افزار یا مدیر منابع منابع هستید ، درک کنید که چگونه پنل ، حجم سفارش و استراتژی های تولید هزینه های مونتاژ PCB را کاهش می دهد و به شما کمک می کند تا ضمن به حداقل رساندن ضایعات ، عملکرد را به حداکثر برسانید. در این راهنما ، ما بررسی خواهیم کرد که چگونه طراحی پانل هوشمند ، برنامه ریزی حجم و تراز فرآیند می تواند خط تولید PCB شما را بهینه کند. برای کشف نکات عملی و عملی برای کنترل هزینه های PCB خود ضمن حفظ کیفیت و سرعت ، شیرجه بزنید.
Panelization یک تکنیک در ساخت PCB است که در آن چندین تخته در یک پنل واحد ترکیب می شوند. این روش توان تولید را بهبود می بخشد ، هزینه های رسیدگی را کاهش می دهد و از تابلوهای کوچک در طول پردازش محافظت می کند. با ترکیب تابلوها ، تولید کنندگان می توانند استفاده از مواد PCB را بهینه کرده و راندمان را افزایش دهند.
Panelization مزایای مختلفی را برای مونتاژ ارائه می دهد. این امکان را برای قرار دادن سریعتر SMT با پردازش چندین تخته در یک اجرا فراهم می کند. کاهش کار و کارآمد در زمان صرفه جویی در وقت و کاهش هزینه ها. علاوه بر این ، استفاده بهتر از مواد ، هزینه هر واحدی را کاهش می دهد و آن را برای تولید کوچک و بزرگ تولید می کند.
روش های پنل شامل امتیاز دهی ، مسیریابی برگه و صفحه بندی برگه جامد است. هر روش جوانب مثبت و منفی خود را دارد:
امتیاز دهی V: شیارهای V شکل را در امتداد لبه ها برش می دهد و جدایی را آسان می کند. مناسب برای تابلوهایی که می توانند در برابر برخی از استرس مقاومت کنند.
مسیریابی برگه: از زبانه های کوچک برای نگه داشتن تابلوها در کنار هم استفاده می کند و امکان جداسازی تمیز را فراهم می کند. بهترین برای تابلوهای حساس.
صفحه بندی برگه جامد: زبانه های قوی تر پشتیبانی اضافی را ارائه می دهند ، ایده آل برای تابلوهای بزرگتر. برای جدا کردن نیاز به تلاش بیشتری دارد.

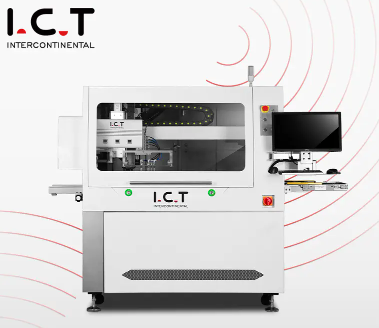

depanelization فرآیند جدا کردن تابلوهای جداگانه از پانل است. گزینه ها شامل دفترچه راهنما و دستگاه است. مدیریت استرس روی تابلوها در هنگام جدایی برای جلوگیری از آسیب بسیار مهم است. تعادل هزینه و محافظت از عملکرد ، تولید کارآمد و قابل اعتماد را تضمین می کند.
| روش | جوانب | مثبت |
|---|---|---|
| با ارزش | جدایی آسان ، مناسب برای تابلوهای قوی | می تواند باعث استرس شود ، برای تابلوهای حساس ایده آل نیست |
| مسیریابی برگه | جداسازی تمیز ، مناسب برای تابلوهای حساس | راه اندازی پیچیده تر ، هزینه اولیه بالاتر |
| پنل برگه جامد | پشتیبانی قوی ، ایده آل برای تابلوهای بزرگتر | برای جدا کردن و هزینه کار بالاتر نیاز به تلاش بیشتری دارد |
با درک پنل ، تولید کنندگان می توانند فرآیندهای خود را برای هزینه و کارآیی بهینه کنند.
حجم بالاتر هزینه های هر واحدی را با استفاده از اقتصاد مقیاس کمتر می کند. سازندگان هزینه های تنظیم را در تابلوهای بیشتری گسترش داده و قیمت گذاری فردی را کاهش می دهند. خانه های مونتاژ صرفه جویی در تنظیم فیدر ، برنامه نویسی دستگاه و زمان کالیبراسیون اپراتور.
سفارشات بزرگ باعث بهبود راندمان پنل می شود و به سازندگان تابلوها اجازه می دهد تا ضایعات را به حداقل برسانند. شما عملکرد بهتر مواد را در هر پنل به دست می آورید و زباله های FR-4 را برش می دهید.
به عنوان مثال ، انتقال 10 تخته کوچک در یک صفحه 250 میلی متر 250 میلی متر ممکن است مناطق بلااستفاده را ترک کند. مقیاس گذاری به 50 تخته به مهندسان این امکان را می دهد تا با استفاده از تقریباً تمام فضای بستر ، طرح ها را بهینه کنند. کاهش زباله در ساخت و سازها همچنین هزینه های دفع و ذخیره سازی را کاهش می دهد و این کارگاه را در حین کاهش هزینه های پنهان سازماندهی می کند.
در صورت عدم برنامه ریزی تولید به درستی ، سفارشات با حجم بالا باعث افزایش زمان سرب می شود. ماشین آلات نیاز به اجرای مداوم طولانی تر دارند و سازندگان PCB مشاغل بزرگ را در اولویت قرار می دهند. برای تعادل تحویل ، سفارشات بخش را به دسته های برنامه ریزی شده و از برنامه ریزی مبهم استفاده کنید. محموله های جزئی به جلوگیری از گرسنگی خط برای ساختهای بحرانی ضمن استفاده از قیمت گذاری حجم کمک می کنند.
استراتژی های زمان انعطاف پذیر سرب ، زنجیره تأمین شما را تراز می کنند و تنگناهای تولید را در محیط های با مخلوط بالا کاهش می دهند.
ساختهای کم و با حجم بالا ، برنامه نویسی و تنظیم فیدر را ساده می کند و باعث کاهش زباله های تغییر می شود. ماشین آلات بدون خرابی مکرر تولید می شوند. سفارشات با وضوح بالا و کم حجم فرکانس تغییر را افزایش می دهد و زمان بیکار را به عنوان فیدرها ، برنامه ها و سوئیچ های استنسیل افزایش می دهد. اگر برنامه ریزی نشده باشد ، بر کارآیی تأثیر می گذارد.
| جنبه های | کم مخلوط ، کم حجم | کم مخلوط ، |
|---|---|---|
| فرکانس تغییر | عالی | کم |
| خرابی ماشین | بالاتر | پایین |
| هزینه مونتاژ هر واحدی | بالاتر | پایین |
درک این معاملات به تیم ها کمک می کند تا ضمن پاسخگویی به خواسته های پروژه ، بهترین استراتژی را برای کنترل هزینه های مونتاژ PCB انتخاب کنند.
طرح پانل مؤثر به طور قابل توجهی زباله های مواد را کاهش می دهد. با لانه سازی PCB های شکل عجیب و غریب ، تولید کنندگان می توانند استفاده از مواد را به حداکثر برسانند. به عنوان مثال ، یک پانل به خوبی طراحی شده می تواند هزینه های مواد را تا 15 ٪ کاهش دهد. این امر به ویژه برای تولید با حجم بالا بسیار مهم است ، جایی که حتی پس انداز اندک در هر واحد می تواند به کاهش هزینه های قابل توجهی اضافه کند.
پنل سازی تعداد لمس های دستی در هر صفحه را کاهش می دهد و منجر به صرفه جویی قابل توجهی در نیروی کار می شود. تعامل دستی کمتر به معنای زمان کار کمتر و کاهش خطر خطای انسانی است. علاوه بر این ، بار بارگیری و تخلیه در طول SMT به حداقل می رسد. این می تواند در تولید با حجم بالا هزینه های کار را 20 ٪ کاهش دهد و این روند کارآمدتر و مقرون به صرفه تر شود.
تابلوهای پانل شده فرآیندهای آزمایش ساده ، ساخت بازرسی نوری خودکار (AOI) ، آزمایش درون مدار (I.C.T) و آزمایش عملکردی کارآمدتر است. با آزمایش چندین تخته به طور همزمان ، تولید کنندگان می توانند زمان و هزینه مرتبط با آزمایش هیئت مدیره را کاهش دهند. این می تواند هزینه های بازرسی را تا 30 ٪ در تولید حجم کاهش دهد و ضمن به حداقل رساندن هزینه ها ، از تولید با کیفیت بالا اطمینان حاصل کند.
روشهای depanelization به طور قابل توجهی بر هزینه ها و خطرات تأثیر می گذارد. امتیاز دهی یک روش ارزان تر است اما می تواند باعث ایجاد استرس روی تابلوها شود ، که به طور بالقوه منجر به آسیب می شود. مسیریابی برگه گرانتر است اما در تابلوها ملایم تر است و خطر آسیب در هنگام جدایی را کاهش می دهد. depanelization نادرست می تواند نرخ ضایعات را افزایش دهد ، و برخی از پس انداز هزینه های حاصل از پانل سازی را نفی می کند. تعادل هزینه و ریسک برای به حداکثر رساندن پس انداز کلی بسیار مهم است.
| ابعاد با حجم بالا به | عنوان | مثال |
|---|---|---|
| پس انداز مادی | طرح موثر باعث کاهش زباله ها ، کاهش هزینه های مواد می شود. | یک پانل به خوبی طراحی شده می تواند هزینه های مواد را تا 15 ٪ کاهش دهد. |
| پس انداز کار | کمتر لمس دستی و بارگیری سریعتر/تخلیه سریعتر هزینه های کار را کاهش می دهد. | هزینه های نیروی کار در تولید با حجم بالا می تواند 20 ٪ کاهش یابد. |
| بازده آزمایش | فرآیندهای آزمایش ساده هزینه های بازرسی را در هر واحد کاهش می دهد. | هزینه های آزمایش می تواند در تولید حجم 30 ٪ کاهش یابد. |
| هزینه های محرومیت | امتیاز دهی ارزان تر اما خطرناک تر است. مسیریابی برگه گرانتر اما ایمن تر است. | انتخاب روش مناسب می تواند از قراضه جلوگیری کرده و از صرفه جویی در هزینه اطمینان حاصل کند. |
با درک این عوامل ، تولید کنندگان می توانند صرفه جویی در هزینه پنل را محاسبه کرده و تصمیمات آگاهانه ای برای بهینه سازی فرایندهای تولید خود بگیرند. هر جنبه فرصت های خاصی را برای کاهش هزینه ها و در عین حال حفظ تولید با کیفیت بالا ارائه می دهد.
طرح های پانل باید با قابلیت های تجهیزات مونتاژ شما مطابقت داشته باشد. اطمینان حاصل کنید که طرح های پانل شما با ابعاد و الزامات نوار نقاله ها و وسایل مطابقت دارد. طراحی زبانه های شکسته برای دفع کارآمد می تواند به طور قابل توجهی کار دستی و آسیب های احتمالی را در طول جداسازی کاهش دهد. به عنوان مثال ، استفاده از زبانه های Breakaway V شکل می تواند روند depaneling را نرم تر و قابل اطمینان تر کند.
اندازه پانل یک عامل مهم در بهینه سازی هزینه ها است. محدودیت های اندازه دستگاه های انتخابی و مکان ، بازتاب و AOI خود را در نظر بگیرید. پانل های بزرگ ممکن است نیاز به مداخله دستی ، افزایش هزینه های نیروی کار و کاهش کارایی داشته باشد. با نگه داشتن پانل ها در محدوده اندازه بهینه برای تجهیزات خود ، می توانید اتوماسیون صاف را حفظ کرده و نیاز به کنترل دستی را کاهش دهید. به عنوان مثال ، اندازه پانلی که به خوبی در قابلیت های دستگاه قرار دارد می تواند توان را تا 25 ٪ بهبود بخشد.
انتخاب روش پنل باید براساس حجم تولید شما باشد. برای نمونه های کوچک ، امتیاز دهی V اغلب کافی و مقرون به صرفه است. با این حال ، برای اجرای با حجم بالا ، مسیریابی برگه به طور کلی ترجیح داده می شود زیرا یک فرآیند جداسازی ملایم تر را فراهم می کند و خطر آسیب دیدگی هیئت مدیره را کاهش می دهد. درک اینکه چه موقع باید از مسیر V-Score در مقابل Tab استفاده کنید ، می تواند به میزان قابل توجهی بر هزینه و کیفیت تأثیر بگذارد. به عنوان مثال ، مسیریابی برگه می تواند در تولید با حجم بالا ، میزان ضایعات را تا 10 ٪ کاهش دهد.
| مثال | جنبه | در نظر گرفتن |
|---|---|---|
| طراحی پانل | طرح های مطابقت با نوار نقاله و فیکسچر. | با استفاده از زبانه های V-Breakaway برای depaneling آسان. |
| اندازه پانل متعادل | اطمینان حاصل کنید که پانل ها از قابلیت های دستگاه برای جلوگیری از مداخله دستی استفاده می کنند. | نگه داشتن پانل ها در محدوده اندازه دستگاه برای حفظ راندمان اتوماسیون. |
| انتخاب روش پنل سازی | V-Score را برای اجرای کوچک ، مسیریابی برگه برای حجم بالا انتخاب کنید. | نمره V برای نمونه های اولیه ، مسیریابی برگه برای تولید برای کاهش قراضه انجام می شود. |
با در نظر گرفتن دقیق این عوامل طراحی ، تولید کنندگان می توانند پنل را برای هزینه و کارآیی بهینه کنند. هر انتخاب بر جریان تولید و هزینه های نهایی تأثیر می گذارد ، تصمیم گیری های آگاهانه برای به حداکثر رساندن پس انداز و حفظ تولید با کیفیت بالا بسیار مهم است.
پانل سازی با بهبود استفاده از مواد و کاهش کنترل ، هزینه های مونتاژ را کاهش می دهد. ترکیب چندین تخته در یک تابلو ، استفاده از مواد را به حداکثر می رساند و زباله ها را کاهش می دهد. کمتر لمس دستی در هر هیئت مدیره هزینه نیروی کار را کاهش می دهد. روشهای کارآمد در معرض خطر همچنین باعث صرفه جویی در وقت و کاهش خطاها می شود.
بله ، پنل سازی می تواند برای سفارشات حجم کوچک مفید باشد. این روند مونتاژ را ساده تر می کند و آن را کارآمدتر می کند. حتی با داشتن تخته های کمتر ، پنل سازی زمان تنظیم را کاهش می دهد و استفاده از مواد را بهبود می بخشد. این می تواند منجر به صرفه جویی در هزینه شود ، به خصوص هنگام استفاده از تجهیزات خودکار.
بهترین روش تابلو سازی به نیازهای طراحی و تولید شما بستگی دارد. امتیاز دهی V برای تابلوهای کوچک و قوی و نمونه های اولیه مناسب است. مسیریابی برگه برای تابلوهای بزرگتر و حساس تر بهتر است. پنل برگه جامد پشتیبانی بیشتری را برای تابلوهای بزرگ فراهم می کند اما برای جداسازی بیشتر نیاز به تلاش بیشتری دارد.
افزایش حجم سفارش می تواند منجر به صرفه جویی در هزینه قابل توجه شود. حجم بالاتر هزینه های هر واحد را از طریق اقتصاد مقیاس کاهش می دهد. هزینه های راه اندازی در واحدهای بیشتری پخش می شود و هزینه های فردی را کاهش می دهد. استفاده از مواد همچنین باعث کاهش ضایعات می شود. به عنوان مثال ، یک سفارش بزرگ ممکن است هزینه های هر واحد را در مقایسه با یک مورد کوچک کاهش دهد.
پرش از طراحی پانل مناسب می تواند منجر به افزایش هزینه ها و تأخیرهای تولید شود. پانل های طراحی شده ضعیف می توانند باعث زباله های مادی ، هزینه های بیشتر کار و افزایش نرخ قراضه شوند. depanelization نادرست می تواند به تابلوها آسیب برساند و منجر به کار مجدد یا قراضه شود. طراحی پانل مناسب ، تولید کارآمد و صرفه جویی در هزینه را تضمین می کند.
درک چگونگی هزینه های پانل سازی PCB و هزینه های مونتاژ تأثیر حجم برای بهینه سازی تولید شما بسیار مهم است. از صرفه جویی در مواد و کارآیی نیروی کار گرفته تا انتخاب روش پانل سازی مناسب ، هر عامل در کاهش هزینه ها و بهبود سرعت نقش دارد. اگر به دنبال ارتقاء تولید PCB خود هستید ، در نظر بگیرید که با متخصصانی مانند شرکت Dongguan I.C.T Technology ، Ltd. آنها در راه حل های پیشرفته PCB تخصص دارند و می توانند به شما در به حداکثر رساندن کارآیی و صرفه جویی در هزینه کمک کنند.
