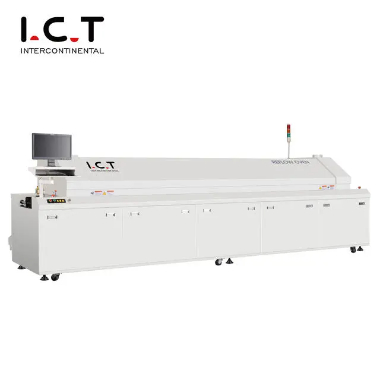

کوره لایرا Reflow یک لحیم کاری نرم است که با ذوب مجدد خمیر لحیم کاری که از قبل روی پدهای تخته چاپ شده پخش شده است، اتصال مکانیکی و الکتریکی بین انتهای لحیم کاری اجزای نصب سطحی یا پین ها و پدهای تخته چاپ شده را محقق می کند.Lyra Reflow Ovenis در مجموع به چهار منطقه دمایی تقسیم می شود: منطقه پیش گرمایش.منطقه گرمایش؛منطقه جوش ذوب؛منطقه خنک کنندهبیایید در مورد اصل کار این چهار منطقه دمایی صحبت کنیم.
این لیست مطالب است:
l اصل کار منطقه پیش گرم کردن کوره Lyra Reflow چیست؟
l اصل کار منطقه عایق کوره لایرا Reflow چیست؟
l اصل کار منطقه جوشکاری اجاق گاز Lyra Reflow چیست؟
l اصل کار منطقه خنک کننده اجاق Lyra Reflow چیست؟
پیش گرم کردن برای فعال کردن خمیر لحیم کاری و جلوگیری از گرم شدن سریع دمای بالا در حین غوطه ور شدن در قلع است که یک عمل گرمایشی است که برای ایجاد قطعات معیوب انجام می شود.هدف از فر ریفلو لیرا این است که PCB را در دمای اتاق در اسرع وقت گرم کنید، اما سرعت گرمایش باید در یک محدوده مناسب کنترل شود.اگر خیلی سریع باشد، شوک حرارتی رخ می دهد و برد مدار و قطعات ممکن است آسیب ببینند.اگر خیلی کند باشد، حلال به اندازه کافی تبخیر نمی شود.بر کیفیت جوش اجاق لایرا Reflow تاثیر می گذارد.با توجه به سرعت گرمایش سریعتر، اختلاف دما در کوره جریان مجدد در مرحله پشتی منطقه دمایی کوره Reflow Lyra نسبتا زیاد است.
هدف اصلی از فر ریفلو لیرا مرحله حفظ حرارت عبارت است از تثبیت دمای هر عنصر در کوره Lyra Reflow Oven و به حداقل رساندن اختلاف دما.در این قسمت زمان کافی بگذارید تا دمای جزء بزرگتر با جزء کوچکتر مطابقت داشته باشد و اطمینان حاصل کنید که شار در خمیر لحیم کاری Lyra Reflow Oven کاملاً تبخیر شده است.در انتهای بخش حفظ حرارت، اکسیدهای روی پدها، توپ‌های لحیم کاری و پین‌های اجزاء تحت اثر شار حذف می‌شوند و دمای کل برد مدار نیز متعادل می‌شود.لازم به ذکر است که تمامی قطعات روی SMA باید در انتهای این قسمت دارای دمای یکسانی باشند در غیر این صورت ورود به قسمت جریان مجدد به دلیل دمای ناهموار هر قطعه باعث بروز پدیده های مختلف لحیم کاری بد می شود.
هنگامی که PCB وارد منطقه جریان مجدد می شود، دما به سرعت افزایش می یابد به طوری که خمیر لحیم به حالت مذاب می رسد.در این قسمت، دمای بخاری بالا تنظیم می شود، به طوری که دمای قطعه به سرعت به دمای پیک افزایش می یابد.اگر اوج دمای اجاق لایرا Reflow خیلی کم است، به راحتی می توان اتصالات سرد ایجاد کرد و خیس شدن کافی را ندارد.اگر اجاق Reflow Lyra بیش از حد بالا باشد، بستر رزین اپوکسی و قسمت پلاستیکی در معرض کک شدن و لایه برداری قرار می گیرند و ترکیبات فلزی یوتکتیک بیش از حد تشکیل می شود و باعث شکنندگی می شود.نقطه جوش روی قدرت جوش تاثیر می گذارد.در قسمت جوشکاری کوره Lyra Reflow Oven، توجه ویژه ای داشته باشید که زمان جریان مجدد بیش از حد طولانی نباشد، به منظور جلوگیری از آسیب به کوره اجاق گاز Lyra Reflow، همچنین ممکن است باعث عملکرد ضعیف قطعات الکترونیکی شود یا باعث شود برد مدار از بین برود. سوختگی و سایر عوارض جانبی
در این مرحله دمای فر ریفلو لیرا زیر دمای فاز جامد خنک می شود تا اتصالات لحیم کاری جامد شود.سرعت خنک کننده بر استحکام اتصالات لحیم کاری تأثیر می گذارد.اگر سرعت سرد شدن خیلی آهسته باشد، ترکیبات فلزی یوتکتیک بیش از حد تولید می شود.یک ساختار دانه بزرگ مستعد ایجاد در نقطه جوش است که باعث می شود استحکام نقطه جوش کمتر شود.سرعت خنک کننده منطقه خنک کننده به طور کلی حدود 4℃/S است و فقط لازم است آن را در دمای 75 درجه خنک کنید.
