نمایش ها:0 نویسنده:ویرایشگر سایت زمان انتشار: 2022-05-16 اصل و نسب:سایت

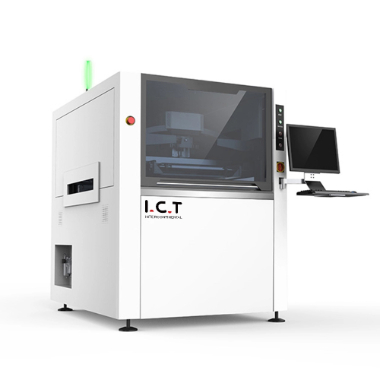

چاپگر استنسیل کامل AUTO SMT تجهیزات ضروری در تولید فرآیند SMT است. این امر به طور کلی از نصب تخته ، خمیر لحیم ، چاپ و انتقال برد مدار تشکیل شده است. به طور گسترده مورد استفاده قرار می گیرد چاپگر استنسیل کامل AUTO SMT و چاپگر استنسیل نیمه اتوماتیک SMT این دو نوع ، در مرحله بعد ، بیایید دستورالعمل های عملیاتی چاپگر استنسیل Full-AUTO SMT را با شما به اشتراک بگذاریم.
این لیست محتوا است:
l قبل از شروع چاپگر استنسیل Full-AUTO SMT چیست؟
l چگونه چاپگر Stencil Full-AUTO SMT تنظیم و موقعیت یابی را انجام می دهد؟
l الزامات موقعیت توقف و شناسایی چاپگر استنسیل Full-AUTO SMT چیست؟
l الزامات موقعیت توقف و شناسایی چاپگر استنسیل Full-AUTO SMT چیست؟
① بررسی کنید که آیا منبع تغذیه و قسمت بنزین چاپگر استنسیل SMT Full-AUTO طبیعی است
② بررسی کنید که آیا در قسمت فعال دستگاه چاپگر استنسیل Full-AUTO SMT برای جلوگیری از برخورد دستگاه هنگام بازگشت به مبدا ، ابزارهایی وجود دارد
③ پس از روشن کردن قدرت چاپگر استنسیل Full-AUTO SMT ، هنگامی که دستگاه به مبدأ باز می گردد ، هیچ کس نمی تواند دستگاه را ترک کند. اگر ناهنجاری وجود دارد ، توقف اضطراری و عیب یابی را فشار دهید.
for برای تمیز کردن تمام انگشتان دست و پا را بیرون بیاورید و آنها را کاملاً تمیز کنید.
⑤ سطح میز را با یک پارچه و الکل تمیز کنید و نباید مواد خارجی ، خمیر لحیم یا گرد و غبار روی سطح وجود داشته باشد
⑥ سطح گیره جانبی ریلی را با یک پارچه و الکل تمیز کنید و نباید مواد خارجی ، خمیر لحیم یا گرد و غبار روی سطح وجود داشته باشد
⑦ تأیید کنید که آیا سیستم پاک کننده چاپگر استنسیل کامل AUTO SMT به درستی نصب شده است و غلتک در محل نصب شده است
① طول و عرض PCB را بر روی خط کش قاب صفحه اندازه گیری کنید و پس از وارد کردن عرض مسیر را تنظیم کنید ، PCB را در مسیر قرار دهید و تأیید کنید که آیا عرض مناسب است یا خیر و آیا واردات و صادرات صاف است
bafe بافل قرار دهید پرینتر و انگشتر استنسیل SMT Full-AUTO را روی میز ، سپس PCB را در مسیر قرار دهید ، جدول را بلند کرده و آن را گیره کرده و تأیید کنید که آیا PCB می تواند به طور مؤثر گیره شود. اگر نمی توان آن را گیره کرد ، عرض مسیر را به طور مناسب تنظیم کنید. و عرض ورودی و خروج را دوباره تأیید کنید تا زمانی که بتواند آن را ببندد
③ برای قرار دادن انگشت ، جهت انگشت تراش تراشه باید عمود بر روی فشرده یا کمتر از 45 درجه باشد ، باید به طور یکنواخت قرار داده شود ، و باید به طور یکنواخت در قسمت پایین اجزای پای متراکم مانند QFN ، BGA قرار گیرد تا اطمینان حاصل شود که کاملاً از بین می رود.
④ پس از قرار دادن انگشت ، به آرامی انگشت را با دست تکان دهید تا تأیید کنید که آیا انگشتر چاپگر استنسیل کامل AUTO SMT تکان خواهد خورد. اگر لرزش وجود داشته باشد ، به این معنی است که قسمت زیرین انگشت مسطح نیست و نیاز به تمیز کردن دارد. ارتفاع جدول را تنظیم کنید تا اطمینان حاصل شود که سطح چاپ PCB و سطح گیره جانبی در همان صفحه قرار دارند.
نیازهای موقعیت توقف اتوماتیک SMT Full-Auto SMT Printer : خط مرکزی منطقه چاپ و پیچ مرکزی گیره جانبی در همان خط قرار دارند. نقطه علامت را انتخاب کنید. الزامات: مورب ، شکل منظم ، هیچ تداخل در منطقه و تنظیمات پارامتر معقول.
محور z را بالا ببرید و استنسیل را قرار دهید. پد چاپگر استنسیل Full-Auto SMT برای همزمان با باز شدن استنسیل مورد نیاز است. استنسیل را ببندید و سکته مغزی را تنظیم کنید. موقعیت های شروع و پایان فشار دهنده باید در صفحه بستن باشد. ، و فاصله از مش 30 میلی متر است.
① فشار فشار ، سکته مغزی ، تأیید سرعت.
parameters پارامترهای سیستم پاک کننده چاپگر استنسیل Full-AUTO SMT را تأیید کنید.
parameters پارامترهای سرعت مداری چاپگر استنسیل Full-AUTO SMT را تأیید کنید.
parameters پارامترهای سلب چاپگر استنسیل کامل AUTO SMT را تأیید کنید.
parameters پارامترهای تولید چاپگر Stencil Full-AUTO SMT را تنظیم کنید ، 'پنجره تنظیم نمایش' را بررسی کنید.
⑥ به طور خودکار دستگاه چاپ را اجرا کرده و بستر (صفحه فیلم) را وارد کنید.
⑦ بعد از چاپخانه های استنسیل کامل AUTO SMT ، استنسیل را شل کنید ، استنسیل را دقیقاً قرار دهید و سپس استنسیل را قفل کنید.
⑧ خمیر لحیم را اضافه کنید ، فیلم اول را چاپ کنید و اثر چاپ را تحت میکروسکوپ تأیید کنید.
paraments پارامترهای چاپ را با توجه به اثرات چاپ و دفع کننده تنظیم کنید.
⑩ پس از تأیید اولین چاپ خوب ، پارامترهای تولید را تنظیم کنید ، 'پنجره تنظیم نمایش' را علامت بزنید ، و برای تأیید ثبات چاپ ، 5 قطعه چاپ دسته ای به طور کامل مورد بازرسی قرار می گیرد.
