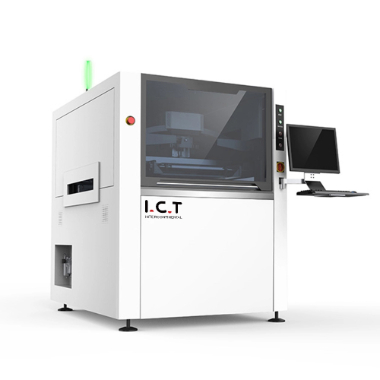

پرینتر استنسیل Full-Auto SMT تجهیزات جلوی تجهیزات خط کامل SMT است. این یکی از سه مؤلفه اصلی در صنعت SMT است. چاپگر استنسیل SMT به نیمه اتوماتیک و کاملاً اتوماتیک تقسیم می شود. در حال حاضر ، بیشتر کارخانه های اصلی از چاپگر استنسیل کامل AUTO SMT استفاده می کنند. از آنجا که فناوری کلی صنعت چاپگر استنسیل کامل AUTO SMT نسبتاً بالغ بوده است ، تعدادی از مارک های مشهور هم در داخل و هم در خارج از کشور ظاهر شده اند. بگذارید روند کار چاپگر استنسیل Full-AUTO SMT را معرفی کنم.
این لیست محتوا است:
l گردش کار خاص چاپگر استنسیل Full-AUTO SMT چیست؟
l مراحل تولید چاپگر استنسیل Full-AUTO SMT چیست؟
l اقدامات احتیاطی هنگام استفاده از چاپگر استنسیل کامل AUTO SMT چیست؟
① PCB توسط دستگاه بارگذاری اتوماتیک در امتداد کمربند نقاله در چاپگر استنسیل کامل AUTO SMT تغذیه می شود
② چاپگر استنسیل Full-Auto SMT لبه اصلی PCB را پیدا می کند و آن را پیدا می کند
frame z-frame به موقعیت صفحه خلاء حرکت می کند
④ خلاء را برای رفع PCB در موقعیت خاص اضافه کنید
⑤ محور بینایی به آرامی به سمت اولین هدف PCB حرکت می کند
camera دوربین چاپگر استنسیل Full-Auto SMT به دنبال نقطه علامت در زیر مشبک مربوطه است
⑦ دستگاه استنسیل چاپی را برای تراز کردن آن با PCB حرکت می دهد و دستگاه می تواند استنسیل را در جهت محور X و Y حرکت دهد و در جهت دوک نخ ریسی
stencil با PCB تراز شده است ، قاب z به سمت بالا حرکت می کند ، و PCB قسمت پایین استنسیل را لمس می کند
⑨ پس از جابجایی به جای خود ، چمدان خمیر لحیم را فشار می دهد تا روی استنسیل بچرخد و آن را روی موقعیت پد PCB از طریق سوراخ های موجود در استنسیل چاپ کند.
⑩ هنگامی که چاپگر استنسیل کامل AUTO SMT چاپ می شود ، Z-Frame به سمت پایین حرکت می کند تا PCB و استنسیل را جدا کند تا جدا شود
11 چاپگر استنسیل Full-Auto SMT PCB را به فرآیند بعدی ارسال می کند
12 Printerthen Full-AUTO SMT PRINTERTHEN PCB بعدی را که چاپ می شود دریافت می کند.
استنسیل را به چاپگر استنسیل Full-AUTO SMT و اشکال زدایی OK ثابت کنید ، سپس Squeegee تمیز را روی چاپگر خمیر لحیم کاری خودکار جمع کنید.
برای اضافه کردن خمیر لحیم کاری به استنسیل از چاقوی همزن خمیر لحیم استفاده کنید. اولین باری که خمیر لحیم کاری اضافه می شود حدود 1 سانتی متر و عرض آن 1.5 تا 2 سانتی متر است. طول آن به طول PCB بستگی دارد. هر دو طرف حدود 3 سانتی متر بیشتر از منطقه چاپ شده هستند. نباید خیلی طولانی یا خیلی کوتاه باشد. خمیر لحیم کاری را هر دو ساعت ، حدود 100 گرم خمیر لحیم کاری اضافه کنید.
صفحه PCB را برای چاپ قرار دهید ، قبل از چاپ 5 قطعه را بررسی کنید و پس از تأیید اینکه کیفیت چاپ طبیعی است ، تولید را شروع کنید.
در فرآیند چاپ معمولی چاپگر استنسیل SMT Full-AUTO ، اپراتور باید یک بار در مدت زمان نیم ساعت اثر چاپ را بررسی کند تا ببیند آیا نقص هایی مانند کمبود قلع ، قلع مداوم ، تیز کردن ، تغییر ، چاپ از دست رفته و غیره وجود دارد و پین ها بسیار متراکم هستند که اثر چاپ مؤلفه ها عمدتاً بررسی می شود.
استنسیل باید هر 5 عدد چاپ شده تمیز شود. اگر اجزای دارای پین های بسیار متراکم در صفحه PCB وجود داشته باشد ، باید فرکانس تمیز کردن افزایش یابد و یک بار بدون 3 قطعه تمیز شود.
چاپگر استنسیل Full-AUTO SMT به طور کلی از بارگیری تخته ، خمیر لحیم کاری ، چاپ و انتقال برد مدار تشکیل شده است. چاپ خمیر لحیم کاری یک فرآیند پیچیده است که مستعد برخی از نقص ها است و بر کیفیت محصول نهایی تأثیر می گذارد. بنابراین ، هنگام استفاده از چاپگر استنسیل Full-AUTO SMT ، باید به موارد مرتبط توجه کنید.
① در فرآیند تولید چاپگر استنسیل کامل AUTO SMT ، اگر چاپ مداوم 3pcs بد باشد ، به تکنسین باید برای اشکال زدایی و تمیز کردن PCB چاپ شده اطلاع داده شود.
② هنگام تمیز کردن تابلوهای PCB چاپی ضعیف ، مستقیماً سطح PCB را با اشیاء سخت خراش ندهید تا از خراشیدن مدارهای سطح PCB جلوگیری کنید
③ PCB با انگشتان طلا باید از انگشتان طلا جلوگیری کند ، آنها را بارها با کاغذ بدون گرد و غبار و کمی الکل پاک کنید ، با اسلحه هوا خشک کنید و زیر یک شیشه ذره بین چک کنید تا اطمینان حاصل شود که هیچ رب لحیم کاری باقی مانده وجود ندارد.
④ در طی فرآیند چاپ معمولی چاپگر استنسیل SMT Full-AUTO ، لازم است بررسی کنید که آیا خمیر لحیم به طور مرتب سرریز شده است و خمیر لحیم سرریز را جمع می کند.
⑤ پس از اتمام تولید چاپگر استنسیل کامل AUTO SMT ، لوازم جانبی و ابزارهایی مانند خمیر لحیم ، خراش دهنده ها ، مش فولادی و غیره بازیابی می شوند و وسایل و لوازم جانبی تمیز می شوند.
⑥ اولین فرآیند در فرآیند SMT چاپ خمیر لحیم کاری. بیشتر نقایص در فرآیند SMT در اثر عملکرد نادرست چاپگر استنسیل کامل AUTO SMT ایجاد می شود.
⑦ فرایند عملکرد صحیح کلید اطمینان از کیفیت چاپ است. من امیدوارم که روند تولید چاپگر استنسیل Full-Auto SMT فوق الذکر بتواند به شما کمک کند.
