خط تولید SMI SMT , همچنین به نام Technology Surface Assembly Technology ، نسل جدیدی از فناوری مونتاژ الکترونیکی است که از فناوری مدار یکپارچه ترکیبی ساخته شده است. این با استفاده از فناوری سطح سطح مؤلفه و فناوری لحیم کاری بازتاب مشخص می شود. این کشور به نسل جدیدی در تولید محصولات الکترونیکی تبدیل شده است.
این لیست محتوا است:
l شرایط آماده سازی قبل از تولید برای خط تولید SMT نیمه خودکار چیست؟
l چه داده هایی برای فرآیند تولید خط تولید SMT نیمه خودکار مورد نیاز است؟
l مراحل ویرایش داده ها از خط تولید نیمه اتوماتیک SMT چیست ؟

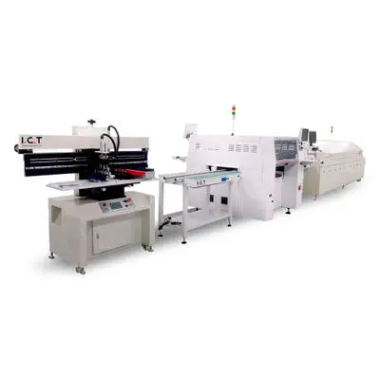

تجهیزات اصلی خط تولید SMT نیمه خودکار شامل موارد زیر است: دستگاه چاپ ، دستگاه قرار دادن (اجزای الکترونیکی سطح فوقانی) ، لحیم کاری بازتابی ، پلاگین ، کوره موج ، بسته بندی تست. کاربرد گسترده SMT باعث افزایش مینیاتوریزاسیون و عملکرد چندگانه محصولات الکترونیکی شده است و شرایطی را برای تولید انبوه و تولید کمبود نقص فراهم کرده است.
تهیه برنامه تولید خط تولید نیمه اتوماتیک SMT نیاز به تهیه انواع داده های زیر دارد و تهیه خط تولید SMT نیمه اتوماتو به ترتیب زیر باید انجام شود. ورودی داده های صفحه/صفحه PWB intort وضعیت چاپ اطلاعات ورودی داده → ورودی داده را بررسی کنید → تمیز کردن داده ها ورودی داده های اضافی ورودی داده های فوق باید برای اولین مورد (PWB و داده های صفحه نمایش) ، مورد دوم (داده های شرایط چاپ) و مورد چهارم (داده های تمیز کردن) تهیه شود.
l ورودی داده ها: برای فعال کردن انتخاب منو از کلید ALT استفاده کنید
L PWB/Stencil Data ، صفحه نمایش داده صفحه/صفحه نمایش PWB در این زمان ظاهر می شود ، داده هایی که باید در این صفحه وارد شوند عبارتند از:
L PWB ID ---- نام کد PWB که در حال حاضر تولید شده است.
اندازه L PWB (x ، y) ، ابعاد طول و عرض PWB تولید شده در حال حاضر.
L جبران چیدمان (x ، y) ، انحراف تولید فعلی PWB (به طور کلی به گوشه پایین سمت راست PWB اشاره دارد).
ضخامت L ، ضخامت صفحه PWB در حال حاضر تولید شده.
l stencil id ---- نام کد استنسیل در حال حاضر استفاده شده.
اندازه استنسیل L (x ، y) ، ابعاد طول و عرض استنسیل که در حال حاضر با استفاده از خط تولید نیمه خودکار SMT.
L استاندارد طرح چاپگر ، حالت استاندارد انحراف چاپ خط تولید نیمه اتومبیل فعلی SMT را انتخاب کنید.
L Origin Offset (X ، Y) ، انحراف بین نقطه مرجع PWB و نقطه مرجع صفحه.
L PWB Type ----- نوع PWB را در کادر انتخاب انتخاب کنید.
L Boc Mark1 (x ، y) ، انحراف PWB و استنسیل مختصات نقطه تشخیص اول را اصلاح می کند.
L Boc Mark2 (x ، y) ، انحراف PWB و استنسیل مختصات نقطه تشخیص دوم را اصلاح می کند.
l ستاره پس از SOC Mark1 ، SoC Mark2 ، BoC Mark1 ، BoC Mark2 اطلاعات شناسایی نقطه شناسایی را نشان می دهد.
