روند تولید خط تولید تمام خودکار SMT چگونه است؟

خط تولید SMT را می توان به تقسیم کرد خط تولید تمام اتوماتیک SMT و خط تولید نیمه اتوماتیک با توجه به درجه اتوماسیون؛با توجه به مقیاس خط تولید می توان آن را به خطوط تولید بزرگ، متوسط ​​و کوچک تقسیم کرد.در ادامه، فرآیند تولید کلیدی خط تولید تمام خودکار SMT به تفصیل معرفی خواهد شد.

این لیست مطالب است:

l ترکیب اصلی خط تولید SMT چیست؟

l جریان فرآیند اصلی خط تولید تمام خودکار SMT چیست؟

l روند تولید خط تولید تمام خودکار SMT چیست؟

ترکیب اصلی خط تولید SMT چیست؟

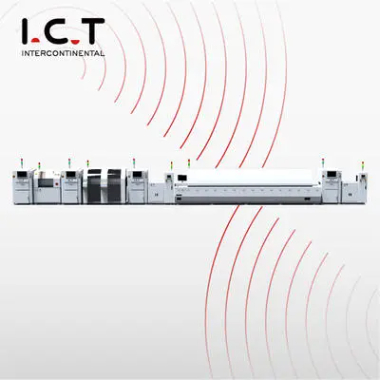

خط تولید تمام اتوماتیک SMT به این معنی است که کل تجهیزات خط تولید کاملاً اتوماتیک است.تمام تجهیزات تولید از طریق دستگاه بارگیری تخته خودکار، لینک بافر و دستگاه تخلیه به یک خط اتوماتیک متصل می شود.خط تولید نیمه اتوماتیک به تجهیزات اصلی تولید متصل نیست یا به طور کامل متصل نیست، مانند ماشین چاپ نیمه اتوماتیک است که نیاز به چاپ دستی یا بارگیری و تخلیه دستی تخته های چاپی دارد.

جریان فرآیند اصلی خط تولید تمام خودکار SMT چیست؟

چاپ صفحه > نصب > پخت > لحیم کاری مجدد > تمیز کردن > آزمایش > کار مجدد

روند تولید خط تولید تمام خودکار SMT چیست؟

l 1. فرآیند نصب سطحی خط تولید تمام خودکار SMT

① مونتاژ یک طرفه: تمام اجزای نصب سطحی در یک طرف PCB قرار دارند، مخلوط کردن خمیر لحیم کاری بازرسی ورودی-خمیر لحیم کاری صفحه ابریشم، لحیم کاری لحیم کاری مجدد

② مونتاژ دو طرفه؛اجزای نصب سطحی به ترتیب در دو طرف A و B PCB قرار دارند.بازرسی ورودی - خمیر لحیم کاری صفحه نمایش ابریشم PCB A - لحیم کاری SMD-A - لحیم کاری مجدد - تخته فلیپ برد - خمیر لحیم صفحه نمایش ابریشم جانبی PCB B - لحیم کاری مجدد - تمیز کردن - بازرسی - کار مجدد

l 2. فرآیند مونتاژ مختلط خط تولید تمام خودکار SMT

① فرآیند مونتاژ مختلط یک طرفه: پلاگین ها و اجزای نصب روی سطح همگی در سمت A PCB قرار دارند، خمیر لحیم کاری بازرسی ورودی-هم زدن خمیر لحیم کاری-PCB خمیر لحیم کاری صفحه ابریشم جانبی-پچ-یک لحیم کاری جریان مجدد جانبی-PCB A طرف پلاگین - لحیم کاری موجی یا لحیم کاری غوطه ور، تعداد کمی از پلاگین ها را می توان به صورت دستی لحیم کاری کرد - تمیز کردن - بازرسی - تعمیر، ابتدا چسب بزنید و سپس وارد کنید.

② فرآیند مونتاژ مخلوط دو طرفه: خط تولید تمام اتوماتیک SMT اجزای نصب سطحی در سمت A PCB و پلاگین در سمت B PCB قرار دارند.بازرسی مواد ورودی-اختلاط خمیر لحیم کاری-خمیر لحیم کاری صفحه سیلک جانبی PCB-خمیر لحیم کاری صفحه ابریشم-SMD-لحیم کاری مجدد-لحیم کاری با پلاگین-موج جانبی PCB B، تعداد کمی از پلاگین ها را می توان به صورت دستی لحیم کرد-تمیز کردن-بازرسی-تعمیر.تشخیص مواد ورودی-خمیر لحیم کاری صفحه ابریشمی سمت PCB-A-PCB-PCB-PCB-A-side-A-PCB خمیر لحیم کاری را به صورت دستی روی پد پلاگین در سمت A پلاگین PCB-PCB در قسمت B با جریان مجدد لحیم کاری-تمیز کردن- بمالید. بازرسی-بازکاریاجزای نصب سطحی در دو طرف A و B PCB و پلاگین ها در دو طرف یا هر دو طرف PCB قرار دارند.ابتدا لحیم کاری مجدد اجزای نصب سطحی را در دو طرف A و B PCB دو طرفه طبق روش مونتاژ دو طرفه انجام دهید و سپس ادامه دهید.
