ICT-5151
I.C.T
| وضعیت در دسترس بودن: | |
|---|---|
| مقدار: | |

| دستگاه چاپ صفحه نمایش SMT PCB تمام اتوماتیک ICT
دستگاه چاپ صفحه نمایش مدار چاپی SMT تمام خودکار ICT یک چاپگر استنسیل smt با دقت بالا است که برای مونتاژ الکترونیک مدرن طراحی شده است. مشکلات خمیر دستی را با اتوماسیون کامل حل می کند و به چرخه 7 ثانیه ای سریع و تکرارپذیری بالا دست می یابد. این دستگاه چاپ smt pcb از چاپ چسب پشتیبانی می کند و هزینه ها را از طریق فرآیندهای کارآمد کنترل می کند. این دستگاه که با Industry 4.0 و MES ادغام شده است، داده های بلادرنگ ماشین ها را برای کاهش زمان چرخه و بهبود خروجی ردیابی می کند. ایده آل برای لوازم الکترونیکی مصرفی، خودرو، و زمینه های LED، PCB ها از 50x50mm تا 900x600mm را مدیریت می کند. کالیبراسیون خودکار، فشار قابل تنظیم و تمیز کردن شابلون کیفیت را تضمین می کند. تخصص کامل کارخانه ICT باعث میشود این دستگاه چاپ صفحهنمایش تمام خودکار SMT PCB به راحتی راهاندازی و با خیال راحت کار کند.
| نشان

دستگاه چاپ صفحه نمایش مدار چاپی تمام اتوماتیک SMT از یک اسکاج پل قوسی با دو موتور پله ای برای فشار پایدار استفاده می کند. ریل های کشویی دوبل حرکت را قبل و بعد از چاپ دقیق نگه می دارند. بازخورد بلادرنگ فشار را به طور خودکار برای تشکیل خمیر عالی تنظیم می کند. دقت موقعیت یابی ± 0.01 میلی متر، با چاپ 0.025 ± میلی متر است. سیستم ویژن با چراغ های کواکسیال علائم روی PCB های مختلف مانند قلع یا مس روکش شده را تشخیص می دهد. جداسازی قابل برنامه ریزی سرعت و مسافت را برای چند روش کنترل می کند. این راهاندازی از اجراهای با حجم بالا در برنامههای دستگاه چاپ smt pcb پشتیبانی میکند، نقصها را کاهش میدهد و هر بار یکنواختی را تضمین میکند.

حمل و نقل در این چاپگر استنسیل خودکار smt از یک تسمه منحصر به فرد برای جلوگیری از مشکلات گیر کردن PCB استفاده می کند. سرعت حرکت موتور دقیقاً تا 1500 میلیمتر بر ثانیه، با جهتهای انعطافپذیر: چپ-راست یا راست-چپ. گیره های جانبی و تخته های جاروبرقی را برای تماس صاف استنسیل محکم نگه می دارند. پلت فرم در سه محور با موتورهای مستقیم برای تراز سریع و با دقت بالا تنظیم می شود. پین ها و بلوک های مغناطیسی تاب خوردگی را کمتر از 1% مدیریت می کنند. استاندارد SMEMA امکان اتصال آسان خط را فراهم می کند. این سیستم ضخامتهای 0.4 میلیمتر تا 6 میلیمتر را کنترل میکند و دستگاه چاپ صفحهنمایش SMT PCB تمام خودکار را قابل اعتماد و سریع نگه میدارد.

گزینه های تمیز کردن شامل خشک، مرطوب و جاروبرقی، به علاوه در صورت نیاز دستی است. سیستم اسپری به طور یکنواخت از بالا به پایین تمیز می شود و توسط نرم افزار برای صرفه جویی در مواد کنترل می شود. CCD مجزا و قطعات تمیز کننده دسترسی را آسان می کند، با اگزوز قوی برای خلاء موثر. بررسی استنسیل اختیاری از نور برای شناسایی سوراخهای کثیف و تمیز کردن خودکار استفاده میکند. این کار از ایجاد خمیر در دستگاه چاپ صفحهنمایش تمام خودکار SMT PCB جلوگیری میکند و کیفیت را در مدت طولانی حفظ میکند. طراحی کم تعمیر و نگهداری با قطعات وارداتی زمان خرابی خطوط شلوغ را کاهش می دهد.
| مشخصات
| مدل | ICT-4034 | ICT5134 | ICT-5151 |
| اندازه قاب (میلی متر) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| اندازه PCB (میلی متر) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| جهت حمل | چپ راست ؛ راست چپ ؛ چپ چپ ؛ راست | ||
| سیستم پشتیبانی | پین مغناطیسی/جدول تنظیم شده/پشتیبانی | ||
| سیستم بستن | بستن جانبی (نازل خلاء، فشار Z جمع شونده خودکار گزینه ای است) | ||
| سر چاپگر | دو سر پرینت موتوری مستقل | ||
| نوع اسکاج | فولاد ضد زنگ (استاندارد)، پلاستیک | ||
| سیستم نظافت | خشک ، مرطوب ، خلاء | ||
| بازرسی | بازرسی دو بعدی (استاندارد) | ||
| منبع تغذیه | AC: 10 ± 220٪، 50/60 هرتز، 3 کیلووات | ||
| روش کنترل | کنترل کامپیوتر | ||
| بعد (میلی متر) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| مدل | ICT-6534 | ICT-6561 | ICT-9060 |
| اندازه قاب (میلی متر) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| اندازه PCB (میلی متر) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| بعد (میلی متر) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* فناوری اطلاعات و ارتباطات همچنان روی کیفیت و عملکرد کار می کند ، مشخصات و ظاهر ممکن است بدون اطلاع خاص به روز شود.
| لیست تجهیزات خط SMT

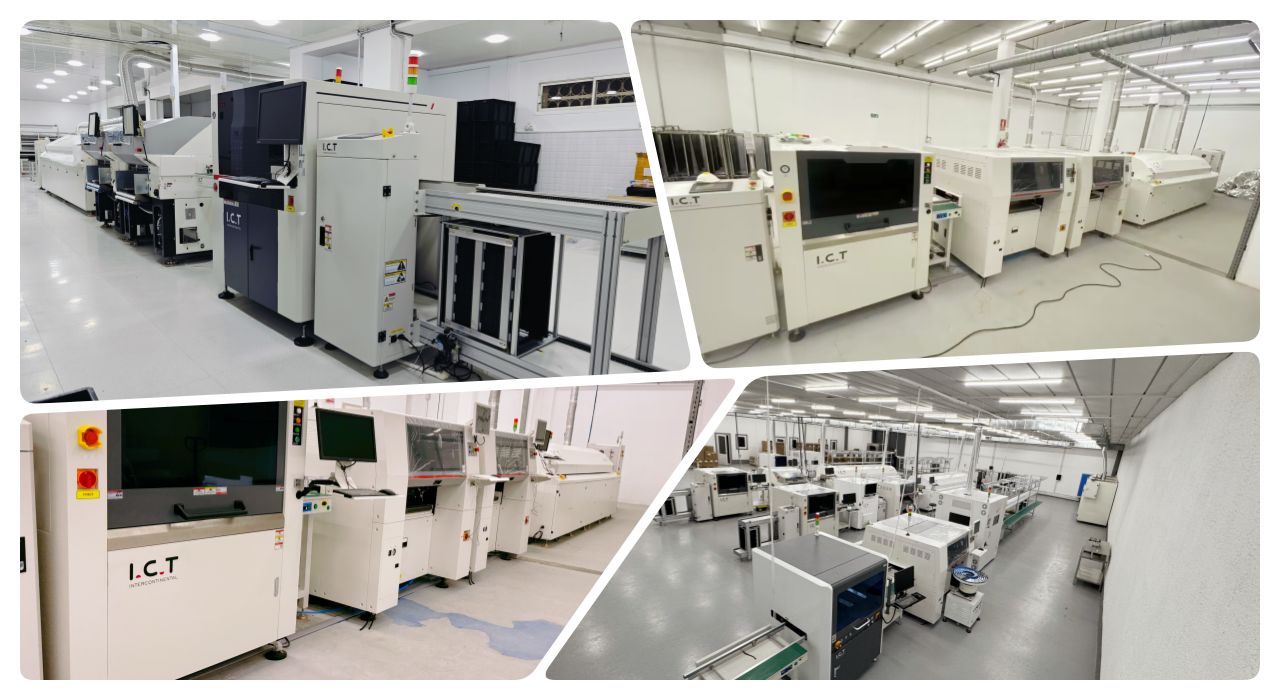

خط تولید PCBA با کیفیت بالا ما دارای تجهیزات پیشرفته برای مونتاژ PCB کارآمد و دقیق است. خط SMT کاملاً خودکار شامل یک لودر، یک چاپگر خودکار برای کاربرد دقیق خمیر لحیم کاری، یک دستگاه انتخاب و جابجایی برای قرار دادن دقیق قطعات، یک کوره جریان مجدد برای لحیم کاری مطمئن و یک سیستم AOI برای بازرسی کامل نقص است. این خط تولید PCBA با کیفیت بالا، عملکرد روان، قابلیت اطمینان بالا و مونتاژ SMT کم هزینه را تضمین می کند و نیازهای مختلف صنعت را برآورده می کند.

| نام محصول | هدف در خط SMT |
|---|---|
| لودر PCB | به طور خودکار PCB های لخت را در خط بارگذاری می کند. |
| چاپگر خمیر لحیم | خمیر لحیم کاری را روی پدهای PCB با دقت چاپ می کند. |
| دستگاه را انتخاب و قرار دهید | قطعات را به طور دقیق روی PCB ها نصب می کند. |
| اجاق گاز | لحیم کاری را ذوب می کند تا اتصالات جامد ایجاد کند. |
| دستگاه AOI | اتصالات لحیم کاری و عیوب قرارگیری را بررسی می کند. |
| دستگاه SPI | ارتفاع و کیفیت خمیر لحیم کاری را بررسی می کند. |
| تجهیزات قابلیت ردیابی | داده های تولید را ضبط و ردیابی می کند: دستگاه علامت گذاری لیزری / نصب کننده برچسب / چاپگر جوهر افشان |
| ویدئوی مورد موفقیت مشتری
در سال 2025، ICT با موفقیت یک خط تولید کامل SMT و یک خط DIP را به یک شرکت ODM در عربستان سعودی تحویل داد. دو مهندس فنی مجرب برای ارائه پشتیبانی کامل نصب و آموزش به سایت خاورمیانه سفر کردند. این ویدئو نشان میدهد که تیم در حال راهاندازی دستگاه چاپ صفحهنمایش تمام خودکار SMT PCB در کنار تجهیزات دیگر، و از یکپارچگی یکپارچه اطمینان میدهد. آنها کارکنان محلی را از طریق عملیات، عیب یابی و تعمیر و نگهداری راهنمایی می کردند و همه چیز را از بارگیری خمیر گرفته تا چرخه های تمیز کردن را پوشش می دادند. این خدمات عملی به مشتری کمک کرد تا تولید را به سرعت راه اندازی کند و در مونتاژ لوازم الکترونیکی مصرفی به بازده بالایی دست یابد. تخصص مهندسان چالش های راه اندازی را در محل حل کرد، اعتماد ایجاد کرد و کارخانه را قادر ساخت تا ضرب الاجل های سخت را رعایت کند. تعهد جهانی ICT یک پروژه پیچیده را به موفقیتی روان تبدیل کرد و تعهد ما را به شرکای خارج از کشور ثابت کرد.
| خدمات و پشتیبانی آموزشی
ICT خدمات سرتاسری را برای دستگاه چاپ صفحه نمایش مدار چاپی تمام خودکار SMT شما ارائه می دهد که با تجزیه و تحلیل تقاضا و برنامه ریزی شروع می شود. نصب در محل توسط کارشناسان، راه اندازی سریع را تضمین می کند، مانند پروژه سعودی ما. آموزش شامل عملیات عملی، بهینه سازی و ایمنی برای تیم شما است. ما راهنمایی از راه دور 24 ساعته و پاسخ سریع به مشکل، بهعلاوه ارتقاهایی مانند تأمین چسب خودکار یا پیوندهای SPI را ارائه میکنیم. با 8 دفتر جهانی، پشتیبانی محلی در هر کجا به شما می رسد. برنامه های تعمیر و نگهداری با استفاده از قطعات با کیفیت عمر ماشین را افزایش می دهند. این رویکرد کامل خطرات را به حداقل می رساند، هزینه ها را کاهش می دهد و به ساخت کارخانه های کارآمد از ابتدا کمک می کند.

| نظرات مشتریان
'مهندسین ما در طول آموزش خاورمیانه از اصلاحات سریع ICT در محل تمجید کردند.' - مدیر ODM عربستان. 'چاپگر استنسیل smt خودکار چاپ های بی عیب و نقص را ارائه می دهد و سرعت خط ما را افزایش می دهد.' - Automotive Client، اروپا. 'دنده محافظت شده بسته بندی ایمن از طریق حمل و نقل طولانی - بدون آسیب.' - تولید کننده LED، آسیا. 'پاسخ سریع به سوالات ما را در برنامه نگه داشت—شریکای عالی.' - شرکت الکترونیک، ایالات متحده. مشتریان برای مهندسان ماهر، ماشین آلات قابل اعتماد، حمل و نقل دقیق و پشتیبانی سریع ما ارزش قائل هستند.

| گواهینامه ها و استانداردها
ICT دارای CE، RoHS و ISO9001 است تا استانداردهای ایمنی و سازگار با محیط زیست را برای دستگاه چاپ صفحه نمایش PCB تمام خودکار SMT داشته باشد. پتنت ها فناوری های کلیدی مانند سیستم های نظافت و حمل و نقل را پوشش می دهند. برندهای وارداتی مانند پاناسونیک خرابی کم را تضمین می کنند. تست های سخت کارخانه عملکرد را تضمین می کند. این علائم به تجهیزات بادوام و سازگار اطمینان می دهد.

| درباره شرکت ICT و کارخانه SMT ما
ICT که در سال 2012 تأسیس شد، بیش از 25 سال در زمینه الکترونیک فعالیت می کند، با 89 کارمند و 20 مهندس در 12000 متر مربع امکانات Dongguan. ما از طریق 8 دفتر به بیش از 1600 مشتری در 72 کشور خدمات می دهیم. تحقیق و توسعه و تولید داخلی، راهحلهای کامل SMT را ارائه میدهد که از طریق سیستمهای کیفیت دقیق به سرعت رشد میکند. ما بر یکپارچگی، اشتراک گذاری باز و ادغام Industry 4.0 تمرکز می کنیم. این از محصولات قابل اعتماد مانند دستگاه چاپ PCB smt ما، با خدمات محلی جهانی برای موفقیت شما پشتیبانی می کند.
