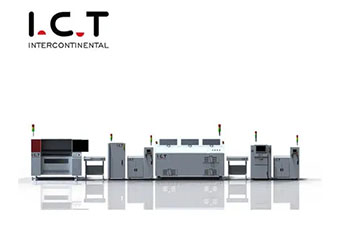

اجزای اصلی خط تولید کامل AUTO SMT از اجزای نصب سطح ، بسترهای مدار ، طراحی مونتاژ و فرآیندهای مونتاژ تشکیل شده است. تجهیزات اصلی تولید خط تولید Full-Auto SMT شامل چاپگرها ، توزیع کننده ها ، دستگاه های قرارگیری و کوره لحیم کاری بازتاب و دستگاه لحیم کاری موج است. علاوه بر این ، به عنوان تجهیزات کمکی خط تولید Full-AUTO SMT ، تجهیزات آزمایش ، تجهیزات اصلاح ، تجهیزات تمیز کردن ، تجهیزات خشک کردن و تجهیزات ذخیره سازی مواد وجود دارد. در مرحله بعد ، من در مورد اصول فنی خط تولید Full-AUTO SMT با استفاده از این تجهیزات صحبت خواهم کرد.
اصل فنی خط تولید Full-AUTO SMT چیست؟
مزایای چیست؟ اصلی فناوری خط تولید Full-AUTO SMT ?
مراحل اجرای اصل فنی خط تولید Full-AUTO SMT چیست؟
اول از همه ، خط تولید کامل AUTO SMT توسط فناوری مونتاژ سطح تکمیل می شود. خط تولید Full-AUTO SMT نسل جدیدی از فناوری مونتاژ الکترونیکی است که از فناوری مدار یکپارچه ترکیبی برای اتخاذ فناوری سطح سطح قطعات ساخته شده است و فناوری جوشکاری بازتاب به نسل جدیدی از فناوری مونتاژ در تولید محصولات الکترونیکی تبدیل شده است.
بنابراین ، به عنوان اصل اصلی فنی خط تولید کامل AUTO SMT ، فناوری آن طیف گسترده ای از برنامه ها را دارد. از یک طرف ، خط تولید کامل AUTO SMT باعث افزایش مینیاتوریزاسیون و عملکرد چندگانه محصولات الکترونیکی می شود. از طرف دیگر ، خط تولید Full-AUTO SMT شرایطی را برای تولید انبوه و تولید با سرعت کم فراهم می کند.
چاپ: عملکرد آن چاپ خمیر لحیم کاری یا چسب پچ بر روی لنت های PCB است تا برای لحیم کاری قطعات آماده شود. تجهیزات مورد استفاده یک ماشین چاپ (دستگاه چاپ استنسیل) است که در خط مقدم خط تولید Full-AUTO SMT واقع شده است.
Dispensing: این است که چسب را روی موقعیت ثابت PCB رها کنید و عملکرد اصلی آن رفع قطعات به PCB است. تجهیزات مورد استفاده یک توزیع کننده است که در خط مقدم خط تولید کامل AUTO SMT یا پشت تجهیزات آزمایش قرار دارد.
نصب: نقش آن این است که به طور دقیق اجزای نصب سطح را به یک موقعیت ثابت در PCB سوار کنید. تجهیزات مورد استفاده یک دستگاه قرارگیری است که در پشت ماشین چاپ در خط تولید Full-AUTO SMT واقع شده است.
پخت: عملکرد آن ذوب شدن چسب پچ است ، به طوری که اجزای نصب سطح و PCB به طور محکم به هم پیوند می خورند. تجهیزات مورد استفاده یک اجاق گاز پخت است که در پشت دستگاه قرار دادن در خط تولید کامل AUTO SMT واقع شده است.
لحیم کاری Reflow: عملکرد آن ذوب کردن خمیر لحیم کاری است ، به طوری که اجزای نصب سطح و PCB به طور محکم به هم پیوند می خورند. تجهیزات مورد استفاده ، یک اجاق گاز بازتاب است که در پشت دستگاه قرارگیری در خط تولید کامل AUTO SMT واقع شده است.
تمیز کردن: عملکرد آن حذف باقیمانده های لحیم کاری مانند شار است که برای بدن انسان در PCB مونتاژ مضر است. تجهیزات مورد استفاده ماشین لباسشویی است و ممکن است مکان ثابت نباشد ، ممکن است بصورت آنلاین یا آفلاین باشد.
بازرسی: عملکرد آن بازرسی از کیفیت جوشکاری و کیفیت مونتاژ PCB مونتاژ شده است. تجهیزات مورد استفاده شامل بزرگنمایی شیشه ، میکروسکوپ ، تستر در مدار (تستر در مدار ، فناوری اطلاعات و ارتباطات) ، تستر پروب پرواز ، بازرسی نوری خودکار (بازرسی نوری خودکار ، AOI) ، سیستم بازرسی اشعه ایکس ، تست کننده عملکردی و غیره. با توجه به نیاز بازرسی ، مکان آن می تواند با یک مکان مناسب برای تولید کامل SMT SMT مجهز شود.
Rework: عملکرد آن برای کار مجدد PCB است که برای لباس های باستانی آزمایش شده است. ابزارهای مورد استفاده ، آهنین لحیم کاری برقی ، ایستگاه های بازسازی و غیره هستند که در هر موقعیتی در خط تولید کامل AUTO SMT پیکربندی شده اند.
