یک دستگاه اتصال SMT برای اتصال انتهای یک نوار جزء با شروع قرقره دیگر استفاده می شود، بنابراین خط SMT می تواند با وقفه کمتری به کار خود ادامه دهد. به زبان ساده، به اپراتورها کمک میکند حلقههای اجزا را سریعتر بدون ایجاد توقفهای طولانی در فیدر یا مرحله انتخاب و مکان جایگزین کنند.
برای کارخانههایی که تغییرات مکرر قرقره را انجام میدهند، درک نحوه عملکرد دستگاه اسپلایسینگ SMT مهم است زیرا تغییر مواد مستقیماً بر راندمان خط، پایداری فیدر و خروجی تولید تأثیر میگذارد. یک فرآیند اتصال خوب باعث می شود اجزاء به آرامی از قرقره به فیدر تا دستگاه قرار دادن حرکت کنند.
این مقاله توضیح میدهد که دستگاه اتصال SMT چیست، فرآیند اتصال خودکار نوار چگونه کار میکند، و چرا دستگاه اتصال حلقه اجزاء به بخش مهمی از تولید مدرن SMT تبدیل میشود.
دستگاه اتصال SMT قطعه ای از تجهیزات است که برای اتصال دو نوار حامل به یکدیگر در هنگام تعویض قرقره قطعات طراحی شده است. اپراتور می تواند به جای توقف خط، برداشتن یک قرقره خالی و آماده سازی دستی قرقره بعدی، از دستگاه اسپلایسینگ برای اتصال حلقه جدید به مسیر نوار موجود استفاده کند.
هدف فقط اتصال نوار نیست. هدف واقعی کاهش زمان خرابی، بهبود دقت تغییر و تامین قطعات خط تولید است.
در تولید SMT، قطعات الکترونیکی معمولاً در بسته بندی نوار حامل و قرقره عرضه می شوند. نوار حامل قطعات را در جیبها نگه میدارد و یک نوار پوششی از آنها قبل از برداشتن توسط دستگاه قرار دادن محافظت میکند.
در طول تولید، فیدر نوار را به جلو می کشد. هنگامی که یک قرقره تقریبا خالی است، قرقره بعدی باید با دقت وصل شود. دستگاه اتصال SMT به اتصال دو نوار کمک می کند تا تغذیه با حداقل اختلال ادامه یابد.
بدون یک فرآیند اتصال قابل اعتماد، هر تغییر قرقره می تواند به یک توقف تولید کوچک تبدیل شود. در یک خط SMT شلوغ، آن توقف های کوچک به سرعت جمع می شوند. اگر اپراتورها نیاز به تغییر قرقره های زیادی در طول یک شیفت داشته باشند، کنترل ضعیف تغییر می تواند خروجی موثر کل خط را کاهش دهد.
دستگاه اتصال SMT به ویژه زمانی مفید است که کارخانه به موارد زیر نیاز دارد:
زمان تعویض قرقره کوتاه تر
عملکرد فیدر پایدارتر
کار دستی کمتر وابسته به اپراتور
کنترل بهتر تغییر مواد
خطر کمتر ناهماهنگی نوار

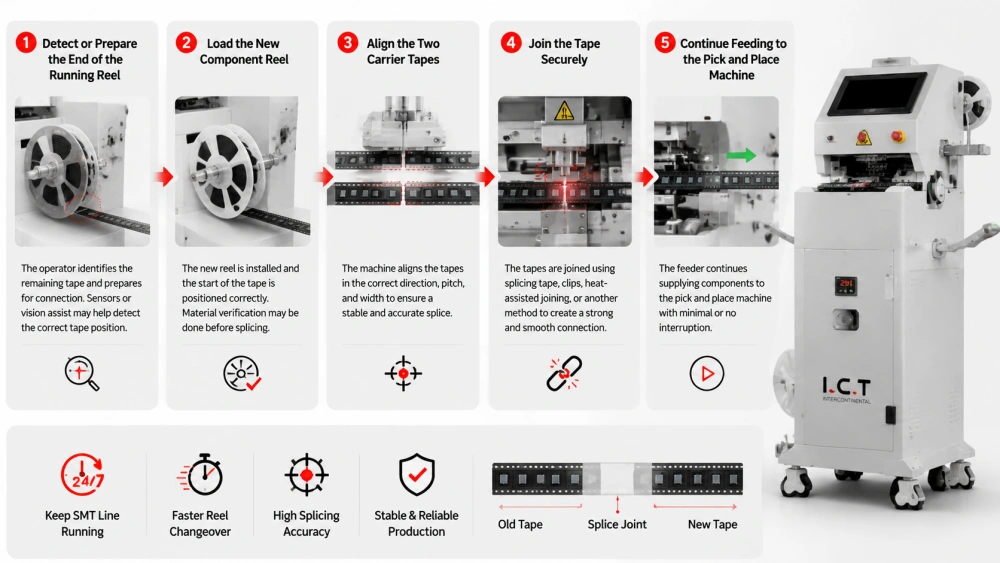

اصل کار ساده است. دستگاه دو نوار جزء را آماده، تراز و به هم میپیوندد تا فیدر بتواند بدون وقفه طولانی به کشیدن مواد ادامه دهد.
اگرچه طراحی ماشین ها متفاوت است، اکثر مدل های اتوماتیک یا نیمه اتوماتیک از منطق عملیاتی مشابهی پیروی می کنند.
این فرآیند زمانی شروع می شود که حلقه مولفه فعلی نزدیک به خالی باشد. اپراتور نوار باقی مانده را شناسایی کرده و آن را برای اتصال آماده می کند. در سیستم های پیشرفته تر، حسگرها یا کمک بینایی ممکن است به تشخیص موقعیت صحیح نوار کمک کنند.
این مرحله اهمیت دارد زیرا نقطه اتصال باید تمیز و دقیق باشد. اگر انتهای نوار آسیب دیده، ناهموار یا در موقعیت نادرست قرار گیرد، مفصل نهایی ممکن است بر حرکت فیدر تأثیر بگذارد.
سپس اپراتور حلقه جدید را آماده می کند. شروع نوار جدید باید به درستی قرار گیرد تا بتوان آن را به انتهای نوار قدیمی متصل کرد.
در یک سیستم تغییر مواد کنترل شده، این مرحله ممکن است شامل تأیید مواد نیز باشد. برای مثال، اپراتور ممکن است قبل از تکمیل اتصال، شماره قطعه، بارکد قرقره، اطلاعات لات یا تخصیص فیدر را بررسی کند.
تراز دقیق یکی از مهمترین بخش های فرآیند اتصال خودکار نوار است . دو نوار باید از نظر جهت، گام و عرض مطابقت داشته باشند. اگر تراز ضعیف باشد، ممکن است فیدر گیر کند یا توالی پاکت قطعات ممکن است ناپایدار شود.
یک دستگاه خوب اتصال قرقره اجزاء کمک می کند تا نوارها به طور پیوسته قرار گیرند. این امر فشار مهارت را بر اپراتورها کاهش میدهد و تکرار فرآیند تغییر در شیفتهای مختلف را آسانتر میکند.
پس از تراز، دستگاه به نوارهای قدیمی و جدید می پیوندد. بسته به نوع دستگاه، این ممکن است شامل چسباندن نوار، گیره ها، اتصال به کمک حرارت، یا سایر روش های اتصال مکانیکی باشد.
اتصال باید آنقدر قوی باشد که بتواند از فیدر عبور کند، اما آنقدر صاف باشد که در تغذیه اختلال ایجاد نکند. این تعادل مهم است. یک مفصل ضعیف ممکن است جدا شود، در حالی که یک مفصل بزرگ یا ناهموار ممکن است باعث مقاومت فیدر شود.
هنگامی که اتصال کامل شد، فیدر می تواند به تامین اجزای دستگاه پیک و مکان ادامه دهد . هدف این است که انتقال بین قرقره ها تا حد امکان صاف باشد، بدون وقفه یا وقفه در قرار دادن.
اینجاست که پیوند با ارزش می شود. بهجای اینکه هر تغییر قرقره را بهعنوان یک توقف کامل در نظر بگیرد، از تولید مداوم پشتیبانی میکند.

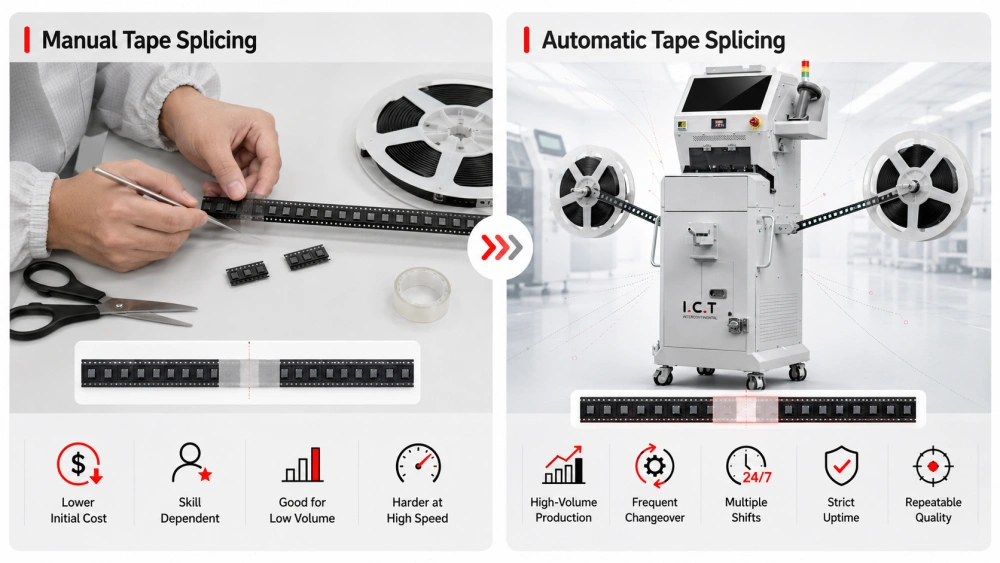

اتصال نوار SMT را می توان به صورت دستی یا با تجهیزات اتوماتیک انجام داد. هر دو روش می توانند کار کنند، اما پایداری و کارایی آن متفاوت است.
اتصال دستی معمولاً به برش، تراز و اتصال نوارها توسط اپراتور بستگی دارد. ممکن است نیاز به سرمایه گذاری اولیه کمتری داشته باشد، اما نتیجه به شدت به مهارت و توجه بستگی دارد.
اتصال دستی می تواند برای خطوط کم حجم، محصولات ساده یا کارخانه هایی با تغییرات محدود قرقره مناسب باشد. با این حال، با افزایش سرعت تولید، کنترل عملیات دستی دشوارتر می شود.
یک فرآیند اتصال خودکار نوار از تجهیزات برای استاندارد کردن مراحل کلیدی مانند موقعیتیابی نوار، برش، تراز و اتصال استفاده میکند. این امر ثبات را بهبود می بخشد و احتمال خطای انسانی را کاهش می دهد.
اتصال خودکار معمولاً برای کارخانه هایی با موارد زیر بهتر است:
تولید SMT با حجم بالا
تغییر مکرر مواد
چندین شیفت تولید
الزامات سختگیرانه در زمان کار
تقاضا برای کیفیت عملیات تکرارپذیر
برای دید وسیعتر از استراتژی تغییر مواد، میتوانید راهنمای تعویض مواد SMT و ماشین اتصال SMT را مطالعه کنید.
یک دستگاه اتصال قرقره قطعات ممکن است فشرده به نظر برسد، اما معمولاً چندین عملکرد را برای اتصال سریعتر و قابل اطمینان تر ترکیب می کند.
ناحیه موقعیت یابی نوارهای حامل قدیمی و جدید را در جای خود نگه می دارد. این قسمت به اطمینان از تراز بودن نوارها قبل از اتصال کمک می کند. موقعیت پایدار به ویژه برای قطعات کوچک و نوارهای باریک مهم است.
برخی از ماشین ها دارای مکانیزم برش یا پیرایش برای آماده سازی انتهای نوار هستند. برش تمیز به ایجاد اتصال بهتر کمک می کند و خطر حرکت ناهموار از طریق فیدر را کاهش می دهد.
واحد اتصال فرآیند اتصال واقعی را انجام می دهد. بسته به طراحی دستگاه ممکن است نوار اتصال اعمال شود، اتصال را فشار دهد یا نوع دیگری از اتصال را تکمیل کند.
ماشینهای پیشرفته ممکن است شامل حسگرها، اسکن بارکد یا بازرسی بصری باشند. این توابع به کاهش بارگذاری مواد اشتباه و بهبود قابلیت ردیابی فرآیند کمک می کند.
به عنوان مثال، دستگاه اتصال خودکار هوشمند SMT برای اتصال قرقره هوشمند و تغییر کارآمد مواد SMT طراحی شده است.
اتصال ممکن است مانند یک نقطه اتصال کوچک به نظر برسد، اما می تواند بر کل فرآیند تغذیه تأثیر بگذارد. اگر اتصال دقیق نباشد، فیدر ممکن است نوار را به آرامی نکشد.
مشکلات رایج مربوط به فیدر ناشی از اتصال ضعیف شامل چسبندگی نوار، مقاومت تغذیه، پیشروی از دست رفته و موقعیت انتخاب ناپایدار است. این مشکلات ممکن است خط را متوقف کند یا خطاهای قرار دادن ایجاد کند.
به همین دلیل است که کیفیت اتصال به اندازه سرعت عمل اهمیت دارد. اتصال سریع فقط زمانی مفید است که اتصال نهایی بتواند به طور قابل اعتماد از فیدر عبور کند.
یک اتصال خوب باید محکم، مسطح و به طور دقیق تراز باشد. باید به فیدر اجازه دهد که نوار را بدون مقاومت ناگهانی به حرکت درآورد. وقتی این اتفاق میافتد، فرآیند انتخاب و مکان پایدارتر میماند.
برای تیمهای تولید، این به معنای وقفههای کمتر و اطمینان بهتر در هنگام تعویض قرقره است.
تغییر مواد شامل چیزی بیش از جایگزینی یک قرقره است. همچنین شامل شناسایی مواد صحیح، آمادهسازی قرقره بعدی، تأیید تنظیمات، حفظ ثبات فیدر، و تامین برنامه قرار دادن با اجزای مناسب است.
دستگاه اتصال SMT به اتصال فیزیکی بین قرقره ها کمک می کند. با این حال، یک فرآیند تغییر کامل ممکن است شامل تأیید بارکد، مدیریت فیدر، کیت، ردیابی مواد و برنامه ریزی تولید نیز باشد.
وقتی این مراحل با هم کار کنند، کارخانه می تواند توقف خطوط را کاهش دهد و تداوم تولید را بهبود بخشد.
حجم کاری اپراتور یک عامل اصلی در تولید SMT است. هنگامی که اپراتورها باید بسیاری از فیدرها، قرقره ها و جابجایی ها را همزمان مدیریت کنند، احتمال اشتباهات بیشتر می شود. دستگاه اتصال حلقه اجزاء کار دستی مکرر را کاهش می دهد و به اپراتورها فرآیند واضح تر و کنترل شده تری می دهد.
این یکی از دلایلی است که اتصال خودکار قرقره در خطوطی با تغییرات مکرر محصول یا مصرف بالای قطعات ارزشمند است.
قبل از استفاده از دستگاه اتصال SMT در تولید، کارخانه ها باید چندین جزئیات عملی را بررسی کنند. هدف این است که مطمئن شوید دستگاه با مواد واقعی و الزامات خط مطابقت دارد.
اجزای مختلف از عرض نوار متفاوت استفاده می کنند. عرض نوار متداول SMT شامل 8 میلی متر، 12 میلی متر، 16 میلی متر و 24 میلی متر است. یک ماشین مناسب باید از اندازه های نواری که اغلب در خط تولید شما استفاده می شود پشتیبانی کند.
نوار آسیب دیده، لبه های خمیده، یا کنترل ضعیف قرقره می تواند بر اتصال تاثیر بگذارد. اپراتورها باید قبل از اتصال دو قرقره، وضعیت نوار را بررسی کنند، به ویژه هنگامی که با اجزای حساس یا با ارزش سروکار دارند.
اتصال نهایی باید به آرامی از فیدر عبور کند. حتی اگر نوار با موفقیت به هم متصل شود، فرآیند کامل نمی شود مگر اینکه فیدر بتواند اتصال را بدون مقاومت یا گیر کردن انجام دهد.
تجهیزات خودکار الزامات مهارت دستی را کاهش می دهد، اما نیاز به نظم و انضباط فرآیند را برطرف نمی کند. اپراتورها باید جهت صحیح نوار، تأیید مواد و عیب یابی اساسی را درک کنند.
بسیاری از مشکلات اتصال از اشتباهات کوچک آماده سازی ناشی می شوند. هنگامی که فرآیند استاندارد شده باشد به راحتی می توان از این اشتباهات جلوگیری کرد.
اگر نوار جدید در جهت اشتباه بارگذاری شود، فیدر نمی تواند به درستی ادامه دهد. این می تواند منجر به خرابی، اتلاف اجزا یا جریان اشتباه مواد شود.
ناهماهنگی می تواند مقاومت تغذیه ایجاد کند. همچنین ممکن است باعث شود اسپلایس در داخل مسیر تغذیه کننده گیر کند. موقعیت یابی دقیق برای اتصال قابل اعتماد ضروری است.
اگر مفصل به اندازه کافی قوی نباشد، نوارها ممکن است در حین تغذیه جدا شوند. این می تواند تولید را متوقف کند و نیاز به بازیابی دستی دارد.
اتصال قرقره اشتباه جدی تر از یک مشکل نوار ساده است. می تواند منجر به قرار دادن قطعات اشتباه و ریسک کیفیت شود. به همین دلیل، اتصال باید با روش های مناسب بررسی مواد مرتبط باشد.
هنگامی که تغییرات قرقره اغلب به اندازه کافی اتفاق می افتد که بر زمان کار، راندمان کار یا ثبات تولید تأثیر بگذارد، یک کارخانه باید اتصال خودکار را در نظر بگیرد.
در تولید با حجم بالا، قرقره های جزء به سرعت مصرف می شوند. تغییرات مکرر قرقره فرصت های زیادی برای خرابی ایجاد می کند. اتصال خودکار به کاهش این تلفات مکرر کمک می کند.
تولید مخلوط بالا اغلب شامل بسیاری از انواع اجزا و تغییرات قرقره است. یک فرآیند اتصال استاندارد به اپراتورها کمک می کند تا پیچیدگی را به طور مؤثرتری مدیریت کنند.
هنگامی که برنامه های تولید فشرده باشد، حتی توقف های کوتاه نیز می تواند بر تحویل تاثیر بگذارد. اتصال خودکار از جریان روانتر مواد پشتیبانی میکند و به محافظت از خروجی خط کمک میکند.
یک دستگاه اتصال SMT نوارهای مولفه را در حین تعویض قرقره به هم متصل می کند تا خط SMT بتواند با وقفه های کمتری به کار خود ادامه دهد. با آمادهسازی، تراز کردن و اتصال نوارهای حامل، از فرآیند اتصال خودکار نوار با ثباتتر پشتیبانی میکند و زمان خرابی ناشی از تعویض قرقره را کاهش میدهد.
درک نحوه عملکرد دستگاه اسپلایسینگ SMT به کارخانه ها کمک می کند تا تصمیمات بهتری در مورد مدیریت فیدر، تغییر مواد و کارایی خط بگیرند. برای تولید کم حجم، اتصال دستی ممکن است هنوز کافی باشد. اما برای خطوط SMT با حجم بالا یا مخلوط بالا، یک دستگاه اتصال خودکار قرقره قطعات می تواند ثبات را بهبود بخشد، فشار اپراتور را کاهش دهد و از تولید مداوم پشتیبانی کند.
اگر کارخانه شما میخواهد راندمان تعویض قرقره را بهبود بخشد، گام بعدی این است که عرض نوار واقعی، انواع فیدر، میزان مصرف قرقره و هزینه خرابی را ارزیابی کنید. این عوامل به شما کمک می کند تا راه حل مناسبی برای اتصال SMT خود را انتخاب کنید.
یک دستگاه اتصال SMT برای اتصال انتهای نوار قرقره یک جزء به شروع قرقره دیگر استفاده می شود. این به فیدر کمک میکند تا قطعات را با وقفه کمتری به دستگاه پیک و محل قرار دهد. عمدتاً برای کاهش زمان خرابی در طول تغییر مواد و بهبود تداوم تولید در خطوط مونتاژ SMT استفاده می شود.
یک دستگاه اتصال SMT با آماده سازی، تراز کردن و اتصال دو نوار حامل به یکدیگر کار می کند. اپراتور نوار قدیمی و نوار جدید را بارگذاری می کند و دستگاه به آنها کمک می کند تا قبل از اتصال دقیق آنها را در موقعیت مکانی دقیق قرار دهند. در مدلهای خودکار، فرآیند ممکن است شامل تشخیص، برش، تراز و فشار دادن برای ایجاد یک اتصال پایدار برای عملکرد فیدر باشد.
فرآیند اتصال خودکار نوار یک روش کنترل شده برای اتصال دو نوار جزء با کمک یک ماشین است. معمولاً شامل آماده سازی نوار، هم ترازی، اتصال و بررسی نهایی است. در مقایسه با اتصال دستی، اتصال خودکار سازگاری را بهبود می بخشد و به کاهش خطاهای ناشی از خستگی اپراتور یا تراز نادرست دست کمک می کند.
بله، یک دستگاه اتصال SMT میتواند با ایجاد سریعتر و پایدارتر تعویض قرقره، زمان خرابی را کاهش دهد. هنگامی که یک قرقره جدید قبل از اتمام کامل نوار قدیمی متصل می شود، فیدر می تواند بدون توقف طولانی به تامین قطعات ادامه دهد. این به ویژه در خطوط SMT با حجم بالا با تغییرات مکرر حلقه مفید است.
قبل از انتخاب دستگاه اتصال حلقه قطعات، سازگاری با عرض نوار، سازگاری فیدر، سرعت اتصال، پایداری عملیات، عملکردهای تأیید و پشتیبانی پس از فروش را بررسی کنید. بهترین انتخاب به حجم تولید، فرکانس تغییر مواد، حجم کاری اپراتور و نوع اجزای مورد استفاده در خط SMT شما بستگی دارد.
