I.C.T-Q588A I.C.T تستر آنلاین

تستر I.C.T یک تجهیزات کلیدی تست خودکار است که نقشی حیاتی در فرآیند تولید محصولات الکترونیکی ایفا می کند و کیفیت و قابلیت اطمینان محصول را تضمین می کند.

مدل:
I.C.T-Q588A
نام تجاری:
I.C.T
کد:
On-line I.C.T Tester

وضعیت در دسترس بودن:

مقدار:



پرس و جو به سبد اضافه کن

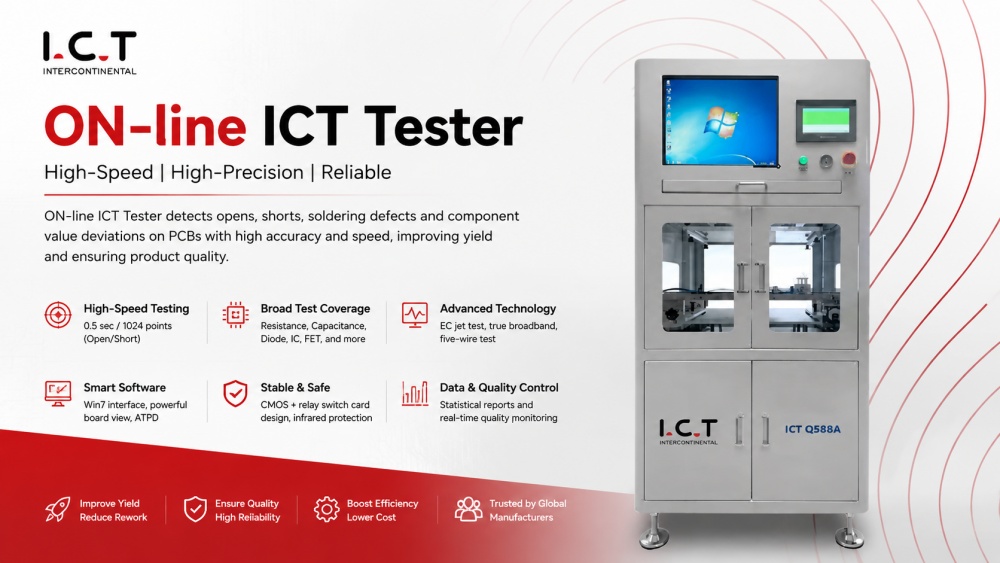

تستر آنلاین I.C.T I.C.T-Q588A

بررسی اجمالی

تستر آنلاین I.C.T I.C.T-Q588A

نقاط تست خارج از طرح PCB توسط پروب تست برای تشخیص مدار باز، اتصال کوتاه و لحیم کاری قطعات تماس می گیرند که می توان آنها را به تست مدار باز، تست اتصال کوتاه، تست مقاومت، تست خازن، تست دیود تقسیم کرد. تست تریود، تست FET، تست پین آی سی و سایر نصب گم شده و اشتباه، انحراف مقدار پارامتر، جوش پیوسته اتصال لحیم کاری مدار مدار باز مدار کوتاه و سایر خطاها، و خروجی وضعیت خطا

ویژگی های تستر آنلاین I.C.T:

مجهز به فناوری تست جت EC
طراحی کارت سوئیچ CMOS + replay
فناوری تست پهنای باند واقعی
رابط win7 انسانی، عملیات ساده و آسان برای استفاده
نمای تخته قدرتمند
فناوری تست پنج سیم، حداکثر چهار جزء ترمینال را می توان آزمایش کرد
اشکال زدایی برنامه تست خودکار ATPD
بهبود گزارش های تحلیل آماری و نظارت موثر بر کیفیت تولید

مشخصات فنی:

مدل	I.C.T-Q588A
اندازه PCB	500mm x 350mm (استاندارد)
امتیاز تست	256 امتیاز استاندارد (1024 امتیاز اختیاری است)
کارت سوئیچ	128/گلدان
نقاط جدا شده	10 مرحله برای هر آزمون، به طور خودکار می تواند یاد بگیرد که جدا شود
سرعت تست	0.5 ثانیه/1024 امتیاز (باز/کوتاه) 2ms ~ 40ms/step (تست مؤلفه)
محدوده تست	مقاومت: 0.05 Ω~ 100M Ω (2 سیم) ± 1٪ - 5٪ (چهار سیم) ± 10 متر Ω.ظرفیت 1pf ~ 40MF ± 2%-5%. اندوکتانس 1uH ~ 50H، ± 2٪ - 5٪. دیودها 0.1 ~ 9 ولت ± 1٪ - 3٪. دیود زنر: 0.1 ~ 15 ولت ± 1٪ - 3٪. ترانزیستور: اندازه گیری ولتاژ اشباع VCE در سه ترمینال مقدار β ترانزیستور. FET: تست سه ترمینال ترانزیستور اثر میدان VDS، CD، RD (روشن). کوپلر نوری و قطع کننده مدار: چهار پایانه برای آزمایش ولتاژ یا مقاومت هدایت آن.
ویژگی های اختیاری ویژه	میکرو مقاومت (نوع چهار سیم): حداقل 50mΩ (چهار سیم) ±10mΩ DRMode: می تواند نشتی موازی دیود یا آی سی را به جلو و جوش خالی اندازه گیری کند عملکرد کلید: برنامه در طول تست کلید به حالت تعلیق درآمده و کیفیت کلید با عملکرد دستی بررسی می شود. مهر خودکار：تست PASS یا خرابی تجهیزات مهر زنی خودکار محل قرارگیری مانیتور: جهت قرارگیری مانیتور (PASS یا Fail Shunt) چند پرس: سیستم چند پرس یا دو پرس نظارت بر نرخ: هنگامی که نرخ عبور است عملکرد گرافیکی: نمایش تخته و تولید خودکار نماهای تخته عملکرد چند برد: گسترش خودکار پانل و انتخاب زیر پانل و تشخیص خودکار
منبع تغذیه	AC: 220 ولت، 50/60 هرتز، 3 کیلووات
ابعاد (میلی متر)	10007501600 می تواند در صورت نیاز سفارشی شود
وزن	تقریبا: 350 کیلوگرم
