مشکلات اتصال SMT معمولاً زمانی ظاهر می شوند که دو نوار جزء به درستی آماده، تراز، متصل یا تغذیه نشده باشند. اتصال ضعیف می تواند باعث جدا شدن نوار، گیر کردن فیدر، از بین رفتن قطعات، وقفه در قرار دادن و توقف غیرمنتظره تولید شود. در مونتاژ SMT با حجم بالا، حتی یک نقص اتصال کوچک می تواند بر پایداری کل فرآیند تامین مواد تأثیر بگذارد.
شایع ترین مشکلات اتصال SMT قابل پیشگیری هستند. نکته کلیدی درک رابطه بین آماده سازی اتصال، هم ترازی نوار حامل، استحکام اتصال، سازگاری فیدر و کنترل اپراتور است. هنگامی که کارخانه تجهیزات صحیح را با یک فرآیند استاندارد ترکیب می کند، خطر شکست اتصال نوار قطعات را می توان به میزان قابل توجهی کاهش داد.
این راهنما رایج ترین مشکلات اتصال، نحوه انجام عیب یابی عملی اتصال SMT و نحوه جلوگیری از خرابی های مکرر در طول تعویض خودکار یا دستی مواد را توضیح می دهد.
فهرست مطالب
یک اتصال SMT یک اتصال کوچک است، اما باید به طور قابل اعتماد در داخل یک فیدر با حرکت سریع عمل کند. نوار متصل باید هنگام عبور از مسیر تغذیه، جهت، عرض، گام، موقعیت پاکت و استحکام مکانیکی صحیح را حفظ کند.
اگر هر بخشی از فرآیند نادرست باشد، اتصال ممکن است بلافاصله از کار بیفتد یا چند دقیقه بعد مشکل ایجاد کند. به عنوان مثال، یک اتصال ممکن است در هنگام ساخته شدن مطمئن به نظر برسد اما پس از کشیدن مکرر توسط فیدر از هم جدا شود. اتصال دیگری ممکن است متصل باقی بماند اما ضخامت یا ناهماهنگی کافی ایجاد کند که باعث ایجاد گیر کردن تغذیه شود.
کیفیت اتصال به یک عمل به تنهایی بستگی ندارد. این تحت تأثیر وضعیت نوار قدیمی، وضعیت نوار جدید، روش برش، موقعیت تراز، مواد اتصال، طراحی فیدر، و روش کار اپراتور قرار می گیرد.
این بدان معنی است که عیب یابی نباید فقط بر روی مفصل قابل مشاهده متمرکز شود. اگر همین مشکل به طور مکرر اتفاق بیفتد، کارخانه باید فرآیند کامل از آماده سازی قرقره تا عملیات فیدر را بررسی کند.
اپراتورها اغلب در طول دوره های شلوغ تولید، تغییرات قرقره را انجام می دهند. هنگامی که چندین فیدر به طور همزمان نیاز به توجه دارند، اپراتور ممکن است با عجله آماده سازی نوار را انجام دهد یا یک مرحله تأیید را نادیده بگیرد. خستگی و تفاوت های شیفت به شیفت نیز می تواند نتایج متناقضی ایجاد کند.
تجهیزات خودکار می تواند مقداری از این تغییرات را کاهش دهد، اما نیاز به آموزش مناسب و کنترل فرآیند را برطرف نمی کند. حتی زمانی که تقاضای تولید زیاد است، یک عملیات اتصال قابل اعتماد باید آسان باشد.
اتصالی که با یک فیدر کار می کند ممکن است به همان اندازه با نوع فیدر دیگر خوب عمل نکند. تفاوت در مسیر نوار، ساختار راهنما، جابجایی نوار پوشش و فاصله می تواند بر نحوه حرکت مفصل از طریق فیدر تأثیر بگذارد.
به همین دلیل، یک اتصال باید همیشه در شرایط تولید واقعی آزمایش شود. بازرسی بصری به تنهایی نمی تواند تأیید کند که یک اتصال به درستی در سرعت معمول خط تغذیه می شود.
ناهماهنگی نوار یکی از رایج ترین مشکلات اتصال SMT است. زمانی اتفاق میافتد که نوارهای حامل قدیمی و جدید قبل از اتصال در یک جهت قرار نگیرند یا به درستی تراز نشده باشند.
ناهماهنگی میتواند لبه نوار، موقعیت جیب، سوراخهای چرخ دنده یا گام قطعه را تحت تأثیر قرار دهد. هنگامی که فیدر نوار متصل را به جلو میکشد، اتصال ممکن است به طور ناهموار حرکت کند یا به مسیر راهنما بچسبد.
علائم رایج ناهماهنگی نوار عبارتند از مقاومت فیدر، حرکت ناهموار نوار، هشدارهای تغذیه متناوب، و اتصالی که در حین عبور از فیدر به طرفین جابجا می شود. اپراتور همچنین ممکن است پس از تکمیل اتصال متوجه شود که لبه نوار صاف نیست.
در برخی موارد، فیدر به حرکت خود ادامه می دهد، اما موقعیت جیب قطعه ناپایدار می شود. این می تواند به جای توقف فوری ماشین، منجر به اشتباهات انتخاب یا قرار دادن اشتباه شود.
این دو نوار روی یک خط مرکزی قرار نگرفتند.
انتهای نوار در زوایای مختلف بریده شد.
اپراتور نوارها را با جهت گیری های مختلف به هم متصل می کرد.
راهنمای موقعیت یابی به درستی استفاده نشده است.
عرض نوار با ابزار اتصال سازگار نبود.
لبه نوار حامل قبل از اتصال آسیب دیده است.
قبل از پیوستن، اپراتورها باید جهت نوار، موقعیت لبه و جهت جیب را تأیید کنند. نوارهای قدیمی و جدید باید با توجه به نقطه مرجع تعریف شده در راهنمای ماشین قرار داده شوند نه اینکه فقط با چشم تراز شوند.
در صورت امکان، از یک دستگاه اتصال با یک فیکسچر موقعیت یابی پایدار یا راهنمای تراز استفاده کنید. راهنما باید هر دو نوار را در حین ایجاد اتصال محکم نگه دارد. کارخانه ها همچنین باید یک استاندارد بازرسی بصری ساده برای صاف بودن، موقعیت لبه و جهت نوار تعریف کنند.
اگر پس از آموزش اپراتور، ناهماهنگی ادامه یافت، فرآیند را با تهیهکنندگان نوار و عرض نوارهای مختلف آزمایش کنید. مشکل ممکن است ناشی از تغییر ابعاد نوار حامل باشد و نه فقط از دستکاری اپراتور.
زمانی که فیدر در حال کشیدن نوار است، ممکن است یک اتصال اتصال ضعیف جدا شود. این یک شکل جدی از خرابی اتصال نوار قطعات است زیرا تداوم مواد را می شکند و می تواند فیدر را به طور غیرمنتظره ای متوقف کند.
اتصال ممکن است بلافاصله پس از اتصال، در حین بارگذاری فیدر یا پس از عبور نوار متصل از بخشی از مسیر فیدر جدا شود. تشخيص جداسازي تأخيري به ويژه دشوار است زيرا ممكن است در ابتدا اسپلايس قابل قبول به نظر برسد.
علائم اتصال ضعیف عبارتند از جدا شدن نوار، مواد اتصال شل، اتصال باز یا فیدر که به طور ناگهانی پس از رسیدن نقطه اتصال به مکانیسم تغذیه متوقف می شود. اپراتورها همچنین ممکن است در طول بازرسی حلقه جدید را از نوار قدیمی جدا شده بیابند.
اگر اتصال در داخل فیدر جدا شود، اپراتور ممکن است نیاز داشته باشد که نوار را جدا کند، مسیر فیدر را پاک کند، قرقره را دوباره وصل کند و دوباره مواد را بررسی کند. این باعث ایجاد خرابی بیشتری نسبت به تعویض رول معمولی می شود.
فشار اتصال ناکافی
مواد اتصال نادرست یا آسیب دیده
گرد و غبار، روغن یا باقیمانده روی سطح نوار.
انتهای نوار ناهموار یا آسیب دیده.
همپوشانی نادرست بین دو نوار.
اتصال موادی که با نوع نوار مطابقت ندارد.
نیروی کشش بیش از حد فیدر.
انتهای نوار قبل از اتصال باید تمیز، صاف و عاری از آلودگی باشد. اپراتورها باید از مواد اتصال صحیح استفاده کنند و از موقعیت و همپوشانی توصیه شده پیروی کنند. اگر دستگاه فشار یا گرما اعمال می کند، تنظیمات باید مطابق با نوار و روش اتصال مورد استفاده بررسی شود.
کارخانجات باید در حین اعتبار سنجی فرآیند، یک بررسی ساده کشش یا جابجایی انجام دهند. هدف اعمال نیروی بیش از حد نیست، بلکه تایید این است که مفصل در طول حرکت معمولی نوار ایمن باقی می ماند.
برای تولید در حجم بالا، یک دستگاه اتصال خودکار می تواند با کنترل موقعیت نوار و عمل اتصال به بهبود قوام اتصال کمک کند. راه حل اتصال خودکار نوار SMT زمانی قابل ارزیابی است که کارخانه به عملکرد تعویض قرقره قابل تکرار بیشتری نیاز دارد.
هنگامی که بخش متصل نمی تواند به راحتی از فیدر عبور کند، گیر کردن اتصال رخ می دهد. فیدر ممکن است متوقف شود، زنگ هشدار ایجاد کند یا مقاومت غیرعادی نشان دهد که اتصال به راهنما، چرخ دنده یا مسیر نوار پوششی می رسد.
این مشکل زمانی رایج است که اسپلایس خیلی ضخیم، ناهموار، نامرتب یا نامناسب برای فیدر خاص باشد. یک اتصال می تواند از نظر مکانیکی قوی باشد اما همچنان شکست می خورد زیرا شکل آن با فاصله فیدر مطابقت ندارد.
علائم معمولی عبارتند از توقف ناگهانی فیدر، زنگ گیر کردن، پیشروی نامنظم نوار، یا اتصالی که در داخل فیدر تا شده یا آسیب دیده است. در برخی موارد، موتور فیدر ممکن است به تلاش برای پیشبرد نوار ادامه دهد در حالی که موقعیت قطعه به درستی حرکت نمی کند.
گیر کردن مکرر در همان موقعیت فیدر ممکن است نشان دهنده یک مشکل خاص فیدر باشد. جم هایی که در بسیاری از فیدرها اتفاق می افتد ممکن است نشان دهنده یک مشکل فرآیند اتصال گسترده تر باشد.
اتصال برای مسیر تغذیه بیش از حد ضخیم است.
مفصل دارای لبه ناهموار یا قسمت برجسته است.
عرض نوار با تنظیم فیدر مطابقت ندارد.
مواد اتصال فراتر از لبه نوار گسترش می یابد.
راهنمای فیدر کثیف یا آسیب دیده است.
اسپلایس در جهت اشتباه بارگذاری شده است.
اتصال نهایی باید صاف و تمیز باشد و هیچ ماده غیرضروری در مسیر تغذیه کننده نباشد. اپراتورها باید از همپوشانی بیش از حد یا اتصال موادی که باعث ایجاد یک مفصل حجیم می شود اجتناب کنند.
قبل از تولید کامل، اتصال را از طریق مدل فیدر واقعی با سرعت عملیاتی معمولی آزمایش کنید. حرکت قبل و بعد از نقطه اتصال را بررسی کنید. این آزمایش باید برای عرض نوار و انواع اجزایی که بیشتر استفاده می شود تکرار شود.
نگهداری فیدر نیز مهم است. گرد و غبار، بقایای چسب و قطعات راهنما فرسوده می تواند فیدر را در برابر تغییرات اتصال کمتر تحمل کند. یک فرآیند عیب یابی خوب باید هم اتصال و هم وضعیت فیدر را بررسی کند.
یکی دیگر از مشکلات رایج زمانی رخ می دهد که قرقره جدید در جهت اشتباه بارگذاری شود یا نوار حامل قبل از اتصال برعکس شود. ممکن است نوارها همچنان به هم متصل باشند، اما تغذیه کننده نمی تواند قطعات را به درستی تحویل دهد.
جهت نادرست میتواند باعث شود که جیبهای اجزا به سمت اشتباه قرار بگیرند، نوار پوششی به درستی حرکت نکند، یا سوراخهای چرخدنده با مکانیزم فیدر درگیر نشوند.
علائم ممکن است شامل عدم برداشتن قطعه، حرکت نوار به عقب، آلارم های فیدر، قطعات در معرض در موقعیت اشتباه، یا اتصال صحیح به نظر می رسد اما نمی تواند در فیدر بارگذاری شود.
از آنجایی که نوار همچنان می تواند از نظر فیزیکی متصل به نظر برسد، این مشکل ممکن است با خطای فیدر یا دستگاه قرار دادن اشتباه گرفته شود. اپراتورها باید جهت نوار را قبل از تنظیم دستگاه یا تعویض فیدر بررسی کنند.
قرقره جدید در جهت اشتباه قرار گرفت.
نوار قبل از پیوستن برگردانده شد.
اپراتور جهت نوار قدیمی و جدید را مقایسه نکرد.
قرقره هایی با ظاهری مشابه باعث سردرگمی شدند.
دستورالعمل کار شامل بررسی جهت نبود.
از یک علامت جهت نوار شفاف روی ایستگاه اتصال استفاده کنید. اپراتورها باید قبل از اتصال، نوار جدید را با نوار در حال اجرا مقایسه کنند و تأیید کنند که جیبهای اجزا، سوراخهای چرخدنده و نوار پوششی به سمت درستی قرار دارند.
برچسب های مواد و تکالیف فیدر نیز باید به راحتی قابل خواندن باشند. هنگامی که چندین قرقره مشابه به نظر می رسند، بررسی بارکد یا تأیید مواد می تواند خطر بارگیری نادرست را کاهش دهد.
یک دستورالعمل کار استاندارد باید شامل بررسی جهت به عنوان یک مرحله ضروری به جای واگذاری آن به حافظه اپراتور باشد.
برخی از اتصالات متصل باقی می مانند، اما همچنان تغذیه اجزای ناپایدار ایجاد می کنند. اتصال ممکن است از فیدر عبور کند، با این حال گام جزء، موقعیت پاکت یا حرکت نوار در نزدیکی نقطه اتصال ناسازگار می شود.
این نوع مشکل می تواند بر دقت قرارگیری تأثیر بگذارد و تشخیص آن ممکن است دشوارتر از یک جم کامل فیدر باشد. خط ممکن است در حین تولید خطاهای پیک آپ متناوب یا آلارم قرار دادن قطعات به کار خود ادامه دهد.
اپراتورها ممکن است پیک های از دست رفته، جیب های خالی، پیشروی نامنظم نوار، یا سر قرارگیری که در نزدیکی ناحیه اتصال مکث می کند را مشاهده کنند. در برخی موارد، تنها اجزای خاص یا موقعیت های فیدر مشکل را نشان می دهند.
اگر موضوع متناوب است، مهم است که زمان وقوع آن و اینکه آیا همیشه با نقطه اتصال مرتبط است یا خیر، ثبت شود. این اطلاعات می تواند به جداسازی مشکل اتصال از یک مشکل فیدر یا قطعه کمک کند.
ماشین قرار دادن انتظار دارد که قطعات به یک مکان قابل پیش بینی برسند. اگر نوار به طور ناهموار حرکت کند یا اتصال گام موثر را تغییر دهد، ممکن است جزء به درستی ارائه نشود.
این می تواند بر سیستم انتخاب و مکان SMT تأثیر بگذارد حتی زمانی که خود دستگاه به طور معمول کار می کند. بنابراین تغذیه اجزای پایدار بخش مهمی از کنترل کیفیت قرار دادن است.
از مواد اتصال و روش های اتصال استفاده کنید که صافی و حرکت نوار را حفظ کند. از قرار دادن مفصل خیلی نزدیک به یک جیب آسیب دیده یا استفاده از بخش نواری با سوراخ های کشیده یا تغییر شکل چرخ دنده خودداری کنید.
هنگام تایید یک فرآیند اتصال، نوار کافی را از طریق فیدر بچرخانید تا انتقال واقعی را مشاهده کنید. یک بررسی دستی کوتاه در ایستگاه اتصال برای تأیید رفتار قرارگیری پایدار کافی نیست.
بارگذاری مواد اشتباه یک شکست مکانیکی اتصال نیست، اما یکی از جدی ترین مشکلات مربوط به تعویض قرقره است. نوار ممکن است به درستی به هم متصل شود در حالی که جزء اشتباه وارد خط تولید شده است.
این می تواند منجر به قرارگیری نادرست، مشکلات کیفیت محصول، دوباره کاری، ضایعات مواد و بررسی های دشوار ردیابی شود.
ممکن است مواد اشتباهی انتخاب شود زیرا قرقره های مشابه با هم ذخیره می شوند، خواندن برچسب ها دشوار است یا اپراتور تحت فشار زمان کار می کند. خطر در تولید با مخلوط بالا بیشتر می شود، جایی که ممکن است تعداد قطعات زیادی در یک خط استفاده شود.
خطر دیگر زمانی رخ می دهد که یک قرقره جایگزین از قبل آماده شده باشد اما به وضوح شناسایی نشده باشد. اپراتور ممکن است بدون انجام بررسی مناسب فرض کند که قرقره صحیح است.
هنگامی که محیط تولید به قابلیت ردیابی قوی تری نیاز دارد، از اسکن بارکد یا فرآیند تأیید مواد دو مرحله ای تعریف شده استفاده کنید. شماره قطعه، موقعیت فیدر و ترتیب کار باید قبل از تکمیل اتصال بررسی شود.
قرقره های جایگزین باید طبق برنامه تولید مرحله بندی شوند و به وضوح از مواد استفاده نشده یا برگشتی جدا شوند. این باعث کاهش سردرگمی در طول دورههای شلوغ تغییر میشود.
تأیید مواد باید به عنوان بخشی از فرآیند اتصال تلقی شود. یک اتصال سریع اگر جزء اشتباه وارد فیدر شود، تغییر موفقیت آمیزی نیست.
هنگامی که این فرآیند به شدت به جابجایی دستی بستگی دارد، کیفیت اتصال ناسازگار رایج است. دو اپراتور ممکن است از ابزارهای مشابهی استفاده کنند اما اتصالاتی با هم ترازی، فشار، همپوشانی یا قدرت اتصال متفاوت ایجاد کنند.
این یک فرآیند تولید ناپایدار ایجاد می کند. ممکن است خط در یک شیفت به طور عادی کار کند اما در شیفت دیگر مشکلات فیدر بیشتری را تجربه کند.
تغییر اپراتور ممکن است ناشی از آموزش ناقص، دستورالعمل های کاری نامشخص، عادات شخصی متفاوت، خستگی، یا استفاده از ابزارهای مختلف باشد. همچنین ممکن است زمانی اتفاق بیفتد که فرآیند تراز نوار قابل قبول یا ظاهر اتصال را به وضوح تعریف نکند.
اگر کارخانه فقط به اپراتورها بگوید که "نوارها را به طور ایمن بپیوندند"، هر فرد ممکن است دستورالعمل را متفاوت تفسیر کند. یک فرآیند بهتر مراحل دقیق و معیارهای کیفیتی را که باید بررسی شوند را توصیف می کند.
یک دستورالعمل کار بصری ایجاد کنید که جهت صحیح نوار، موقعیت برش، همپوشانی، اتصال مواد و نقاط بازرسی نهایی را نشان دهد. در صورت امکان از تصاویر نمونه یا اتصالات مرجع تایید شده استفاده کنید.
آموزش باید هم شامل عملیات معمولی و هم نمونه های رایج خرابی باشد. اپراتورها باید بدانند که چگونه اتصال ضعیف، لبه ناهموار، نوار معکوس و اتصالی که برای فیدر مناسب نیست تشخیص دهند.
برای خطوط با تغییرات مکرر قرقره، ارتقاء به تجهیزات خودکار را در نظر بگیرید. مقایسه اتصال دستی و خودکار می تواند به تیم های تولید کمک کند تا ارزیابی کنند که آیا اتوماسیون تغییرات وابسته به اپراتور را کاهش می دهد یا خیر.
هنگامی که اتصال از کار می افتد، سریع ترین راه حل همیشه تعویض کل قرقره یا تنظیم دستگاه قرار دادن نیست. یک فرآیند عیبیابی ساختاریافته به شناسایی علت واقعی کمک میکند و از بازگشت همان مشکل جلوگیری میکند.

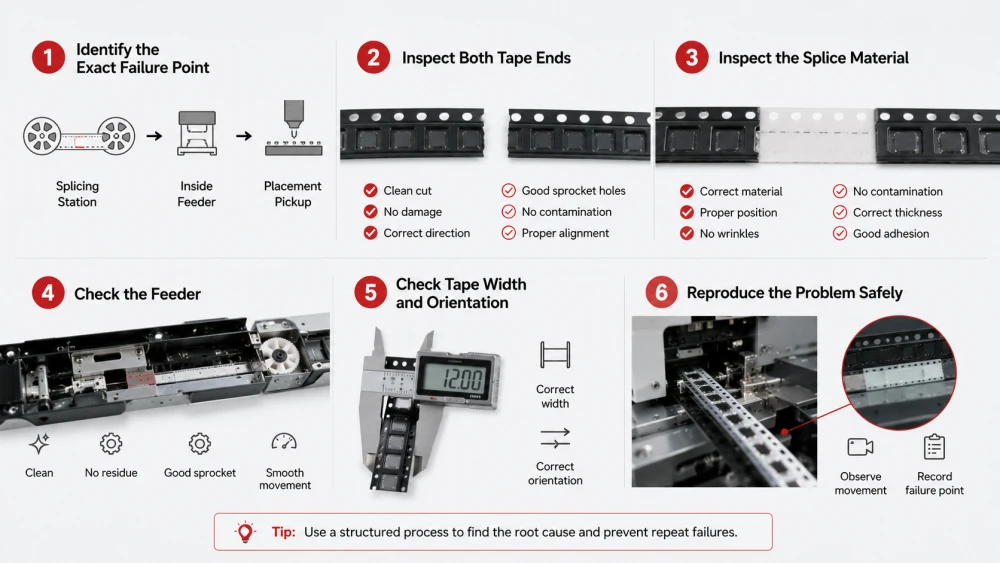

مراحل زیر را می توان برای عیب یابی عملی اتصال SMT استفاده کرد.
ابتدا مشخص کنید که مشکل کجاست. آیا اسپلایس در ایستگاه اتصال، در حین بارگیری فیدر، داخل فیدر یا نزدیک موقعیت پیکاپ قرارگیری از کار می افتد؟
موقعیت مکانی سرنخ مهمی را ارائه می دهد. اتصالی که قبل از بارگیری جدا می شود نشان دهنده مشکل اتصال است. اتصالی که در داخل فیدر گیر می کند نشان دهنده مشکلات ضخامت، تراز یا سازگاری است. مفصلی که از آن عبور می کند اما باعث خطاهای پیک آپ می شود ممکن است ناپایداری حرکت گام یا نوار را نشان دهد.
بررسی کنید که آیا نوارهای قدیمی و جدید تمیز بریده شدهاند و آیا هر یک از نوارها لبههای آسیب دیده، سوراخهای چرخدنده کشیده، آلودگی یا تغییر شکل دارند یا خیر.
فقط سطح قابل مشاهده را بازرسی نکنید. جهت نوار، موقعیت جیب، وضعیت نوار روکش و تراز لبه را بررسی کنید. یک عیب کوچک قبل از اسپلایس می تواند بعد از تکمیل روی مفصل تأثیر بگذارد.
بررسی کنید که آیا مواد اتصال صحیح استفاده شده است یا خیر و آیا در ناحیه توصیه شده قرار گرفته است یا خیر. به دنبال لبه های شل، چین و چروک، آلودگی، ضخامت بیش از حد یا چسبندگی ناقص باشید.
اگر همان ماده به طور مکرر مشکل ایجاد کرد، مواد اتصال تایید شده دیگری را آزمایش کنید یا تنظیمات دستگاه را بررسی کنید. مواد اتصال باید با شرایط نوار و فیدر مطابقت داشته باشد.
مسیر تغذیه کننده را از نظر گرد و غبار، باقی مانده چسب، راهنماهای آسیب دیده، چرخ دنده های فرسوده یا مقاومت غیرعادی بررسی کنید. برای اطمینان از اینکه فیدر به درستی کار می کند یا خیر، یک نوار خوب از طریق فیدر بزنید.
این مقایسه مفید است زیرا خطاهای اتصال را از خطاهای فیدر جدا می کند. اگر یک نوار خوب شناخته شده نیز گیر کند، فیدر ممکن است به تمیز کردن، تنظیم یا نگهداری نیاز داشته باشد.
اطمینان حاصل کنید که عرض نوار با فیدر مطابقت دارد و نوارهای قدیمی و جدید در جهت صحیح قرار دارند. عدم تطابق عرض یا نوار معکوس می تواند علائمی را ایجاد کند که شبیه به شکست اتصال است.
عرض نوار، نوع جزء، مدل فیدر و موقعیت خط تولید را مستند کنید. اگر مشکل به طور مکرر رخ دهد، این اطلاعات به شناسایی الگوها کمک می کند.
اگر مشکل متناوب است، آن را با استفاده از یک قرقره آزمایش کنترل شده به جای منتظر ماندن برای شکست تولید بعدی، تکثیر کنید. اسپلایس را هنگام عبور از فیدر مشاهده کنید و نقطه ای را که حرکت ناپایدار می شود را ثبت کنید.
اگر اتصال بد شناخته شده ممکن است به فیدر آسیب برساند یا خطر کیفیت محصول ایجاد کند، به اجرای آن ادامه ندهید. آزمایش کنترل شده ایمن تر است و معمولاً اطلاعات تشخیصی بهتری تولید می کند.
پیشگیری موثرتر از بهبودی مکرر است. یک برنامه پیشگیری قوی ترکیبی از تجهیزات صحیح، کار استاندارد، آموزش اپراتور، کنترل مواد، نگهداری فیدر و نظارت بر عملکرد است.
دستورالعمل کار باید هر مرحله از آماده سازی قرقره قدیمی تا تأیید فیدر را توضیح دهد. باید محل قرار دادن نوار، نحوه تأیید جهت، نحوه اعمال مواد اتصال و نحوه بازرسی اتصال نهایی را نشان دهد.
دستورالعمل همچنین باید مشخص کند که وقتی نوار آسیب دیده، مواد اشتباهی پیدا شد یا اتصال با استاندارد بصری مطابقت ندارد، چه باید کرد. قوانین تصمیم گیری روشن، بداهه سازی را در طول تولید کاهش می دهد.
نمونه های مرجع تایید شده به اپراتورها کمک می کند تا تفاوت بین یک اتصال قابل قبول و یک اتصال معیوب را درک کنند. نمونه ها می توانند هم ترازی، صافی، موقعیت لبه، همپوشانی و محل اتصال مواد را نشان دهند.
نمونه های مرجع به ویژه برای آموزش اپراتورهای جدید و حفظ استانداردهای ثابت در شیفت های مختلف مفید هستند.
قبل از پیوستن، نوار قدیمی و جدید را بررسی کنید. لبه های آسیب دیده، آلودگی، تغییر شکل، جیب های از دست رفته و وضعیت نامناسب نوار پوشش را بررسی کنید. فرض نکنید که هر انتهای نوار برای اتصال مناسب است.
اگر نوار آسیب دیده است، آن را به قسمت تمیز برش دهید یا روش بازیابی تایید شده کارخانه را دنبال کنید. شروع با انتهای نوار ضعیف احتمال شکست مفصل را افزایش می دهد.
تمیز کردن و نگهداری منظم به پایدار نگه داشتن موقعیت و فرآیند اتصال کمک می کند. قطعات نوار، گرد و غبار و باقیمانده چسب را طبق دستورالعمل سازنده دستگاه از محل کار جدا کنید.
قطعات برش، راهنماها، سنسورها و مکانیسم های فشار را در فواصل زمانی مشخص بررسی کنید. ماشینی که به تدریج دقت تراز را از دست می دهد ممکن است قبل از آشکار شدن مشکل خرابی های بیشتری ایجاد کند.
کیفیت اتصال نمی تواند فیدر کثیف یا آسیب دیده را جبران کند. تعمیر و نگهداری فیدر باید شامل تمیز کردن مسیر نوار، بررسی حرکت راهنما، بازرسی چرخ دنده ها و بررسی مقاومت تغذیه غیرعادی باشد.
کارخانهها باید ثبت کنند که آیا آلارمهای مرتبط با اتصال بر روی مدلها یا موقعیتهای خاص فیدر متمرکز شدهاند یا خیر. این اطلاعات می تواند مسائل مربوط به تعمیر و نگهداری تجهیزات را که به اشتباه به فرآیند اتصال نسبت داده می شود، آشکار کند.
ردیابی توقف های فیدر، جداسازی نوارها، مکان های گیر کردن، حوادث نادرست مواد، و دوباره کاری اپراتور مرتبط با تعویض قرقره. داده ها باید شامل عرض نوار، نوع جزء، موقعیت فیدر، اپراتور و شیفت در صورت امکان باشد.
بررسی منظم به کارخانه کمک می کند تا علل تکرار شونده را شناسایی کند. همچنین نشان می دهد که آیا ارتقاء تجهیزات یا تغییر فرآیند باعث بهبود قابل اندازه گیری می شود یا خیر.
اتوماسیون راه حلی برای هر مشکل اتصال نیست، اما می تواند تغییراتی را که باعث بسیاری از خرابی ها می شود، کاهش دهد. این به ویژه زمانی مفید است که کارخانه تغییرات مکرر قرقره را انجام می دهد، چندین شیفت را انجام می دهد یا در حفظ کیفیت اتصال دستی ثابت مشکل دارد.
تجهیزات خودکار می توانند به موقعیت نوارها بر اساس یک مرجع قابل تکرار کمک کنند. این امر ناهماهنگی ناشی از قرار دادن دست را کاهش می دهد و اتصال نهایی را در بین اپراتورها سازگارتر می کند.
یک ماشین می تواند به کنترل فشار، موقعیت یا توالی اتصال کمک کند. این امر احتمال اتصالات ضعیف ناشی از دست زدن دستی ناهموار را کاهش می دهد.
اتوماسیون فرآیند واضح تری را برای آموزش و حسابرسی فراهم می کند. اپراتورها از همان گردش کار ماشین پیروی می کنند و ناظران می توانند مشکلات را بر اساس یک توالی عملیاتی تعریف شده بررسی کنند.
کارخانه هایی که اتوماسیون را ارزیابی می کنند باید تجهیزات را با نوارها و فیدرهای واقعی آزمایش کنند. یک ماشین مناسب باید با مواد تولید مطابقت داشته باشد و از فرآیند تغییر مورد نیاز پشتیبانی کند.

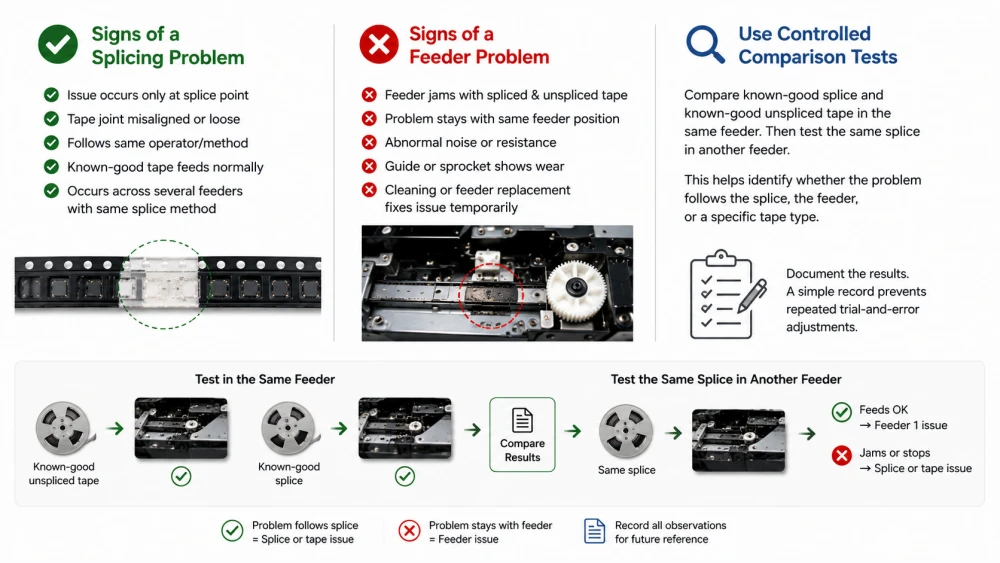

خطاهای اتصال و خطاهای فیدر می توانند علائم مشابهی ایجاد کنند، بنابراین تشخیص باید سیستماتیک باشد. جایگزینی روش اتصال زمانی که مشکل واقعی یک فیدر فرسوده است، مشکل را حل نمی کند.
این مشکل تنها زمانی رخ می دهد که نوار به نقطه اتصال برسد.
مفصل نوار به طور مشهودی نامرتب یا شل است.
مشکل از همان عملگر یا روش اتصال پیروی می کند.
نوار خوب شناخته شده به طور معمول از طریق همان فیدر تغذیه می شود.
این مشکل در چندین فیدر با استفاده از روش اتصال مشابه رخ می دهد.
فیدر هم با نوار چسبانده شده و هم بدون چسب گیر می کند.
مشکل در همان موقعیت فیدر باقی می ماند.
فیدر دارای نویز یا مقاومت غیرعادی است.
راهنما یا چرخ دنده سایش قابل مشاهده را نشان می دهد.
تمیز کردن یا تعویض فیدر به طور موقت مشکل را حل می کند.
مفیدترین آزمایش مقایسه یک اتصال خوب شناخته شده و یک نوار چسب نشده شناخته شده-خوب در یک فیدر است. سپس همان اتصال را در یک فیدر دیگر تست کنید. این کمک می کند تا تشخیص دهید که آیا مشکل به دنبال اتصال، تغذیه یا یک نوع نوار خاص است.
به جای تکیه بر حافظه، نتایج را مستند کنید. یک رکورد عیب یابی ساده می تواند از تنظیمات تکراری آزمون و خطا جلوگیری کند.
رایج ترین مشکلات اتصال SMT شامل ناهماهنگی نوار، اتصالات ضعیف، گیر کردن فیدر، جهت نادرست نوار، تغذیه ناپایدار اجزا، بارگذاری مواد اشتباه و اجرای ناسازگار اپراتور است. این مشکلات می تواند باعث توقف تولید، آلارم فیدر، ضایعات قطعات و خطرات کیفیت قرارگیری شود.
پیشگیری موثر با آماده سازی نوار تمیز، هم ترازی دقیق، مواد اتصال مناسب، بررسی های سازگاری فیدر، دستورالعمل های کاری استاندارد، و تعمیر و نگهداری منظم دستگاه و فیدر شروع می شود. هنگامی که مشکلی رخ می دهد، از عیب یابی اتصال اتصال SMT ساخت یافته استفاده کنید تا تشخیص دهید که آیا علت اتصال، تغذیه کننده، مواد یا روش کار است.
برای کارخانه هایی با تغییرات مکرر قرقره یا فشار تولید بالا، یک سیستم اتصال خودکار می تواند تکرارپذیری را بهبود بخشد و تغییرات وابسته به اپراتور را کاهش دهد. فرآیند کامل باید به عنوان بخشی از استراتژی گسترده تر تغییر مواد SMT در نظر گرفته شود.
با نظارت بر خرابیهای مرتبط با اتصال و اصلاح علل ریشهای آن، تولیدکنندگان SMT میتوانند خرابی اتصال نوار قطعات را کاهش دهند ، پایداری فیدر را بهبود بخشند و منبع مطمئنتری از قطعات را در خط قرار دادن حفظ کنند.
شایع ترین مشکلات اتصال SMT عبارتند از عدم تراز نوار، اتصالات اتصال ضعیف یا جدا شده، گیر کردن فیدر، جهت نادرست نوار، تغذیه ناپایدار اجزا، بارگذاری مواد اشتباه، و کیفیت اتصال ناسازگار بین اپراتورها. این مشکلات می تواند ناشی از آماده سازی ضعیف نوار، مواد اتصال نادرست، وضعیت فیدر، خطای اپراتور یا ناسازگاری بین اتصال و فیدر باشد.
اتصال اتصال SMT ممکن است در داخل فیدر خراب شود زیرا بسیار ضخیم، ضعیف، نامناسب، آلوده یا نامناسب برای مسیر تغذیه کننده است. هنگامی که لبه نوار حامل آسیب دیده باشد یا مواد اتصال به درستی اعمال نشود، اتصال ممکن است از کار بیفتد. اتصال را با فیدر واقعی تست کنید و در حین عیب یابی وضعیت اتصال و فیدر را بررسی کنید.
با استفاده از انتهای نوار تمیز و سالم، تراز کردن دقیق نوارها، انتخاب مواد اتصال مناسب، بررسی جهت نوار و آزمایش اتصال از طریق فیدر واقعی می توان از خرابی اتصال نوار قطعات جلوگیری کرد. دستورالعمل های کاری استاندارد، آموزش اپراتور، تعمیر و نگهداری منظم و تجهیزات اتصال خودکار می تواند تکرارپذیری را بیشتر بهبود بخشد.
برای عیب یابی اتصال SMT، ابتدا محل وقوع خرابی را مشخص کنید. انتهای نوار، مواد اتصال، جهت نوار، ضخامت اتصال و تراز را بررسی کنید. سپس فیدر را از نظر آلودگی، سایش یا مقاومت غیرعادی بررسی کنید. اتصال مشکل را با یک اتصال خوب شناخته شده مقایسه کنید و عرض نوار، موقعیت فیدر، نوع قطعه و شرایط عملکرد را ثبت کنید.
یک دستگاه اتصال خودکار SMT می تواند بسیاری از مشکلات ناشی از تراز دستی، فشار اتصال ناسازگار و تغییرات اپراتور را کاهش دهد، اما نمی تواند از هر خرابی جلوگیری کند. مواد نادرست، نوار آسیب دیده، شرایط نامناسب فیدر، تعمیر و نگهداری ضعیف، یا تنظیمات اشتباه دستگاه همچنان میتوانند مشکلاتی را ایجاد کنند. اتوماسیون زمانی که با تأیید مواد، آموزش و تعمیر و نگهداری فیدر ترکیب شود بهترین عملکرد را دارد.
