بله، ماشینهای اتصال SMT میتوانند پهنای نوار متفاوتی را پشتیبانی کنند، اما همه دستگاهها از یک محدوده پشتیبانی نمیکنند یا این کار را به همان اندازه به خوبی انجام نمیدهند. سازگاری عرض نوار به ساختار موقعیت یابی دستگاه، روش تراز، رابط فیدر و پایداری خود اتصال بستگی دارد. اگر ماشین فقط برای یک محدوده نوار باریک طراحی شده باشد، ممکن است در یک فرآیند محدود به خوبی کار کند اما نیازهای تولید گسترده تر را پشتیبانی نکند.
برای کارخانههایی که انواع اجزای زیادی را مدیریت میکنند، قبل از خرید تجهیزات، درک سازگاری با پهنای نوار دستگاه اتصال SMT مهم است. ماشینی که تنها با بخشی از محدوده مواد شما مطابقت داشته باشد، می تواند تاخیر در تعویض، مشکلات فیدر و کارهای دستی غیرضروری ایجاد کند. در مقابل، ماشینی با پشتیبانی از نوار گستردهتر میتواند موقعیتهای تغذیهکننده، انواع قطعات بیشتر و سناریوهای تولید بیشتری را در خود جای دهد.
این راهنما توضیح میدهد که چگونه عرضهای مختلف نوار بر روی اتصال تأثیر میگذارد، سازگاری در عمل به چه معناست و چگونه تصمیم میگیرید که آیا یک دستگاه میتواند مواد مورد استفاده در خط شما را پشتیبانی کند یا خیر. همچنین نشان میدهد که چگونه انتخاب عرض نوار میتواند بر پایداری فیدر و عملکرد پایین دست در مرحله دستگاه انتخاب و مکان تأثیر بگذارد .
پاسخ کوتاه این است که بله، یک دستگاه اتصال SMT می تواند از عرض نوارهای مختلف پشتیبانی کند. پاسخ مفیدتر این است که فقط می تواند عرض هایی را پشتیبانی کند که متناسب با طراحی فیزیکی و روش کار آن باشد. پشتیبانی از عرض نامحدود نیست. هر دستگاه اتصال دارای محدوده سازگاری است و دستگاه باید با اندازه های قرقره مورد استفاده در تولید واقعی مطابقت داشته باشد.
برخی از ماشین ها برای نوارهای باریک معمولی ساخته شده اند. برخی دیگر از طیف وسیع تری پشتیبانی می کنند و برای مدیریت خطوط تولید انعطاف پذیرتر طراحی شده اند. اگر کارخانه شما خانواده های زیادی از قطعات را مدیریت می کند، پشتیبانی از عرض نوار باید یکی از اولین مواردی باشد که در ارزیابی تجهیزات بررسی می شود.
بسیاری از خریداران فقط به حداکثر عرض ذکر شده در بروشور نگاه می کنند. این عدد مهم است، اما کل داستان را بیان نمی کند. یک ماشین ممکن است پشتیبانی از عرض نوارهای متعدد را فهرست کند، اما همچنان در عرض های خاص بهتر از سایرین عمل می کند. آزمایش واقعی این است که آیا میتواند نوارها را بهطور تمیز به هم متصل کند، آنها را بهطور دقیق تراز کند و به فیدر اجازه دهد تا آنها را به آرامی حرکت دهد یا خیر.
به عبارت دیگر، پشتیبانی از عرض تنها به چسباندن نوار به صورت فیزیکی نیست. همچنین در مورد این است که آیا دستگاه می تواند یک اتصال پایدار تولید کند که در شرایط واقعی تولید زنده بماند.
نوارهای باریک معمولاً حساسیت بیشتری نسبت به تراز و کیفیت مفصل دارند. نوارهای پهن تر ممکن است راحت تر در موقعیت خود قرار گیرند، اما می توانند سطح بیشتر، سفتی بیشتر یا فشار بیشتری را در نقطه اتصال ایجاد کنند. به همین دلیل، دستگاه باید با رفتار نوار مطابقت داشته باشد، نه تنها با شماره عرض نوار.
به همین دلیل است که ماشینی که یک پهنای نوار را به خوبی کنترل می کند، ممکن است نیاز به وسایل یا تنظیمات مختلف برای عرض دیگر داشته باشد. سازگاری خوب به این معنی است که دستگاه در عرض هایی که بیشترین اهمیت را در جریان تولید شما دارد، قابل اعتماد باقی می ماند.

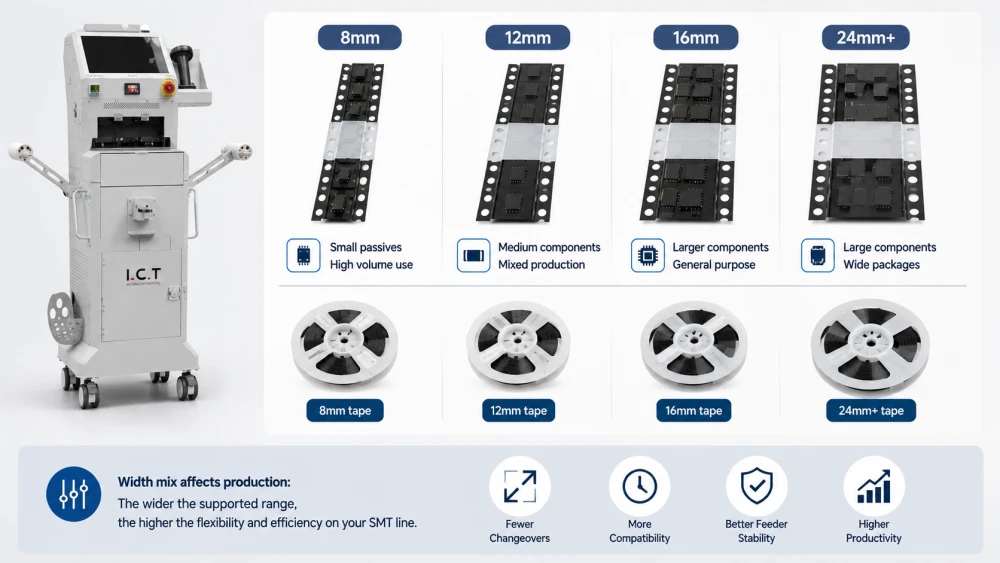

برای قضاوت صحیح درباره سازگاری، باید بدانید که چه عرضی در تولید SMT رایج است. اکثر کارخانه ها فقط از یک عرض نوار استفاده نمی کنند. آنها از عرض های مختلفی در انواع مختلف اجزاء، موقعیت های تغذیه کننده و خانواده های محصول استفاده می کنند.
به همین دلیل است که بررسی واقعی پشتیبانی از پهنای نوار مؤلفه باید با فهرست مواد شما شروع شود، نه با بروشور دستگاه. هنگامی که عرض های رایج خود را شناختید، می توانید آنها را با محدوده دستگاه و رفتار تغذیه کننده مقایسه کنید.
8 میلی متر یکی از پرکاربردترین عرض ها در SMT است زیرا بسیاری از اجزای کوچک غیرفعال در نوار حامل باریک بسته بندی می شوند. این عرض اغلب در خطوط با حجم بالا ظاهر می شود و می تواند یکی از قرقره های متداول تغییر در تولید باشد.
اگر کارخانه شما از قرقره های 8 میلی متری زیادی استفاده می کند، دستگاه اسپلایسینگ باید از هم ترازی پایدار در این عرض باریک پشتیبانی کند. انحرافات کوچک در اینجا می توانند اهمیت بیشتری داشته باشند زیرا نوار فشرده است و جیب ها به هم نزدیکتر هستند.
نوارهای 12 میلی متری و 16 میلی متری برای قطعات متوسط و الزامات تولید مخلوط رایج هستند. این عرض ها اغلب در جایی استفاده می شوند که بسته مولفه بزرگتر از یک قطعه غیرفعال ساده است اما هنوز آنقدر بزرگ نیست که نیاز به یک نوار حامل پهن باشد.
این عرض ها ممکن است در برخی موقعیت ها بیشتر از 8 میلی متر بخشنده باشند، اما همچنان نیاز به اتصال دقیق دارند. اگر اتصال ناهموار یا ناهموار باشد، حرکت فیدر همچنان می تواند ناپایدار شود.
نوارهای پهن تر معمولاً برای قطعات بزرگتر یا قالب های بسته بندی که به فضای بیشتری نیاز دارند استفاده می شود. مزیت این است که کار با نوار از نظر فیزیکی آسان تر است، اما ممکن است اتصال به ماشینی با پشتیبانی قوی تر یا کنترل تراز بهتر نیاز داشته باشد.
نوارهای پهن تر نیز می توانند سفتی بیشتری در نزدیکی مفصل ایجاد کنند. این بدان معنی است که دستگاه نه تنها باید نوار را نگه دارد، بلکه باید مفصل را به اندازه کافی صاف نگه دارد تا از مسیر تغذیه تمیز عبور کند.
اگر خط شما فقط از یک یا دو عرض استفاده می کند، تعریف سازگاری آسان تر است. اگر از عرض های زیادی استفاده می کنید، دستگاه اتصال باید محدوده وسیع تری را پشتیبانی کند بدون اینکه اپراتور مجبور شود تنظیمات را اغلب تنظیم کند. در آن شرایط، انعطاف پذیری عرض به بخشی از بهره وری تبدیل می شود، نه فقط بخشی از مشخصات تجهیزات.
برای توضیح عمیقتر ساختار ماشین و منطق کار، میتوانید نحوه عملکرد دستگاه SMT splicing را نیز مطالعه کنید.
سازگاری دستگاه اتصال SMT به بیش از برچسب عرض نوار بستگی دارد. چندین ویژگی طراحی تعیین می کند که آیا نوار را می توان با موفقیت نگه داشت، تراز کرد، به هم متصل کرد و تغذیه کرد. اگر هر یک از این قسمت ها به خوبی مطابقت نداشته باشد، دستگاه ممکن است مشکل داشته باشد حتی اگر عرض نوار از نظر فنی در محدوده ذکر شده باشد.
دستگاه باید نوارهای قدیمی و جدید را در یک موقعیت ثابت قرار دهد. اگر موقعیت یابی خاموش باشد، اتصال ممکن است زاویه دار یا افست شود. این به ویژه برای نوارهای باریک مهم است، جایی که حتی یک ناهماهنگی کوچک می تواند مشکلات فیدر ایجاد کند.
دقت موقعیت یابی خوب به دستگاه کمک می کند تا محدوده عرض وسیع تری را پشتیبانی کند زیرا هر نوار به روشی کنترل شده وارد ناحیه اتصال می شود.
فیکسچر نوار را در حین اتصال نگه می دارد. اتصالی که برای نوار باریک طراحی شده است ممکن است یک قرقره پهن تر را به درستی تثبیت نکند و یک یراق که برای نوار پهن تر طراحی شده است ممکن است حلقه باریک را به طور تمیز هدایت نکند. به همین دلیل است که فیکسچر یکی از مهمترین نقاط سازگاری فیزیکی است.
هنگام ارزیابی ماشین آلات، بپرسید که آیا یراق آلات قابل تنظیم، اختصاصی یا چند سایز است. پاسخ به شما کمک می کند تا مشخص شود که آیا دستگاه می تواند ترکیب تولید واقعی شما را مدیریت کند یا خیر.
روش پیوستن نیز مهم است. برخی از روش ها در صاف نگه داشتن نوار بهتر هستند، در حالی که برخی دیگر ممکن است ضخامت یا سفتی را معرفی کنند. اگر این روش یک اتصال حجیم ایجاد کند، ممکن است در عرض یک نوار قابل قبول باشد اما در دیگری مشکل ساز باشد.
سازگاری زمانی قویتر است که روش اتصال، اتصال را در سراسر محدوده عرض کامل مورد استفاده در تولید صاف و پایدار نگه میدارد.
یک اتصال فقط زمانی موفق است که از فیدر به طور تمیز عبور کند. این بدان معناست که رابط فیدر نیز بخشی از سازگاری عرض است. اگر ماشینی به نوار بپیوندد اما فیدر نتواند اتصال حاصل را به آرامی بپذیرد، ادعای سازگاری ناقص است.
به همین دلیل است که پشتیبانی از عرض باید همیشه همراه با رفتار فیدر بررسی شود، به خصوص زمانی که خط تولید از یک سیستم قرار دادن سریع استفاده می کند.

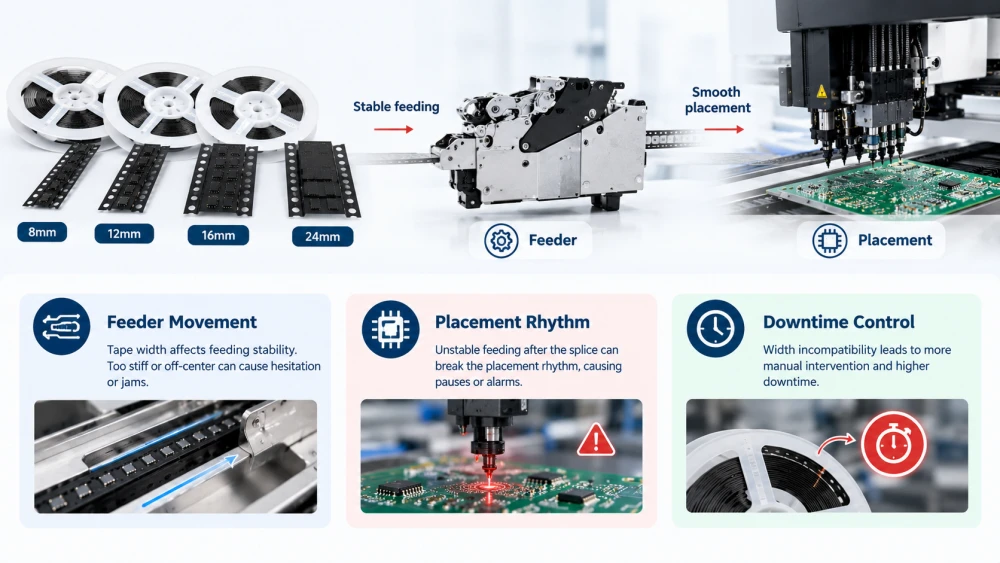

عرض نوار تأثیر مستقیمی بر رفتار فیدر دارد. نوارهای باریک ممکن است نسبت به تراز حساس تر باشند، در حالی که نوارهای پهن تر ممکن است مقاومت فیزیکی بیشتری در نقطه اتصال ایجاد کنند. در هر دو مورد، فیدر انتظار حرکت قابل پیش بینی و هندسه مشترک پایدار را دارد.
به همین دلیل است که سازگاری با پهنای نوار فقط یک سوال اتصال نیست. این همچنین یک سوال ثبات تولید است که بر خط کامل از فیدر تا سر جایگذاری تأثیر می گذارد.
فیدر نوار را در یک حرکت کنترل شده به جلو می برد. اگر اتصال برای عرض مورد استفاده خیلی سفت باشد، فیدر ممکن است تردید کند یا یک گیره کوچک ایجاد کند. اگر مفصل خارج از مرکز باشد، نوار ممکن است در مسیر سرگردان باشد.
این مشکلات اغلب پس از اتمام اتصال ظاهر می شوند، به همین دلیل است که دستگاه باید در شرایط تغذیه واقعی آزمایش شود. برای رفتار فیدر مرتبط، به این مقاله در مورد کیفیت اتصال و قابلیت اطمینان فیدر مراجعه کنید.
ماشین انتخاب و مکان برای ارائه به موقع اجزا به فیدر بستگی دارد. اگر عرض نوار پس از اتصال ناپایدار تغذیه ایجاد کند، ریتم قرار دادن ممکن است خراب شود. نتیجه می تواند مکث، زنگ هشدار یا کاهش توان عملیاتی باشد.
بنابراین وقتی میپرسید که آیا یک دستگاه اتصال از عرضهای مختلف نوار پشتیبانی میکند، سؤال عملی این است که آیا واقعاً از قرار دادن پایدار پس از اتصال پشتیبانی میکند یا خیر.
ناسازگاری عرض می تواند مداخله دستی مکرر ایجاد کند. اگر اپراتورها باید فیدر را بازنشانی کنند، نوار را دوباره بپیوندند یا پس از گیر کردن بازیابی شوند، زمان خاموشی به سرعت افزایش مییابد. این امر به ویژه در خطوط با تغییرات مکرر حلقه دردناک است.
برای نگاهی گسترده تر به تأثیر زمان کار، این مقاله را در مورد اینکه چگونه اسپلایسینگ از عملکرد خط پیوسته پشتیبانی می کند، بخوانید.
بهترین راه برای بررسی سازگاری این است که دستگاه را با عرض هایی که واقعا استفاده می کنید مقایسه کنید، سپس نتیجه را در یک زمینه تولید واقعی آزمایش کنید. ادعاهای بروشور مفید هستند، اما آزمایش تولید پاسخ واقعی را می دهد.
یک بررسی سازگاری با عرض نوار دستگاه اتصال SMT باید شامل مواد فعلی، مواد مورد انتظار آینده و انواع فیدر مورد استفاده در خط باشد.
هر پهنای نواری که در حال حاضر روی خط استفاده می شود را فهرست کنید. متداولترین عرضها، عرضهای کمتر متداول و هر پهنای ویژهای که فقط در برخی محصولات ظاهر میشود را شامل شود. این به شما یک هدف سازگاری واقعی می دهد.
بدون این موجودی، خرید دستگاهی که یک عرض مکرر را پوشش می دهد، اما یک مورد لبه مهم را از دست می دهد، آسان است.
در صورت امکان از قرقره ها، نوارهای حامل و فیدرهای تولیدی واقعی استفاده کنید. مواد نمونه ممکن است رفتار مشابه مواد تولید واقعی را نشان ندهند، به خصوص اگر تامین کنندگان شما از سفتی نوار یا کیفیت لبه کمی متفاوت استفاده کنند.
آزمایش قرقره های واقعی به شما پاسخ مطمئن تری در مورد اینکه آیا دستگاه می تواند برد شما را به طور قابل اعتماد پشتیبانی کند، می دهد.
تست را در لحظه اتصال نوار متوقف نکنید. به نحوه حرکت اسپلایس در فیدر دقت کنید. بررسی کنید که آیا در مرکز باقی می ماند، به آرامی می گذرد، و بدون آلارم یا تردید به تغذیه ادامه می دهد.
این مرحله مهم است زیرا ارزش واقعی پشتیبانی از عرض نوار، توانایی اتصال نوار نیست. این توانایی حرکت مواد بعد از آن است.
اگر ماشین به تغییرات زیادی در تنظیمات بین عرض نیاز داشته باشد، حتی اگر عرض ها از نظر فنی پشتیبانی شوند، ممکن است خط زمان را از دست بدهد. بپرسید که اپراتورها با چه سرعتی می توانند بین عرض ها جابجا شوند و اینکه آیا فرآیند در تمام محدوده پایدار می ماند یا خیر.
بهترین دستگاه دستگاهی است که عرض های متعدد را بدون ایجاد پیچیدگی غیر ضروری در طول تغییر روزانه پشتیبانی کند.

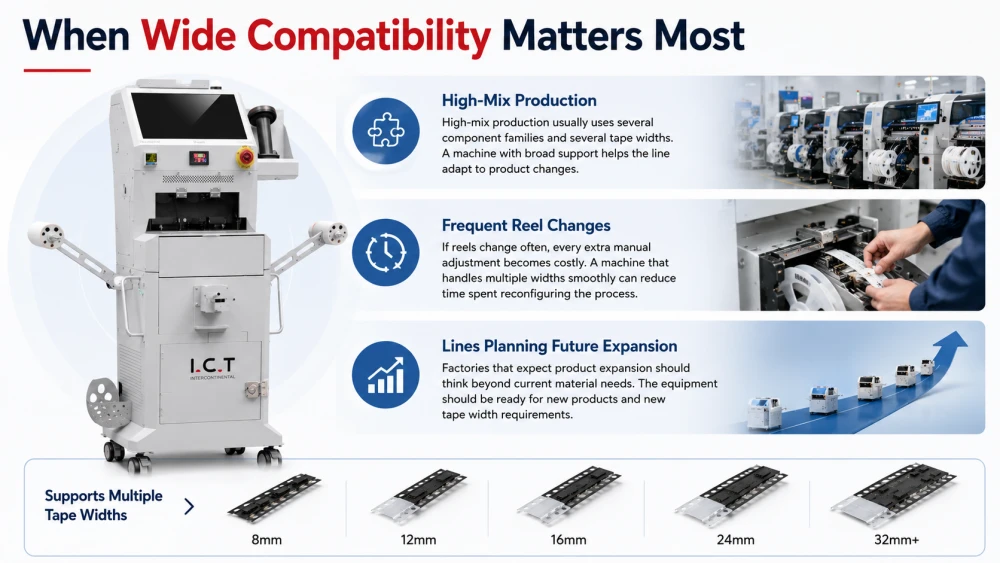

برخی از کارخانه ها بیش از سایرین به سازگاری عرض وسیع نیاز دارند. هرچه ترکیب تولید شما بیشتر تغییر کند، یک دستگاه اتصال انعطاف پذیر ارزشمندتر می شود. در یک خط یک محصول پایدار، یک محدوده پشتیبانی باریک ممکن است کافی باشد. در خط تولید ترکیبی، انعطاف پذیری می تواند باعث صرفه جویی در زمان و کاهش خطاهای راه اندازی شود.
تولید مخلوط بالا معمولاً از چندین خانواده جزء و چندین عرض نوار استفاده می کند. یک ماشین با پشتیبانی گسترده به خط کمک می کند تا با تغییرات محصول بدون نیاز به ابزار جداگانه برای هر عرض سازگار شود.
اگر قرقره ها اغلب تغییر کنند، هر تنظیم دستی اضافی پرهزینه می شود. ماشینی که چندین عرض را به آرامی کنترل می کند می تواند زمان صرف شده برای پیکربندی مجدد فرآیند را کاهش دهد.
کارخانه هایی که انتظار توسعه محصول را دارند باید فراتر از نیازهای مادی فعلی فکر کنند. اگر احتمالاً محصولات جدید نوارهای پهن یا باریک تری را معرفی می کنند، تجهیزات باید بتوانند بدون تغییر عمده با آنها کار کند.
برای انتخاب تجهیزات در آن زمینه، این راهنمای نحوه انتخاب یک دستگاه اسپلایسینگ SMT یک مرجع مفید همراه است.
بسیاری از خریداران هنگام قضاوت در مورد سازگاری عرض نوار، اشتباهات مشابهی را مرتکب می شوند. این اشتباهات قابل اجتناب هستند، اما اغلب زمانی ظاهر می شوند که ماشین خیلی سریع یا بدون آزمایش مواد واقعی انتخاب شود.
حداکثر تعداد عرض کافی نیست. یک ماشین ممکن است از نظر فنی یک نوار پهن را بپذیرد اما در هنگام تغذیه یا اتصال به خوبی از آن پشتیبانی نکند. همیشه از عملکرد دستگاه در عرض های خاصی که واقعاً استفاده می کنید بپرسید.
برخی از ماشین ها در ایستگاه اتصال به نظر سازگار هستند اما بعداً در فیدر مشکل ایجاد می کنند. همیشه مسیر کامل از اتصال نوار تا حرکت فیدر تا آمادگی قرار دادن را بررسی کنید.
آزمایش فقط با یک عرض یا یک حلقه نمونه می تواند مشکلات سازگاری را پنهان کند. دستگاه باید با عرض های متعدد و شرایط قرقره های متعدد قبل از تایید نهایی بررسی شود.
اگر پشتیبانی از عرض های متعدد به تنظیمات دستی بیش از حد نیاز دارد، ممکن است دستگاه برای استفاده روزانه کاربردی نباشد. سازگاری باید بار را کاهش دهد، نه اینکه مراحل جدیدی را به گردش کار اپراتور اضافه کند.
بله، ماشینهای اتصال SMT میتوانند از عرض نوارهای مختلف پشتیبانی کنند، اما فقط در محدوده طراحی و قابلیت فرآیند خود. سوال واقعی این نیست که آیا یک ماشین می تواند دو نوار با عرض های مختلف را در تئوری به هم متصل کند یا خیر. سوال واقعی این است که آیا می تواند این کار را به طور قابل اعتماد، تکرار شونده و بدون ایجاد مشکلات فیدر در پایین دست انجام دهد.
هنگام ارزیابی سازگاری عرض نوار، عرض های واقعی مورد استفاده در کارخانه خود را بررسی کنید، دستگاه را با قرقره های واقعی تست کنید و نحوه حرکت اتصال را در فیدر مشاهده کنید. یک ماشین خوب باید از هم ترازی پایدار، اتصال تمیز و تغذیه صاف در عرض هایی که بیشترین اهمیت را دارند پشتیبانی کند.
اگر خط تولید شما خانوادههای زیادی از اجزاء را مدیریت میکند، پشتیبانی از عرض وسیع میتواند کارایی تغییر را بهبود بخشد و از زمان نصب محافظت کند. اگر خط شما از محدوده باریکتری استفاده میکند، دستگاه همچنان باید با دقت تأیید شود تا مشکلات پنهانی ایجاد نشود. برای زمینه برنامه ریزی گسترده تر، راهنمای اتصال SMT و تغییر مواد را بخوانید.
بله، اگر دستگاه برای آن محدوده طراحی شده باشد، دستگاه های اتصال SMT می توانند از عرض نوارهای مختلف پشتیبانی کنند. نکته کلیدی فقط مناسب بودن نوار نیست، بلکه این است که آیا دستگاه میتواند نوار را هموار کند، به هم متصل کند و تغذیه کند. همیشه محدوده عرض واقعی را بررسی کنید و قرقره های واقعی خود را قبل از خرید آزمایش کنید.
رایج ترین عرض نوار SMT 8 میلی متر، 12 میلی متر، 16 میلی متر و 24 میلی متر است. برخی از خطوط نیز از فرمت های ویژه گسترده تری برای اجزای بزرگتر استفاده می کنند. ترکیب دقیق به خانواده محصول، تنظیم فیدر و حجم تولید بستگی دارد. دستگاه شما باید با عرض هایی که اغلب در خط شما استفاده می شود مطابقت داشته باشد.
بله، عرض نوار می تواند بر عملکرد فیدر پس از اتصال تأثیر بگذارد. نوارهای باریک ممکن است نسبت به هم ترازی حساس تر باشند، در حالی که نوارهای پهن تر ممکن است سفتی یا مقاومت بیشتری در محل اتصال ایجاد کنند. اتصال باید صاف و در مرکز بماند تا فیدر بتواند آن را بدون گیر کردن یا از دست دادن موقعیت حرکت دهد.
موجودی عرض نوار فعلی خود را بررسی کنید، محدوده پشتیبانی شده دستگاه را تأیید کنید و قرقره های واقعی را از طریق فیدر واقعی آزمایش کنید. فقط به حداکثر عرض ذکر شده در بروشور تکیه نکنید. ماشین باید ثابت کند که می تواند نوارها را در شرایط تولید واقعی به هم متصل کرده و تغذیه کند.
نه همیشه. اگر ترکیب تولید شما اغلب تغییر میکند یا برای توسعه آینده برنامهریزی میکنید، محدوده سازگاری گستردهتر مفید است. اما اگر خط شما فقط از یک یا دو عرض استفاده می کند، ممکن است یک دستگاه ساده تر کافی باشد. بهترین انتخاب، انتخابی است که با ترکیب مواد واقعی و گردش کار روزانه شما مطابقت داشته باشد.
