اتصال خودکار و دستی نوار SMT هر دو یک هدف اساسی را دنبال می کنند: آنها انتهای یک قرقره جزء را به شروع قرقره دیگر متصل می کنند تا تولید ادامه یابد. تفاوت این است که هر روش چقدر سرعت، ثبات، مهارت اپراتور و کنترل فرآیند می تواند ارائه دهد.
برای تولید کم حجم، اتصال دستی ممکن است کافی باشد. اما برای خطوط SMT با حجم بالا، تغییرات مکرر قرقره یا کارخانههایی که نیاز به کنترل شدیدتر خرابی دارند، معمولاً یک سیستم اتصال خودکار انتخاب بلندمدت بهتری است.
این مقاله یک مقایسه عملی روش اتصال نوار SMT را ارائه میکند و توضیح میدهد که چه زمانی باید از اتصال دستی استفاده کرد، چه زمانی به اتوماسیون ارتقا داد، و چگونه یک راهحل تغییر خودکار قرقره میتواند ثبات تولید را بهبود بخشد.
فهرست مطالب
SMT tape splicing فرآیند اتصال دو نوار حامل در حین تعویض قرقره اجزا است. هنگامی که یک قرقره تقریبا خالی است، قرقره بعدی به مسیر نوار موجود متصل می شود تا فیدر بتواند به تامین قطعات به دستگاه قرار دادن ادامه دهد.
در تولید SMT، قطعات معمولاً در قالب نوار و حلقه بسته بندی می شوند. فیدر نوار حامل را به جلو می کشد، اجزا را در معرض دید قرار می دهد و به سر قرار دادن اجازه می دهد آنها را برای مونتاژ انتخاب کند. اگر مواد تمام شود و هیچ اتصالی آماده نشود، ممکن است لازم باشد خط برای تعویض قرقره متوقف شود.
تعویض قرقره ممکن است یک عملیات کوچک به نظر برسد، اما تأثیر مستقیمی بر خروجی تولید دارد. هر تأخیر در فیدر میتواند بر ماشینهای انتخاب و مکان SMT تأثیر بگذارد ، بهویژه زمانی که خط با سرعت بالا کار میکند.
یک روش اتصال پایدار به کارخانه ها کمک می کند تا کاهش دهند:
خط غیرمنتظره متوقف می شود
زمان انتظار فیدر
اشتباهات دستی
تاخیر در تغییر مواد
فشار اپراتور در شیفت های شلوغ

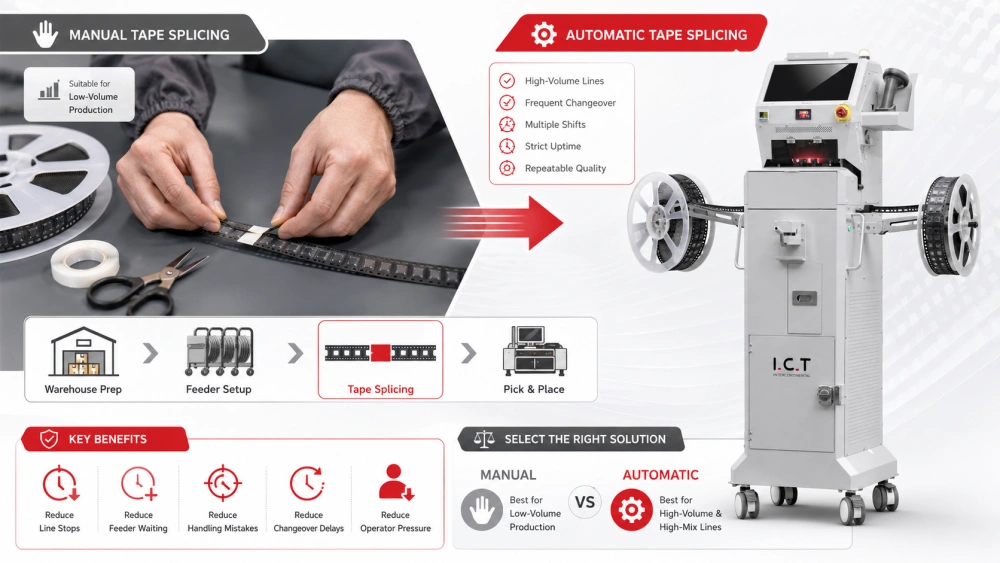

اتصال بخشی از فرآیند تامین مواد است. بین آماده سازی انبار، راه اندازی فیدر و قرار دادن قطعات قرار می گیرد. یک فرآیند اتصال خوب تضمین می کند که دستگاه قرار دادن قطعات را به طور مداوم بدون وقفه های مکرر دریافت می کند.
اگر به توضیح اولیه در مورد ساختار دستگاه و مراحل عملکرد نیاز دارید، این راهنما را در مورد نحوه عملکرد دستگاه اسپلایسینگ SMT بخوانید.
اتصال نوار SMT دستی عمدتاً به اپراتور متکی است. اپراتور انتهای نوار را آماده می کند، نوارهای قدیمی و جدید را تراز می کند، نوار اتصال یا گیره اتصال را اعمال می کند و بررسی می کند که آیا اتصال می تواند از فیدر عبور کند یا خیر.
این روش در بسیاری از کارخانه ها متداول است زیرا ساده و کم هزینه است و نیازی به تجهیزات پیشرفته ندارد. با این حال، نتیجه به شدت به مهارت و توجه اپراتور بستگی دارد.
اتصال دستی در محیط های تولید خاص دارای ارزش عملی است. زمانی که حجم تولید کم باشد یا تغییرات قرقره مکرر نباشد، می تواند انتخاب معقولی باشد.
سرمایه گذاری اولیه کمتر
ابزار و لوازم ساده
انعطاف پذیر برای دسته های تولید کوچک
معرفی آسان در خطوط اولیه SMT
بدون نیاز به راه اندازی دستگاه پیچیده
برای یک کارخانه کوچک یا یک خط آزمایشی، اتصال دستی ممکن است انعطاف کافی را بدون اضافه کردن هزینه تجهیزات اضافی فراهم کند.
مشکل اصلی اتصال دستی ناهماهنگی است. حتی اپراتورهای باتجربه می توانند هنگام کار سریع، مدیریت بسیاری از فیدرها یا مدیریت چندین تغییر قرقره به طور همزمان، اشتباه کنند.
محدودیت های رایج عبارتند از:
تعویض قرقره کندتر
وابستگی بیشتر به مهارت اپراتور
خطر بیشتر ناهماهنگی نوار
استحکام اتصال ناپایدار
تنوع بیشتر بین اپراتورها و شیفت ها
هنگامی که کارخانه دارای شیفت های طولانی یا خطوط با سرعت بالا است، ممکن است مدیریت اتصال دستی نیز دشوار شود.
اتصال خودکار نوار SMT از یک ماشین برای استانداردسازی مراحل کلیدی مانند آماده سازی نوار، تراز، موقعیت و اتصال استفاده می کند. اپراتور همچنان در این فرآیند شرکت می کند، اما دستگاه خطاپذیرترین اقدامات دستی را کاهش می دهد.
یک سیستم خودکار طراحی شده است تا تعویض قرقره را سریعتر، سازگارتر و آسانتر در تولید روزانه تکرار کند.
در اتصال خودکار، دستگاه به کنترل موقعیت نوار و کیفیت اتصال کمک می کند. این امر احتمال برش ناهموار، تراز نادرست یا اتصال ضعیف را کاهش می دهد.
یک فرآیند خودکار معمولی ممکن است شامل موارد زیر باشد:
بارگیری نوارهای اجزای قدیمی و جدید.
قرار دادن نوارها در جهت صحیح
تراز کردن نوار حامل به طور دقیق.
تکمیل اتصال با فشار کنترل شده یا عمل اتصال.
رها کردن نوار متصل برای استفاده از فیدر.
مدلهای پیشرفتهتر ممکن است شامل تأیید مواد، کمک بصری، اسکن بارکد یا ویژگیهای تشخیص هوشمند باشند.
هنگامی که کارخانه می خواهد عملکرد تولید پایدار در بسیاری از شیفت ها را داشته باشد، اتصال خودکار معمولاً گزینه بهتری است.
تعویض قرقره سریعتر
کیفیت اتصال سازگارتر
وابستگی کمتر به مهارت اپراتور
کاهش خطر مربا شدن فیدر
پشتیبانی بهتر برای تولید با حجم بالا
استانداردسازی فرآیند آسانتر
دستگاه اتصال خودکار هوشمند SMT برای این نوع اتصال قرقره کنترل شده و تغییر مواد کارآمد طراحی شده است.

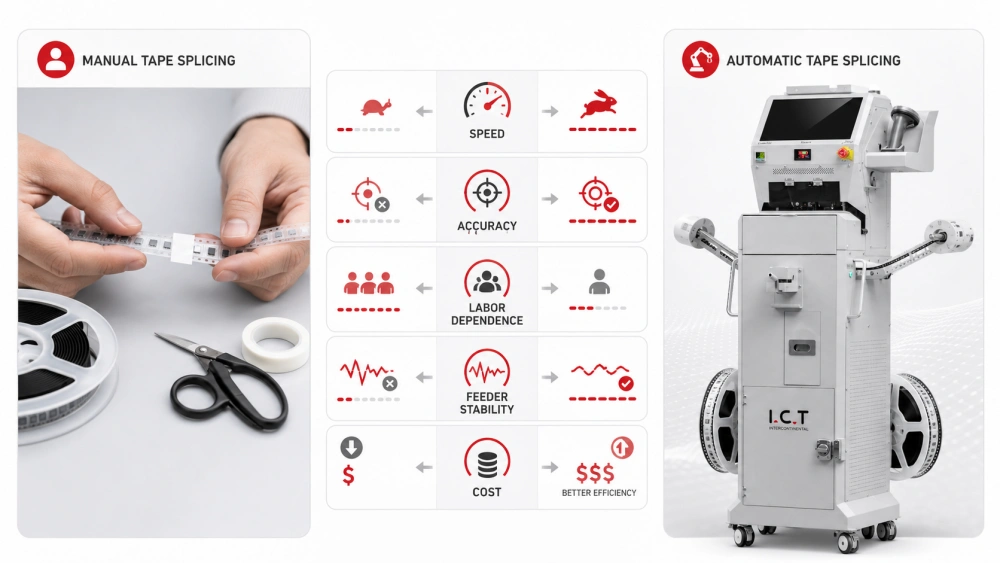

هنگام مقایسه اتصال خودکار و دستی SMT ، سؤال اصلی تنها این نیست که کدام روش می تواند نوار را به هم متصل کند. سوال بهتر این است که کدام روش از اهداف تولید شما با ریسک کمتر و ثبات بهتر پشتیبانی می کند.
اتصال دستی معمولاً بیشتر طول می کشد زیرا اپراتور باید نوار را با دست آماده، تراز و محکم کند. اتصال خودکار با هدایت یا کنترل مهم ترین مراحل، زمان جابجایی را کاهش می دهد.
اگر تغییرات قرقره نادر باشد، تفاوت زمانی ممکن است اهمیت زیادی نداشته باشد. اما هنگامی که یک خط هر روز تعداد زیادی قرقره را تغییر می دهد، اتصال سریعتر می تواند یک مزیت تولید واضح ایجاد کند.
دقت دستی به اپراتور بستگی دارد. دقت خودکار بیشتر به مکان یابی ماشین و طراحی فرآیند بستگی دارد. این باعث می شود که اتصال خودکار در بین اپراتورها و شیفت های مختلف تکرار شود.
دقت بهتر کمک میکند تا اتصال نرمتر از فیدر عبور کند و خطر مقاومت نوار یا قطع شدن آن را کاهش دهد.
اتصال دستی به آموزش و توجه بیشتری نیاز دارد. اگر اپراتورها خسته، عجله یا بی تجربه باشند، ممکن است کیفیت اتصال کاهش یابد.
اتصال خودکار وابستگی به مهارت فردی را کاهش می دهد. اپراتورها هنوز به آموزش نیاز دارند، اما دستگاه کنترل فرآیند را آسانتر میکند.
اتصال ضعیف می تواند باعث گیر کردن فیدر، مقاومت تغذیه یا حرکت ناپایدار نوار شود. اتصال دستی تنوع بیشتری دارد، بنابراین پایداری فیدر ممکن است کمتر قابل پیش بینی باشد.
اتصال خودکار قوام اتصال را بهبود می بخشد، که به حفظ عملکرد نرم تر فیدر و تامین پایدار قطعات کمک می کند.
اتصال دستی هزینه اولیه کمتری دارد. اتصال خودکار نیاز به سرمایه گذاری تجهیزات دارد. با این حال، هزینه واقعی باید شامل زمان خرابی، نیروی کار، ریسک دوباره کاری و از دست دادن تولید باشد.
در بسیاری از کارخانههای با حجم بالا، یک راهحل تغییر خودکار قرقره میتواند هزینههای پنهانی را که تنها در مقایسه با قیمت خرید آشکار نیستند، کاهش دهد.
اتصال دستی به طور خودکار اشتباه نیست. زمانی می تواند مناسب باشد که الزامات تولید ساده باشد و هزینه خرابی کم باشد.
اگر خط تولید به صورت دسته های کوچک اجرا می شود و تعویض قرقره مکرر نیست، ممکن است اتصال دستی کافی باشد. در صورت محدود بودن تاثیر زمان خرابی، ممکن است کارخانه نیازی به ماشین خودکار نداشته باشد.
در طول ساخت نمونه اولیه یا آزمایشات مهندسی، انعطاف پذیری ممکن است بیشتر از سرعت اهمیت داشته باشد. اپراتورها ممکن است فقط تعداد کمی از قرقره ها را اداره کنند، بنابراین اتصال دستی می تواند عملی باقی بماند.
برخی از کارخانه ها به دلیل محدودیت بودجه ممکن است با ابزارهای دستی شروع به کار کنند. این می تواند به عنوان یک نقطه شروع عمل کند، به خصوص اگر تقاضای تولید هنوز در حال توسعه باشد.
با این حال، زمانی که حجم سفارش افزایش مییابد یا تأخیر در تغییر روی تحویل تأثیر میگذارد، کارخانهها باید روش را دوباره بررسی کنند.
هنگامی که تغییر قرقره بر راندمان خط، حجم کاری اپراتور یا تحویل محصول تأثیر می گذارد، اتصال خودکار انتخاب بهتری است.
در تولید با حجم بالا، قرقره های جزء به سرعت مصرف می شوند. تعویض مکرر قرقره خطر توقف مکرر را ایجاد می کند. اتصال خودکار به کاهش این وقفه های کوچک قبل از اینکه به ضررهای تولیدی بزرگ تبدیل شوند، کمک می کند.
تولید با مخلوط بالا اغلب به مواد بیشتر، فیدرهای بیشتر و تغییرات تنظیمات بیشتری نیاز دارد. یک فرآیند خودکار به اپراتورها کمک می کند تا این پیچیدگی را با اشتباهات کمتر مدیریت کنند.
اگر استفاده از خط یک هدف کلیدی عملکرد باشد، اتصال دستی ممکن است به یک نقطه ضعف تبدیل شود. اتصال خودکار از تغییر سریع تر قرقره و ریتم تولید پایدارتر پشتیبانی می کند.
در تولید چند شیفتی، ثبات اهمیت دارد. اپراتورهای مختلف ممکن است عادات دستی متفاوتی داشته باشند. تجهیزات خودکار به استاندارد کردن فرآیند کمک می کند، بنابراین کیفیت اتصال کمتر به اینکه چه کسی خط را اداره می کند، بستگی دارد.
مرحله انتخاب و مکان اغلب یکی از مهم ترین بخش های خط SMT است. اگر تامین مواد قطع شود، ماشین ممکن است صبر کند، کند شود یا متوقف شود.
اتصال دستی ممکن است یک یا دو بار مشکل جدی ایجاد نکند. اما وقتی در طول روز تکرار می شود، تاخیرهای کوچک اضافه می شود. اگر اپراتورها مجبور شوند برای آماده کردن هر قرقره با دست متوقف شوند، خط ممکن است زمان ارزشمند تولید را از دست بدهد.
راه حل تغییر خودکار قرقره به کاهش زمان لازم برای اتصال قرقره ها کمک می کند. همچنین این احتمال را کاهش می دهد که اتصال ضعیف فیدر را پس از اتمام تعویض متوقف کند.
به همین دلیل است که اتصال خودکار باید به عنوان بخشی از استراتژی تداوم تولید در نظر گرفته شود، نه تنها به عنوان خرید ماشین.
هر دو روش دستی و خودکار نیاز به کنترل فرآیند دارند. اتوماسیون ثبات را بهبود می بخشد، اما کارخانه ها هنوز به مواد صحیح، عملکرد مناسب و بررسی های منظم نیاز دارند.
زمانی که اپراتورها عجله داشته باشند یا کم آموزش باشند، اتصال دستی خطر بیشتری دارد. مسائل معمولی عبارتند از ناهماهنگی، استحکام اتصال ضعیف، جهت نادرست نوار، و فشار اتصال ناسازگار.
در صورتی که دستگاه نگهداری نشود، از عرض نوار اشتباه استفاده شود یا اپراتور مواد را به درستی بارگذاری کند، اتصال خودکار نیز ممکن است با شکست مواجه شود. اتوماسیون ریسک را کاهش می دهد، اما جایگزین نظم اولیه تولید نمی شود.
چه با استفاده از اتصال دستی و چه خودکار، کارخانه ها باید این فرآیند را استاندارد کنند. این شامل آموزش اپراتور، بررسی جهت نوار، تأیید مواد، بررسی سازگاری فیدر، و بررسی منظم توقفهای مرتبط با اتصال است.

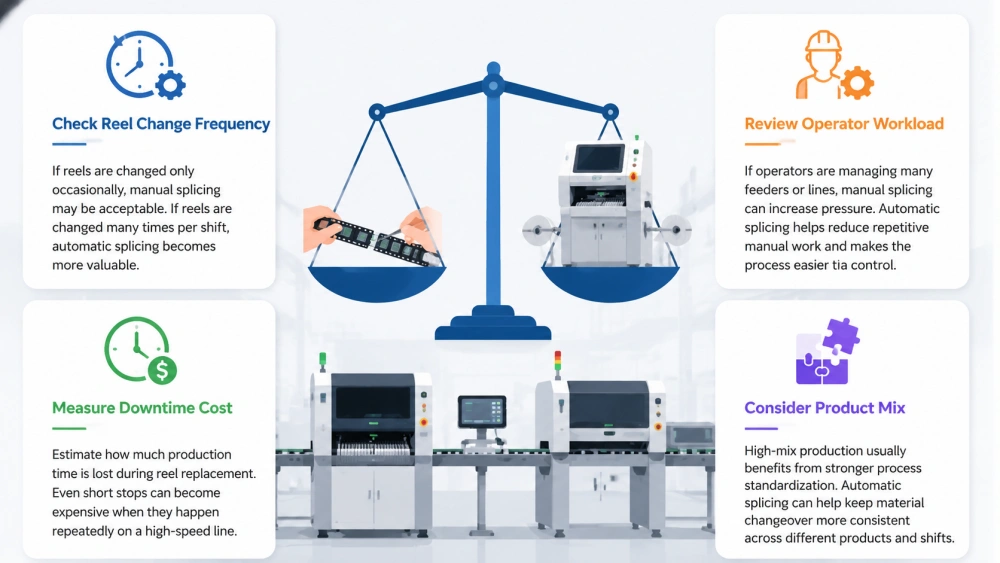

بهترین انتخاب بستگی به وضعیت تولید شما دارد. یک کارخانه باید هر دو روش را بر اساس شرایط عملیاتی واقعی، نه تنها قیمت تجهیزات، مقایسه کند.
اگر قرقره ها فقط گاهی اوقات تعویض شوند، ممکن است اتصال دستی قابل قبول باشد. اگر قرقره ها چندین بار در هر شیفت تعویض شوند، اتصال خودکار ارزشمندتر می شود.
تخمین بزنید که در طول تعویض قرقره چقدر زمان تولید از دست می رود. حتی توقف های کوتاه زمانی که به طور مکرر در یک خط پرسرعت اتفاق می افتند می توانند گران شوند.
اگر اپراتورها بسیاری از فیدرها یا خطوط را مدیریت کنند، اتصال دستی می تواند فشار را افزایش دهد. اتصال خودکار به کاهش کارهای دستی مکرر کمک می کند و کنترل فرآیند را آسان تر می کند.
تولید با مخلوط بالا معمولاً از استانداردسازی فرآیند قوی تر سود می برد. اتصال خودکار می تواند به ثابت نگه داشتن تغییر مواد در محصولات و شیفت های مختلف کمک کند.
در مقایسه اتصال خودکار و دستی SMT ، اتصال دستی برای تولید ساده، کم حجم یا حساس به بودجه مناسب است. برای شروع انعطاف پذیر و ارزان است، اما به شدت به مهارت اپراتور بستگی دارد و ممکن است تنوع بیشتری در کیفیت اتصال ایجاد کند.
اتصال خودکار برای کارخانه هایی که نیاز به تعویض قرقره سریعتر، عملکرد پایدارتر فیدر و زمان خرابی کمتر دارند، بهتر است. از کیفیت اتصال تکرارپذیر پشتیبانی می کند و به محافظت از عملکرد خط SMT کمک می کند.
اگر کارخانه شما در حال گسترش تولید، چندین شیفت کاری یا با تاخیرهای مکرر در تعویض قرقره است، راه حل تعویض خودکار قرقره معمولاً گزینه طولانی مدت قوی تری است. برای یک نمای کلی از تجهیزات اتصال و برنامه ریزی تغییر مواد، به راهنمای تعویض مواد و دستگاه SMT مراجعه کنید..
اتصال خودکار SMT معمولاً برای تولید با حجم بالا یا مخلوط بالا بهتر است زیرا سریعتر، سازگارتر و کمتر به مهارت اپراتور وابسته است. اتصال دستی همچنان می تواند برای خطوط کم حجم یا تولید آزمایشی کار کند. بهترین انتخاب به فرکانس تغییر قرقره، هزینه خرابی، حجم کاری اپراتور و الزامات پایداری فیدر بستگی دارد.
تفاوت اصلی کنترل فرآیند است. اتصال دستی نوار SMT به اپراتور بستگی دارد که نوارها را با دست برش دهد، تراز کند و به هم بپیوندد. اتصال خودکار از تجهیزات برای کنترل مراحل کلیدی مانند موقعیت یابی و اتصال استفاده می کند. این باعث می شود که نتیجه تکرار شود و به کاهش خطاها در هنگام تعویض قرقره کمک کند.
بله، اتصال خودکار میتواند زمان خرابی خط SMT را با سریعتر و مطمئنتر کردن تعویض قرقره کاهش دهد. هنگامی که قرقره ها قبل از تمام شدن مواد به طور دقیق وصل شوند، فیدر می تواند به تامین قطعات با توقف های کمتر ادامه دهد. این به ویژه برای خطوط انتخاب و مکان با سرعت بالا با مصرف مکرر قطعات ارزشمند است.
زمانی که حجم تولید کم است، تغییرات قرقره به ندرت انجام می شود یا بودجه محدود است، یک کارخانه ممکن است اتصال دستی SMT را انتخاب کند. اتصال دستی همچنین می تواند برای ساخت نمونه اولیه یا تولید آزمایشی مفید باشد. با این حال، اگر کار دستی شروع به ایجاد تاخیرهای مکرر یا تغییرات کیفیت کرد، باید اتوماسیون را در نظر گرفت.
قبل از خرید راه حل تغییر خودکار قرقره، سازگاری با عرض نوار، سازگاری فیدر، زمان چرخه، سهولت کار، گزینه های تأیید مواد، نیازهای تعمیر و نگهداری و پشتیبانی پس از فروش را بررسی کنید. دستگاه باید با حجم تولید واقعی و فرآیند تغییر مطابقت داشته باشد، نه فقط با طرح کلی خط SMT.
