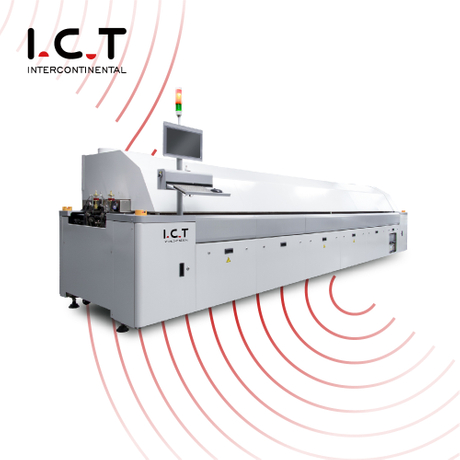

عملکرد گرمایش بی نظیر اجاق گاز خلاء سری LV سری I.C.T LV و سیستم کنترل دما مطابق با الزامات لحیم کاری های مختلف است. فرآيندها، اجاق‌هاي جاروبرقي سري LV محصولاتي با رده بالا هستند كه متعهد به همگامي با تقاضاي بازار هستند تا بهبود يابند. رقابت پذیری مشتریان. مفهوم طراحی جدید آن به طور کامل نیازهای فرآیندهای متنوع و فزاینده را برآورده می کند و با توجه به جهت آینده این صنعت، کاملا مناسب برای ارتباطات، الکترونیک خودرو، لوازم خانگی، کامپیوتر و سایر لوازم الکترونیکی مصرفی محصولات .
1. سیستم کنترل: سیستم کنترل PC + زیمنس PLC، کنترل دما دقیق و پایدارتر، نرخ پایداری دما را تضمین می کند
بیش از 99.99٪.
2. سیستم خلاء: PCB مستقیماً از ناحیه لحیم کاری وارد واحد خلاء می شود. فرآیند خلاء را شروع کنید تا فشار خلاء را کاهش دهید
100mbar-5mbar. گاز داخلی مانند منافذ و حفره ها از محل اتصال لحیم مذاب سرریز می شود که می تواند میزان خالی شدن را به کمتر کاهش دهد.
از 2 درصد
3. سیستم هوای گرم: ماژول گرمایش درجه یک، بهترین طراحی فاصله منطقه دما باعث یکنواختی دمای مطلوب و تکرار می شود.
استفاده موثر و راندمان جبران حرارتی، کمتر از 20 دقیقه از دقت کنترل دما ± 1 ℃ محیط نیاز دارد.
دما تا یک تثبیت دما
4. نرم افزار مانیتورینگ: رابط ویندوز، سوئیچ آنلاین رایگان سنتی و ساده شده چینی و انگلیسی و رمز عبور اپراتور
مدیریت، کارکرد آسان. سوابق عملیات، توابع اندازه گیری و تحلیل منحنی دما، شبیه سازی مجازی، خطا
خود تشخیصی، نظارت بر فرآیند، تولید و ذخیره خودکار اسناد کنترل فرآیند، نمایش پویا حمل و نقل بستر.
از صفر تا 240 درجه سانتیگراد به دلیل انتقال حرارت بهینه
هر محصولی در فرآیند تولید الزامات خاص خود را دارد. انتقال حرارت بهینه در کل فرآیند لحیم کاری اساس است
بهترین نتایج ممکن
سری LV مناطق پیش گرمایش قابل کنترلی را ارائه می دهد که در آن PCB شما از قبل گرم شده و برای فرآیند لحیم کاری واقعی آماده می شود.
مناطق جداگانه را می توان به طور مستقل از یکدیگر از طریق فرکانس فن کنترل کرد و بهترین فرآیندهای ممکن را تضمین کرد.
سری LV مجهز به صفحات نازل مخصوص برای انتقال حرارت بهینه با استفاده از جریان هوای یکنواخت روی PCBها است. سرعت جریان در
مناطق حرارتی بالا و پایین را می توان به طور جداگانه کنترل کرد و اطمینان حاصل کرد که PCB شما گرم شده است.
پروفایل زین
این جزء به دمای حداقل 240 درجه سانتیگراد می رسد
لحیم کاری با استفاده از پروفیل زین، تخته به تدریج در خط گرم می شود
با محدوده دمایی از پیش تعریف شده و جداگانه. حتی اجزا
با توده های حرارتی متفاوت به طور همگن گرم می شوند و
اختلاف دما به حداقل رسیده است
نمایه خطی
با مشخصات خطی، جزء به صورت پله ای گرم نمی شود
در حین لحیم کاری، در واقع در امتداد یکسان گرم می شود
گرادیان دمایی خطی پروفیل های خطی می توانند زمان چرخه را کاهش دهند
و می تواند به کاهش خطاهای لحیم کاری مانند سنگ قبر کمک کند
سیستم گرمایش
＜مناطق گرمایش قابل تنظیم جداگانه
＜پروفایل دمایی قابل تکرار
＜پایداری فرآیند فوق العاده با کوچکترین ΔT ممکن
＜ورودی حرارت همگن روی کل PCB به لطف نازل های طراحی شده ویژه
＜تلاش کم برای نگهداری
| I.C.T-LV733 | I.C.T-LV733N | |
| ابعاد و وزن | ||
| Dimensions | 7000*1430*1530 میلی متر | |
| منطقه مورد نیاز | 10.05 متر مربع | |
| وزن | حدود 3200 کیلوگرم | حدود 3300 کیلوگرم |
| بار در واحد سطح 400 کیلوگرم بر متر مربع | 400 کیلوگرم بر متر مربع | |
| گرمایش محفظه فرآیند | ||
| طول مناطق گرمایشی | 3730 میلی متر | |
| تعداد مناطق پیش گرمایش | 7 | |
| طول مناطق پیش گرمایش | 2675 میلی متر | |
| تعداد مناطق اوج | 3 | |
| زمان گرم کردن | حدود 20 دقیقه | |
| منطقه خلاء | ||
| حداکثر فشار را خلاء کنید | 0.1-12 کیلو در پاس | |
| جریان پمپ خلاء | 1500 در دقیقه | |
| زمان کاهش فشار | ≦10S | |
| زمان محصول | ≧40S | |
| منطقه خنک کننده | ||
| تعداد مناطق خنک کننده | 3 (بالا 3/پایین 3) | |
| طول مناطق خنک کننده | 1460 میلی متر | |
| نوار نقاله | ||
| سطح حمل و نقل | 900 ± 20 میلی متر | |
| عرض PCB | L500 - W400mm | |
| کنترل نوار نقاله | کنترل 3 مرحله ای مستقل | |
| شماره نوار نقاله | 1 | |
| سرعت نوار نقاله قابل تنظیم | 300 - 1800 میلی متر در دقیقه | |
| رابط ها | ||
| تایپ کنید | SMEMA | |
| تامین ولتاژ | سیستم 5 سیم 3P,N,PE 380 VAC ± 5 % 50 هرتز سایر ولتاژها در صورت درخواست | |
| بار متصل | 65 کیلو وات | |
| ظرفیت عملیاتی | 16 کیلو وات | |
| از آنجایی که بازده عملیاتی به تنظیمات پارامترهای فرآیند بستگی دارد، مقادیر به دست آمده در واقع می توانند با مقادیر نشان داده شده در اینجا متفاوت باشند. | ||
