S10
I.C.T
| مقدار: | |
|---|---|

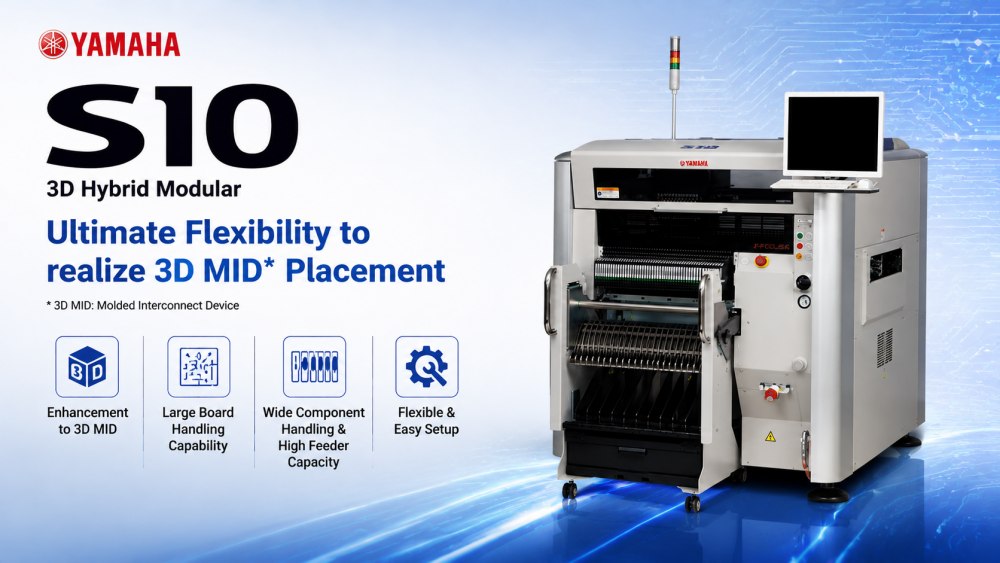

یاماها S10 یک تراشه ماژولار هیبریدی سه بعدی است که برای تولید مونتاژ PCB مدرن طراحی شده است. این عملکرد در محل قرارگیری با سرعت بالا و در عین حال پشتیبانی از طیف گسترده ای از قطعات الکترونیکی را ارائه می دهد. این سیستم برای سازندگانی ساخته شده است که به انعطاف پذیری، دقت و ادغام خط SMT مقیاس پذیر نیاز دارند.
با ساختار ماژولار خود، S10 می تواند به راحتی با نیازهای مختلف تولید مانند بردهای LED، لوازم الکترونیکی مصرفی، بردهای کنترل صنعتی و محصولات ارتباطی سازگار شود. همچنین از هندلینگ PCB بزرگ و ظرفیت فیدر بالا پشتیبانی می کند که آن را برای محیط های تولید با مخلوط بالا و حجم متوسط مناسب می کند. این دستگاه به کارخانه ها کمک می کند تا راندمان را بهبود بخشند، کار دستی را کاهش دهند و کیفیت خروجی پایدار را حفظ کنند.
S10 از فناوری نصب پیشرفته سه بعدی هیبریدی برای بهبود انعطاف پذیری در محل استفاده می کند. از ساختارهای پیچیده PCB از جمله برنامه های کاربردی MID پشتیبانی می کند. این سیستم موقعیت پایدار و دقیق قطعات را حتی در طرحهای تخته چند لایه تضمین میکند و به تولیدکنندگان کمک میکند تا به قابلیت اطمینان محصول بالاتری دست یابند.
این دستگاه از پردازش PCB بزرگ با سازگاری با نوار نقاله قوی پشتیبانی می کند. این می تواند اندازه های مختلف تخته را بدون کاهش کارایی قرار دادن به آرامی اداره کند. این باعث می شود که آن را برای پانل های LED، بردهای قدرت و بردهای کنترل صنعتی که به بسترهای بزرگتر نیاز دارند، مناسب باشد.

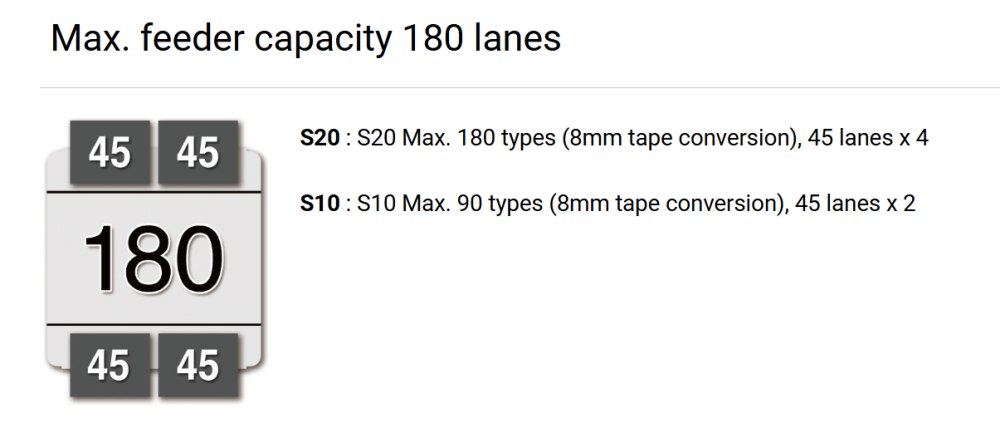

S10 با قابلیت انبساط فیدر قوی طراحی شده است که از چندین نوع جزء در یک راه اندازی پشتیبانی می کند. زمان تغییر را کاهش می دهد و راندمان تولید مداوم را بهبود می بخشد. این ساختار برای محیط های تولیدی با ترکیب بالا ایده آل است.
این سیستم عملکردهای راه اندازی هوشمند را ادغام می کند که تغییرات تولید را ساده می کند. اپراتورها می توانند پارامترها را به سرعت تنظیم کنند، زمان خرابی را کاهش دهند و انعطاف پذیری خط را بهبود بخشند. این به کارخانه ها کمک می کند تا سریعتر به سفارشات تولید فوری پاسخ دهند.
| مشخصات
| اندازه برد S10 | S20 | |
|---|---|---|
| (با بافر استفاده نشده) | حداقل L50 x W30mm تا حداکثر. L1,330 x W510mm (استاندارد L955) | حداقل L50 x W30mm تا حداکثر. L1,830 x W510mm (استاندارد L1,455) |
| اندازه برد (با استفاده از بافر ورودی یا خروجی) | حداقل L50 x W30mm تا حداکثر. L420 x W510mm | - |
| اندازه برد (با استفاده از بافرهای ورودی و خروجی) | حداقل L50 x W30mm تا حداکثر. L330 x W510mm | حداقل L50 x W30mm تا حداکثر. L540 x W510mm |
| ضخامت | 0.4 - 4.8 میلی متر | 0.4 - 4.8 میلی متر |
| برد جهت جریان برد | از چپ به راست (Std) | از چپ به راست (Std) |
| سرعت انتقال برد | حداکثر 900 میلی متر در ثانیه | حداکثر 900 میلی متر در ثانیه |
| سرعت قرارگیری (12 سر + 2 تتا) انتخابی. شرط | 0.08 ثانیه/CHIP (45000 CPH) | 0.08 ثانیه/CHIP (45000 CPH) |
| دقت جایگذاری A (μ+3σ) | تراشه +/-0.040 میلی متر | تراشه +/-0.040 میلی متر |
| دقت قرارگیری B (μ+3σ) | آی سی +/-0.025 میلی متر | آی سی +/-0.025 میلی متر |
| زاویه قرارگیری | +/-180 درجه | +/-180 درجه |
| کنترل محور Z / کنترل محور تتا | سروو موتور AC | سروو موتور AC |
| ارتفاع مؤلفه | حداکثر 30 میلی متر * 1 (قطعات از قبل قرار داده شده: حداکثر 25 میلی متر) | حداکثر 30 میلی متر * 1 (قطعات از قبل قرار داده شده: حداکثر 25 میلی متر) |
| اجزای قابل اجرا | 0201mm – 120x90mm، BGA، CSP، کانکتور و غیره (استاندارد 01005 -) | 0201mm – 120x90mm، BGA، CSP، کانکتور و غیره (استاندارد 01005 -) |
| بسته مؤلفه | 8 - نوار 56 میلی متری (فیدرهای F1/F2)، نوار 8 تا 88 میلی متری (فیدرهای برقی F3)، چوب، سینی | 8 - نوار 56 میلی متری (فیدرهای F1/F2)، نوار 8 تا 88 میلی متری (فیدرهای برقی F3)، چوب، سینی |
| بررسی اشکالات | چک خلاء و بررسی بینایی | چک خلاء و بررسی بینایی |
| زبان صفحه نمایش | انگلیسی، چینی، کره ای، ژاپنی | انگلیسی، چینی، کره ای، ژاپنی |
| موقعیت | واحد دستگیره تخته، مرجع جلو، تنظیم عرض نوار نقاله خودکار | واحد دستگیره تخته، مرجع جلو، تنظیم عرض نوار نقاله خودکار |
| تابلو انواع مؤلفه | حداکثر 90 نوع (نوار 8 میلی متر)، 45 خط در 2 | حداکثر 180 نوع (نوار 8 میلی متر)، 45 خط در 4 |
| ارتفاع انتقال | 900 +/- 20 میلی متر | 900 +/- 20 میلی متر |
| ابعاد دستگاه، وزن | L1250xD1750xH1420mm، تقریبا. 1200 کیلوگرم | L1750xD1750xH1420mm، تقریبا 1500 کیلوگرم |
| لیست تجهیزات خط SMT
S10 را می توان در یک خط تولید کامل SMT از جمله چاپگر خمیر لحیم کاری، سیستم بازرسی SPI، ماشین آلات انتخاب و مکان، اجاق مجدد، بازرسی AOI و سیستم های جابجایی PCB ادغام کرد. ICT راه حل کاملی را ارائه می دهد که طراحی طرح، نصب، آموزش و پشتیبانی پس از فروش را پوشش می دهد.
این به تولیدکنندگان کمک می کند تا یک خط تولید SMT پایدار، کارآمد و کاملاً خودکار بسازند. این مناسب برای کارخانه های الکترونیکی تولید کننده لوازم الکترونیکی مصرفی، الکترونیک خودرو، محصولات LED و سیستم های کنترل صنعتی است. راه حل کامل، نرخ بازده بالا و کیفیت محصول ثابت را تضمین می کند.
| ویدئوی موفقیت مشتری
ICT با موفقیت یک خط تولید SMT تمام اتوماتیک را به مشتری در قزاقستان برای تولید منبع تغذیه تحویل داد. خط کامل شامل لودر SMT، چاپگر تمام اتوماتیک، دستگاه قرار دادن SMT، کوره جریان مجدد، نوار نقاله SMT و سیستم AOI آفلاین بود.
مهندسان ما اندی و بیلی برای نصب و پشتیبانی آموزشی به کارخانه مشتری سفر کردند. آنها تیم را از طریق راهاندازی ماشین، اشکالزدایی تولید و آموزش اپراتور راهنمایی کردند تا از راهاندازی روان تولید اطمینان حاصل کنند.
مشتری پس از راه اندازی و تایید عملکرد پایدار کل خط SMT، تولید انبوه را با موفقیت آغاز کرد.
| خدمات و پشتیبانی آموزشی
ICT خدمات کامل چرخه حیات را برای ماشین های SMT یاماها از جمله نصب، پشتیبانی برنامه نویسی، آموزش اپراتور و کمک فنی از راه دور ارائه می دهد. تیم مهندسی ما در خارج از کشور پاسخ سریع برای هر گونه مشکل تولید را تضمین می کند.
ما همچنین از برنامه ریزی طرح بندی خط SMT، بهینه سازی فرآیند و بهبود کارایی تولید پشتیبانی می کنیم. آموزش عملیات، تعمیر و نگهداری و عیب یابی اساسی را پوشش می دهد و به مشتریان کمک می کند تا توانایی تولید مستقل را به سرعت ایجاد کنند.
| بازخورد مشتری
مشتریان از عملکرد پایدار و عملکرد آسان دستگاههای Yamaha S10 SMT قدردانی میکنند. آنها همچنین برای مهندسین ICT برای نصب و پشتیبانی آموزشی حرفه ای ارزش قائل هستند. زمان پاسخگویی سریع و راهنمایی فنی واضح به مشتریان کمک می کند تا تولید را بدون مشکل شروع کنند.
بسیاری از مشتریان کیفیت خوب ماشین، بسته بندی قابل اعتماد و عملکرد طولانی مدت پایدار را برجسته می کنند. ترکیبی از قابلیت اطمینان تجهیزات و پشتیبانی خدمات جهانی باعث ایجاد اعتماد قوی در همکاری طولانی مدت می شود.
| گواهینامه ها و استانداردها
همه راه حل های یکپارچه سازی تجهیزات ICT SMT تحت استانداردهای سختگیرانه بین المللی تولید می شوند. ما دارای گواهینامه CE، انطباق با RoHS، گواهینامه سیستم مدیریت کیفیت ISO9001 و چندین اختراع فنی هستیم.
این گواهینامه ها کیفیت پایدار دستگاه، عملکرد ایمن و انطباق با الزامات تولید الکترونیک جهانی را تضمین می کند.
| درباره شرکت و کارخانه ICT
ICT یک ارائه دهنده راه حل کارخانه SMT حرفه ای با قابلیت تحقیق و توسعه قوی، تولید و خدمات جهانی است. ما یک تیم مهندسی و تولید بزرگ داریم که در بیش از 80 کشور در سراسر جهان به مشتریان خدمات ارائه می دهد.
کارخانه ما از فرآیندهای بازرسی کیفیت دقیق از کنترل مواد خام تا آزمایش نهایی ماشین پیروی می کند. با نوآوری مستمر و رشد سریع کسب و کار، ما از بیش از 1700 مشتری در سراسر جهان در صنایعی مانند الکترونیک خودرو، LED، الکترونیک مصرفی و کنترل صنعتی پشتیبانی می کنیم.
ما متعهد به ارائه راه حل های تولید SMT پایدار، کارآمد و هوشمند برای تولید کنندگان جهانی هستیم.
