T550+IR4+Convryor
I.C.T
smt pcb metal coating machines
| مقدار: | |
|---|---|
| دستگاه پوشش دیجیتال دوبل ICT PCB
دستگاه پوشش دیجیتال دوبل ICT PCB به محافظت ساده و کارآمد PCBA با کنترل دیجیتال دوگانه منجر می شود. برنامه نویسی آسان و تغییرات سریع خط را برای نتایج برتر ارائه می دهد. این دستگاه پوشش دهنده برای smt برای PCB led از بردهای 50x50 تا 450x460mm با حرکات X=450mm، Y=450mm، Z=100mm پشتیبانی می کند. اپراتورها هر مسیری را طراحی می کنند. رابط مسیرها را به وضوح نشان می دهد. انعکاس چند تخته، آرایه یا کپی نیاز به یک ویرایش دارد. ردیابی خودکار خروجی، زمان، معیارها را نمایش می دهد. دستگاه روکش دیجیتال دوبل PCB که در قدرت درایو، کنترل های صنعتی، LED، خودرو، ارتباطات، دستگاه های مصرف کننده، زمینه های نظامی، پزشکی استفاده می شود، نیازها را با بهره وری بالا برآورده می کند. ضایعات را کاهش می دهد، ایمنی را از طریق پرده های هوا افزایش می دهد، در خطوط SMT ادغام می شود.
| ویژگی
سیستم انتقال
سیستم انتقال در دستگاه روکش دیجیتال دوبل PCB از پلت فرم با استحکام بالا برای پایداری استفاده می کند. سروو موتورها/درایورهای وارداتی برق را تضمین می کنند. ریل Servo-slide تکرارپذیری/دقت X/Y/Z را می دهد. پوشش گرد و غبار از پیچ / ریل محافظت می کند و تعمیر و نگهداری را آسان می کند. زنجیره مخازن خطوط لوله را به طور منظم مسیر می دهند. این باعث کاهش زمان خرابی، پشتیبانی از اجراهای 24/7، کاهش هزینه ها می شود. در دستگاه پوشش دهی برای smt برای led pcb، لایه های یکنواخت را امکان پذیر می کند و بازده را 15٪ افزایش می دهد. قابل اعتماد در تنظیمات سخت.
سیستم حمل و نقل
سیستم حمل و نقل دستگاه روکش دیجیتال دوبل PCB دارای زنجیره منحصر به فرد برای جلوگیری از چسبندگی است. موتور سرعت / توقف را دقیقاً کنترل می کند. گیره سیلندر تخته ها را محکم می کند. عرض ریل نیمه خودکار به ورود/خروج کمک می کند. زنجیر/پروفیل های تقویت شده بارهای سنگین را بدون تغییر شکل تحمل می کنند. افزایش 25 درصدی، کاهش عیوب. اتصال با لودر / تخلیه کننده در دستگاه پوشش دهنده برای smt برای led pcb. تغییرات بدون ابزار، بدون مربا برای ترکیب بالا. سنسورهای ایمنی تصادفات صفر را تضمین می کنند.
سیستم پوشش
سیستم کنترل دستگاه روکش دیجیتال دوبل PCB دارای طرح/برچسب های منطقی برای بررسی آسان است. سرووهای با دقت بالا عملکرد پایدار را تضمین می کنند. خنک کننده همرفت از مشکلات گرما جلوگیری می کند. حالت PC-board قابلیت اطمینان را افزایش می دهد. نظارت زمان واقعی MES را ادغام می کند. خطاهای کمتر از 0.5٪ در توزیع دستگاه پوشش برای smt برای PCB led را کاهش می دهد. عیب یابی از راه دور زمان را کاهش می دهد. مختصات لامپ/شیر برای IP67. 20 درصد در مصرف برق صرفه جویی می کند.
سیستم کنترل
سیستم اپراتور در دستگاه روکش دیجیتال دوبل PCB در کمتر از 10 دقیقه برنامه‌ریزی می‌کند، در ویندوز 10 کمتر از 2 دقیقه تغییر می‌کند. نرم‌افزار به مبتدیان آموزش/پیمایش می‌دهد. نمای زمان واقعی مسیر ساده می شود. CCD اختیاری برای دقت. پلت فرم قابل تنظیم خستگی را 30٪ کاهش می دهد. آموزش را به یک شیفت در توزیع دستگاه پوشش برای smt برای pcb led کوتاه می کند. چند زبانه، آموزش برای استفاده جهانی. صفحه لمسی خطاها را به حداقل می رساند.
سیستم اپراتور
ویژگی های کلی دستگاه روکش دیجیتال دوبل PCB: تنظیم کننده دقیق / گیج دیجیتال برای اسپری. پانل انسانی کار را تسریع می کند. ریل های سخت شده/نوارهای ضد زنگ بیش از 50000 ساعت دوام می آورند. تنظیمات درایوهای تسمه دروازه فولادی در مقابل ارتعاشات مقاومت می کند. پرده های هوا 40 درصد هوا را بهبود می بخشند. مسیرهای نامحدود/پیش نمایش بصری. ابزارهای چندگانه 70 درصد در راه اندازی صرفه جویی می کنند. ثبت خودکار OEE. همه کاره برای دقت در پخش دستگاه پوشش برای smt برای pcb led.
سیستم پوشش پیشرفته دو سوپاپ
سیستم شیر در دستگاه روکش دیجیتال دوبل PCB از شیرهای دوگانه برای سناریوهای پیچیده استفاده می کند. تعویض مدولار <2 دقیقه. H-808 نقاط ریز (کمتر از 50 میکرون) را برای قطعات LED/اسپری کم اتمیزه می کند. فن های H-818 200 میلی متر با سرعت 500 میلی متر بر ثانیه برای خودرو. H-828 با ضخامت 10ml/min برای قدرت جریان دارد. شیب 360 درجه/45 درجه محور U به سایه ها دسترسی دارد. لامپ UV تأیید می کند. CCD ± 0.05 میلی متر. ضایعات 20-30 درصد کاهش می یابد، VOC کم. IP67 در دستگاه پوشش دهنده برای smt برای pcb led.
| مشخصات
| دستگاه های پوشش انتخابی انتخابی | ||||
| مدل | ICT-T550 | ICT-T550U | ICT-T600 | ICT-T650 |
| تعداد دریچه ها | 2 (شیر اتمیزه کردن 1 سر، شیر دقیق 1 سر) | 2 (شیر اتمیزه کردن 1 سر، شیر دقیق 1 سر) | 2 (شیر اتمیزه کردن 2 سر) | 4 (شیر اتمیزه 2 سر، شیر دقیق 2 سر) |
| روش کنترل | PC + کارت کنترل حرکت | |||
| تعداد دوک ها | X ، Y ، Z | X ، Y ، Z ، U | X ، Y ، Z | X ، Y ، Z |
| اندازه PCB | 50*50 ~ 450*460mm | |||
| درایو اسپیندل | سروو موتور + ماژول بال اسکرو وارداتی | |||
| تمیز کردن اتوماتیک شیرها | با مخزن فشار 5L | |||
| منبع تغذیه | AC 220V±10٪، 50/60HZ، 2.2KW | |||
| بعد | L910*W1600*H1700mm | |||
| وزن خالص | 1000 کیلوگرم | |||

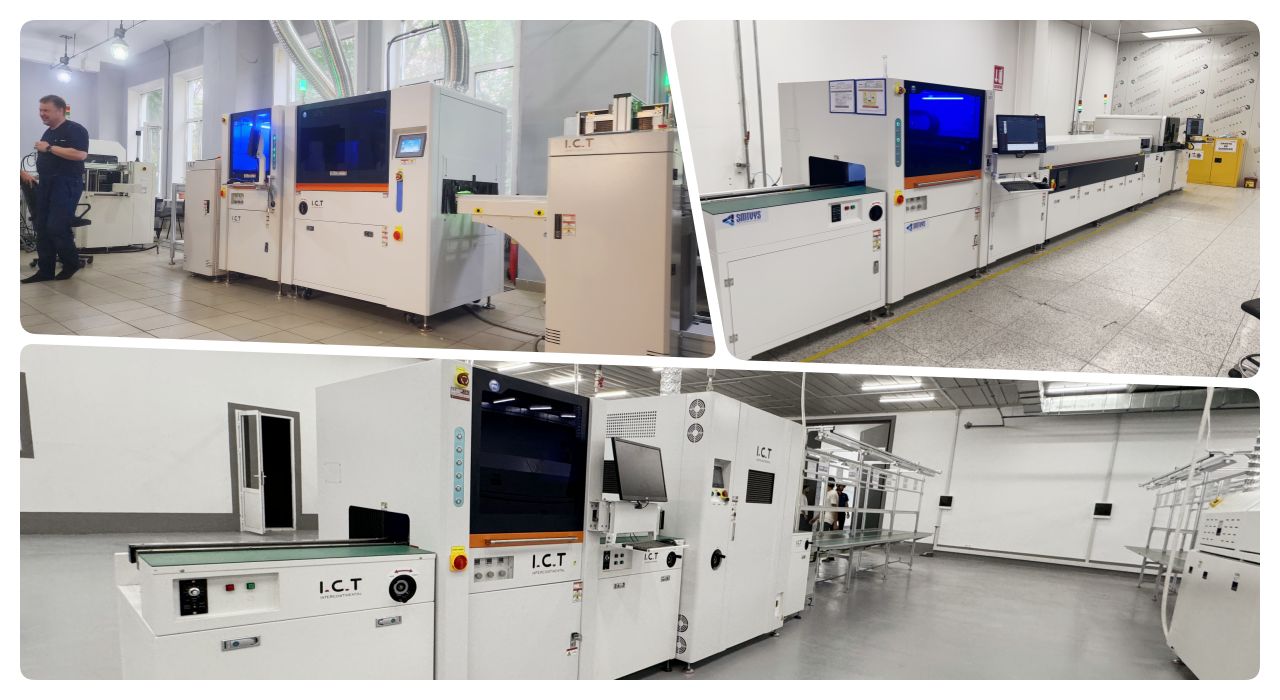

| پوشش لیست تجهیزات خط
خط پوشش PCBA ما ابزارهای پیشرفته ای را برای محافظت از برد مدار کارآمد و دقیق ارائه می دهد. خط پوشش کاملاً خودکار شامل یک دستگاه پوشش انتخابی برای کاربرد دقیق، یک کوره پخت برای پرداخت های بادوام، AOI برای بررسی کیفیت، بالابر و باله برای حمل صاف و یک سیستم نوار نقاله برای تولید بدون درز است.
این خط پوشش PCBA با کیفیت بالا عملکرد پایدار، پوشش قابل اعتماد ضد گرد و غبار، ضد آب و ضد انفجار را تضمین می کند و نیازهای مختلف صنعت را برآورده می کند. با طراحی های مدولار و پشتیبانی جهانی از ICT، بهره وری را برای وظایف پوشش محافظ افزایش می دهد.
| نام محصول | هدف در خط پوشش PCBA |
|---|---|
برای محافظت در برابر گرد و غبار، ضد آب و ضد انفجار، پوشش های محافظ دقیقی را روی بردهای مدار اعمال می کند. | |
پوشش ها را با نور مادون قرمز یا UV سفت می کند و محافظت بادوام و قوی را تضمین می کند. | |
برای پردازش کارآمد، بردهای مدار را به آرامی از طریق خط پوشش منتقل می کند. | |
PCB را برای خط تولید تهیه و ذخیره می کند و ورودی و خروجی صاف را تضمین می کند. | |
| پوشش منسجم AOI | کیفیت پوشش را بازرسی می کند و عیوب را برای اطمینان از استانداردهای بالا تشخیص می دهد. |
| ویدئوی موفقیت مشتری
در این ویدیو مهندس ما از داشبورد ساز اروپایی بازدید می کند. آنها خط کامل را با دستگاه پوشش دیجیتال دوبل PCB، لودر، اجاق UV، تخلیه کننده، لحیم کاری موج، AOI دریافت کردند. او نصب می کند، برای عملکرد اشکال زدایی می کند. عملیات/نگهداری قطار. آزمایش‌ها مشکلات را حل می‌کنند، برای بازدهی 25 درصد تنظیم کنید. شروع بدون نقص توزیع دقیق، بررسی اشعه ماوراء بنفش، ادغام در توزیع دستگاه پوشش برای smt برای PCB led برای خودرو را نشان می دهد.
| خدمات و آموزش
ICT دستگاه پوشش دیجیتال دوبل PCB را نصب/راه اندازی/نگهداری می کند. برنامه های آموزشی عملی بهینه سازی/نگهداری UV-در محل/مجازی. 24/7 از راه دور از طریق AR. قطعات جهانی <48 ساعت. ممیزی ها برای توزیع دستگاه پوشش برای smt برای PCB led بهینه شده است. دوره های تکمیلی گواهی می دهند. مواد جدید را ارتقا می دهد. خطر صفر، کمتر از 1٪ زمان خرابی، تضمین بازگشت سرمایه. مشارکت 72 کشور
| آنچه مشتریان می گویند
مشتریان راه‌اندازی/رفع سریع UV مهندس را در اروپا تحسین می‌کنند. یکنواخت دستگاه روکش دیجیتال دوبل PCB روی داشبورد، بازده 99.9٪. بسته بندی از حمل و نقل جان سالم به در می برد. پاسخ های <12 ساعت از توقف جلوگیری می کند. کاهش مدولاریت 80٪ تغییر می کند، توان عملیاتی را افزایش می دهد. رهبر می‌گوید: «بهترین دستگاه پوشش‌دهی برای smt برای led pcb—قابل اعتماد». عمر را در ارتعاشات افزایش می دهد.
| گواهینامه ها و استانداردها
دستگاه پوشش دیجیتال دوبل PCB مطابق با CE، RoHS، ISO9001 است. ثبت اختراع دریچه ها / ویرایش. سوزاندن 72 ساعت، آزمایش، اعتبار سنجی. IPC-A-610، قابلیت ردیابی. ممیزی کمتر از 0.1٪ نقص. ایمن و پایدار را برای توزیع دستگاه پوشش برای smt برای PCB LED در خودرو/پزشکی تضمین می کند. خطرات را کاهش می دهد.
| درباره شرکت و کارخانه ICT
تحقیق و توسعه/تولید ICT 12000 متر مربع از سال 2012. 89 کارمند/20 مهندس، 30 میلیون دلار، 8 شعبه. بیش از 1600 مشتری/72 کشور، 0-1 راه حل SMT. فرآیندهای ISO، بازرسی 100٪، اتاق تمیز. جهانی شدن/بومی سازی برای حمایت. ارزش متقاطع، 98% آپتایم در دستگاه پوشش دهی برای smt برای pcb led.
