ICT-510
I.C.T
PCB Laser Marking
| مقدار: | |
|---|---|
| راه حل قابل اعتماد لیزر فیبر 30 واتی برای ردیابی PCB
دستگاه مارک لیزر فیبر 30 وات در صنعت PCB برای ایجاد علائم بادوام و غیر تماسی مانند بارکد، کد QR، متن و گرافیک برجسته است. این دستگاه که به طور خاص برای تولید SMT طراحی شده است، به دقت 0.05 ± میلی متر می رسد و بسته به مدل، اندازه های PCB تا 510×460 میلی متر را کنترل می کند. طول موج 1064 نانومتری آن بر روی سطوح مس، آلومینیوم و فلز برتری دارد و علائم تیز و ماندگاری ایجاد می کند که در برابر محو شدن یا سایش مقاومت می کنند. این سیستم از اتصال آنلاین بیوقفه به خطوط مونتاژ و پلتفرمهای MES پشتیبانی میکند و امکان تبادل اطلاعات در زمان واقعی و ردیابی کامل محصول را فراهم میکند. بدون نیاز به جوهر، برچسب یا حلال، هزینه های عملیاتی را کاهش می دهد و نگرانی های زیست محیطی را از بین می برد. این دستگاه که در اندازه های مختلف (ICT-400 تا 510L) موجود است، انتخاب های انعطاف پذیری را برای نیازهای مختلف تولید ارائه می دهد و در عین حال پایداری بالا و سرعت تا 7000 میلی متر بر ثانیه را حفظ می کند. تولیدکنندگان کیفیت و قابلیت ردیابی ثابتی را در طول دوره های با حجم بالا به دست می آورند.
| نشان
سیستم رانندگی قوی برای عملکرد روان
سیستم رانندگی از یک طرح تعلیق پل قوسی ترکیب شده با پیچ های توپی با کیفیت بالا و راهنماهای خطی از مارک های معتبر مانند TBI و HIWIN استفاده می کند. دو سروو موتور مستقل با دقت بالا، محورهای X و Y را کنترل می کنند و موقعیت دقیق را حتی تحت بارهای سنگین ارائه می دهند. زنجیر مخزن بسته انعطافپذیر همراه با پروفیلهای پشتیبانی، حرکت را در طول ساعات طولانی کار بدون لرزش نگه میدارد. یک پوشش گرد و غبار طراحی شده خاص از اجزای داخلی محافظت می کند و به طور قابل توجهی زمان تمیز کردن و هزینه های تعمیر را کاهش می دهد. این مهندسی متفکر تضمین می کند که دستگاه مارک لیزر فیبر 30 وات به طور پیوسته در محیط های SMT شلوغ کار می کند و به اپراتورها در نتایج ثابت و کاهش زمان خرابی اطمینان می دهد.
سیستم علامت گذاری دقیق متناسب با نیازهای شما
این سیستم به شما امکان می دهد لیزر ایده آل را بر اساس مواد و کاربرد دقیق خود انتخاب کنید، با گزینه فیبر 30 واتی که بر روی فلزات و آثار رسانا می درخشد. منبع لیزر طول موج پایدار، کیفیت پرتو بالا و طول عمر طولانی را برای سالها خدمات قابل اعتماد حفظ می کند. کالیبراسیون کارخانه نیاز به تنظیمات فوکوس دستی را از بین می برد، در حالی که محور Z به طور خودکار حرکت می کند تا با ارتفاع برد مطابقت داشته باشد. روش های خنک کننده مناسب با نوع لیزر مطابقت دارد و از گرم شدن بیش از حد در طول استفاده مداوم جلوگیری می کند. گزینه های تحویل پرتوهای متعدد، طرح های چالش برانگیز PCB را کنترل می کنند، و اطمینان حاصل می کنند که هر علامت واضح و یکنواخت است. به طور کلی، سیستم علامت گذاری عملکرد حرفه ای را ارائه می دهد که الزامات قابل ردیابی را در تولید الکترونیک مدرن برآورده می کند.
سیستم حمل و نقل پایدار و ملایم
بخش حمل و نقل دارای یک مکانیزم چرخشی داخلی در مدل های انتخابی است که علامت گذاری دو طرفه را در یک پاس برای تخته های پیچیده حل می کند. ریل های راهنمای قطعه بندی شده مجهز به تسمه های ایمن ESD از PCB های حساس در برابر آسیب های ساکن محافظت می کند. تسمههای سنکرون با استحکام بالا امکان تنظیم سرعت را برای مطابقت با سرعت خط فراهم میکنند، در حالی که دستگاههای کششی اختصاصی تسمهها را همیشه محکم و در یک راستا نگه میدارند. تنظیم عرض همزمان از پیچهای توپی و شفتهای سفت استفاده میکند تا موازیسازی کامل جلو به عقب را تضمین کند و از انحراف یا گیر کردن تخته جلوگیری کند. بافل سیلندر تنظیم دقیق موقعیت را برای توقف دقیق ارائه می دهد. این عناصر با هم یک جریان صاف و محافظ ایجاد می کنند که تولید را بدون وقفه یا خطرات کیفی در حرکت نگه می دارد.
سیستم کنترل قابل اعتماد ساخته شده برای صنعت
طرح کنترل از یک طراحی تمیز و منطقی با برچسب گذاری واضح پیروی می کند که بازرسی و خدمات را برای تکنسین ها ساده می کند. درایوها و موتورهای سروو با دقت بالا حرکت ثابت و بدون لرزش را در سراسر منطقه کار ارائه می دهند. خنککننده همرفت هوای متفکرانه، الکترونیک را در دمای ایمن نگه میدارد حتی در طول شیفتهای طولانی. برد کنترل یکپارچه داخلی ICT با حداقل پیچیدگی سیم کشی و عیب یابی آسان به طور پایدار اجرا می شود. سوئیچ اختصاصی حفاظت از نشتی یک لایه ایمنی اضافی اضافه می کند و کل سیستم با استانداردهای بین المللی CE و UL مطابقت دارد. این تنظیم قابل اعتماد تضمین می کند که دستگاه مارک لیزر فیبر 30 وات به طور ایمن و قابل پیش بینی در شرایط کارخانه در دنیای واقعی کار می کند.
رابط کاربر پسند اپراتور
اپراتورها از رابط بصری و گام به گام که به حداقل زمان آموزش نیاز دارد، قدردانی می کنند. پلتفرم مبتنی بر ویندوز برنامه های شغلی متعددی را ذخیره می کند و امکان تغییر سریع محصول را با یک کلیک فراهم می کند. اسکن فول فریم پازل های هم ترازی را مستقیماً روی صفحه نمایش می دهد تا تنظیمات برنامه ریزی سریع انجام شود. راهاندازی دوربین کواکسیال نیاز به روالهای کالیبراسیون جداگانه را از بین میبرد و در دقیقههای راهاندازی با ارزش صرفهجویی میکند. پورت های پروتکل داخلی MES اتصالات استاندارد یا سفارشی را به سیستم های کارخانه برای جریان خودکار داده ها امکان پذیر می کند. این ویژگیهای عملی عملکرد روزانه را کارآمد میکند، خطاهای اپراتور را کاهش میدهد و از یکپارچگی روان در جریانهای کاری SMT موجود پشتیبانی میکند.
| مشخصات
| پارامتر | I.CT-400 | I.CT-460 | I.CT-510 | I.CT-510L |
|---|---|---|---|---|
| حداکثر اندازه PCB | 380 × 380 میلی متر | 510 × 450 میلی متر | 510 × 400 میلی متر | 510 × 460 میلی متر |
| محدوده علامت گذاری | 280 × 380 میلی متر | 460 × 450 میلی متر | 430 × 400 میلی متر | 510 × 460 میلی متر |
| عملکرد چرخش PCB | بله (بالغ داخلی) | بله (بالغ داخلی) | هیچ | هیچ |
| ابعاد ماشین | 835 × 1488 × 1566 میلی متر | 974 × 1528 × 1616 میلی متر | 1054 × 1568 × 1523 میلی متر | 1054 × 1470 × 1523 میلی متر |
| وزن دستگاه | 700 کیلوگرم | 800 کیلوگرم | 750 کیلوگرم | 800 کیلوگرم |
| دقت علامت گذاری | 0.05 ± میلی متر (برای همه یکسان) | 0.05 ± میلی متر (برای همه یکسان) | 0.05 ± میلی متر (برای همه یکسان) | 0.05 ± میلی متر (برای همه یکسان) |
| ضخامت PCB | 0.5-5 میلی متر (برای همه یکسان) | 0.5-5 میلی متر (برای همه یکسان) | 0.5-5 میلی متر (برای همه یکسان) | 0.5-5 میلی متر (برای همه یکسان) |
| سرعت علامت گذاری | <7000 mm/s (برای همه یکسان) | <7000 mm/s (برای همه یکسان) | <7000 mm/s (برای همه یکسان) | <7000 mm/s (برای همه یکسان) |
| انواع لیزر پشتیبانی می شود | UV، سبز، فیبر، CO₂ (برای همه یکسان) | UV، سبز، فیبر، CO₂ (برای همه یکسان) | UV، سبز، فیبر، CO₂ (برای همه یکسان) | UV، سبز، فیبر، CO₂ (برای همه یکسان) |
| ارتفاع ایمنی PCB | بالا <25 میلی متر، پایین <20 میلی متر (برای همه یکسان) | بالا <25 میلی متر، پایین <20 میلی متر (برای همه یکسان) | بالا <25 میلی متر، پایین <20 میلی متر (برای همه یکسان) | بالا <25 میلی متر، پایین <20 میلی متر (برای همه یکسان) |
نحوه انتخاب لیزر:
لیزر UV (355 نانومتر) : بهترین برای PCBهای حساس به حرارت، ماسک لحیم کاری FR4، مدارهای انعطاف پذیر. علامت گذاری سرد، حداقل آسیب، کنتراست بالا.
لیزر سبز (532 نانومتر) : ایده آل برای پلاستیک، ویفر سیلیکونی، سرامیک، پوشش های بازتابنده. جذب عالی، علائم بسیار ریز، تاثیر حرارت کم.
لیزر فیبر (1064 نانومتر) : مناسب برای فلزات، آثار مس/آلومینیوم، PCBهای فلزی. علائم عمیق، دائمی، سریع و با کنتراست بالا.
لیزر CO2 (10600 نانومتر) : مناسب برای استاندارد FR4، ماسک لحیم کاری، پوشش های آلی. پایدار، کنتراست خوب، مقرون به صرفه برای تخته های سفت و سخت.
| راه حل یکپارچه خط تولید SMT

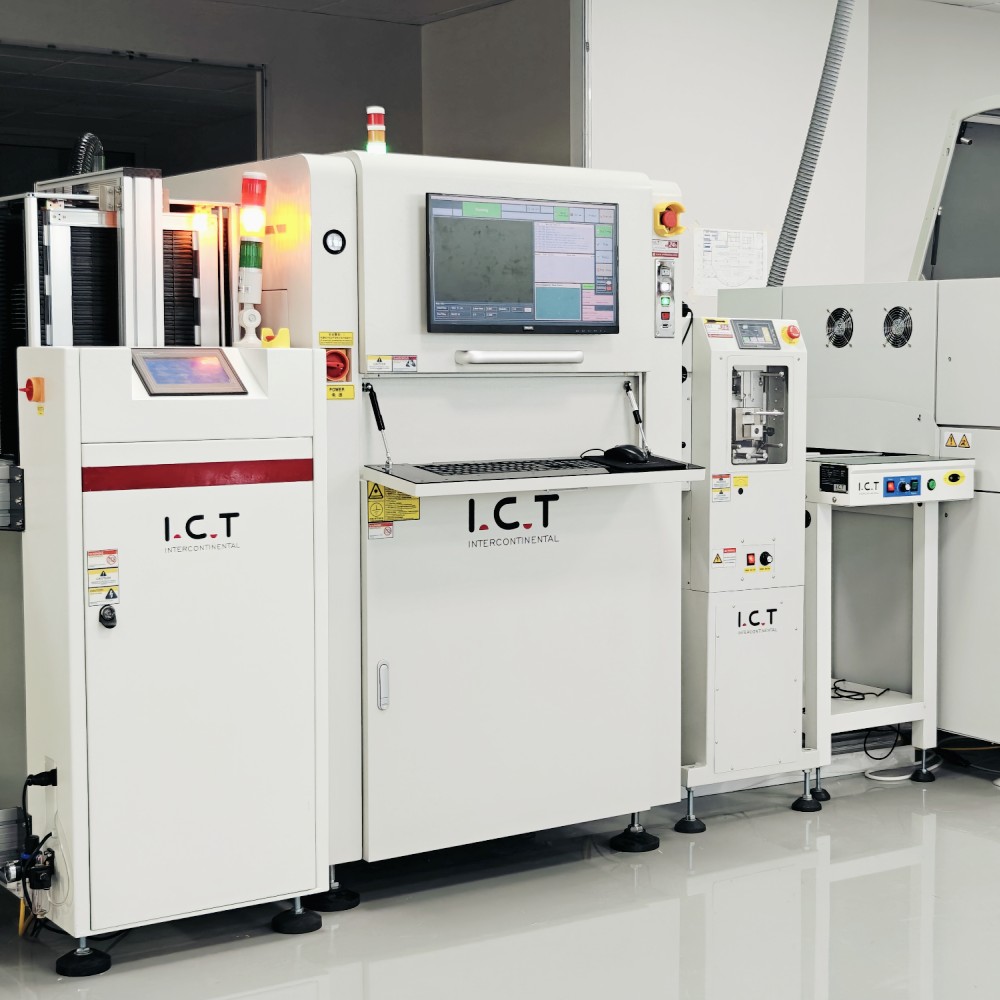

ICT با کیفیت بالا را خطوط مونتاژ کامل PCBA برای برنامه های کاربردی مانند خودرو، مراقبت های بهداشتی و الکترونیک روشنایی ارائه می دهد. این خط با یک لودر PCB برای بارگیری برد شروع می شود و به دنبال آن یک چاپگر خودکار SMT برای رسوب دقیق خمیر لحیم کاری قرار می گیرد. SMT قطعات ماشین را با دقت با سرعت بالا انتخاب و قرار می دهد . کوره های جریان مجدد اتصالات لحیم قوی و قابل اعتماد را در چندین ناحیه ایجاد می کنند. سیستمهای AOI برای بازده بالا، عیوب را زود تشخیص میدهند. نوار نقاله های PCB همه چیز را به آرامی و محکم به هم متصل نگه می دارند. دستگاه های تمیز کننده PCBA برای اطمینان بهتر، باقی مانده ها را حذف می کنند. یک کابینت ذخیره سازی و گرم کردن این راهاندازی با پشتیبانی کامل از فناوری اطلاعات و ارتباطات از نصب تا سرویس مداوم، بازدهی بالا، هزینه کم و نتایج ثابت را تضمین میکند. خمیر لحیم کاری تمام اتوماتیک کیفیت خمیر را حفظ می کند.
| مورد پروژه مشتری
ICT اخیراً نصب کامل خارج از کشور و تست پذیرش کارخانه (FAT) را برای دو خط کامل SMT در یکی از تولیدکنندگان پیشرو ابزار زیبایی در آمریکای شمالی تکمیل کرده است. هر دو خط بدون هیچ مشکلی با پذیرش دقیق تولید روبرو شدند. هر خط دارای دستگاه مارک لیزر فیبر 30 واتی ما برای قابلیت ردیابی دائمی، همراه با یک چاپگر SMT و واحد SPI، نصب کننده پرسرعت پاناسونیک، اجاق باز جریان چند منطقه ای هلر، بازرسی پیشرفته AOI، نوار نقاله های PCB قابل اعتماد، سیستم تمیز کردن کامل PCBA، و ذخیره سازی خمیر لحیم کاری خودکار و گرم کردن آن است. مهندسان ماهر ما مونتاژ در محل، جلسات آموزشی دقیق و تنظیم دقیق فرآیند را انجام دادند. مشتری اکنون از تولید پایدار و با بازده بالا برخوردار است که میتواند تقاضای رو به رشد برای لوازم الکترونیکی زیبایی و مراقبت شخصی را پشتیبانی کند.
| خدمات جهانی و پشتیبانی آموزشی
مشتریان اغلب مهندسان ما را به خاطر دانش عمیق، توضیحات واضح و رسیدگی سریع به هرگونه چالش در طول راه اندازی و آموزش تحسین می کنند. بسیاری دستگاه مارک لیزر فیبر 30 واتی را برای ارائه کدهای واضح و خوانا با دوام عالی بر روی سطوح فلزی برجسته می کنند. مشتریان همچنین بسته بندی دقیق و حمل و نقل جهانی ایمن را که تجهیزات را در شرایط عالی به دست می آورند تحسین می کنند. پاسخ سریع ایمیل و تلفن به سوالات فنی نشان دهنده تعهد ما به پشتیبانی است. به طور کلی، شرکا برای ترکیب عملکرد دستگاه و خدمات اختصاصی و پاسخگو ارزش قائل هستند که به آنها کمک می کند هر روز به خروجی قابل اعتماد و باکیفیت دست یابند.
| تجربه مشتری و مزایای عملیاتی
تجهیزات ICT دارای گواهینامه های بین المللی کلیدی هستند که ایمنی، مسئولیت زیست محیطی و برتری تولید را تایید می کنند. اینها شامل علامت CE برای انطباق با ایمنی الکتریکی، گواهینامه RoHS برای تضمین محدودیت های مواد خطرناک و ISO9001 برای یک سیستم مدیریت کیفیت قوی است. علاوه بر این، چندین پتنت از طرحهای نوآورانه ما در کنترل لیزر، سیستمهای حرکتی و ویژگیهای یکپارچه محافظت میکند. این گواهینامه ها به مشتریان اطمینان می دهد که هر دستگاه مارک لیزر فیبر 30 واتی با استانداردهای جهانی مطابقت دارد، عملکرد قابل اعتمادی دارد و از شیوه های تولید مسئولانه مورد اعتماد تولید کنندگان الکترونیک در سراسر جهان پشتیبانی می کند.
| استانداردها، کنترل و انضباط تولید
تجهیزات ICT دارای گواهینامه های بین المللی کلیدی هستند که ایمنی، مسئولیت زیست محیطی و برتری تولید را تایید می کنند. اینها شامل علامت CE برای انطباق با ایمنی الکتریکی، گواهینامه RoHS برای تضمین محدودیت های مواد خطرناک و ISO9001 برای یک سیستم مدیریت کیفیت قوی است. علاوه بر این، چندین پتنت از طرحهای نوآورانه ما در کنترل لیزر، سیستمهای حرکتی و ویژگیهای یکپارچه محافظت میکند. این گواهینامه ها به مشتریان اطمینان می دهد که هر دستگاه مارک لیزر فیبر 30 واتی با استانداردهای جهانی مطابقت دارد، عملکرد قابل اعتمادی دارد و از شیوه های تولید مسئولانه مورد اعتماد تولید کنندگان الکترونیک در سراسر جهان پشتیبانی می کند.
| درباره شرکت و کارخانه ICT
ICT مرکز تحقیق و توسعه خود را در کنار یک مرکز تولید در مقیاس بزرگ در Dongguan، چین راه اندازی می کند. این شرکت با 89 کارمند اختصاصی - از جمله 20 مهندس متخصص - از سال 2012 به طور پیوسته گسترش یافته است و اکنون به بیش از 1600 مشتری در 72 کشور جهان خدمات ارائه می دهد. کارخانه مدرن ما از رویههای بازرسی دقیق در هر مرحله تولید پیروی میکند که توسط یک چارچوب مدیریت کیفیت جامع پشتیبانی میشود که عملکرد ثابت را تضمین میکند. ما راهحلهای کامل SMT را از برنامهریزی اولیه و تامین تجهیزات تا نصب، آموزش و بهبود مستمر ارائه میکنیم و به مشتریان در سراسر جهان کمک میکنیم تا عملیات تولیدی کارآمد و آماده برای آینده ایجاد کنند.
| راه حل قابل اعتماد لیزر فیبر 30 واتی برای ردیابی PCB
دستگاه مارک لیزر فیبر 30 وات در صنعت PCB برای ایجاد علائم بادوام و غیر تماسی مانند بارکد، کد QR، متن و گرافیک برجسته است. این دستگاه که به طور خاص برای تولید SMT طراحی شده است، به دقت 0.05 ± میلی متر می رسد و بسته به مدل، اندازه های PCB تا 510×460 میلی متر را کنترل می کند. طول موج 1064 نانومتری آن بر روی سطوح مس، آلومینیوم و فلز برتری دارد و علائم تیز و ماندگاری ایجاد می کند که در برابر محو شدن یا سایش مقاومت می کنند. این سیستم از اتصال آنلاین بیوقفه به خطوط مونتاژ و پلتفرمهای MES پشتیبانی میکند و امکان تبادل اطلاعات در زمان واقعی و ردیابی کامل محصول را فراهم میکند. بدون نیاز به جوهر، برچسب یا حلال، هزینه های عملیاتی را کاهش می دهد و نگرانی های زیست محیطی را از بین می برد. این دستگاه که در اندازه های مختلف (ICT-400 تا 510L) موجود است، انتخاب های انعطاف پذیری را برای نیازهای مختلف تولید ارائه می دهد و در عین حال پایداری بالا و سرعت تا 7000 میلی متر بر ثانیه را حفظ می کند. تولیدکنندگان کیفیت و قابلیت ردیابی ثابتی را در طول دوره های با حجم بالا به دست می آورند.
| نشان
سیستم رانندگی قوی برای عملکرد روان
سیستم رانندگی از یک طرح تعلیق پل قوسی ترکیب شده با پیچ های توپی با کیفیت بالا و راهنماهای خطی از مارک های معتبر مانند TBI و HIWIN استفاده می کند. دو سروو موتور مستقل با دقت بالا، محورهای X و Y را کنترل می کنند و موقعیت دقیق را حتی تحت بارهای سنگین ارائه می دهند. زنجیر مخزن بسته انعطافپذیر همراه با پروفیلهای پشتیبانی، حرکت را در طول ساعات طولانی کار بدون لرزش نگه میدارد. یک پوشش گرد و غبار طراحی شده خاص از اجزای داخلی محافظت می کند و به طور قابل توجهی زمان تمیز کردن و هزینه های تعمیر را کاهش می دهد. این مهندسی متفکر تضمین می کند که دستگاه مارک لیزر فیبر 30 وات به طور پیوسته در محیط های SMT شلوغ کار می کند و به اپراتورها در نتایج ثابت و کاهش زمان خرابی اطمینان می دهد.
سیستم علامت گذاری دقیق متناسب با نیازهای شما
این سیستم به شما امکان می دهد لیزر ایده آل را بر اساس مواد و کاربرد دقیق خود انتخاب کنید، با گزینه فیبر 30 واتی که بر روی فلزات و آثار رسانا می درخشد. منبع لیزر طول موج پایدار، کیفیت پرتو بالا و طول عمر طولانی را برای سالها خدمات قابل اعتماد حفظ می کند. کالیبراسیون کارخانه نیاز به تنظیمات فوکوس دستی را از بین می برد، در حالی که محور Z به طور خودکار حرکت می کند تا با ارتفاع برد مطابقت داشته باشد. روش های خنک کننده مناسب با نوع لیزر مطابقت دارد و از گرم شدن بیش از حد در طول استفاده مداوم جلوگیری می کند. گزینه های تحویل پرتوهای متعدد، طرح های چالش برانگیز PCB را کنترل می کنند، و اطمینان حاصل می کنند که هر علامت واضح و یکنواخت است. به طور کلی، سیستم علامت گذاری عملکرد حرفه ای را ارائه می دهد که الزامات قابل ردیابی را در تولید الکترونیک مدرن برآورده می کند.
سیستم حمل و نقل پایدار و ملایم
بخش حمل و نقل دارای یک مکانیزم چرخشی داخلی در مدل های انتخابی است که علامت گذاری دو طرفه را در یک پاس برای تخته های پیچیده حل می کند. ریل های راهنمای قطعه بندی شده مجهز به تسمه های ایمن ESD از PCB های حساس در برابر آسیب های ساکن محافظت می کند. تسمههای سنکرون با استحکام بالا امکان تنظیم سرعت را برای مطابقت با سرعت خط فراهم میکنند، در حالی که دستگاههای کششی اختصاصی تسمهها را همیشه محکم و در یک راستا نگه میدارند. تنظیم عرض همزمان از پیچهای توپی و شفتهای سفت استفاده میکند تا موازیسازی کامل جلو به عقب را تضمین کند و از انحراف یا گیر کردن تخته جلوگیری کند. بافل سیلندر تنظیم دقیق موقعیت را برای توقف دقیق ارائه می دهد. این عناصر با هم یک جریان صاف و محافظ ایجاد می کنند که تولید را بدون وقفه یا خطرات کیفی در حرکت نگه می دارد.
سیستم کنترل قابل اعتماد ساخته شده برای صنعت
طرح کنترل از یک طراحی تمیز و منطقی با برچسب گذاری واضح پیروی می کند که بازرسی و خدمات را برای تکنسین ها ساده می کند. درایوها و موتورهای سروو با دقت بالا حرکت ثابت و بدون لرزش را در سراسر منطقه کار ارائه می دهند. خنککننده همرفت هوای متفکرانه، الکترونیک را در دمای ایمن نگه میدارد حتی در طول شیفتهای طولانی. برد کنترل یکپارچه داخلی ICT با حداقل پیچیدگی سیم کشی و عیب یابی آسان به طور پایدار اجرا می شود. سوئیچ اختصاصی حفاظت از نشتی یک لایه ایمنی اضافی اضافه می کند و کل سیستم با استانداردهای بین المللی CE و UL مطابقت دارد. این تنظیم قابل اعتماد تضمین می کند که دستگاه مارک لیزر فیبر 30 وات به طور ایمن و قابل پیش بینی در شرایط کارخانه در دنیای واقعی کار می کند.
رابط کاربر پسند اپراتور
اپراتورها از رابط بصری و گام به گام که به حداقل زمان آموزش نیاز دارد، قدردانی می کنند. پلتفرم مبتنی بر ویندوز برنامه های شغلی متعددی را ذخیره می کند و امکان تغییر سریع محصول را با یک کلیک فراهم می کند. اسکن فول فریم پازل های هم ترازی را مستقیماً روی صفحه نمایش می دهد تا تنظیمات برنامه ریزی سریع انجام شود. راهاندازی دوربین کواکسیال نیاز به روالهای کالیبراسیون جداگانه را از بین میبرد و در دقیقههای راهاندازی با ارزش صرفهجویی میکند. پورت های پروتکل داخلی MES اتصالات استاندارد یا سفارشی را به سیستم های کارخانه برای جریان خودکار داده ها امکان پذیر می کند. این ویژگیهای عملی عملکرد روزانه را کارآمد میکند، خطاهای اپراتور را کاهش میدهد و از یکپارچگی روان در جریانهای کاری SMT موجود پشتیبانی میکند.
| مشخصات
| پارامتر | I.CT-400 | I.CT-460 | I.CT-510 | I.CT-510L |
|---|---|---|---|---|
| حداکثر اندازه PCB | 380 × 380 میلی متر | 510 × 450 میلی متر | 510 × 400 میلی متر | 510 × 460 میلی متر |
| محدوده علامت گذاری | 280 × 380 میلی متر | 460 × 450 میلی متر | 430 × 400 میلی متر | 510 × 460 میلی متر |
| عملکرد چرخش PCB | بله (بالغ داخلی) | بله (بالغ داخلی) | هیچ | هیچ |
| ابعاد ماشین | 835 × 1488 × 1566 میلی متر | 974 × 1528 × 1616 میلی متر | 1054 × 1568 × 1523 میلی متر | 1054 × 1470 × 1523 میلی متر |
| وزن دستگاه | 700 کیلوگرم | 800 کیلوگرم | 750 کیلوگرم | 800 کیلوگرم |
| دقت علامت گذاری | 0.05 ± میلی متر (برای همه یکسان) | 0.05 ± میلی متر (برای همه یکسان) | 0.05 ± میلی متر (برای همه یکسان) | 0.05 ± میلی متر (برای همه یکسان) |
| ضخامت PCB | 0.5-5 میلی متر (برای همه یکسان) | 0.5-5 میلی متر (برای همه یکسان) | 0.5-5 میلی متر (برای همه یکسان) | 0.5-5 میلی متر (برای همه یکسان) |
| سرعت علامت گذاری | <7000 mm/s (برای همه یکسان) | <7000 mm/s (برای همه یکسان) | <7000 mm/s (برای همه یکسان) | <7000 mm/s (برای همه یکسان) |
| انواع لیزر پشتیبانی می شود | UV، سبز، فیبر، CO₂ (برای همه یکسان) | UV، سبز، فیبر، CO₂ (برای همه یکسان) | UV، سبز، فیبر، CO₂ (برای همه یکسان) | UV، سبز، فیبر، CO₂ (برای همه یکسان) |
| ارتفاع ایمنی PCB | بالا <25 میلی متر، پایین <20 میلی متر (برای همه یکسان) | بالا <25 میلی متر، پایین <20 میلی متر (برای همه یکسان) | بالا <25 میلی متر، پایین <20 میلی متر (برای همه یکسان) | بالا <25 میلی متر، پایین <20 میلی متر (برای همه یکسان) |
نحوه انتخاب لیزر:
لیزر UV (355 نانومتر) : بهترین برای PCBهای حساس به حرارت، ماسک لحیم کاری FR4، مدارهای انعطاف پذیر. علامت گذاری سرد، حداقل آسیب، کنتراست بالا.
لیزر سبز (532 نانومتر) : ایده آل برای پلاستیک، ویفر سیلیکونی، سرامیک، پوشش های بازتابنده. جذب عالی، علائم بسیار ریز، تاثیر حرارت کم.
لیزر فیبر (1064 نانومتر) : مناسب برای فلزات، آثار مس/آلومینیوم، PCBهای فلزی. علائم عمیق، دائمی، سریع و با کنتراست بالا.
لیزر CO2 (10600 نانومتر) : مناسب برای استاندارد FR4، ماسک لحیم کاری، پوشش های آلی. پایدار، کنتراست خوب، مقرون به صرفه برای تخته های سفت و سخت.
| راه حل یکپارچه خط تولید SMT
ICT با کیفیت بالا را خطوط مونتاژ کامل PCBA برای برنامه های کاربردی مانند خودرو، مراقبت های بهداشتی و الکترونیک روشنایی ارائه می دهد. این خط با یک لودر PCB برای بارگیری برد شروع می شود و به دنبال آن یک چاپگر خودکار SMT برای رسوب دقیق خمیر لحیم کاری قرار می گیرد. SMT قطعات ماشین را با دقت با سرعت بالا انتخاب و قرار می دهد . کوره های جریان مجدد اتصالات لحیم قوی و قابل اعتماد را در چندین ناحیه ایجاد می کنند. سیستمهای AOI برای بازده بالا، عیوب را زود تشخیص میدهند. نوار نقاله های PCB همه چیز را به آرامی و محکم به هم متصل نگه می دارند. دستگاه های تمیز کننده PCBA برای اطمینان بهتر، باقی مانده ها را حذف می کنند. یک کابینت ذخیره سازی و گرم کردن این راهاندازی با پشتیبانی کامل از فناوری اطلاعات و ارتباطات از نصب تا سرویس مداوم، بازدهی بالا، هزینه کم و نتایج ثابت را تضمین میکند. خمیر لحیم کاری تمام اتوماتیک کیفیت خمیر را حفظ می کند.
| مورد پروژه مشتری
ICT اخیراً نصب کامل خارج از کشور و تست پذیرش کارخانه (FAT) را برای دو خط کامل SMT در یکی از تولیدکنندگان پیشرو ابزار زیبایی در آمریکای شمالی تکمیل کرده است. هر دو خط بدون هیچ مشکلی با پذیرش دقیق تولید روبرو شدند. هر خط دارای دستگاه مارک لیزر فیبر 30 واتی ما برای قابلیت ردیابی دائمی، همراه با یک چاپگر SMT و واحد SPI، نصب کننده پرسرعت پاناسونیک، اجاق باز جریان چند منطقه ای هلر، بازرسی پیشرفته AOI، نوار نقاله های PCB قابل اعتماد، سیستم تمیز کردن کامل PCBA، و ذخیره سازی خمیر لحیم کاری خودکار و گرم کردن آن است. مهندسان ماهر ما مونتاژ در محل، جلسات آموزشی دقیق و تنظیم دقیق فرآیند را انجام دادند. مشتری اکنون از تولید پایدار و با بازده بالا برخوردار است که میتواند تقاضای رو به رشد برای لوازم الکترونیکی زیبایی و مراقبت شخصی را پشتیبانی کند.
| خدمات جهانی و پشتیبانی آموزشی
مشتریان اغلب مهندسان ما را به خاطر دانش عمیق، توضیحات واضح و رسیدگی سریع به هرگونه چالش در طول راه اندازی و آموزش تحسین می کنند. بسیاری دستگاه مارک لیزر فیبر 30 واتی را برای ارائه کدهای واضح و خوانا با دوام عالی بر روی سطوح فلزی برجسته می کنند. مشتریان همچنین بسته بندی دقیق و حمل و نقل جهانی ایمن را که تجهیزات را در شرایط عالی به دست می آورند تحسین می کنند. پاسخ سریع ایمیل و تلفن به سوالات فنی نشان دهنده تعهد ما به پشتیبانی است. به طور کلی، شرکا برای ترکیب عملکرد دستگاه و خدمات اختصاصی و پاسخگو ارزش قائل هستند که به آنها کمک می کند هر روز به خروجی قابل اعتماد و باکیفیت دست یابند.
| تجربه مشتری و مزایای عملیاتی
تجهیزات ICT دارای گواهینامه های بین المللی کلیدی هستند که ایمنی، مسئولیت زیست محیطی و برتری تولید را تایید می کنند. اینها شامل علامت CE برای انطباق با ایمنی الکتریکی، گواهینامه RoHS برای تضمین محدودیت های مواد خطرناک و ISO9001 برای یک سیستم مدیریت کیفیت قوی است. علاوه بر این، چندین پتنت از طرحهای نوآورانه ما در کنترل لیزر، سیستمهای حرکتی و ویژگیهای یکپارچه محافظت میکند. این گواهینامه ها به مشتریان اطمینان می دهد که هر دستگاه مارک لیزر فیبر 30 واتی با استانداردهای جهانی مطابقت دارد، عملکرد قابل اعتمادی دارد و از شیوه های تولید مسئولانه مورد اعتماد تولید کنندگان الکترونیک در سراسر جهان پشتیبانی می کند.
| استانداردها، کنترل و انضباط تولید
تجهیزات ICT دارای گواهینامه های بین المللی کلیدی هستند که ایمنی، مسئولیت زیست محیطی و برتری تولید را تایید می کنند. اینها شامل علامت CE برای انطباق با ایمنی الکتریکی، گواهینامه RoHS برای تضمین محدودیت های مواد خطرناک و ISO9001 برای یک سیستم مدیریت کیفیت قوی است. علاوه بر این، چندین پتنت از طرحهای نوآورانه ما در کنترل لیزر، سیستمهای حرکتی و ویژگیهای یکپارچه محافظت میکند. این گواهینامه ها به مشتریان اطمینان می دهد که هر دستگاه مارک لیزر فیبر 30 واتی با استانداردهای جهانی مطابقت دارد، عملکرد قابل اعتمادی دارد و از شیوه های تولید مسئولانه مورد اعتماد تولید کنندگان الکترونیک در سراسر جهان پشتیبانی می کند.
| درباره شرکت و کارخانه ICT
ICT مرکز تحقیق و توسعه خود را در کنار یک مرکز تولید در مقیاس بزرگ در Dongguan، چین راه اندازی می کند. این شرکت با 89 کارمند اختصاصی - از جمله 20 مهندس متخصص - از سال 2012 به طور پیوسته گسترش یافته است و اکنون به بیش از 1600 مشتری در 72 کشور جهان خدمات ارائه می دهد. کارخانه مدرن ما از رویههای بازرسی دقیق در هر مرحله تولید پیروی میکند که توسط یک چارچوب مدیریت کیفیت جامع پشتیبانی میشود که عملکرد ثابت را تضمین میکند. ما راهحلهای کامل SMT را از برنامهریزی اولیه و تامین تجهیزات تا نصب، آموزش و بهبود مستمر ارائه میکنیم و به مشتریان در سراسر جهان کمک میکنیم تا عملیات تولیدی کارآمد و آماده برای آینده ایجاد کنند.
