ICT-510
I.C.T
PCB Laser Marking
| مقدار: | |
|---|---|

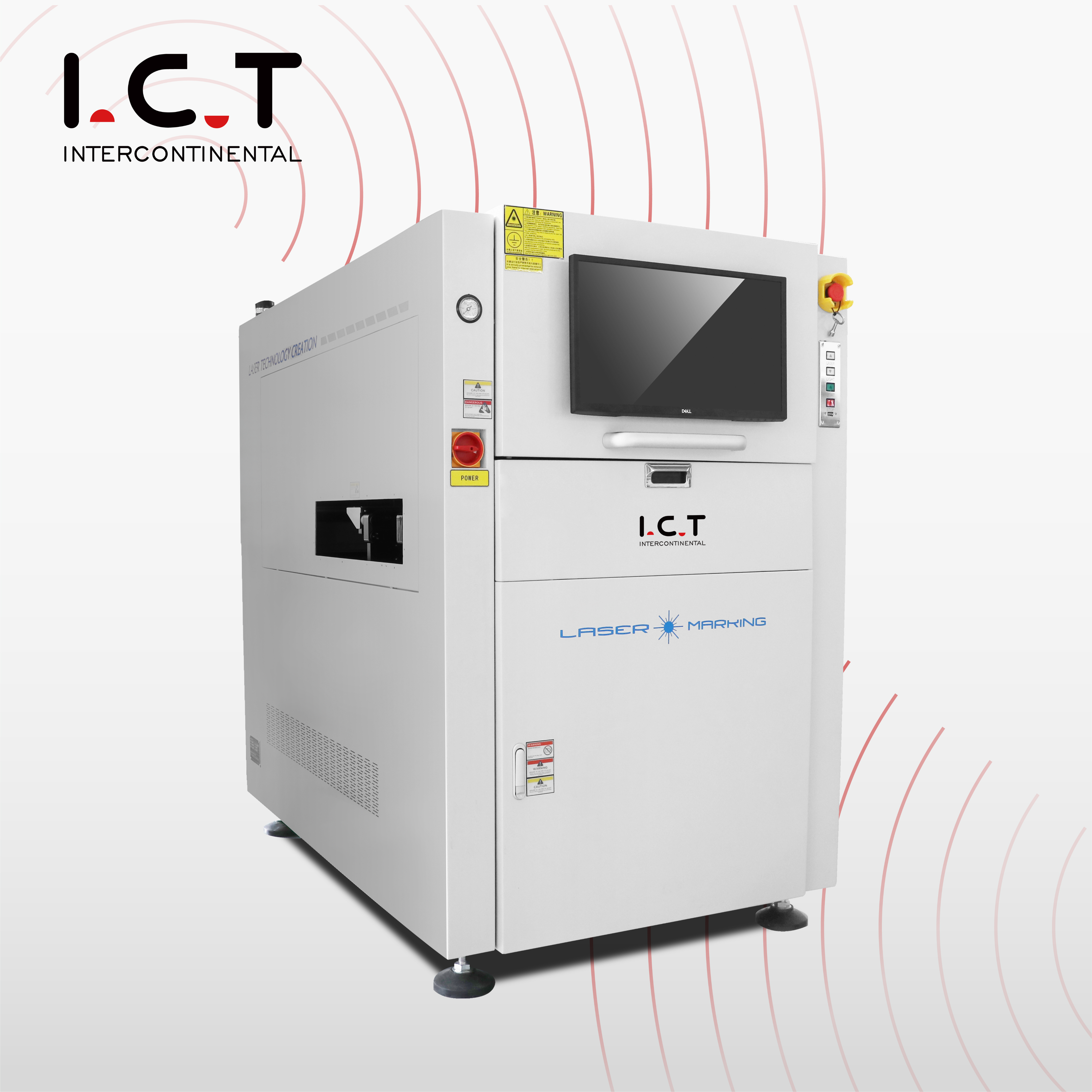

| دستگاه مارک لیزر CO2
دستگاه علامت گذاری لیزر ICT CO2 علامت گذاری پایدار، با سرعت بالا و دقیق را برای PCB ها ارائه می دهد. این دستگاه از انواع لیزرهای UV، سبز، فیبر و CO2 پشتیبانی می کند و قادر به چاپ کدهای QR، بارکدها و گرافیک در سطوح بالا و پایین PCB است. نرم افزار امکان تنظیم کار، خواندن خودکار کد و اعلان های هشدار برای علائم ناخوانا را فراهم می کند. با ادغام MES و ERP، دستگاه داده های تولید را در زمان واقعی ثبت و برمی گرداند. ایده آل برای تولید کنندگان لوازم الکترونیکی که به علامت گذاری PCB قابل اعتماد، سریع و قابل ردیابی نیاز دارند.
| ویژگی دستگاه علامت گذاری لیزری SMT
قابلیت چند لیزر
پشتیبانی از CO2، فیبر، UV، و لیزر سبز. هر لیزر با تنظیم خودکار محور Z در کارخانه کالیبره شده است. مناسب برای مواد مختلف PCB، از FR4 تا سطوح فلزی و پلاستیکی.
علامت گذاری با سرعت بالا و دقیق
مجهز به آینه ارتعاشی پرسرعت و سیستم موقعیت یابی CCD. دقت علامتگذاری به ± 0.05 میلیمتر میرسد و اطمینان حاصل میکند که هر کد، متن یا آرم دقیق و خوانا است.
نرم افزار یکپارچه و اتوماسیون
نرم افزار امکان ویرایش آسان کار، موقعیت یابی چند نقطه ای و ادغام MES/ERP را فراهم می کند. کد خواندن خودکار نتایج را ثبت می کند و هشدارهایی را برای هرگونه خطای علامت گذاری، کاهش اشتباهات و بهبود قابلیت ردیابی ایجاد می کند.
عملکرد سازگار با محیط زیست
بدون مواد مصرفی، بدون تعمیر و نگهداری و ایمن از نظر محیط زیست. عملکردهای ضد چاپ مجدد از علائم تکراری جلوگیری می کند. هر دو حالت آفلاین و آنلاین برای تولید انعطاف پذیر پشتیبانی می شوند.
| مشخصات ماشین علامت گذاری لیزری SMT
| مورد | I.CT-400 | I.CT-460 | I.CT-510 | I.CT-510L |
|---|---|---|---|---|
| عملکرد چرخش PCB | فلیپر PCB داخل | فلیپر PCB داخل | n/a | n/a |
| حداکثر اندازه PCB | L380×W380mm | L510×W450mm | L510×W400mm | L510×W460mm |
| محدوده علامت گذاری | 280×380 میلی متر | 460×450 میلی متر | 430×400 میلی متر | 510×460 میلی متر |
| بعد | 835×1488×1566 میلی متر | 974×1528×1616 میلی متر | 1054×1568×1523 میلی متر | 1054×1470×1523 میلی متر |
| وزن | 700 کیلوگرم | 800 کیلوگرم | 750 کیلوگرم | 800 کیلوگرم |
| ضخامت PCB | 0.5-5 میلی متر | 0.5-10 میلی متر | 0.5-5 میلی متر | 0.5-10 میلی متر |
| سرعت علامت گذاری | <7000mm/s | <7000mm/s | <6000mm/s | <6000mm/s |
| نوع لیزر | لیزر UV، لیزر سبز، لیزر فیبر، لیزر CO2 | |||
| طول موج لیزر | UV: 355 نانومتر، سبز: 532 نانومتر، فیبر: 1064 نانومتر، CO2: 10600 نانومتر | |||
| قدرت لیزر | UV: 3W (گزینه 5/10W)، سبز: 10W، فیبر: 20W، CO2: 30W | |||
| لیفتینگ محور Z با لیزر | خودکار | |||
| دقت علامت گذاری | 0.05 میلی متر | |||
| ارتفاع ایمنی PCB | بالای 25 میلی متر؛ پایین <20 میلی متر | |||
| محصول قابل اجرا | کد QR، جوهر PCB، جوهر سبز/آبی، مس، آلومینیوم و غیره. | |||
| سیستم موقعیت | CCD+MARK | |||
| حالت عملیات | حرکت لیزری X/Y | |||
| نوع کاراکتر | فونت های TrueType، JSF، SHX، DMF | |||
| حداقل ارتفاع کاراکتر | 0.1-0.4 میلی متر | |||
| سرعت نقاله | 0-4500 میلی متر در دقیقه | |||
| قدرت | AC220V، 50/60Hz، مجموع 3000W | |||
| فشار هوا | 0.5-0.6 مگاپاسکال | |||
| استاندارد | تصفیه کننده دود | |||
* فناوری اطلاعات و ارتباطات همچنان روی کیفیت و عملکرد کار می کند ، مشخصات و ظاهر ممکن است بدون اطلاع خاص به روز شود.
| لیست تجهیزات خط SMT
ICT خطوط کلید در دست SMT، DIP و پوشش را با ترکیب لودر/تخلیه کننده PCB، چاپ روی صفحه، انتخاب و مکان، بازرسی SPI/AOI، جریان مجدد، لحیم کاری موج، پوشش، توزیع، نوار نقاله، و ایستگاه های تمیز کردن ارائه می دهد. هر خط برای راندمان بالا، قابلیت ردیابی محصول و کنترل کیفیت بهینه شده است. ادغام MES/ERP ردیابی خودکار کار، دسته و مواد را تضمین می کند. نصب، آموزش و پشتیبانی جهانی، عملکرد یکپارچه کارخانه، حداقل زمان خرابی، و تولید ثابت را در تمام جریانهای کاری تولید الکترونیک فراهم میکند.
| ویدئوی موفقیت مشتری
ICT از یک تولید کننده بزرگ لوازم الکترونیکی در ازبکستان پشتیبانی می کند. مشتری یک مرکز تولید PCB، SSD و ماژول های حافظه ایجاد کرد. از راهاندازی خط تا آزمایش تولید، مهندسان فناوری اطلاعات و ارتباطات SMT، DIP و یکپارچهسازی خط پوشش، از جمله علامتگذاری، قرار دادن، SPI، AOI و جریان مجدد را هدایت کردند. مشتری حل سریع مشکل، راهنمایی فنی، بسته بندی ایمن و قابلیت اطمینان بالا را برجسته کرد. راه حل یکپارچه قابلیت ردیابی، کارایی تولید و عملکرد کلی خط را بهبود بخشید و خروجی های با کیفیت بالا را امکان پذیر کرد.
| آموزش و پشتیبانی حرفه ای
ICT پشتیبانی کامل در محل از جمله نصب، راه اندازی و آموزش اپراتور را ارائه می دهد. مهندسان عملیات لیزر، ادغام خط و روال تعمیر و نگهداری را آموزش می دهند. آموزش عملکرد ایمن و کارآمد را تضمین می کند و زمان خرابی را کاهش می دهد. مشتریان با مدیریت کامل خطوط SMT، DIP و پوشش، با دسترسی فوری به پشتیبانی جهانی برای عیبیابی و بهینهسازی گردش کار، اعتماد به نفس پیدا میکنند.
| ستایش مشتری
مشتریان مهندسان فناوری اطلاعات و ارتباطات را به دلیل حرفه ای بودن، پاسخگویی و راهنمایی واضح تحسین می کنند. دستگاههای علامتگذاری لیزر CO2 به دلیل دقت، قابلیت اطمینان و سهولت یکپارچگی مورد ستایش قرار میگیرند. مشتریان از بسته بندی ایمن، حل سریع مشکل و کارایی عملیاتی قدردانی می کنند. ترکیبی از تجهیزات قابل اعتماد و پشتیبانی پاسخگو راه اندازی صاف و تولید با کیفیت بالا را تضمین می کند.
| گواهینامه ما
دستگاه های علامت گذاری لیزری ICT CO2 دارای گواهینامه های CE، RoHS، ISO9001 و چندین اختراع هستند. انطباق، ایمنی، قابلیت اطمینان و عملکرد بالا را تضمین می کند. مشتریان می توانند دستگاه را با اطمینان در خطوط SMT ادغام کنند و به علامت گذاری دقیق، قابل ردیابی و بادوام روی PCB ها دست یابند.
| درباره ما و کارخانه
ICT دارای یک تیم بزرگ تحقیق و توسعه و تولید است که به بیش از 1600 مشتری در بیش از 70 کشور جهان خدمات ارائه می دهد. کنترل کیفیت دقیق و رویه های بازرسی تضمین می کند که هر ماشینی با استانداردهای بالا مطابقت دارد. پشتیبانی فنی جهانی پاسخ های سریع و مدیریت چرخه حیات را ارائه می دهد. تجربه و رشد ICT راهحلهای SMT، DIP و پوششدهی کلید در دست را قادر میسازد و تولید الکترونیک کارآمد، قابل ردیابی و با کیفیت بالا را در سراسر جهان ارائه میکند.
