| لحیم کاری موجی سری Acrab ICT
لحیم کاری موجی سری Acrab برای کارخانه هایی طراحی شده است که نیاز به رسیدگی به همه چیز از بردهای مصرفی کوچک گرفته تا ماشین لحیم کاری موجی برای قطعات PCB بزرگ مورد استفاده در تجهیزات خودرو و صنعتی دارند. سه مدل عرض 350 میلی متر، 450 میلی متر و 615 میلی متر را پوشش می دهند. دستگاه لحیم کاری موج را با Flux، پیش گرمایش طولانی، موج دوگانه فوق پایدار و گزینه های مدولار (نیتروژن، پیش گرمایش بالا، عرض الکتریکی) ادغام می کند. قدرت عملیاتی 8-10 کیلو وات باقی می ماند. تعمیر و نگهداری بدون ابزار باعث می شود که کل خط دستگاه لحیم کاری موج pcb تقریباً بدون هیچ خرابی کار کند.
| نشان
مجموعه کامل اسپری روی ریل به جلو می لغزد. دو نازل ژاپنی Kuroda که توسط موتورهای پله ای کنترل می شوند، حجم، زاویه، عرض و چگالی قابل برنامه ریزی را ارائه می دهند. تمام پارامترها ذخیره شده و قابل تکرار هستند. چرخه تمیز کردن خودکار و ساختار فولاد ضد زنگ 316 محفظه را تمیز نگه می دارد. دستگاه لحیم کاری موج با شار در عرض چند ثانیه برای برد بعدی آماده می شود.
سه منطقه مستقل مجموعاً 1800 میلی متر طول دارند. هوای گرم به همراه لولههای مادون قرمز دمای تونل را در پانزده دقیقه به 250 درجه سانتیگراد میرساند. پنبه عایق درجه حرارت بالا ± 2 ℃ را در سراسر سطح تخته حفظ می کند. هر منطقه از طراحی کشوی پلاگین استفاده می کند - بخاری ها بدون ابزار جایگزین می شوند. ماژول پیشگرم بالا اختیاری فوراً برای تخته های ضخیم فوق العاده نصب می شود.
زنجیر دقیق و انگشتان تیتانیومی دو قلاب سنگین تخته ها را تا عرض 615 میلی متر بدون افتادن حمل می کند. دستگاه ورود همزمان ثبت اختراع انتقال روان از لودر را تضمین می کند. دقت سرعت نوار نقاله ± 2 میلی متر در دقیقه. انگشتان در حین کار خود تمیز می شوند. تنظیم عرض دستی یا برقی. این سیستم دستگاه لحیم کاری موج pcb را برای تولید مخلوط عالی می کند.
قابلمه چدنی یک تکه با روکش لعابی 500-700 کیلوگرم لحیم بدون سرب را نگه می دارد و هرگز تغییر شکل نمی دهد. تغییرات ارتفاع موج دوگانه زیر 0.5 میلی متر. کانال برگشت خودکار زباله زباله ها را به طور مداوم حذف می کند. سیستم نیتروژن اختیاری اکسیداسیون را به طور چشمگیری کاهش می دهد. مفاصل روشن و پر بیرون می آیند. دستگاه لحیم کاری موج برای قطعات بزرگ PCB کیفیتی در حد خودرو در هر چرخه ارائه می دهد.
فن های کانوکشن بالا با قدرت بالا بلافاصله پس از موج فعال می شوند. اختیاری خنک کننده اجباری پایین دسته تخته های چند لایه. دمای PCB بدون شوک حرارتی به سرعت کاهش می یابد. سطح لحیم کاری صاف و براق می شود. تخته ها به اندازه کافی خنک برای جابجایی دستی خارج می شوند. فرآیند لحیم کاری موجی با عیوب صفر و تنش جزء صفر به پایان می رسد.
صفحه نمایش لمسی بزرگ منحنی های دما را در زمان واقعی نشان می دهد. PC+PLC با کنترل PID+SSR پارامترها را دقیقا قفل می کند. حالت آماده به کار اکسیداسیون قلع را در طول مکث کاهش می دهد. تاریخچه هشدار کامل و گیربکس دستی اضطراری. دارای گواهینامه CE/UL اپراتورها بر دستگاه لحیم کاری موج پی سی بی در یک شیفت تسلط دارند و سال ها آن را با اطمینان کار می کنند.
| لیست تجهیزات خط DIP
| مدل | Acrab 350 | اکراب 450 |
| بعد (میلی متر) | 4420X1420X1750 | 4420X1520X1750 |
| منبع تغذیه | 3P5W، 380/220V 50Hz | 3P5W، 380/220V 50Hz |
| قدرت راه اندازی | 33 کیلووات | 33 کیلووات |
| قدرت عملیات | 8 کیلو وات | 8 کیلو وات |
| سیستم کنترل | PC+PLC | PC+PLC |
| منطقه پیش گرمایش | 3 | 3 |
| طول پیش گرم کردن | 1800 میلی متر | 1800 میلی متر |
| دمای پیش گرم کردن | (دمای اتاق) -250 درجه سانتی گراد | (دمای اتاق) -250 درجه سانتی گراد |
| عرض PCB (میلی متر) | 50-350 میلی متر | 50-450 میلی متر |
| انگشت | انگشت فشار دادن فنری (استاندارد)؛ گزینه: انگشت فشار دادن بهار، انگشت دهان اردک | |
| ظرفیت دیگ لحیم کاری | 500 کیلوگرم بدون سرب | |
| وزن دستگاه (کیلوگرم) | حدود 1600 کیلوگرم | حدود 1900 کیلوگرم |
* فناوری اطلاعات و ارتباطات همچنان روی کیفیت و عملکرد کار می کند ، مشخصات و ظاهر ممکن است بدون اطلاع خاص به روز شود.
| لیست تجهیزات خط DIP

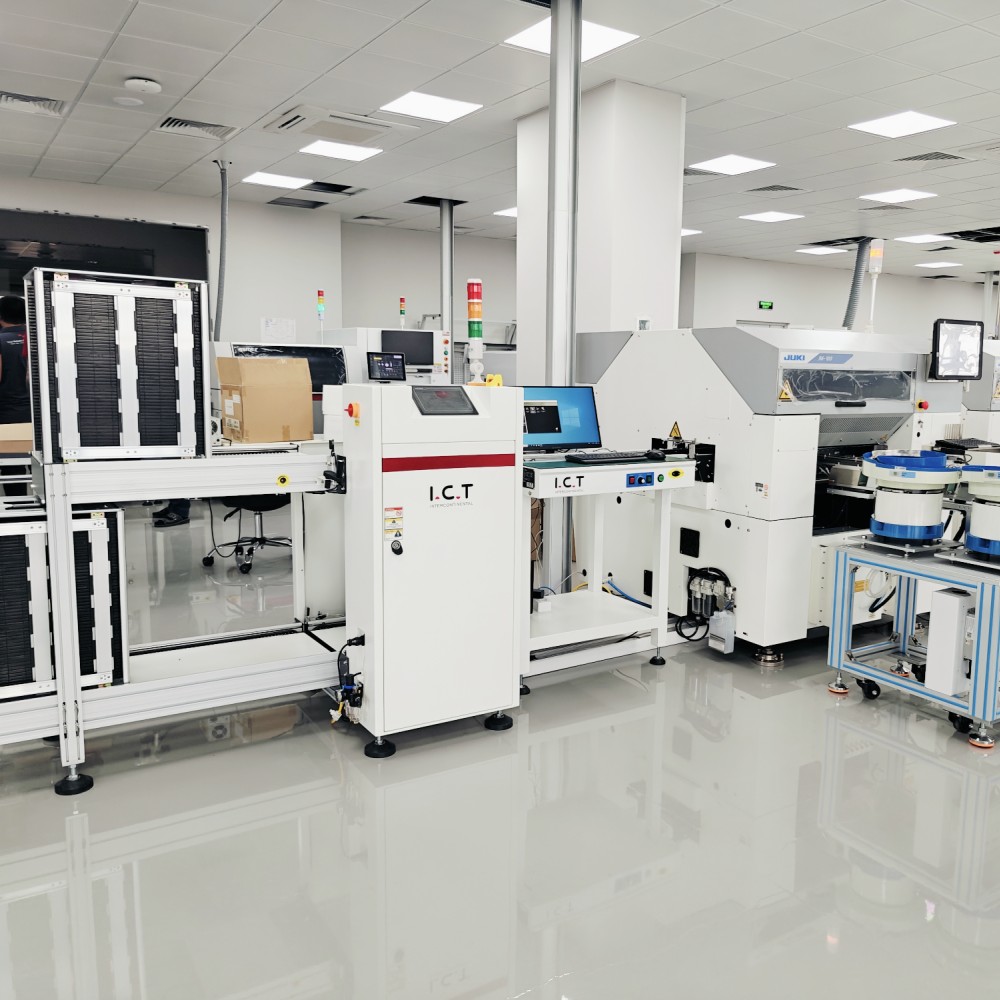

ICT یک خط تولید DIP کامل و منعطف را برای مونتاژ از طریق سوراخ با کارایی بالا فراهم می کند. این سیستم شامل ماشین درج اتوماتیک برای قرار دادن قطعات دقیق، موج لودر و تخلیه کننده برای انتقال صاف PCB، دستگاه لحیم کاری موج قابل اعتماد، و خط تسمه مونتاژ برای بازرسی و آزمایش نهایی است. طراحی ماژولار امکان تغییرات آسان طرح و ارتقاءهای آینده را فراهم می کند. با عملکرد پایدار، نرخ شکست پایین و پشتیبانی کامل تیم جهانی ICT، این خط DIP به کارخانهها کمک میکند تا هزینه نیروی کار را کاهش دهند، عملکرد را بهبود بخشند و نیازهای مختلف تولید را به سرعت برآورده کنند.
| نام محصول | هدف در DIP Line |
|---|---|
| دستگاه درج اتوماتیک | به طور خودکار قطعات را روی PCB ها با دقت برای خط تولید DIP قرار می دهد. |
لحیم کاری را ذوب می کند تا اتصالات جامد روی PCB ها در طول فرآیند THT plug-in ایجاد کند. | |
برای مونتاژ دقیق THT، لحیم کاری را به صورت انتخابی در مناطق خاص اعمال می کند | |
اتصالات لحیم کاری و عیوب قرارگیری روی PCB مونتاژ شده DIP را بررسی می کند. | |
دستگاه ورودی برد و دستگاه خروجی برد | |
| DIP جانبی | محصولات جانبی خط تولید DIP |
| ویدئوی موفقیت مشتری
در سال 2023، ICT با موفقیت یک خط لحیم کاری موج کامل را به یک تولید کننده بزرگ لوازم الکترونیکی خودرو در مکزیک تحویل داد. این بسته شامل دستگاه لحیم کاری موج Acrab-350، بارگذار موج، تخلیه کننده موج، تجهیزات درج THT و سیستم کامل نوار نقاله بود. ظرف دو هفته پس از ورود، مهندسان ما برای رسیدگی به نصب در محل، اتصال برق، اشکال زدایی فرآیند و آموزش جامع اپراتور پرواز کردند. پس از یک هفته راهاندازی فشرده و بهینهسازی پارامترها، کل خط بازدهی 99.7 درصدی در دو نوع مختلف PCBA خودرو به دست آورد. مشتری پذیرش کامل را تأیید کرد و همچنان به تیم خدمات محلی ما برای پشتیبانی مداوم اعتماد می کند.
| خدمات تخصصی و آموزش
ICT خدمات یک مرحله ای واقعی را ارائه می دهد: طراحی چیدمان کارخانه، تحویل تجهیزات، نصب، آموزش، بهینه سازی فرآیند، تامین قطعات یدکی و پشتیبانی فنی مادام العمر. بیست مهندس در هشت دفتر خارج از کشور پاسخگویی 24 ساعته ارائه می دهند. مشتریان در سراسر جهان بازدهی بالاتر، هزینه جاری کمتر و اطمینان کامل به مشارکت ما را گزارش می دهند.
| نظرات مشتریان
مشتریان به طور مداوم توانایی کامل ICT، پشتیبانی فنی فوری جهانی، عملکرد بلند مدت تجهیزات قابل اعتماد، برنامه های آموزشی کامل، و مشارکتی را که مدت ها پس از تحویل ادامه می یابد، تحسین می کنند.
| گواهینامه های کیفیت
هر دستگاه لحیم کاری موج ICT دارای گواهینامه CE، RoHS، ISO9001:2015 و اختراعات متعدد است. هر واحد قبل از حمل و نقل در کارخانه Dongguan ما تحت آزمایش 72 ساعته بار کامل به همراه بازرسی دقیق کیفیت قرار می گیرد.
| درباره شرکت و کارخانه ICT
ICT که در سال 2012 در Dongguan، چین تأسیس شد، به یک شریک قابل اعتماد راه حل کامل کارخانه برای تولید SMT و DIP تبدیل شده است. نزدیک به 90 کارمند و 20 مهندس از یک مرکز مدرن 12000 متر مربعی کار می کنند. ما تجهیزات اصلی را در داخل طراحی و تولید میکنیم، بیش از 25 سال تجربه ترکیبی در صنعت ارائه میکنیم و از طریق هشت مرکز فروش و خدمات در خارج از کشور به بیش از 1600 مشتری در 72 کشور خدمات ارائه میکنیم. از ایستگاه لحیم کاری تک موج گرفته تا خطوط کامل کلید در دست، ما از روز اول تا آخرین برد در کنار مشتریان هستیم.
