درک شکل کامل و معنی SMT Line

مقدمه ای بر SMT Line

در دنیای تولید لوازم الکترونیکی، اصطلاح 'خط SMT' اغلب ظاهر می شود.اما دقیقا به چه معناست؟SMT مخفف Surface Mount Technology است، روشی که برای تولید مدارهای الکترونیکی استفاده می شود که در آن قطعات مستقیماً بر روی سطح بردهای مدار چاپی (PCB) نصب می شوند.خط SMT به کل خط مونتاژی که این فناوری در آن پیاده‌سازی می‌شود اشاره دارد.درک پیچیدگی‌های یک خط SMT می‌تواند بینش ارزشمندی در مورد تولید الکترونیک مدرن ارائه دهد.

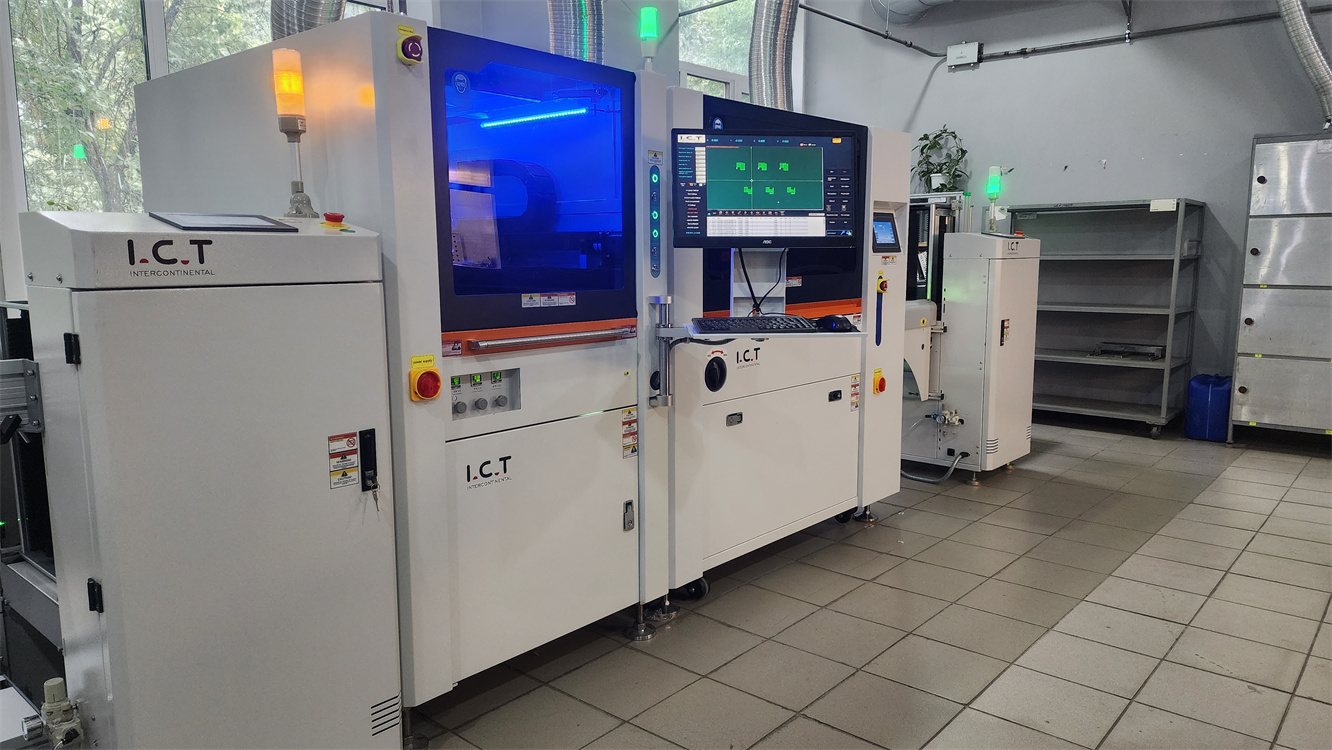

اجزای یک خط SMT

چاپگر استنسیل

اولین مرحله در خط SMT چاپگر استنسیل است.این دستگاه خمیر لحیم کاری را روی PCB اعمال می کند.خمیر لحیم کاری مخلوطی از گلوله های لحیم کاری ریز و فلاکس است که به فرآیند لحیم کاری کمک می کند.چاپگر شابلون تضمین می کند که خمیر دقیقاً در مناطقی که اجزا در آن قرار می گیرند اعمال می شود.

ماشین را انتخاب و قرار دهید

بعدی در خط SMT ماشین انتخاب و مکان است.این دستگاه وظیفه قرار دادن قطعات الکترونیکی روی PCB را بر عهده دارد.قطعات را از قرقره ها یا سینی ها برمی دارد و آنها را با دقت روی برد قرار می دهد.سرعت و دقت دستگاه انتخاب و مکان برای کارایی خط SMT بسیار مهم است.

فر مجدد

پس از قرار دادن قطعات، PCB به سمت کوره جریان مجدد حرکت می کند.این اجاق، برد را تا دمایی گرم می کند که خمیر لحیم را ذوب می کند و یک پیوند قوی بین قطعات و PCB ایجاد می کند.فرآیند جریان مجدد به دقت کنترل می شود تا اطمینان حاصل شود که قطعات در اثر حرارت بیش از حد آسیب نمی بینند.

بازرسی و آزمایش

مرحله نهایی در خط SMT شامل بازرسی و آزمایش است.ماشین‌های بازرسی نوری خودکار (AOI) نقص‌هایی مانند قطعات نامناسب یا مشکلات لحیم کاری را بررسی می‌کنند.علاوه بر این، آزمایش عملکرد تضمین می کند که PCB مونتاژ شده همانطور که در نظر گرفته شده است کار می کند.هر گونه نقص شناسایی شده در این مرحله قبل از انتقال محصول به مرحله بعدی تولید اصلاح می شود.

مزایای استفاده از خط SMT

بهره وری

یکی از مزایای اصلی خط SMT کارایی آن است.اتوماسیون فرآیند امکان تولید با سرعت بالا را فراهم می کند و زمان لازم برای مونتاژ دستگاه های الکترونیکی را کاهش می دهد.این کارایی به ویژه برای تولید در مقیاس بزرگ مفید است.

دقت، درستی

خطوط SMT سطح بالایی از دقت را ارائه می دهند که برای دستگاه های الکترونیکی مدرن ضروری است.دقت ماشین‌های انتخاب و جاسازی باعث می‌شود که قطعات به درستی در جای خود قرار گیرند و احتمال نقص را کاهش داده و کیفیت کلی محصول را بهبود بخشد.

مقرون به صرفه بودن

با خودکار کردن فرآیند مونتاژ، خطوط SMT می توانند هزینه های نیروی کار را به میزان قابل توجهی کاهش دهند.علاوه بر این، توانایی تولید سریع مقادیر زیاد محصولات می تواند منجر به صرفه جویی در مقیاس شود و هزینه کلی تولید را کاهش دهد.

طرح بندی خط تولید SMT

طرح بندی خطی

در طرح خطی خط تولید SMT، ماشین‌ها در یک خط مستقیم قرار می‌گیرند.این چیدمان ساده و آسان برای مدیریت است، و آن را به یک انتخاب محبوب برای بسیاری از تولید کنندگان تبدیل می کند.با این حال، ممکن است در مقایسه با سایر چیدمان ها به فضای کف بیشتری نیاز داشته باشد.

چیدمان U شکل

طرح U شکل برای بهینه سازی فضا و بهبود گردش کار طراحی شده است.ماشین‌ها به شکل U چیده شده‌اند و به اپراتورها اجازه می‌دهند به راحتی بین مراحل مختلف خط SMT حرکت کنند.این طرح می تواند کارایی را افزایش داده و زمان مورد نیاز برای تولید را کاهش دهد.

چیدمان مدولار

طرح خط تولید SMT ماژولار به انعطاف پذیری و مقیاس پذیری اجازه می دهد.ماشین‌ها در ماژول‌هایی مرتب شده‌اند که به راحتی می‌توان آن‌ها را در صورت نیاز دوباره پیکربندی یا گسترش داد.این چیدمان برای تولیدکنندگانی که نیاز به تطبیق با تغییر الزامات تولید دارند ایده آل است.

نتیجه

درک کامل شکل و معنای خط SMT برای هر کسی که در تولید لوازم الکترونیکی فعالیت دارد ضروری است.از چاپگر شابلون گرفته تا فر جریان مجدد، هر جزء نقش مهمی در روند مونتاژ بازی می کند.مزایای خط SMT، از جمله کارایی، دقت و مقرون به صرفه بودن، آن را به بخشی حیاتی از تولید مدرن تبدیل می کند.علاوه بر این، انتخاب طرح خط تولید SMT مناسب می‌تواند کارایی و انعطاف‌پذیری فرآیند تولید را افزایش دهد.با ادامه پیشرفت فناوری، اهمیت خطوط SMT در تولید لوازم الکترونیکی همچنان رو به رشد خواهد بود.
