SM485P
I.C.T
| مقدار: | |
|---|---|

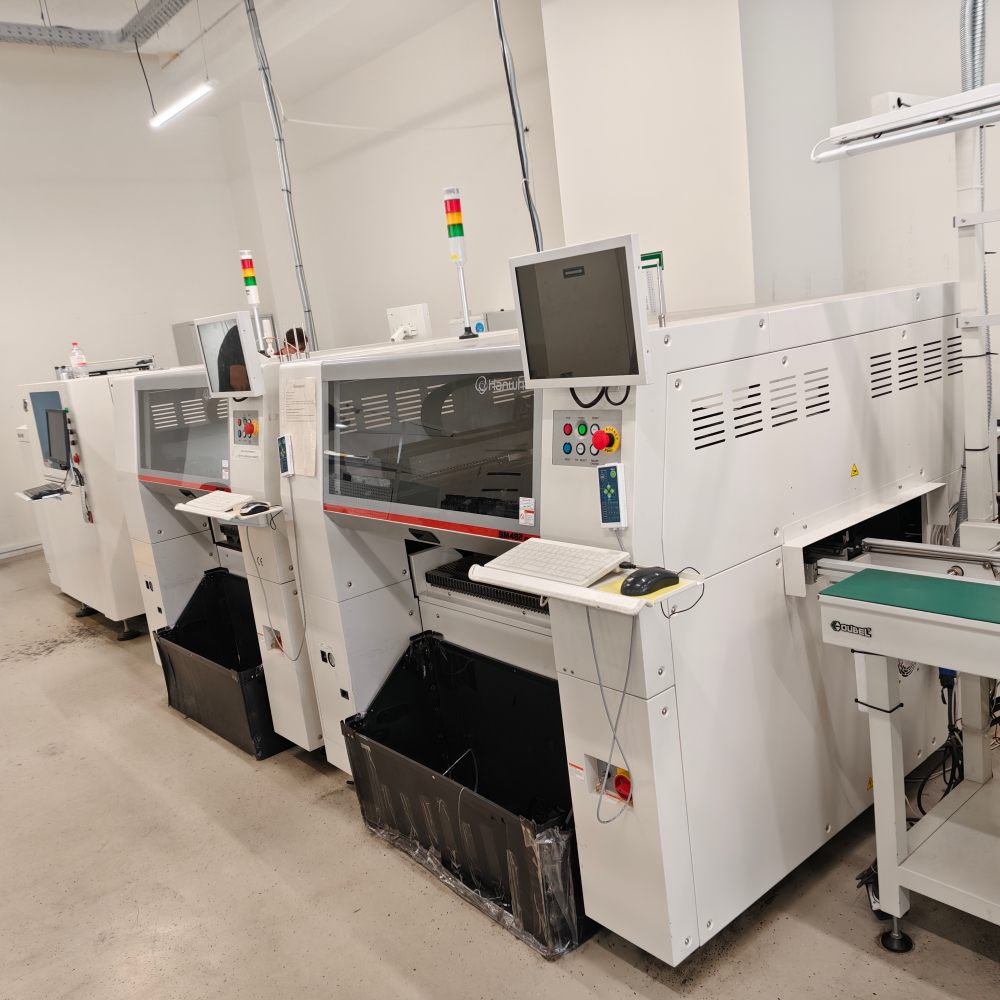

| قابل اعتماد PCB SMT Pick and Place Machine
PCB SMT Pick and Place Machine Hanwha در کارخانههایی که هرگز نمیخوابند، مقاوم است. همه مدلها دارای اصول اولیه یکسانی هستند: دیدی که قطعات را در هنگام پرواز بدون کاهش سرعت میگیرد، فیدرهایی که با هم برقی یا پنوماتیکی کار میکنند تا از موجودی قدیمی استفاده کنند و پول نقد ذخیره کنند، و نرمافزار سادهای که هر کسی میتواند به سرعت از عهده آن برآید. آنها هر اندازه برد یا جزئی را با کنترل دقیق می گیرند. فناوری اطلاعات و ارتباطات، این ماشینهای قابل اعتماد را به مشتریان منتقل میکند و از طراحی خط، راهاندازی و آموزش عملی مراقبت میکند تا تولید بدون توجه به کشور، تمیز شروع شود و قوی بماند.
| معرفی مدل
پادشاه سرعت: SM471Plus
SM471Plus دارای یک دروازه و ده اسپیندل در هر سر است تا زمانی که همه چیز به درستی تنظیم شود، 78000 CPH را افزایش می دهد. Flying vision تراشه های کوچک 0402 را در ±40 میکرومتر و IC ها را در ±50 میکرومتر میخکوب می کند. مغازههای با حجم بالا که تلفنها یا وسایلی را میسازند، این دستگاه خودکار smt را برای دویدن بیوقفه میگیرند. تخته های استاندارد 510x460 میلی متر هستند، با گزینه هایی برای کارهای بزرگتر در صورت نیاز.
همه منظوره جامد: SM481Plus
SM481Plus دارای یک دروازه با شش دوک در هر سر برای ثابت 40000 CPH در قطعات به 42 میلی متر است. Stage vision جای IC را تا 30±30 میکرومتر سفت می کند. سازندگان خودرو و لوازم خانگی این PCB SMT Pick and Place Machine را برای خطوطی انتخاب می کنند که اندازه قطعات را روزانه تغییر می دهند. حالت تک لاین تختههای بلند تا 1500 میلیمتر را بدون شکستن گام میبرد.
Odd-Job Master: SM482Plus
شش دوک بر روی یک دروازه، SM482Plus را به 30000 CPH حتی با شکلهای عجیب روی تختههایی تا 1200x510 میلیمتر میرساند. دید مرحله ای IC ها را در ±30μm مرده نگه می دارد. کارخانه های روشنایی و صنعتی زمانی از آن استفاده می کنند که قطعات با قالب معمولی مطابقت نداشته باشند و خط تحمل تاخیر را نداشته باشد.
Dual-Lane Heavy: DECAN L2
DECAN L2 دو دروازه، هر کدام شش اسپیندل را برای 56000 CPH در قطعات پهن به 55 میلی متر می آورد. دید پرواز با تراشه های کوچک ± 28 میکرومتر برخورد می کند. سازندگان LED و خطوط پانل بزرگ، این دستگاه انتخاب و مکان PCB SMT را برای جریان دو خطی و بردهایی که تا 1200 میلیمتر تحت فشار سنگین روزانه کشیده میشوند، انتخاب میکنند.
| مشخصات
| پارامتر | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| سرعت قرار دادن (بهینه) | 78000 CPH | 40،000 سانتی متر در ساعت | 30000 CPH | 56000 CPH |
| تعداد اسپیندل | 10 دوک / سر (1 دروازه ای) | 6 دوک / سر (1 دروازه ای) | 6 دوک / سر (1 دروازه ای) | 6 دوک / سر (2 دروازه) |
| دقت قرار دادن (تراشه) | ±40 میکرومتر (0402) | ±40 میکرومتر (0402) | ±40 میکرومتر (0402) | ± 28 میکرومتر (03015) |
| دقت قرار دادن (IC) | ± 50 میکرومتر | ± 30 میکرومتر | ± 30 میکرومتر | ± 25 میکرومتر |
| محدوده کامپوننت | 0402 ~ □14mm (H12mm) | 0402 ~ □42mm (H15mm) | 0402 ~ □55mm (H15mm) | 0402 ~ □21mm (H12mm، تا □55mm انتخابی) |
| حداکثر اندازه PCB (استاندارد) | 510 × 460 میلی متر | 460 در 400 میلی متر | 740 × 460 میلی متر | 510 × 460 میلی متر |
| حداکثر اندازه PCB (اختیاری) | 610 × 460 میلی متر | 1500 × 460 میلی متر | 1200 × 510 میلی متر | تا 1200 در 460 میلی متر |
| ظرفیت فیدر (8 میلی متر) | 120ea | 120ea | 120ea | 120ea |
| سیستم بینایی | پرواز پرواز | چشم انداز مرحله | چشم انداز مرحله | پرواز پرواز |
| محصولات مرتبط SMT بیشتر
ICT خطوط کامل SMT را برای پشتیبان هر دستگاه PCB SMT Pick and Place با لودرهای خلاء که تختهها را تمیز میکنند، چاپگرهایی که خمیر را دقیقاً در جایی که لازم است رها میکنند، اجاقهای چند منطقهای که اتصالات قوی ایجاد میکنند و واحدهای AOI که مشکل را سریع تشخیص میدهند، ایجاد میکند. هر قطعه برای دویدن بدون شکستگی محکم به هم متصل می شود. سیستم کامل خروجی خوبی را بالا می برد، ضایعات را کاهش می دهد و در کارخانه های خودروسازی، پزشکی، روشنایی و مصرف کننده ثابت نگه می دارد. تابلوها آماده حضور در خیابان هستند و ما برنامه ریزی و پشتیبانی را از اولین تماس تا عملیات روزانه پوشش می دهیم.
| نام محصول | هدف در خط SMT |
|---|---|
| خط SMT | خط SMT با قابلیت ردیابی کاملاً خودکار ترکیه. |
| لودر PCB | به طور خودکار PCB های لخت را در خط بارگذاری می کند. |
| چاپگر خمیر لحیم | خمیر لحیم کاری را روی پدهای PCB با دقت چاپ می کند. |
| دستگاه را انتخاب و قرار دهید | قطعات را به طور دقیق روی PCB ها نصب می کند. |
| اجاق گاز | لحیم کاری را ذوب می کند تا اتصالات جامد ایجاد کند. |
| دستگاه بازرسی | دستگاه های بازرسی SMT مانند AOI، SPI، اشعه ایکس و بازرس استنسیل. |
| تجهیزات قابلیت ردیابی | داده های تولید را ثبت و ردیابی می کند. |
| ویدئوی موفقیت مشتری
دو مهندس فناوری اطلاعات و ارتباطات در تاجیکستان فرود آمدند تا عملیات LED را آغاز کنند. این قرارداد شامل دو خط کامل SMT بود که چندین دستگاه PCB SMT Pick and Place را اجرا می کردند، به علاوه DIP، پوشش، توزیع و خطوط مونتاژ کامل لامپ LED. ویدئو نشان میدهد که جعبهها در ایمن میغلتند، ماشینها با هم روان میشوند، خدمه محلی گام به گام یاد میگیرند، و خطوطی که هر نوع لامپ LED را تمیز و سریع میسازند. مالک با تمجید مستقیم برای راه اندازی سریع و نتایج درجه یک به پایان رسید.
| خدمات و پشتیبانی آموزشی
ICT خدمات و آموزش کامل را در اطراف هر دستگاه PCB SMT Pick and Place میپیچد. ما نیازهای شما را اندازه میگیریم، خط را نقشه میکشیم، حمل و نقل را انجام میدهیم، آن را در محل میسازیم و مستقیماً به افراد شما آموزش میدهیم. مهندسان برای رفع مشکل یا مشاوره به جادهها میروند. کار در حال انجام فرآیندها را تنظیم می کند و ارتقاهایی را اضافه می کند تا خروجی را بالا نگه دارد و خرابی ها نادر باشد.
| توصیفات مشتری
مشتریان مستقیماً در مورد مهندسان ICT صحبت می کنند که تیزبین و ثابت در کار هستند. آنها برای قابلیت اطمینان روزانه و روزانه از PCB SMT Pick and Place Machine استفاده می کنند. بسته بندی در برابر حمل و نقل دشوار است و پاسخ ها به سرعت بازمی گردند. آموزش باعث می شود خدمه تخته های عالی را سریع و تقریباً بدون ضایعات قرار دهند.
| گواهینامه ها و استانداردها
ICT نشانهای جهانی اصلی را دارد که به معنای تجارت است: CE برای اجرای ایمن، RoHS برای مواد تمیز، ISO9001 برای کنترل دقیق. پتنت ها ایده های هوشمند ما را در تجهیزات SMT قفل می کنند. همه اینها پشتیبان هر دستگاه انتخاب و سرویس خودکار smt با قوانین سخت بین المللی در مورد کیفیت، ایمنی و عملکرد سبز است.
| درباره شرکت و کارخانه ICT
ICT مراکز تحقیق، توسعه و ساخت خود را در چین با 89 دست روی عرشه، که 20 نفر از آنها مهندس هستند، اداره می کند. ما پس از شروع در سال 2012 به سرعت شروع به کار کردیم. اکنون بیش از 1600 مشتری در 72 کشور راه حل های الکترونیکی کامل ما را اجرا می کنند. هر مرحله کارخانه از بررسیهای دقیق و قوانین کیفیت پیروی میکند تا ماشینهای جامد به کارخانههای دوردست و آماده کار برسند.
