ICT-6561
I.C.T
| مقدار: | |
|---|---|
| چاپگر استنسیل خودکار پیشرفته
چاپگر استنسیل تمام اتوماتیک SMT توسط ICT یک انتخاب برتر برای مونتاژ PCB مدرن است. این دستگاه دقت و سرعت بالایی را با چرخه چاپ 7 ثانیه ای و دقت 0.025 ± میلی متر ارائه می دهد. استفاده از خمیر لحیم کاری را خودکار می کند، خطاهای دستی و ضایعات را کاهش می دهد و در عین حال کیفیت را بهبود می بخشد. این دستگاه که برای صنایعی مانند لوازم الکترونیکی مصرفی، LED و خودرو طراحی شده است، دارای کالیبراسیون خودکار PCB، فشار قابل تنظیم اسکاج و تمیز کردن شابلون است. ICT سیستم های Industry 4.0 و MES را برای راه حل های کارخانه هوشمند ادغام می کند. با عملکرد آسان در ویندوز 10 و مواد بادوام از برندهای برتر، قابلیت اطمینان طولانی مدت را تضمین می کند. این چاپگر به کارخانه ها کمک می کند تا بهره وری را افزایش دهند و نیازهای متنوع را با عملکرد کارآمد و پایدار برآورده کنند.
| نشان
این چاپگر صفحه نمایش SMD به لطف سیستم دید پیشرفته خود با حلقه یکنواخت و منابع نور کواکسیال دقت چاپ 0.03 ± میلی متر را ارائه می دهد. این به طور دقیق علائم PCB مختلف را شناسایی می کند و از هم ترازی کامل برای آبکاری قلع و FPC اطمینان می دهد که کیفیت کلی تولید را افزایش می دهد.
چاپگر استنسیل خودکار شامل یک سیستم تطبیق پیشرفته بالا و پایین است که با انواع مختلف PCB تنظیم می شود. این ویژگی قرار دادن دقیق استنسیل، کاهش خطاها و بهبود کارایی در فرآیندهای تولید الکترونیک با سرعت بالا را تضمین می کند.
مجهز به سیستم تمیز کننده اسپری منحصر به فرد، گزینه های تمیز کردن خشک، مرطوب و دستی را ارائه می دهد. طراحی جداگانه CCD و تمیز کردن، که توسط نرم‌افزار کنترل می‌شود، باعث صرفه‌جویی در مصرف مواد مصرفی و حفظ یک شابلون تمیز می‌شود و کیفیت چاپ ثابت را در طول زمان تضمین می‌کند.
| مشخصات
| مدل | ICT-4034 | ICT5134 | ICT-5151 |
| اندازه قاب (میلی متر) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| اندازه PCB (میلی متر) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| جهت حمل | چپ راست ؛ راست چپ ؛ چپ چپ ؛ راست | ||
| سیستم پشتیبانی | پین مغناطیسی/جدول تنظیم شده/پشتیبانی | ||
| سیستم بستن | بستن جانبی (نازل خلاء، فشار Z جمع شونده خودکار گزینه ای است) | ||
| سر چاپگر | دو سر پرینت موتوری مستقل | ||
| نوع اسکاج | فولاد ضد زنگ (استاندارد)، پلاستیک | ||
| سیستم نظافت | خشک ، مرطوب ، خلاء | ||
| بازرسی | بازرسی دو بعدی (استاندارد) | ||
| منبع تغذیه | AC: 10 ± 220٪، 50/60 هرتز، 3 کیلووات | ||
| روش کنترل | کنترل کامپیوتر | ||
| بعد (میلی متر) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| مدل | ICT-6534 | ICT-6561 | ICT-9060 |
| اندازه قاب (میلی متر) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| اندازه PCB (میلی متر) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| بعد (میلی متر) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* فناوری اطلاعات و ارتباطات همچنان روی کیفیت و عملکرد کار می کند ، مشخصات و ظاهر ممکن است بدون اطلاع خاص به روز شود.

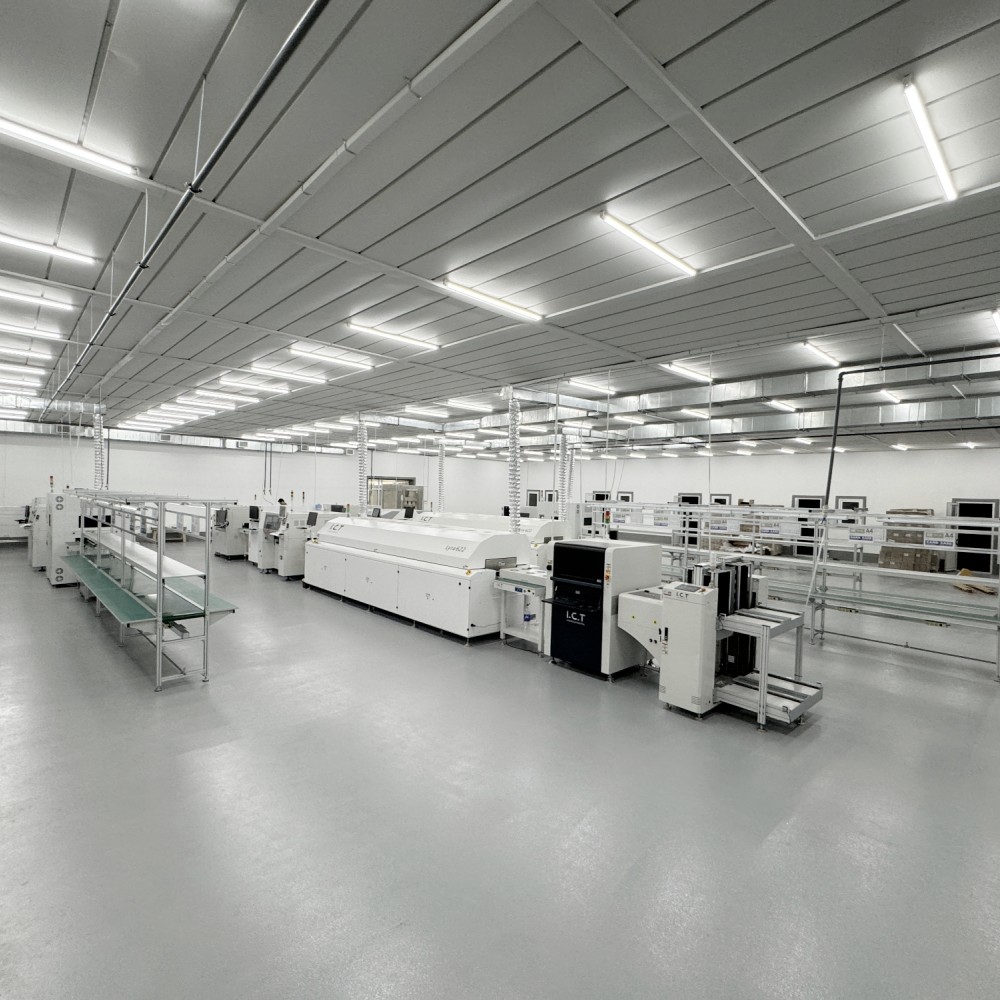

| لیست تجهیزات خط SMT
خط تولید PCBA با کیفیت بالا ما دارای تجهیزات پیشرفته برای مونتاژ PCB کارآمد و دقیق است. خط SMT کاملاً خودکار شامل یک لودر، یک چاپگر خودکار برای کاربرد دقیق خمیر لحیم کاری، یک دستگاه انتخاب و جابجایی برای قرار دادن دقیق قطعات، یک کوره جریان مجدد برای لحیم کاری مطمئن و یک سیستم AOI برای بازرسی کامل نقص است. این خط تولید PCBA با کیفیت بالا، عملکرد روان، قابلیت اطمینان بالا و مونتاژ SMT کم هزینه را تضمین می کند و نیازهای مختلف صنعت را برآورده می کند.
| نام محصول | هدف در خط SMT |
|---|---|
| لودر PCB | به طور خودکار PCB های لخت را در خط بارگذاری می کند. |
| چاپگر خمیر لحیم | خمیر لحیم کاری را روی پدهای PCB با دقت چاپ می کند. |
| دستگاه را انتخاب و قرار دهید | قطعات را به طور دقیق روی PCB ها نصب می کند. |
| اجاق گاز | لحیم کاری را ذوب می کند تا اتصالات جامد ایجاد کند. |
| دستگاه AOI | اتصالات لحیم کاری و عیوب قرارگیری را بررسی می کند. |
| دستگاه SPI | ارتفاع و کیفیت خمیر لحیم کاری را بررسی می کند. |
| تجهیزات قابلیت ردیابی | داده های تولید را ضبط و ردیابی می کند: دستگاه علامت گذاری لیزری / نصب کننده برچسب / چاپگر جوهر افشان |
| مطالعه موردی مشتری
در سال 2025، مهندسان فناوری اطلاعات و ارتباطات از یک کارخانه روشنایی LED برای نصب یک سیستم چاپگرهای شابلون خودکار بازدید کردند. مشتری به یک چیدمان فشرده U شکل 16 متر در 2.7 متر در فضای 21 متر در 5 متر نیاز داشت. پس از 2 روز نصب و 6 روز آموزش، پروژه با موفقیت به پایان رسید و نیازهای تولیدی کارفرما با پشتیبانی کارشناسان تامین شد.
| خدمات و پشتیبانی آموزشی
ICT خدمات نصب، نگهداری و آموزش حرفه ای را ارائه می دهد. تیم ما عملکرد یکپارچه را تضمین می کند و کمک های فنی مداوم را برای کمک به مشتریان برای بهینه سازی استفاده از چاپگر استنسیل صفحه نمایش الکترونیکی خود ارائه می دهد.
| نظرات مشتریان
مشتریان به تخصص مهندسان ما در حین راه اندازی و عملکرد قابل اعتماد چاپگر شابلون صفحه نمایش اهمیت می دهند. آنها همچنین بسته بندی ایمن و پاسخ های سریع به سوالات فنی را ستایش می کنند و اعتماد پایدار به راه حل های ما ایجاد می کنند.
| گواهینامه ها و استانداردها
ICT دارای CE، RoHS، ISO9001 و چندین اختراع است که تمرکز ما را بر ایمنی و نوآوری نشان می دهد. این گواهینامه ها تضمین می کند که چاپگر استنسیل الکترونیکی ما با استانداردهای کیفیت جهانی مطابقت دارد.
| درباره شرکت ICT و کارخانه ما
ICT که در سال 2012 تأسیس شد، یک ارائه دهنده راه حل الکترونیکی قابل اعتماد با بیش از 25 سال تجربه است. ما با 89 پرسنل، 20 مهندس و یک مرکز 12000 متر مربعی، تحقیق و توسعه و تولید داخلی را انجام می دهیم. کارخانه ما با ارائه خدمات به بیش از 1600 مشتری در 72 کشور، از کنترل های کیفی دقیق و یک سیستم مدیریت قوی حمایت می کند که باعث رشد سریع در سراسر جهان می شود.
