ICT-1200
I.C.T
| مقدار: | |
|---|---|

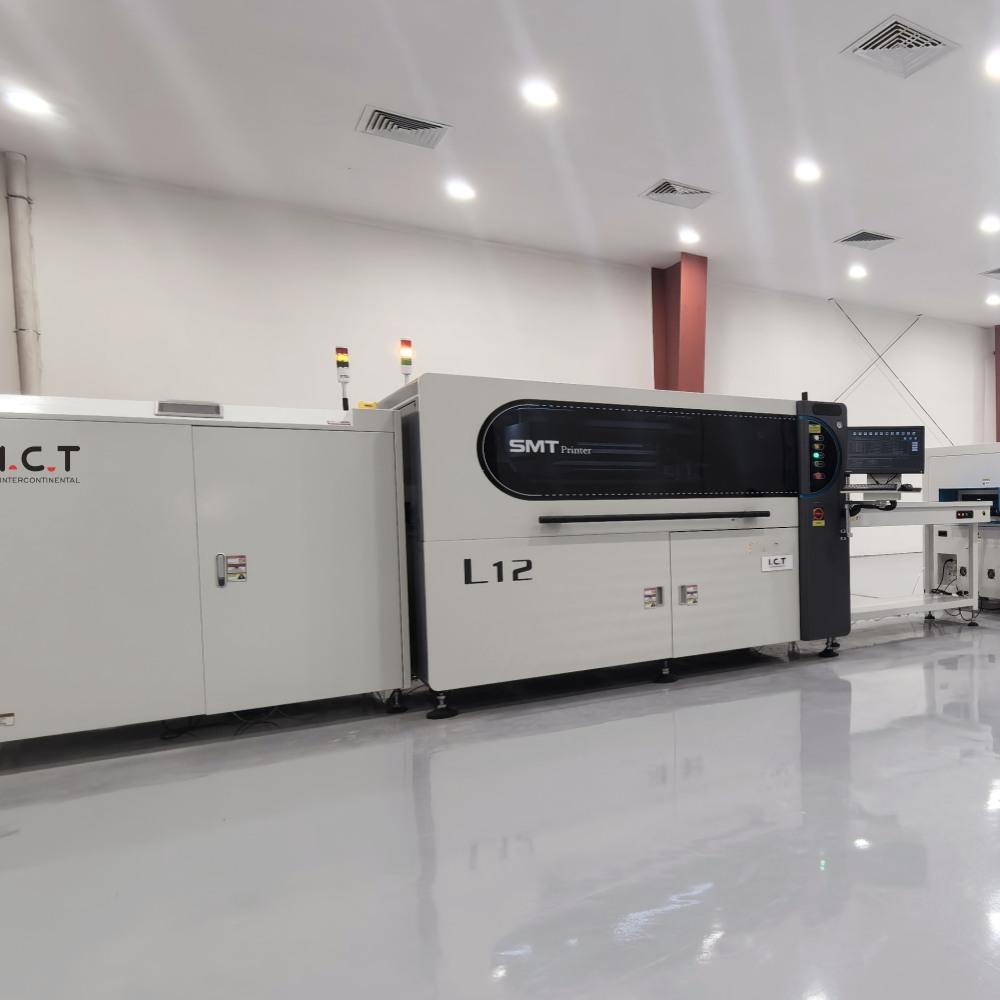

| دستگاه شابلون چاپ صفحه 1.2 متری SMT
دستگاه شابلون چاپ صفحه نمایش 1.2 متری ICT-1200، PCBهای LED بزرگ را با اتوماسیون کامل کنترل می کند. استانداردهای Industry 4.0 را برآورده می کند و برای عدم نقص به MES متصل می شود. دقت تکرار به ± 0.015 میلی متر می رسد، چاپ در 0.03 میلی متر. این چاپگر استنسیل 1.2 متری بردهای تا 1200x350 میلی متر را پردازش می کند. این شامل چاپ چسب، تمیز کردن خودکار، و کنترل فشار برای افزایش خروجی و کاهش هزینه است. قطعات پاناسونیک و SMC خرابی را کم نگه می دارند. سیستم ویندوز 10 امکان تنظیمات جدید را در 5-10 دقیقه می دهد. مناسب برای LED، وسایل نقلیه و الکترونیک عمومی. این دستگاه چاپ صفحه smt اجرای پایدار و استفاده آسان را ارائه می دهد.
| نشان
آویز پل قوسی با لینک مستقیم در دستگاه شابلون چاپ اسکرین 1.2 متری SMT. دو موتور پله ای برای دقت فشار مستقلی را هدایت می کنند. ریل های کشویی قبل و بعد از چاپ موقعیت خود را حفظ می کنند. سر معلق فشار را به طور خودکار با بازخورد زنده تنظیم می کند. این نیرو آنلاین را متعادل می کند و از چندین روش جداسازی پشتیبانی می کند. این باعث کاهش عیوب بر روی تخته های LED بزرگ می شود و خمیر یکنواخت را تضمین می کند.
طراحی کمربند گیر کردن PCB را در این چاپگر شابلون 1.2 متری متوقف می کند. موتور سرعت و توقف دقیق را تنظیم می کند. جهت ها به تناسب خطوط تغییر می کنند: چپ-راست یا دیگران. گیره های جانبی به همراه خلاء تخته ها را صاف تا شابلون نگه می دارند. با PCB های نازک یا تاب دار کار می کند. این باعث می شود تماس صاف و سرعت خط در کار SMT بالا باشد.
گزینه های خشک، مرطوب یا دستی برای دستگاه استنسیل چاپ روی صفحه. CCD جدا از اسپری برای مشاهده واضح. اسپری به طور یکنواخت از بالا به پایین پوشش می دهد، باعث صرفه جویی در مصرف الکل و کاغذ می شود. استفاده از آهنگ های نرم افزاری خلاء قوی باقیمانده ها را به سرعت بیرون می کشد. این حالت استنسیل و کیفیت چاپ را با زمان توقف کمتر حفظ می کند.
| مشخصات
| مدل | ICT-4034 | ICT5134 | ICT-5151 |
| اندازه قاب (میلی متر) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| اندازه PCB (میلی متر) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| جهت حمل | چپ راست ؛ راست چپ ؛ چپ چپ ؛ راست | ||
| سیستم پشتیبانی | پین مغناطیسی/جدول تنظیم شده/پشتیبانی | ||
| سیستم بستن | بستن جانبی (نازل خلاء، فشار Z جمع شونده خودکار گزینه ای است) | ||
| سر چاپگر | دو سر پرینت موتوری مستقل | ||
| نوع اسکاج | فولاد ضد زنگ (استاندارد)، پلاستیک | ||
| سیستم نظافت | خشک ، مرطوب ، خلاء | ||
| بازرسی | بازرسی دو بعدی (استاندارد) | ||
| منبع تغذیه | AC: 10 ± 220٪، 50/60 هرتز، 3 کیلووات | ||
| روش کنترل | کنترل کامپیوتر | ||
| بعد (میلی متر) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| مدل | ICT-6534 | ICT-6561 | ICT-9060 |
| اندازه قاب (میلی متر) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| اندازه PCB (میلی متر) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| بعد (میلی متر) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* فناوری اطلاعات و ارتباطات همچنان روی کیفیت و عملکرد کار می کند ، مشخصات و ظاهر ممکن است بدون اطلاع خاص به روز شود.
| لیست تجهیزات خط SMT
خط تولید PCBA با کیفیت بالا ما دارای تجهیزات پیشرفته برای مونتاژ PCB کارآمد و دقیق است. خط SMT کاملاً خودکار شامل یک لودر، یک چاپگر خودکار برای کاربرد دقیق خمیر لحیم کاری، یک دستگاه انتخاب و جابجایی برای قرار دادن دقیق قطعات، یک کوره جریان مجدد برای لحیم کاری مطمئن و یک سیستم AOI برای بازرسی کامل نقص است. این خط تولید PCBA با کیفیت بالا، عملکرد روان، قابلیت اطمینان بالا و مونتاژ SMT کم هزینه را تضمین می کند و نیازهای مختلف صنعت را برآورده می کند.
| نام محصول | هدف در خط SMT |
|---|---|
| لودر PCB | به طور خودکار PCB های لخت را در خط بارگذاری می کند. |
| چاپگر خمیر لحیم | خمیر لحیم کاری را روی پدهای PCB با دقت چاپ می کند. |
| دستگاه را انتخاب و قرار دهید | قطعات را به طور دقیق روی PCB ها نصب می کند. |
| اجاق گاز | لحیم کاری را ذوب می کند تا اتصالات جامد ایجاد کند. |
| دستگاه AOI | اتصالات لحیم کاری و عیوب قرارگیری را بررسی می کند. |
| دستگاه SPI | ارتفاع و کیفیت خمیر لحیم کاری را بررسی می کند. |
یکپارچگی مفصل لحیم کاری داخلی را بررسی می کند و عیوب پنهان را تشخیص می دهد. | |
| دستگاه تمیز کردن SMT | برای تمیز کردن PCB ها، شابلون ها، فیکسچرها، نازل ها و غیره استفاده می شود. |
| دستگاه برش PCB | PCBA را به محصول نهایی برش دهید |
| تجهیزات قابلیت ردیابی | داده های تولید را ضبط و ردیابی می کند: دستگاه علامت گذاری لیزری / نصب کننده برچسب / چاپگر جوهر افشان |
| ویدئوی موفقیت مشتری
در سال 2025، مهندسان فناوری اطلاعات و ارتباطات برای نصب و آموزش به یک کارخانه روشنایی LED خانگی رفتند. مشتری به 13 دستگاه در یک خط 29 متری نیاز داشت، اما فضا 21x5 متر بود. ما یک طرح U-شکل درست کردیم که 16x2.7 متر باشد. دو روز برای راه‌اندازی: سیم‌کشی، قرار دادن، آزمایش‌ها و پیوندها از جمله دستگاه چاپ صفحه نمایش 1.2 متری SMT. آموزش شش روزه بار برد، تنظیمات، پاکسازی، اصلاح و داده های MES را پوشش می دهد. خط بدون مشکل شروع شد، خروجی LED افزایش یافت. مشتری بدون فضای اضافی یا تاخیر به تناسب سفارشی رسید. این نشان می دهد که چگونه چاپگر استنسیل 1.2 متری در مناطق تنگ برای نتایج سریع کار می کند.
| خدمات و پشتیبانی آموزشی
ICT نصب، نگهداری و آموزش کامل دستگاه شابلون چاپ صفحه نمایش SMT 1.2 متری را انجام می دهد. مهندسان نیازهای مشتری را بررسی می کنند، طرح های خط سفارشی را ترسیم می کنند، فرآیندها را تنظیم می کنند و در محل آزمایش می کنند. مراکز جهانی قطعات را سریع ارسال می کنند، چک از راه دور ارائه می دهند و نرم افزار را به روز می کنند. تمرین دویدن روزانه، ست های فشار، گام های تمیز، خطاخوانی و عادات ایمن را آموزش می دهد. ما با 25 سال تجربه در 72 کشور به مشتریان خدمات ارائه می دهیم. این از همان ابتدا خطوط را ایجاد می کند، مشکلات را سریع برطرف می کند و با هزینه کمتر به رشد کمک می کند.
| نظرات مشتریان
مشتریان مهندسین را برای آموزش واضح و کمک سریع در محل دوست دارند. دستگاه شابلون چاپ صفحه نمایش 1.2 متری SMT به دلیل دقت ثابت و توقف های اندک مورد تحسین قرار می گیرد. بسته بندی با فوم و جعبه ها، وسایل را در سفرهای طولانی ایمن نگه می دارد. پاسخ ها با تماس یا از راه دور سریع می آیند، مشکلات را در چند ساعت حل می کنند. مشتریان می گویند که این باعث ایجاد اعتماد می شود و خطوط را ادامه می دهد.
| گواهینامه ها و استانداردها
ICT دارای CE برای ایمنی، RoHS برای عدم مواد مضر، ISO9001 برای کنترل کیفیت است. پتنت ها شامل صرفه جویی در تمیز کردن، سوئیچ های سریع، محافظ های تصادف، ابزار چسب، بررسی خطا، نیروی چاپ، مراحل فرآیند، استنت های با کیفیت، دستمال مرطوب شابلون، سرعت بالابر، حرکت تسمه می شوند. اینها دستگاه چاپ صفحه smt را ایمن و جدید برای بازارهای جهانی می کند.
| درباره شرکت ICT و کارخانه ما
ICT سایت های تحقیق و توسعه و ساخت خود را با 89 کارمند، 20 مهندس اجرا می کند که از سال 2012 در حال رشد است. ما با مجموعه های کامل SMT به 1600 مشتری در 72 کشور کمک می کنیم. پارک 12000 متر مربع قطعات را آزمایش می کند، دقیق مونتاژ می کند، آزمایش های طولانی را اجرا می کند، کیفیت را سخت مدیریت می کند. این خطاهای کم، چرخ دنده عمر طولانی می دهد. شعبه های سراسر جهان دانش جهانی را با خدمات محلی ترکیب می کنند. ما بر معاملات صادقانه، برنامه‌های ساده، گفتگوی آزاد، کار تیمی، بردهای مشترک تمرکز می‌کنیم. مشتریان خطوط صفر، ارتقاء، افزایش سرعت، تغییرات بازار را دریافت می کنند.
