| چاپگر SMT شابلون قابل اعتماد
در تولید سریع الكترونیك، خمیر لحیم ناسازگار منجر به نقص و تأخیر می شود - چاپگر استنسیل SMT ما با اتوماسیون آن را برطرف می كند. این چاپگر استنسیل SMT با دقت بالا تکرارپذیری 0.01 ± میلی متر را به دست می آورد که برای وسایل الکترونیکی LED، خودرو و مصرف کننده ایده آل است. چاپگر PCB خودکار بردها را فوراً کالیبره می کند، در کمتر از 7 ثانیه چاپ می کند و شابلون ها را بدون تلاش دستی تمیز می کند. با استفاده از سیستم خمیر لحیم کاری چاپگر شابلون، ضایعات ناشی از کاربرد ناهموار یا تجمع جانبی را حل کنید. ادغام با MES برای داده های زمان واقعی، کاهش هزینه ها و افزایش بازده. از PCB های کوچک 50x50mm تا PCB های بزرگ 900x600mm، این چاپگر استنسیل SMT با دقت بالا خطوط پر هرج و مرج را به عملیات روان تبدیل می کند.
| نشان
مدیران کارخانه از بازکاری ناشی از رسوبات ضعیف خمیر می ترسند، به خصوص در مونتاژ LED که در آن زمین های خوب به کمال نیاز دارند. اسکاج پل قوسی چاپگر شابلون SMT که توسط موتورهای پله ای دوگانه هدایت می شود، فشار متعادلی را با بازخورد بلادرنگ اعمال می کند. این چاپگر استنسیل SMT با دقت بالا، دقت 0.01 میلی‌متر را در تخته‌های قلع اندود یا FPC با استفاده از دید پیشرفته و چراغ‌های کواکسیال تضمین می‌کند. در سناریوهای الکترونیک خودرو، از چاپ چسب برای جلوگیری از سرریز شدن، کاهش ضایعات و خستگی اپراتور پشتیبانی می کند. نتایج ثابتی را در جابجایی پس از جابجایی تصور کنید—چاپگر PCB خودکار جداسازی چند روشی را انجام می‌دهد و اجراهای با حجم بالا را بدون نقص و سودآور می‌سازد.
مرباهای PCB تولید را در کارخانه های با مخلوط بالا متوقف می کند و باعث خرابی و ناامیدی می شود. چاپگر استنسیل SMT ما دارای سیستم تسمه ای است که با کنترل دقیق موتور برای سرعت تا 1500 میلی متر بر ثانیه از چسبیدن جلوگیری می کند. چاپگر PCB خودکار جهت ها را به طور انعطاف پذیری با استفاده از گیره های جانبی و جاروبرقی برای تخته های تاب دار کمتر از 1% تطبیق می دهد. برای جابجایی خطوط الکترونیکی مصرفی اغلب، بلند کردن قابل برنامه ریزی تماس کامل شابلون را تضمین می کند. این راه‌اندازی خمیر لحیم کاری چاپگر استنسیل، مداخلات دستی، افزایش سرعت در مونتاژ ماژول LED یا خودرو را حذف می‌کند و به تیم‌ها اجازه می‌دهد تا بر کیفیت و رفع مشکل تمرکز کنند.
باقیمانده خمیر روی شابلون ها باعث افت کیفیت و پاکسازی بیهوده در شیفت های شلوغ می شود. چاپگر استنسیل SMT حالت‌های خشک، مرطوب یا خلاء را با توزیع یکنواخت اسپری، با کنترل نرم‌افزار برای صرفه‌جویی در مواد ارائه می‌دهد. CCD جداگانه چاپگر استنسیل SMT با دقت بالا، سوراخ‌هایی را برای تمیز کردن خودکار تشخیص می‌دهد و تداوم در تولید الکترونیک را حفظ می‌کند. در سناریوهایی مانند تولید PCB سینمای خانوادگی، تجمع جانبی را بدون زحمت حذف می‌کند و از نقص جلوگیری می‌کند. اپراتورها از تعمیر و نگهداری بدون دردسر لذت می برند - چاپگر PCB خودکار خطوط را طولانی تر نگه می دارد، هزینه ها را کاهش می دهد و کارایی را برای برنامه های خمیر لحیم کاری چاپگر استنسیل افزایش می دهد.
| مشخصات
| مدل | ICT-4034 | ICT5134 | ICT-5151 |
| اندازه قاب (میلی متر) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| اندازه PCB (میلی متر) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| جهت حمل | چپ راست ؛ راست چپ ؛ چپ چپ ؛ راست | ||
| سیستم پشتیبانی | پین مغناطیسی/جدول تنظیم شده/پشتیبانی | ||
| سیستم بستن | بستن جانبی (نازل خلاء، فشار Z جمع شونده خودکار گزینه ای است) | ||
| سر چاپگر | دو سر پرینت موتوری مستقل | ||
| نوع اسکاج | فولاد ضد زنگ (استاندارد)، پلاستیک | ||
| سیستم نظافت | خشک ، مرطوب ، خلاء | ||
| بازرسی | بازرسی دو بعدی (استاندارد) | ||
| منبع تغذیه | AC: 10 ± 220٪، 50/60 هرتز، 3 کیلووات | ||
| روش کنترل | کنترل کامپیوتر | ||
| بعد (میلی متر) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| مدل | ICT-6534 | ICT-6561 | ICT-9060 |
| اندازه قاب (میلی متر) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| اندازه PCB (میلی متر) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| بعد (میلی متر) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* فناوری اطلاعات و ارتباطات همچنان روی کیفیت و عملکرد کار می کند ، مشخصات و ظاهر ممکن است بدون اطلاع خاص به روز شود.
| لیست تجهیزات خط SMT

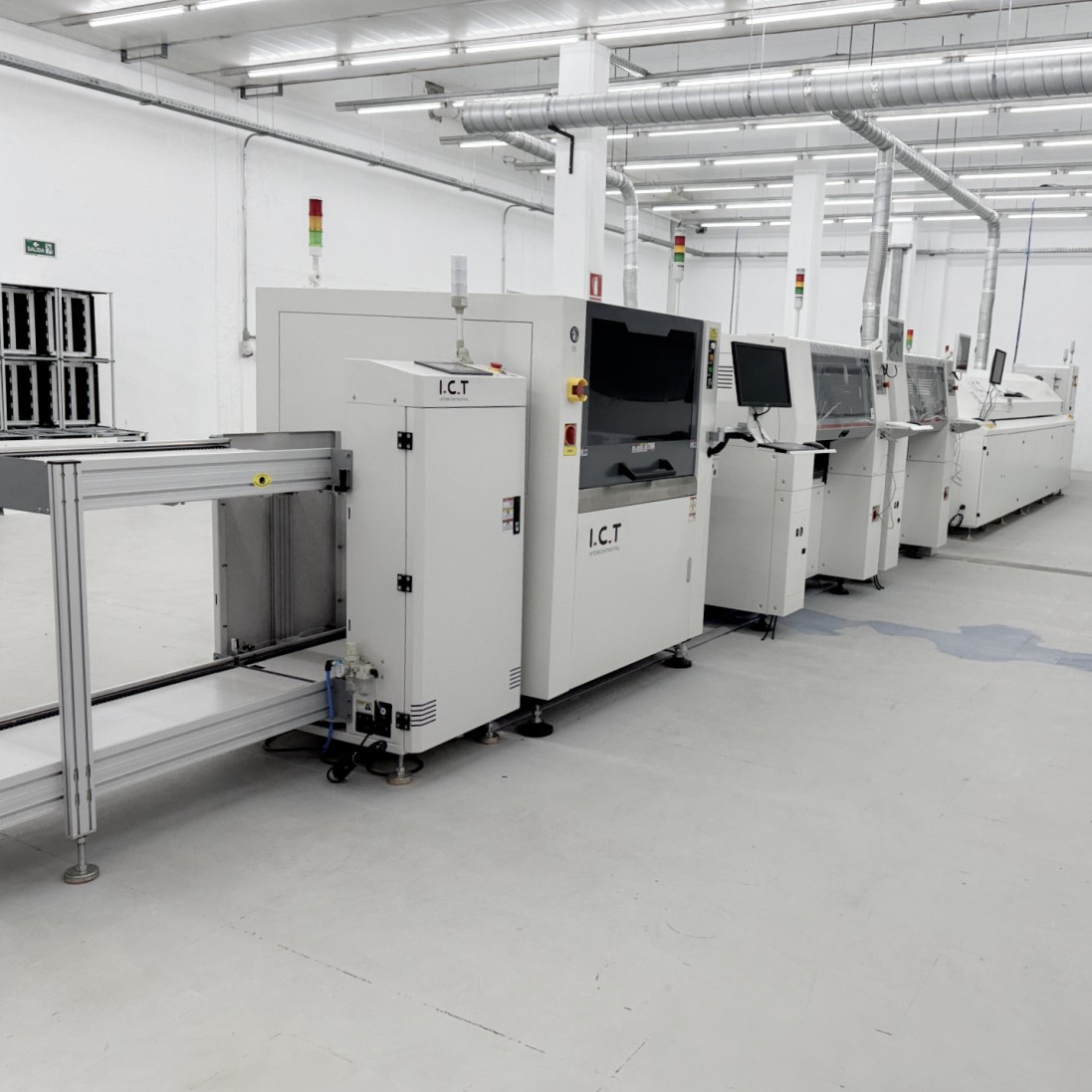

خط تولید PCBA با کیفیت بالا ما دارای تجهیزات پیشرفته برای مونتاژ PCB کارآمد و دقیق است. خط SMT کاملاً خودکار شامل یک لودر، یک چاپگر خودکار برای کاربرد دقیق خمیر لحیم کاری، یک دستگاه انتخاب و جابجایی برای قرار دادن دقیق قطعات، یک کوره جریان مجدد برای لحیم کاری مطمئن و یک سیستم AOI برای بازرسی کامل نقص است. این خط تولید PCBA با کیفیت بالا، عملکرد روان، قابلیت اطمینان بالا و مونتاژ SMT کم هزینه را تضمین می کند و نیازهای مختلف صنعت را برآورده می کند.
| نام محصول | هدف در خط SMT |
|---|---|
| لودر PCB | به طور خودکار PCB های لخت را در خط بارگذاری می کند. |
| چاپگر خمیر لحیم | خمیر لحیم کاری را روی پدهای PCB با دقت چاپ می کند. |
| دستگاه را انتخاب و قرار دهید | قطعات را به طور دقیق روی PCB ها نصب می کند. |
| اجاق گاز | لحیم کاری را ذوب می کند تا اتصالات جامد ایجاد کند. |
| دستگاه AOI | اتصالات لحیم کاری و عیوب قرارگیری را بررسی می کند. |
| دستگاه SPI | ارتفاع و کیفیت خمیر لحیم کاری را بررسی می کند. |
| تجهیزات قابلیت ردیابی | داده های تولید را ضبط و ردیابی می کند: دستگاه علامت گذاری لیزری / نصب کننده برچسب / چاپگر جوهر افشان |
| ویدئوی مورد موفقیت مشتری
یک شرکت ODM عربستان سعودی در سال 2025 با فشارهای توسعه محصولات LED مواجه شد و بدون راه اندازی قابل اعتماد با خطر تاخیر مواجه شد. ICT خطوط کامل SMT و DIP، از جمله چاپگر استنسیل SMT را ارائه کرد. دو مهندس خبره وارد خاورمیانه شدند و چاپگر استنسیل SMT با دقت بالا را در میان چالش ها نصب کردند. آنها کارکنان را در مورد عملیات چاپگر PCB خودکار، از بارگذاری تا بهینه سازی چاپ خمیر لحیم کاری چاپگر شابلون، آموزش دادند. خط بی عیب و نقص، با چرخه های سریع و بدون نقص اولیه شروع شد. این مشارکت ترس از خرابی را برطرف کرد، بازدهی را افزایش داد و از طریق پشتیبانی عملی اعتماد پایدار ایجاد کرد.
| خدمات و پشتیبانی آموزشی
ICT از چاپگر استنسیل SMT شما در سطح جهانی با نصب و آموزش سفارشی پشتیبانی می کند. مهندسان چاپگر استنسیل SMT با دقت بالا را در محل راه اندازی کردند که عملیات، نگهداری و ادغام را پوشش می دهد. راهنما از راه دور مشکلات چاپگر PCB خودکار را به سرعت برطرف می کند. ما قطعات یدکی، ارتقاء و بهینه‌سازی فرآیند را برای حفظ حداکثر عملکرد خمیر لحیم کاری چاپگر شابلون ارائه می‌کنیم.
| نظرات مشتریان
مشتریان مهندسان فناوری اطلاعات و ارتباطات را برای کمک سریع و آگاهانه در خارج از کشور تحسین می کنند. چاپگر استنسیل SMT با قابلیت اطمینان بادوام و خرابی کم تحت تأثیر قرار می گیرد. بسته بندی ایمن از چاپگر استنسیل SMT با دقت بالا در طول حمل و نقل محافظت می کند. پاسخ‌های سریع به پرس و جو باعث صرفه‌جویی در زمان می‌شود و اعتماد را در هر پروژه چاپگر PCB خودکار جلب می‌کند.
| گواهینامه ها و استانداردها
چاپگر استنسیل SMT دارای گواهینامه CE، RoHS، ISO9001 و پتنت های تمیز کردن، دقت و جداسازی است و ایمنی و کیفیت را تضمین می کند. این استانداردها استفاده قابل اعتماد از خمیر لحیم کاری چاپگر شابلون را در سراسر جهان تضمین می کند.
| درباره شرکت ICT و کارخانه SMT ما
ICT دارای تحقیق و توسعه داخلی، تولید و بیش از 89 کارمند است که به سرعت در حال رشد است و در 72 کشور به بیش از 1600 مشتری خدمات ارائه می دهد. آزمایش دقیق و سیستم‌های با کیفیت تجهیزات قوی مانند چاپگر استنسیل SMT را برای خطوط SMT جهانی بدون درز تولید می‌کنند.
