ICT-PP3025
I.C.T
| مقدار: | |
|---|---|

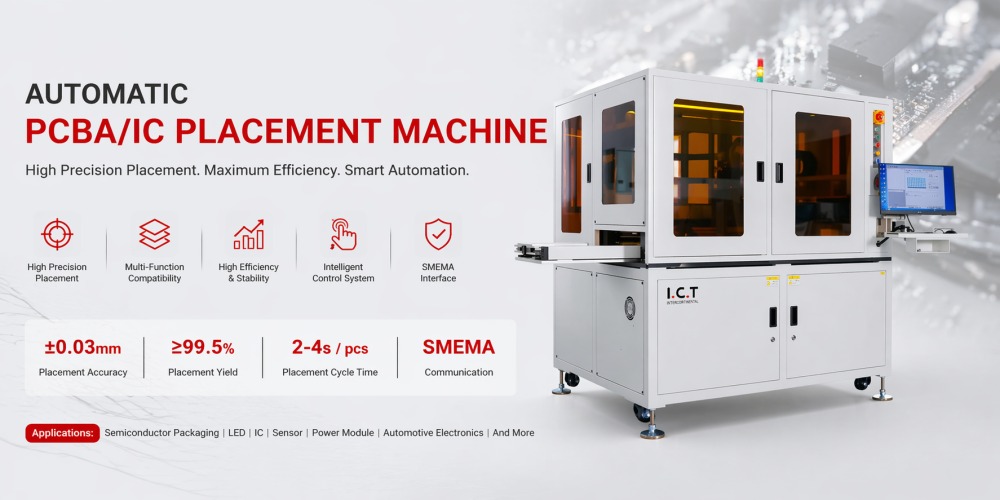

| تجهیزات قرار دادن هوشمند برای خطوط نیمه هادی
Placement Equipment for Semiconductor در انتهای راه حل های آنلاین برش لیزری قرار می گیرد و بلافاصله پس از خروج تخته ها از کاتر کار می کند. بردهای PCBA جدا شده را دریافت میکند، آنها را با CCD اسکن میکند، و در حین ارسال بردهای NG به سطلهای زباله، قطعات OK را در سینیها مرتب میکند. کنترل چند محوره و هندلینگ دروازه هر تخته را به آرامی و دقیق حرکت می دهد. کارخانهها آن را دوست دارند زیرا سریع کار میکند، تقریباً نیازی به کار دستی ندارد، و قوانین سختگیرانه ضد الکتریسیته ساکن برای تولید مادربردهای نیمهرسانا و سیار را رعایت میکند. رابط صفحه لمسی هر مرحله را به وضوح نشان می دهد. با پشتیبانی AGV برای تحویل سینی، دستگاه کل خط را بدون توقف در حرکت نگه می دارد.
| ویژگی های جزئیات محصول
اسکن و مرتب سازی کد خودکار
دوربین CCD اندازه برد را بررسی می کند و کدهای QR را در لحظه ورود برد می خواند. سیستم فوراً می داند که کدام بردها خوب و کدام NG هستند. تابلوهای خوب به محل قرارگیری منتقل می شوند در حالی که تابلوهای NG در یک سطل جداگانه می افتند. این بررسی سریع کیفیت را بالا نگه می دارد و اشتباهات را قبل از پر شدن سینی ها متوقف می کند.
محل مکش ملایم چند سر
سیستم دروازهای با نازلهای چند سر تختهها را با خیال راحت میچیند و در سینیها قرار میدهد. دوربین هر حرکت را هدایت می کند تا قطعات محافظت شوند. فاصله نازل از 10 میلی متر تا 35 میلی متر به طور خودکار تنظیم می شود. برای شکاف های بزرگتر، دستگاه بدون کاهش سرعت، تخته ها را یکی پس از دیگری انتخاب می کند.
بارگذاری و چیدن سینی هوشمند
سینی های خالی به طور خودکار در موقعیت خود قرار می گیرند در حالی که سینی های پر به طور منظم در سمت دیگر قرار می گیرند. حسگرها شمارش را تماشا میکنند و وقتی پشتهها آماده شدند، پیکاپ AGV را فراخوانی میکنند. مکانیزم بالابر پایین از ریل های راهنمای دوگانه برای عملکرد ثابت و بی صدا استفاده می کند که ساعت به ساعت کار می کند.
ادغام خط کامل
ارتباطات استاندارد، تجهیزات قرار دادن نیمه هادی را مستقیماً به برش لیزری و لودر بالادست متصل می کند. کنترل PLC همه چیز را در حال صحبت نگه می دارد تا تابلوها بدون انتظار جریان پیدا کنند. اپراتورها فرآیند کامل را روی صفحه می بینند و در صورت نیاز در عرض چند ثانیه تغییرات را ایجاد می کنند.
خط کامل جداسازی نیمه هادی
تجهیزات قرارگیری برای نیمه هادی ها در داخل یک محلول لایه برداری کامل لیزری بهترین عملکرد را دارد. این دستگاه کاملاً با لودر PCB نیمه هادی خودکار در جلو و دستگاه برش لیزر آنلاین PCBA در وسط متصل می شود. این سه دستگاه یک خط صاف را تشکیل می دهند که تغذیه، برش دقیق، بازرسی و قرار دادن سینی نهایی را بدون هیچ گونه گام دستی بین آنها انجام می دهد.
| مشخصات
| مشخصات | پارامتر |
|---|---|
| مدل | ICT-PP3025 |
| اندازه PCB | 300×250 میلی متر |
| بررسی اندازه تابلو و اسکن کد | CCD |
| نازل | 6 عدد |
| سینی اتوماتیک | با سینی های خالی و سینی های نگهداری |
| شماره سینی | 18×8 عدد و 19×7 عدد |
| ظرفیت | 1800-2000 عدد در ساعت |
| روش کنترل | کامپیوتر |
| جهت | از چپ به راست |
| بعد | 1700×1350×1800 میلی متر |
| وزن | 1500 کیلوگرم |
ICT همچنان روی کیفیت و عملکرد کار می کند. مشخصات و ظاهر ممکن است بدون اطلاع قبلی به روز شود.
| لیست تجهیزات خط SMT
کلید در دست یعنی تخته خالی، پانل تمام شده بیرون، بدون نگهداری از کودک. لودر PCB Unloader Loader از جلو تمیز تغذیه می شود و در عقب تمیز می شود. چاپگر به خمیر کامل می رسد. Placer هر جزء را در مرکز مرده قرار می دهد. Reflow لحیم کاری جامد. AOI همه چیز را بررسی می کند. همه ایستگاه ها همگام می مانند. نیروی کار لاغر می ماند. بازده پاس اول در شمال 99.5 درصد باقی می ماند. Uptime بی رحمانه باقی می ماند. خودرو، پزشکی، مصرف کننده، LED - استانداردها خرد شده، هزینه ها خرد شده است.
| داستان موفقیت مشتری - تحویل موفقیت آمیز در مالزی
ICT یک خط کامل لایه برداری لیزری را به یک مشتری نیمه هادی در مالزی تحویل داد. مهندسان ما در محل سفر کردند، سیستم کامل شامل لودر، برش لیزری و تجهیزات قرار دادن نیمه هادی را نصب کردند، سپس هر تنظیمات را تنظیم کردند و تیم مشتری را آموزش دادند. خط اکنون با خروجی ثابت و کیفیت عالی کار می کند. مشتری عملکرد روزانه روان و کمک سریع را در زمان نیاز گزارش می دهد.
| خدمات و آموزش حرفه ای
پشتیبانی کامل کارخانه
ICT پشت هر پروژه تمام خطی با نصب در محل، آزمایش کامل و آموزش عملی اپراتور است. مهندسان ما تا زمانی که کل سیستم تولید نیمه هادی به سرعت مورد نظر برسد می مانند. ما قطعات یدکی، عیبیابی از راه دور و کمکهای فنی مداوم را مدتها پس از راهاندازی عرضه میکنیم. از اولین جلسه طرحبندی کارخانه تا عملیات روزانه سالها بعد، ما در هر مرحله از مشتریان پشتیبانی میکنیم. بیش از 1600 کارخانه در 72 کشور از راه حل های کامل ما برای حرکت از برنامه ریزی به تولید کامل با اطمینان و بدون نگرانی استفاده کرده اند.
| بازخورد مشتری - آنچه مشتریان می گویند
کارخانههای نیمهرسانا در سرتاسر جهان، Placement Equipment for Semiconductor را به دلیل عملکرد ثابت روزانه و عملکرد سادهاش تحسین میکنند. مشتریان اغلب نشان میدهند که چگونه مهندسان ما آماده میشوند، مشکلات را به سرعت حل میکنند، و تمام جزئیات را در طول آموزش توضیح میدهند. آنها همچنین از بستهبندی قوی که از ماشینها در سفرهای طولانی محافظت میکند و پاسخهای سریعی که در هنگام طرح سؤال میدهیم قدردانی میکنند. بسیاری می گویند خط کامل دقیقاً مطابق وعده عمل می کند و به آنها کمک می کند تا برنامه های تولید فشرده را هر روز برآورده کنند.
| کیفیت و گواهینامه های ما
هر تجهیزات قرارگیری برای نیمه هادی دارای گواهینامه های CE، RoHS، و ISO9001 به علاوه حق اختراع برای فناوری اسکن و قرار دادن است. این اسناد تأیید میکنند که دستگاه دارای الزامات ایمنی، محیطی و کیفیت جهانی است. کارخانه ها آن را با اطمینان کامل نصب می کنند، زیرا می دانند که از همان استانداردهای سختگیرانه ای پیروی می کند که ICT برای هر خط تولید کاملی که ما در سراسر جهان تحویل می دهیم اعمال می کند.
| درباره ما و کارخانه
شریک تولید راه حل کامل شما
ICT دارای مرکز تحقیق و توسعه و کارخانه تولید مدرن خود در Dongguan چین است. تیم 89 نفره ما شامل 20 مهندس حرفه ای است که خطوط کاملی را برای مشتریان نیمه هادی و الکترونیک طراحی و می سازند. ما در حالی که به بیش از 1600 کارخانه در 72 کشور خدمت می کنیم، به طور پیوسته رشد کرده ایم. هر دستگاه قبل از حمل و نقل آزمایش دقیق را پشت سر می گذارد. از برنامه ریزی چیدمان اولیه تا بهبود درازمدت فرآیند، ما به مشتریان کمک می کنیم خطوط کارآمد بسازند و سال به سال آنها را در اوج عملکرد خود نگه داریم. شبکه خدمات جهانی ما از موفقیت هر پروژه مطمئن می شود.
