AM100
I.C.T
| مقدار: | |
|---|---|

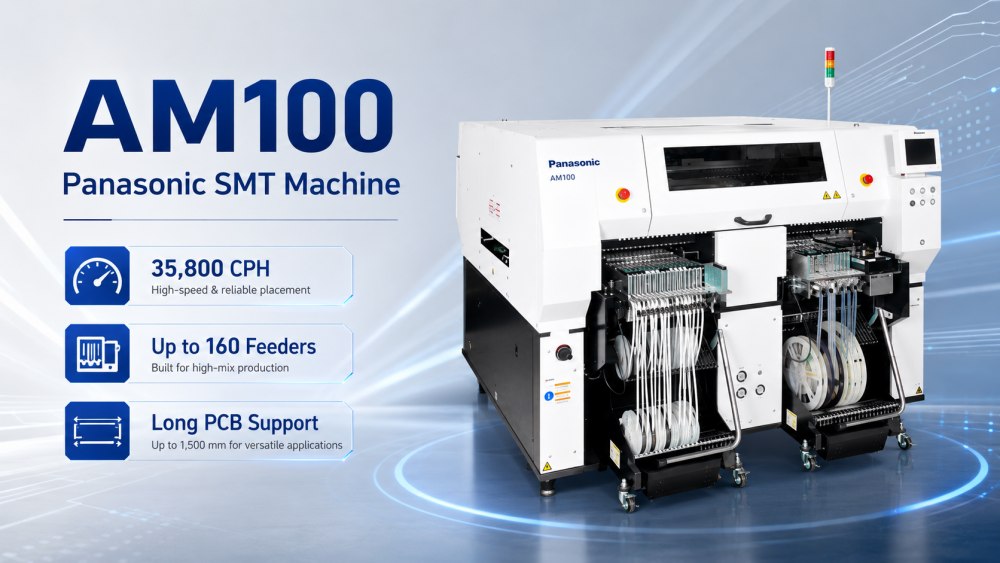

دستگاه AM100 Automatic PCB Pick And Place یک نصب کننده SMT مدولار است که برای کارخانه هایی طراحی شده است که به بهره وری عملی و تولید انعطاف پذیر نیاز دارند. این برای مونتاژ PCB در روشنایی LED، الکترونیک قدرت، کنترل صنعتی، محصولات ارتباطی، لوازم الکترونیکی مصرفی و کاربردهای PCB طولانی مناسب است. این دستگاه از یک سر 14 نازل برای متعادل کردن سرعت قرار دادن و تطبیق پذیری قطعات استفاده می کند. حداکثر سرعت آن می تواند به 35800 CPH برسد، با دقت قرار دادن ± 40 میکرومتر در هر تراشه. AM100 از اندازه های PCB استاندارد تا L515 × W460 میلی متر و اندازه های PCB بلند تا L1500 × W460 میلی متر پشتیبانی می کند. برای مشتریانی که به دنبال دستگاه انتخاب ارزان قیمت پاناسونیک با ظرفیت تولید مفید هستند، AM100 یک گزینه قوی است.
راه حل تک ماشینی برای برآوردن نیازهای مختلف در مکان های مختلف نصب
مجهز به سر 14 نازل که بین بهره وری و تطبیق پذیری تعادل برقرار می کند
پشتیبانی از تولید در صنایع مختلف از طریق بخش های تامین قطعات با ظرفیت بالا و PCB بزرگ و بلند
طیف گسترده ای از تنظیمات و گزینه های ماشین
| مشخصات
| مورد مشخصات | AM100 |
|---|---|
| ابعاد PCB (میلی متر) | مشخصات استاندارد: L 50 mm × W 50 mm تا L 515 mm × W 460 mm طول مشخصات PCB: L 50 mm × W 50 mm تا L 1500 mm × W 460 mm |
| حداکثر سرعت سر قرار دادن | 35800 CPH0.1006 ثانیه / تراشه |
| دقت قرار دادن سر جایگذاری (Cpk ≥ 1) | ± 40 میکرومتر / تراشه |
| ابعاد کامپوننت | تراشه 0402 ~ L 120 × W 90 × T 28 یا L 150 × W 25 × T 28 |
| حداکثر تعداد تامین قطعات | 160 |
| محاسبه پهنای نوار | 4 میلی متر، 8 میلی متر |
| لیست تجهیزات خط SMT
دستگاه SMT پاناسونیک AM100 باید با تجهیزات خط SMT مناسب استفاده شود. ICT می تواند لودر SMT، چاپگر استنسیل خودکار، دستگاه بازرسی SPI، نوار نقاله PCB، دستگاه انتخاب و مکان SMT PCB، دستگاه بازرسی AOI، روتر PCB، دستگاه تمیزکننده PCBA و تخلیه کننده را ارائه دهد. برای تولید طولانی مدت PCB، خط ممکن است به کنترل برد مخصوص، نوار نقاله های طولانی تر، پشتیبانی مناسب از چاپگر و تطبیق صحیح اجاق جریان مجدد نیاز داشته باشد. هر ایستگاه بر نتیجه مونتاژ نهایی تأثیر می گذارد. چاپ پایدار به نصب کننده کمک می کند تا قطعات را به درستی قرار دهد. قرارگیری خوب به جریان مجدد کمک می کند و AOI به نتایج بهتری می رسد. فناوری اطلاعات و ارتباطات به مشتریان کمک می کند خط را بر اساس اندازه PCB، هدف خروجی، تقاضای فیدر و طرح کارخانه مطابقت دهند.
| ویدئوی موفقیت مشتری
ICT از یک مشتری در ازبکستان برای یک کارخانه بزرگ تولید لوازم الکترونیکی پشتیبانی کرد. مشتری قصد داشت مادربردهای کامپیوتری، SSD، محصولات مرتبط با حافظه و سایر مجموعه های الکترونیکی تولید کند. ICT از ارتباطات فنی اولیه به پروژه پیوست و از طریق نصب، اشکال زدایی و آزمایش تولید ادامه یافت. خط SMT شامل یک چاپگر شابلون ICT-5151، چهار دستگاه قرار دادن SMT، اجاقهای جریان مجدد سری Lyra، سیستمهای جابجایی SPI، AOI و PCB بود. خط DIP شامل درج دستی، تجهیزات درج فرم عجیب و غریب JUKI، لحیم کاری موجی ICT-Acrab350 و سیستم های نوار نقاله بود. پس از اجرای آزمایشی، مشتری برنامه ریزی خط کامل ICT، پاسخ سریع، پشتیبانی آموزشی و خدمات مهندسی عملی را تشخیص داد.
| خدمات و پشتیبانی آموزشی
برای پروژه خودکار PCB Pick And Place Machine، ICT ابتدا نیازهای تولید واقعی مشتری را بررسی می کند. تیم ما طول PCB، بسته قطعات، مقدار فیدر، استفاده از سینی، ظرفیت هدف، فضای کارگاه، فرآیند بازرسی و تجربه اپراتور را بررسی می کند. این برای AM100 مهم است زیرا می تواند از پیکربندی های مختلف واحد تامین و تولید طولانی PCB پشتیبانی کند. پس از تحویل، مهندسان فناوری اطلاعات و ارتباطات میتوانند در موقعیتیابی ماشین، اتصال خط، بررسی ابزار، آمادهسازی برنامه و تست برد آزمایشی کمک کنند. آموزش بر اساس فرآیند کامل SMT است. اپراتورها می آموزند که چگونه چاپ، قرار دادن، جریان مجدد، AOI و PCB با هم کار می کنند، بنابراین تیم کارخانه می تواند تولید روزانه را با مراحل واضح تر مدیریت کند.
| بازخورد مشتری
مشتریان پایه خودکار پاناسونیک AM100 را انتخاب می کنند زیرا اغلب به یک دستگاه برای پوشش وظایف مختلف تولید نیاز دارند. برخی از کارخانه ها به ظرفیت فیدر بیشتری نیاز دارند. برخی نیاز به پشتیبانی طولانی PCB دارند. برخی به انعطاف پذیری بهتری برای تغییر نیاز دارند. در طول پروژههای خارج از کشور، فناوری اطلاعات و ارتباطات به مشتریان کمک میکند تا به جای اینکه فقط نصب کننده را بررسی کنند، فرآیند کامل را بررسی کنند. اگر مشکلی در تولید ظاهر شود، مهندسان ما ممکن است چاپ خمیر لحیم کاری، تنظیم فیدر، برنامه نصب، نمایه جریان مجدد، نتیجه AOI یا انتقال برد را بررسی کنند. مشتریان برای این پشتیبانی عملی ارزش قائل هستند زیرا به آنها کمک می کند تا علت واقعی را سریعتر پیدا کنند. همچنین به اپراتورهای محلی کمک می کند تا در مرحله اول تولید اعتماد ایجاد کنند.
| گواهینامه ها و استانداردها
ICT پروژه های کامل خط SMT را با در نظر گرفتن الزامات کیفیت، ایمنی و تحویل صادرات آماده می کند. راه حل کامل خط تولید می تواند از اسناد رایج مانند CE، RoHS، ISO9001 و مواد ثبت اختراع مرتبط پشتیبانی کند. قبل از ارسال، تیم ما وضعیت تجهیزات، لوازم جانبی، قطعات یدکی، اقلام مربوط به فیدر، کابلها، فایلهای نرمافزار، لیستهای بستهبندی، برچسبهای هشدار، و محافظ کیس چوبی را بررسی میکند. برای پروژه PCB Assembly Pick And Place Machine، این مرحله بررسی مفید است زیرا خط ممکن است شامل بسیاری از قطعات کوچک و موارد اتصال باشد. آماده سازی دقیق به کاهش لوازم جانبی مفقود، آسیب حمل و نقل و تاخیر در نصب کمک می کند. همچنین سوابق واضح تری را قبل از راه اندازی کارخانه به مشتری می دهد.
| درباره شرکت و کارخانه ICT
ICT راه حل های خط تولیدی را برای تولیدکنندگان لوازم الکترونیکی ارائه می دهد که به تجهیزات قابل اعتماد SMT، DIP، پوشش، توزیع، لحیم کاری، بازرسی، تمیز کردن و جابجایی PCB نیاز دارند. برای پروژههای AM100، کار ما میتواند شامل انتخاب تجهیزات، طرحبندی خط، تطبیق فرآیند، بررسی تحویل، راهنمایی نصب، آموزش اپراتور و پشتیبانی فنی طولانیمدت باشد. ICT با بیش از 1700 مشتری در بیش از 80 کشور کار کرده است. این پروژه ها شامل روشنایی LED، الکترونیک خودرو، منابع تغذیه، محصولات ارتباطی، بردهای کنترل صنعتی، لوازم الکترونیکی مصرفی، و ساخت مرتبط با کامپیوتر است. تمرکز تیم ما بر کمک به مشتریان برای اتصال ماشینها با نیازهای واقعی تولید است، بنابراین خط میتواند از برنامهریزی به عملکرد روزانه پایدار حرکت کند.
